接地装置安装

接地装置安装施工方案一、概述接地装置是保证电气设备安全、可靠运行的重要部件。

其作用是降低接地电阻，通过与地面形成良好接触，排除电缆终端及设备组成的电磁干扰。

本文将重点介绍接地装置的安装施工方案。

二、安装施工方案2.1 建立接地方案建立接地方案是接地装置安装的第一步，应该根据实际情况和相关标准确定接地方案，确定接地体的选型和数量、地网的设置方案等。

2.2 准备工作进行接地安装前需要进行的准备工作：1.测量场地的土壤电阻率和潮湿度，以确定接地装置的长度和数量；2.清理现场，整理杂物，保证施工区域的整洁；3.确定安装位置，标明接地装置的数量和分布。

2.3 安装接地装置接地装置的安装应严格按照图纸、设计方案、技术要求和相关标准规定进行，安装包括以下步骤：1.现场预制焊接一定长度的钢筋成为接地体，然后挖掘合适大小的接地体孔，将接地体与明渠连接，填充土方，将接地体埋入土中；2.安装接地线，其数量和规格应根据接地体的数量、大小和电气负荷等情况确定，接地线应有充足的横向和纵向间距，接地线暴露在地面上不得超过1米；3.如果现场潮湿度高，可以选择安装反渗透膜，并在接地体周围30-50厘米处挖一个盘形落水坑。

2.4 连接接地网连接接地网需要符合以下规定：1.将接地线穿过地网，然后焊接接地线之间的连接件，确保焊接牢固；2.地网排列布局应合理，网格节点之间应相互垂直，地网排列坐标应用激光测量仪装置测量，误差不得超过1毫米。

2.5 接地装置的验收和试验接地装置的验收和试验应符合以下要求：1.检查接地装置的清洁度、外观和结构是否符合标准，接地装置的钢筋应无视觉缺陷和表面锈蚀；2.对接地电阻进行测试，电阻值应符合规定范围内；3.对接地线进行试验，应进行冲击电压试验和交流受载试验，保证接地线的安全可靠。

以上就是接地装置安装施工方案的内容，只有经过严格的检查和试验，才能保证接地装置的安全可靠，降低事故发生的概率。

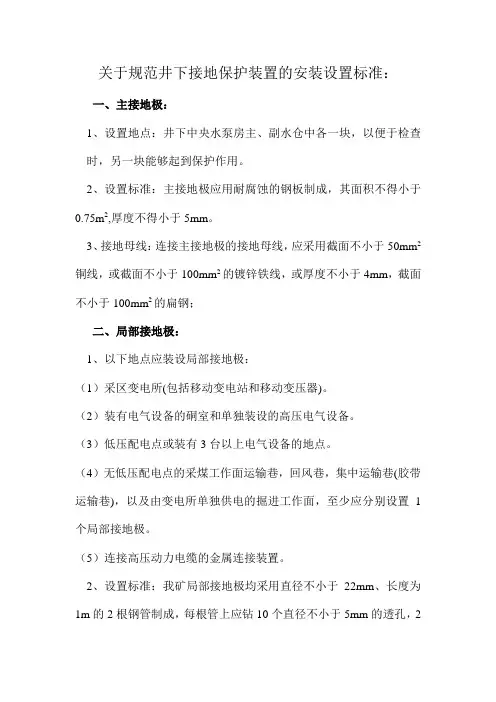

关于规范井下接地保护装置的安装设置标准：一、主接地极：1、设置地点：井下中央水泵房主、副水仓中各一块，以便于检查时，另一块能够起到保护作用。

2、设置标准：主接地极应用耐腐蚀的钢板制成，其面积不得小于0.75m2,厚度不得小于5mm。

3、接地母线：连接主接地极的接地母线，应采用截面不小于50mm2铜线，或截面不小于100mm2的镀锌铁线，或厚度不小于4mm，截面不小于100mm2的扁钢；二、局部接地极：1、以下地点应装设局部接地极：（1）采区变电所(包括移动变电站和移动变压器)。

（2）装有电气设备的硐室和单独装设的高压电气设备。

（3）低压配电点或装有3台以上电气设备的地点。

（4）无低压配电点的采煤工作面运输巷，回风巷，集中运输巷(胶带运输巷)，以及由变电所单独供电的掘进工作面，至少应分别设置1个局部接地极。

（5）连接高压动力电缆的金属连接装置。

2、设置标准：我矿局部接地极均采用直径不小于22mm、长度为1m的2根钢管制成，每根管上应钻10个直径不小于5mm的透孔，2根钢管相距不得小于5m，并联后垂直埋入底板，垂直埋深不得小于0.75m 。

3、接地母线：电气设备的外壳与接地母线或局部接地极的连接导线应采用截面不小于25mm2的裸铜线、截面不小于50 mm2的镀锌铁线或厚度不小于4mm、截面不小于50 mm2的镀锌扁钢。

三、辅助接地极：1、设置地点：移动变电站高压或低压装设（检漏）综保检漏保护装置，必须敷设局部接地极和辅助接地极。

2、设置标准：检漏保护装置的辅助接地极规格要求与局部接地极相同；也可采用直径不小于22mm，长度部小于500mm的钢管垂直埋设且局部接地极和辅助接地极的直线距离不小于5m。

3、接地母线：辅助接地线应用芯线总断面不小于10mm2的橡套电缆。

四、接地极埋深检验及管理：按照接地极制作使用标准，要求井下各队组在机分厂进行加工1m长的探针，探针上面固定帽盖，可盖在接地极上，并在盖上对接地极进行编号管理，辅助接地接地极为（如：FD-01、FD-02…..）局部接地极为（如：JD-01、JD-02、….）由工作面从里往外依次进行编号，并建立相应的管理台帐,定期进行检查维护；接地极埋入深度检验标准如下图所示：五、接地保护装置的检查：1、每季度至少要对主接地极和局部接地极详细检查一次。

煤矿井下保护接地装置的安装、检查、测定工作细则煤矿井下保护接地网的组成和作用井下巷道狭窄，人身接触电气设备外壳的机会较多。

如果电气设备的绝缘一旦损坏，发生一相碰壳事故，其金属外壳与该相导体便具有相同的电位，此时人身触及因发生漏电而带电的电气设备金属外壳时，将发生触电危险。

如果把电气设备的金属外壳经导电体与大地连接起来，在满足一定的接地电阻的条件下，该设备外壳的电位可降低到安全范围之内，因此流过人身的触电电流也在安全值之内，足以防止人身触电事故的发生，这种为防止人身触电，将电气设备的金属外壳接地的方法，称为保护接地。

虽然保护接地装置的接地电阻越小越好，但要实现每台电气设备各自的接地电阻均小于规定值，还是非常困难的。

此外，保护装置的接地电阻越小，通过它流入大地中的漏电电流就越大，引起瓦斯、煤尘爆炸或电气雷管引爆的危险就越大。

解决这一问题的有效措施是将井下的各种接地装置通过接地导线连接起来，组成保护接地网。

图1为井下保护接地网示意图。

由图1可见，井下保护接地网是利用供电的高、低压铠装电缆的金属外皮和橡套电缆的接地芯线，把分布在井下中央变电所、井底车场、运输大巷、采区变电所以及工作面配电点的电气设备的金属外壳在电气上连接起来，并与安设于井下中央变电所附近主、副水仓中的主接地极、各配电点或电缆连接器的局部接地极、接地母线、辅助接地母线、连接导线和接地导线连接起来组成的。

当井下构成保护接地网后，其总接地电阻就很小（2Ω以下），人身触及因一相漏电带电的设备金属外壳时，其漏电电流便从总接地网流入地中，流过人身的电流就很小了，因此对人身便能起到很好的保护作用。

工作面无局部接地极的移动电气设备，经电缆的接地芯线与总接地网连接后，从工作面流入地中的漏电电流很小，从而大大降低了瓦斯、煤尘爆炸或电气雷管引爆的危险性。

因此，电气设备的金属外壳，凡绝缘损坏可能带有危险电压者，必须接地。

第一章总则第1条电气设备绝缘损坏时，在设备金属外壳上和电缆钢带（或钢丝）上会产生危险电压，人若接触上，就会发生触电事故。

接地装置安装作业指导书一、接地装置施工工艺流程图二、各工序施工方法及要求1、施工准备（1）技术准备：参与施工的人员必须先熟悉接地装置安装有关图纸资料，由技术人员对其进行技术培训，质检员组织考试，成绩合格后方可上岗。

（2）人员准备：成立接地装置安装小组，每一小组由6人组成，技术员、质检员各1名，熟练技工4人，辅工若干。

（3）工器具准备：(4)施工现场清理：清理施工现场建筑杂物，平整好施工机械（打桩机）布置场地。

2、放样施工时，按设计图用皮尺放出接地网路线和接地体位置的石灰线，由于与电气安装交叉施工以及天气下雨等因素影响，石灰线保护较困难，因而放样一段及时开挖一段。

3、挖接地沟沿放样石灰线人工开挖0.7~0.8米深,0.5米宽的接地沟,垂直接地体处稍大一些。

沟底如有石块、碎砖、垃圾等应清除掉。

房屋周围接地沟开挖应与土建配合，尽量利用土建基础开挖，并在回填土前将接地装置敷设好，以节省工作量。

4、垂直接地体敷设接地沟开挖好后，应及时敷设垂直接地体和水平接地体，相隔时间过长会有土方倒塌，造成重复工作量。

垂直接地体人工用大锤打入地下，一人扶垂直接地体，另一人抡大锤打，接地体要扶正，大于一段后变不需人扶。

大锤的锤把要结实无劈裂，楔得牢固。

在土质坚硬的施工现场，人力打接地体很难，甚至难以进行，这时就要用钻机钻孔，再大于接地体，适当灌水使接地体与土壤密切接触。

5、水平接地体敷设垂直接地体打好以后，就可沿沟敷设水平接地体，水平接地体为扁钢时，要将其立放，这样其散流电阻较小。

扁钢与垂直接地体连接用焊接，垂直接地体为钢管时，先在钢管头部焊一个卡子，然后将扁钢与卡子两端焊接起来。

或者直接将扁钢弯成弧形与垂直接地体焊接，水平接地体的连接采用搭接焊，其焊接长度必须为扁钢宽度的二倍，至少三个棱边焊接。

为圆钢直径的六倍。

接地线过公路及其它可能使接地线遭受机械损伤之处，均应用钢管或角钢加以保护。

接地检查井内接地线的连接用螺栓连接，连接部分应镀锡。
