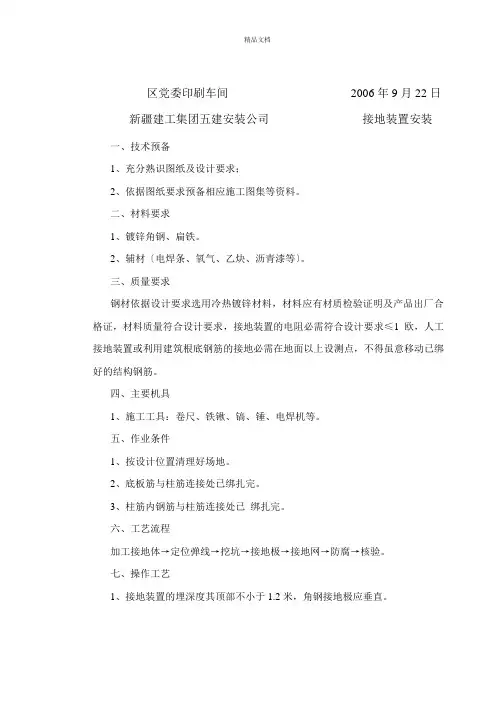

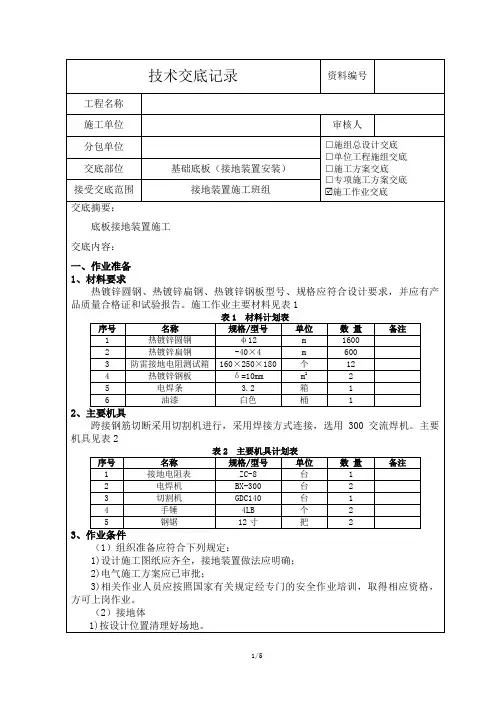

基础接地装置安装技术交底

区党委印刷车间2006年9月22日新疆建工集团五建安装公司接地装置安装一、技术预备1、充分熟识图纸及设计要求；2、依据图纸要求预备相应施工图集等资料。

二、材料要求1、镀锌角钢、扁铁。

2、辅材〔电焊条、氧气、乙炔、沥青漆等〕。

三、质量要求钢材依据设计要求选用冷热镀锌材料，材料应有材质检验证明及产品出厂合格证，材料质量符合设计要求，接地装置的电阻必需符合设计要求≤1欧，人工接地装置或利用建筑根底钢筋的接地必需在地面以上设测点，不得虽意移动已绑好的结构钢筋。

四、主要机具1、施工工具：卷尺、铁锹、镐、锤、电焊机等。

五、作业条件1、按设计位置清理好场地。

2、底板筋与柱筋连接处已绑扎完。

3、柱筋内钢筋与柱筋连接处已绑扎完。

六、工艺流程加工接地体→定位弹线→挖坑→接地极→接地网→防腐→核验。

七、操作工艺1、接地装置的埋深度其顶部不小于1.2米，角钢接地极应垂直。

区党委印刷车间2006年9月22日新疆建工集团五建安装公司接地装置安装2、垂挺直地极长度不小于2.5米，相互之间的间距不小于5m。

3、接地干线的连线应采纳焊接，焊接处焊缝饱满，并有足够的机械强度，不的夹渣、咬肉、裂纹、虚焊、气孔等缺陷，药皮敲净后，刷沥青仿腐处理。

4、明敷设接地干线穿墙时，应加套管爱护，跨越门口时应暗敷于地面内，〔做地面以前设好〕。

5、接地干线距地面0.5米，支持件采纳400毫米×400毫米的扁钢，尾端制成燕尾状，入孔深度与宽度各为50毫米，总长度70毫米，支持件水平直线距离1米，垂直1.5米，转弯0.5米。

6、镀锌扁钢搭接长度不小于其宽度的2倍，三面施焊。

〔当角钢宽度不同时搭接长度以宽的为准〕。

7、依据设计要求，规格进行加工，长度不小于2.5米，加工成一端尖头样子，打入地下，一般采纳手锤打入，一人手扶接地极，一人大锤敲打接地极顶部，为防止角钢打裂可在其顶部焊接约100毫米的一段角钢，敲打接地极时应平稳，不得打偏，应于地面垂直，接地体顶部距离1米时停止打入。

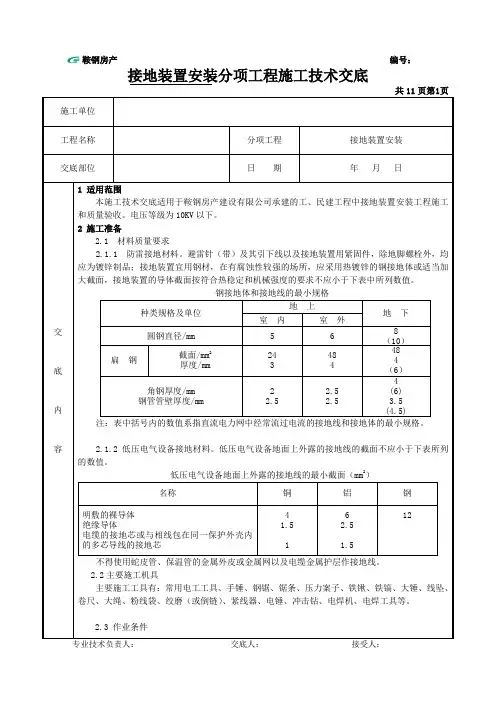

施工单位工程名称分项工程接地装置安装交底部位日期年月日交底内容1 适用范围本施工技术交底适用于鞍钢房产建设有限公司承建的工、民建工程中接地装置安装工程施工和质量验收。

电压等级为10KV以下。

2 施工准备2.1 材料质量要求2.1.1 防雷接地材料。

避雷针（带）及其引下线以及接地装置用紧固件，除地脚螺栓外，均应为镀锌制品；接地装置宜用钢材，在有腐蚀性较强的场所，应采用热镀锌的钢接地体或适当加大截面，接地装置的导体截面按符合热稳定和机械强度的要求不应小于下表中所列数值。

钢接地体和接地线的最小规格种类规格及单位地上地下室内室外圆钢直径/mm 5 6 8（10）扁钢截面/mm2厚度/mm243484484（6）角钢厚度/mm钢管管壁厚度/mm22.52.52.54(6)3.5(4.5)注：表中括号内的数值系指直流电力网中经常流过电流的接地线和接地体的最小规格。

2.1.2 低压电气设备接地材料。

低压电气设备地面上外露的接地线的截面不应小于下表所列的数值。

低压电气设备地面上外露的接地线的最小截面（mm2）名称铜铝钢明敷的裸导体绝缘导体电缆的接地芯或与相线包在同一保护外壳内的多芯导线的接地芯41.5162.51.512不得使用蛇皮管、保温管的金属外皮或金属网以及电缆金属护层作接地线。

2.2主要施工机具主要施工工具有：常用电工工具、手锤、钢锯、锯条、压力案子、铁锹、铁镐、大锤、线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、电焊工具等。

2.3 作业条件共11页第2页施工单位工程名称分项工程接地装置安装交底部位日期年月日交底内容 2.3.1按设计位置清理好场地。

2.3.2底板筋与柱筋连接处已绑扎完。

2.3.3桩基内钢筋与柱筋连接处已绑扎完。

3 施工工艺3.1 建筑物基础接地装置安装高层建筑大多以建筑物的深基础作为接地装置。

在土壤较好的地区，当建筑物基础采用以硅酸盐为基料的水泥（如矿渣水泥、波特兰水泥）和周围土壤当地历史上一年中最早发生雷闪时间以前的含水量不低于4％以及基础的外表面无防腐层或有沥青质的防腐层时，钢筋混凝土基础内的钢筋都可以做为接地装置。

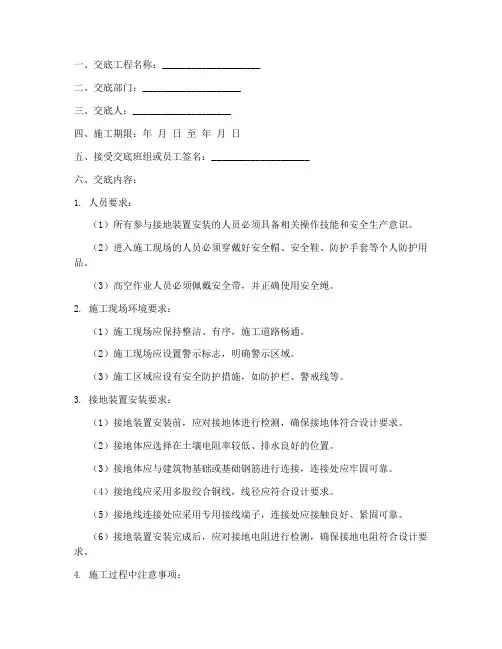

一、交底工程名称：____________________二、交底部门：____________________三、交底人：____________________四、施工期限：年月日至年月日五、接受交底班组或员工签名：____________________六、交底内容：1. 人员要求：（1）所有参与接地装置安装的人员必须具备相关操作技能和安全生产意识。

（2）进入施工现场的人员必须穿戴好安全帽、安全鞋、防护手套等个人防护用品。

（3）高空作业人员必须佩戴安全带，并正确使用安全绳。

2. 施工现场环境要求：（1）施工现场应保持整洁、有序，施工道路畅通。

（2）施工现场应设置警示标志，明确警示区域。

（3）施工区域应设有安全防护措施，如防护栏、警戒线等。

3. 接地装置安装要求：（1）接地装置安装前，应对接地体进行检测，确保接地体符合设计要求。

（2）接地体应选择在土壤电阻率较低、排水良好的位置。

（3）接地体应与建筑物基础或基础钢筋进行连接，连接处应牢固可靠。

（4）接地线应采用多股绞合铜线，线径应符合设计要求。

（5）接地线连接处应采用专用接线端子，连接处应接触良好、紧固可靠。

（6）接地装置安装完成后，应对接地电阻进行检测，确保接地电阻符合设计要求。

4. 施工过程中注意事项：（1）在施工过程中，应严格遵守操作规程，确保施工质量。

（2）在挖掘接地体沟槽时，应避免损坏地下管线和设施。

（3）在安装接地线时，应避免接地线与其他线路交叉，防止短路事故发生。

（4）在施工过程中，应加强现场管理，确保施工安全。

5. 施工完成后验收要求：（1）接地装置安装完成后，应进行外观检查，确保接地体、接地线等部件安装牢固、无损坏。

（2）对接地电阻进行检测，确保接地电阻符合设计要求。

（3）对接地装置进行验收，合格后方可投入使用。

七、安全措施：（1）施工现场应设立安全员，负责施工现场的安全管理工作。

（2）施工过程中，应加强安全巡查，及时发现并消除安全隐患。

接地装置安装安全技术交底一、前言接地装置是电力工程中常用的一种安全设施，主要作用是保证电气设备及工作人员的安全。

接地装置与电气设备同时安装，需经过专业人员的考核和认可后方能施工。

为确保工作安全，本文将对接地装置的安装安全技术进行交底。

二、接地装置的种类接地装置有很多种，根据不同的使用场景和需要使用的电流大小，常见的接地装置有以下几种：1.接地极2.底座3.接地螺栓4.接地簧对于不同种类的接地装置，要根据具体要求选择合适的接地装置进行安装。

三、接地装置的安装要求接地装置的安装是一个复杂的工作过程，需要按照严格的技术要求来进行施工。

下面对接地装置的安装要求进行详细介绍。

1. 接地极的安装接地极主要作用是将电流引入地下，安装过程需要特别注意以下几个方面：1.接地极的深度应根据地质条件、使用环境及要求，合理确定。

2.在安装接地极时，应避免直接敲打或打入钻孔，以免损伤接地极。

3.安装完毕后，应进行放线以确保接地极的垂直度和正确的朝向。

2. 底座的安装底座位于接地极和设备之间，应注意以下几个方面：1.底座的安装位置应紧贴设备，底座几何尺寸应符合设计要求。

2.底座的材料应符合规定，底座表面应光滑无砂眼。

3.底座的安装应采用焊接方式，焊接质量应满足要求。

3. 接地螺栓的安装接地螺栓是将接地线固定在底座上的重要连接装置，安装时需要注意以下几个方面：1.接地螺栓的长度应符合要求，应留有足够的余量以便于焊接连接。

2.接地螺栓的螺纹部分应处理光滑，无锈蚀，应配合私设备使用的螺纹尺寸。

3.安装接地螺栓时应注意预埋套管的位置、数量和深度，严格按照设计要求进行施工。

4. 接地簧的安装接地簧的作用在于稳定接地线的位置，安装时需要注意以下几个方面：1.接地簧的数量和长度应按设计要求设定，数量不得少于设备数量。

2.接地簧的安装位置应紧贴设备。

3.安装接地簧时应注意其水平平稳，应与底座固定牢固。

四、施工安全注意事项在进行接地装置的安装时，为了保障工人的安全，应注意以下几个方面：1.带好安全防护用品，特别是对于高空作业的人员，必需检查安全带、防护网等安全装置是否齐全。

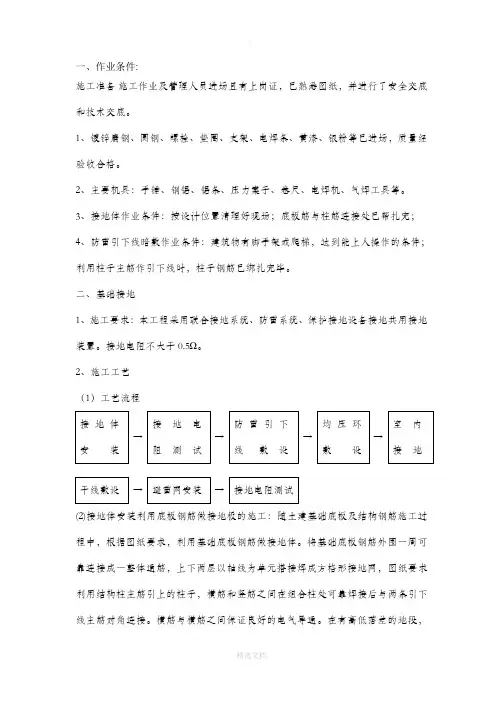

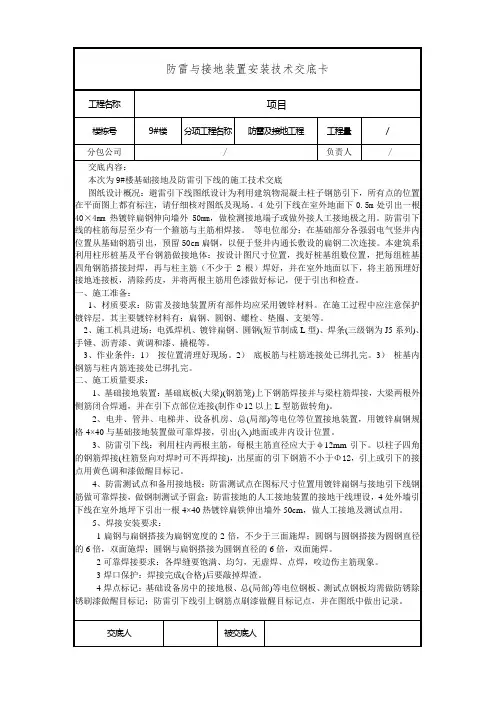

一、作业条件:施工准备施工作业及管理人员进场且有上岗证，已熟悉图纸，并进行了安全交底和技术交底。

1、镀锌扁钢、圆钢、螺栓、垫圈、支架、电焊条、黄漆、银粉等已进场，质量经验收合格。

2、主要机具：手锤、钢锯、锯条、压力案子、卷尺、电焊机、气焊工具等。

3、接地体作业条件：按设计位置清理好现场；底板筋与柱筋连接处已帮扎完；4、防雷引下线暗敷作业条件：建筑物有脚手架或爬梯，达到能上人操作的条件；利用柱子主筋作引下线时，柱子钢筋已绑扎完毕。

二、基础接地1、施工要求：本工程采用联合接地系统、防雷系统、保护接地设备接地共用接地装置。

接地电阻不大于0.5Ω。

2、施工工艺（1）工艺流程→→→→→→(2)接地体安装利用底板钢筋做接地极的施工：随土建基础底板及结构钢筋施工过程中，根据图纸要求，利用基础底板钢筋做接地体。

将基础底板钢筋外围一周可靠连接成一整体通筋，上下两层以轴线为单元搭接焊成方格形接地网，图纸要求利用结构柱主筋引上的柱子，横筋和竖筋之间在组合柱处可靠焊接后与两条引下线主筋对角连接。

横筋与横筋之间保证良好的电气导通。

在有高低落差的地段，横筋与横筋之间用不小于最细一根横筋的圆钢搭接，或用相同截面积的园钢连接，在螺纹连接处用不小于ø16的圆钢做跨接处理。

焊接时，应不小于搭接钢筋直径的6倍。

（3）钢材连接（搭接）倍数要求钢质接地装置宜采用焊接连接，其搭接长度应符合下列规定：1）扁钢与扁钢搭接为扁钢宽度的2倍，三面施焊；2）圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；3）圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；4）扁钢和圆钢与钢管、角钢互相焊接时，除应在接触部位两侧施焊外，还应增加圆钢搭接件；5）焊接部位焊渣清理干净、焊缝平整饱满、没有漏焊及夹渣咬肉现象；6）焊接部位除埋在混凝土外均作防腐处理。

7）接地装置连接应可靠，连接处不应松动、脱焊、接触不良。

(4)接地电阻测试：本工程防雷接地、电气设备的保护接地、弱点机房等的接地共用一个总接地系统，要求接地电阻不大于0.5欧姆。

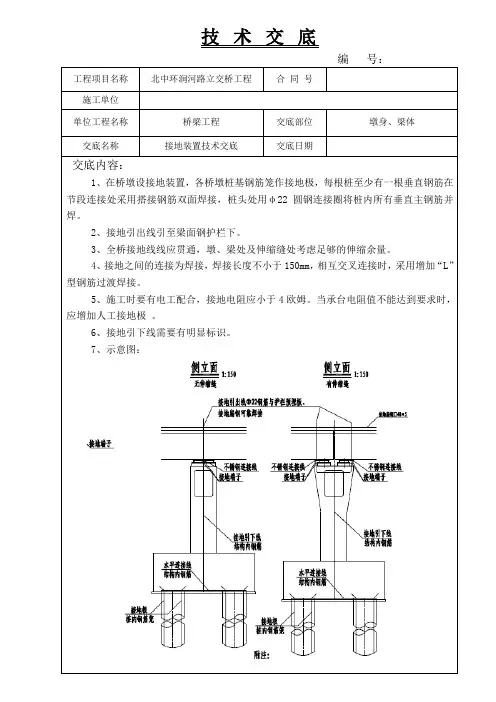

接地装置技术交底一、接地装置概述接地装置是保障电气设备安全运行、防止触电事故和保障人身安全的重要设施。

它的主要作用是将电气设备的漏电电流导入大地，从而避免电流对人体和设备造成危害。

接地装置通常由接地极、接地线和接地母线等组成。

二、接地装置的类型1、工作接地工作接地是为了保证电力系统正常运行而设置的接地。

例如，变压器中性点的接地，其目的是为了稳定系统的电位，降低设备对地的绝缘要求。

2、保护接地保护接地是为了防止电气设备外壳带电而对人身造成伤害所设置的接地。

将电气设备的金属外壳通过接地线与接地装置连接，一旦设备外壳带电，电流能够迅速导入大地，保护人员安全。

3、防雷接地防雷接地是为了防止雷电对建筑物和设备造成损害而设置的接地。

通过避雷针、避雷带等接闪器将雷电引入接地装置，泄放雷电流。

4、防静电接地在易燃易爆场所，为了防止静电积聚引发火灾和爆炸事故，需要设置防静电接地，将静电及时导入大地。

三、接地装置的施工要求1、接地极的选择和安装（1）接地极通常采用角钢、钢管、圆钢等材料，其长度和直径应符合设计要求。

（2）接地极应垂直打入地下，打入深度一般不小于 25 米，间距不应小于 5 米。

（3）在多岩石地区，可以采用降阻剂来降低接地电阻。

2、接地线的选择和连接（1）接地线应采用黄绿双色的绝缘导线，其截面积应根据通过的电流大小来选择。

（2）接地线与接地极、设备外壳等的连接应牢固可靠，采用焊接、螺栓连接等方式，连接处应进行防腐处理。

3、接地母线的敷设（1）接地母线一般采用扁钢或铜排，敷设在地下08 米以下的位置。

（2）接地母线的连接应采用焊接，焊缝应饱满，不得有夹渣、气孔等缺陷。

4、接地电阻的要求（1）不同类型的接地装置，其接地电阻的要求不同。

一般来说，工作接地电阻不应大于 4 欧姆，保护接地电阻不应大于 10 欧姆，防雷接地电阻不应大于 30 欧姆。

（2）在施工完成后，应使用接地电阻测试仪对接地电阻进行测量，如不满足要求，应采取措施降低接地电阻，如增加接地极数量、使用降阻剂等。
