防雷接地装置安装规范一、前言防雷接地装置作为一种重要的安全设施，负责将地面的电荷引入地下，避免因雷电击中建筑物而导致的人身和财产损失。
因此，在进行防雷接地装置的安装时，需要严格按照规范进行操作，确保接地装置的可靠性和安全性。
本文将从接地装置的选用、安装位置、安装方式、接地电阻等方面进行详细介绍。
二、接地装置的选用1.首先要根据实际情况选用合适的接地装置。
在选择接地装置时，需要考虑地质条件、建筑物高度、环境因素等因素。
通常情况下，采用深埋式接地装置和水平接地装置较为常见。
2.针对不同的建筑物类型，需要选择不同种类的接地装置。
例如，对于屋顶大面积的建筑物，需要采用网状接地装置，以保证接地电阻的稳定性和可靠性。
3.同时，在选用接地装置时，需要注意其材料的质量和使用寿命。
优质的接地装置不仅能够提高接地效果，还能够延长其使用寿命，降低维护成本。
三、安装位置的确定1.在安装接地装置前，需要确定其安装位置。
一般来说，接地装置应该尽可能地靠近需要保护的设备或建筑物，确保其接地效果的最大化。
同时，还需要考虑到建筑物的周边环境和设备的运行情况等因素。
2.在建筑物的设计和施工过程中，应该将接地装置的位置提前规划好，并在施工过程中加以保护，避免被损坏或破坏。
3.对于一些特殊情况，例如地形复杂或建筑物高度较高的情况，需要采用专业的工具和技术手段来确定接地装置的安装位置。
四、安装方式的选择1.在进行接地装置的安装时，应该选择合适的安装方式。
根据实际情况，可以采用埋地式、挂壁式、固定式等不同的安装方式。
2.在进行埋地式接地装置的安装时，需要注意其埋深的深度和土壤的性质。
一般来说，埋深应该达到1.5米以上，以确保接地电阻的稳定性和可靠性。
3.在进行挂壁式接地装置的安装时，需要注意其支撑结构的稳定性和承重能力。
同时，还需要考虑到挂壁式接地装置的防风性能和防腐蚀性能。
4.在进行固定式接地装置的安装时，需要注意其固定方式和固定位置的选择。

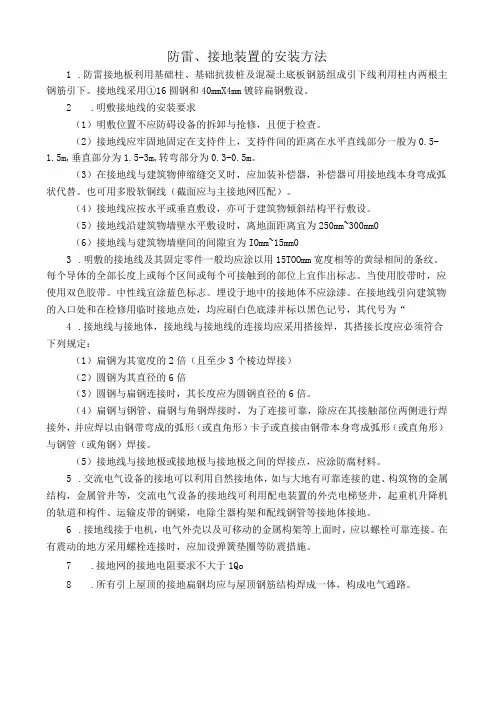

防雷、接地装置的安装方法1.防雷接地板利用基础柱、基础抗拔桩及混凝土底板钢筋组成引下线利用柱内两根主钢筋引下。
接地线采用①16圆钢和40mmX4mm镀锌扁钢敷设。
2.明敷接地线的安装要求（1）明敷位置不应防碍设备的拆卸与抢修，且便于检查。
（2）接地线应牢固地固定在支持件上，支持件间的距离在水平直线部分一般为0.5-1.5m,垂直部分为1.5-3m,转弯部分为0.3-0.5m。
（3）在接地线与建筑物伸缩缝交叉时，应加装补偿器，补偿器可用接地线本身弯成弧状代替。
也可用多股软铜线（截面应与主接地网匹配）。
（4）接地线应按水平或垂直敷设，亦可于建筑物倾斜结构平行敷设。
（5）接地线沿建筑物墙壁水平敷设时，离地面距离宜为250mm~300mm0（6）接地线与建筑物墙壁间的间隙宜为IOmm~15mm03.明敷的接地线及其固定零件一般均应涂以用15TOOmm宽度相等的黄绿相间的条纹。
每个导体的全部长度上或每个区间或每个可接触到的部位上宜作出标志。
当使用胶带时，应使用双色胶带。
中性线宜涂蓝色标志。
埋设于地中的接地体不应涂漆。
在接地线引向建筑物的入口处和在检修用临时接地点处，均应刷白色底漆并标以黑色记号，其代号为“4.接地线与接地体，接地线与接地线的连接均应采用搭接焊，其搭接长度应必须符合下列规定：（1）扁钢为其宽度的2倍（且至少3个棱边焊接）（2）圆钢为其直径的6倍（3）圆钢与扁钢连接时，其长度应为圆钢直径的6倍。
（4）扁钢与钢管、扁钢与角钢焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外，并应焊以由钢带弯成的弧形（或直角形）卡子或直接由钢带本身弯成弧形（或直角形）与钢管（或角钢）焊接。
（5）接地线与接地极或接地极与接地极之间的焊接点，应涂防腐材料。
5.交流电气设备的接地可以利用自然接地体，如与大地有可靠连接的建、构筑物的金属结构，金属管井等，交流电气设备的接地线可利用配电装置的外壳电梯竖井，起重机升降机的轨道和构件、运输皮带的钢梁，电除尘器构架和配线钢管等接地体接地。
防雷接地工作接地装置安装施工方法

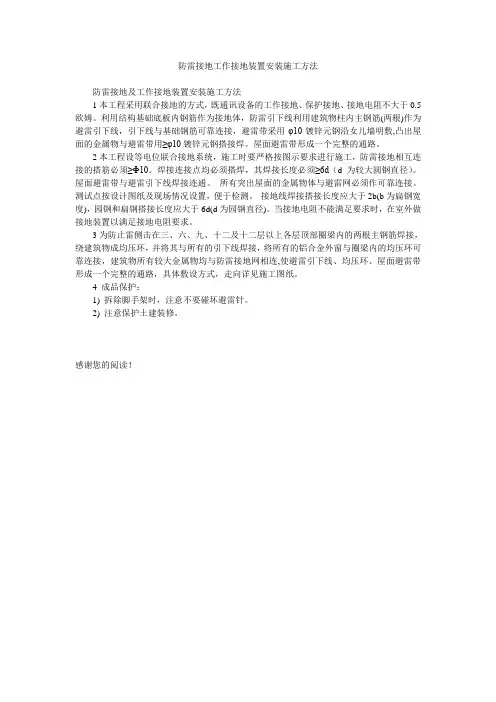

防雷接地及工作接地装置安装施工方法
1本工程采用联合接地的方式，既通讯设备的工作接地、保护接地、接地电阻不大于0.5欧姆。
利用结构基础底板内钢筋作为接地体，防雷引下线利用建筑物柱内主钢筋(两根)作为避雷引下线，引下线与基础钢筋可靠连接，避雷带采用φ10镀锌元钢沿女儿墙明敷,凸出屋面的金属物与避雷带用≥φ10镀锌元钢搭接焊。
屋面避雷带形成一个完整的通路。
2本工程设等电位联合接地系统，施工时要严格按图示要求进行施工，防雷接地相互连接的搭筋必须≥Ф10。
焊接连接点均必须搭焊，其焊接长度必须≥6d（d为较大圆钢直径）。
屋面避雷带与避雷引下线焊接连通。
所有突出屋面的金属物体与避雷网必须作可靠连接。
测试点按设计图纸及现场情况设置，便于检测。
接地线焊接搭接长度应大于2b(b为扁钢宽度)，园钢和扁钢搭接长度应大于6d(d为园钢直径)。
当接地电阻不能满足要求时，在室外做接地装置以满足接地电阻要求。
3为防止雷侧击在三、六、九、十二及十二层以上各层顶部圈梁内的两根主钢筋焊接，绕建筑物成均压环，并将其与所有的引下线焊接，将所有的铝合金外窗与圈梁内的均压环可靠连接，建筑物所有较大金属物均与防雷接地网相连,使避雷引下线、均压环、屋面避雷带形成一个完整的通路，具体敷设方式，走向详见施工图纸。
4 成品保护：
1) 拆除脚手架时，注意不要碰坏避雷针。
2) 注意保护土建装修。
感谢您的阅读！。
七、防雷及接地安装施工方案1、编制依据1、《建筑物防雷设计规范》GB50057-94（1994年版）2、《建筑电气工程质量验收规范》GB50303-20233、《建筑物电子信息系统防雷技术规范》GB50343-20234、《防雷接地工程与等电位联结》5、05D10标准图集6、《电气装置安装工程接地装置施工及验收规范》GB50169-922、工程概况本工程为按三类防雷设防，采用以下措施:1.防直接雷的接闪器运用Φ10镀锌圆钢为避雷带，设于建筑物顶部屋檐上，凡屋顶裸露的金属构件和金属管道均需与避雷装置焊接。
2.引下线运用四根以上框架柱主筋作防雷引下线，引下线与避雷带均通过预留埋件焊接，引下线个连接处主筋均由土建可靠焊接，并于室外地平下0.8m 处由预留埋件焊接出，并出墙外皮1.0m以上，另在建筑物四角结构柱距室外地平0.5m处各预留暗装断接卡子盒与柱主筋焊接，以便实测接地电阻。
3.本工程运用基础钢筋网及桩筋为防雷及电气保护共用接地极，接地连接线运用建筑物桩台板外圈>Φ10两根桩台板板面钢筋作环行连接，环行连接线需与所通过的桩内四根主筋可靠焊接。
建筑物上部所需接地线均从环行连接线引出，接地极接地电阻不大于1欧姆，达不到规定，需增长人工接地极。
3、施工准备技术准备（1）施工图纸和技术资料齐全。
（2）施工方案编制完毕并经审批。
（3）施工前应组织参与施工的人员熟悉图纸、方案，并进行安全、技术交底。
材料（1）接地装置主材：扁钢、角钢、圆钢、钢管、铜排等的规格型号符合设计规定，且所有为镀锌材料，产品有材质证明及产品出厂合格证。
（2）辅料有铅丝、各种螺栓、垫圈、支架等均为镀锌制品。
（3）电焊条、沥青漆、油漆、支架、预埋铁架、水泥、砂子等。
机具设备及劳动力准备（1）手动工具：电工组合工具、手锤、钢锯、压力案子、台钳、铁锹、铁镐等。
（2）电动工具：电锤、冲击锤、电焊机、角磨机等。
（3）测试工具：小线、线坠、卷尺、粉线袋、水平尺等。
建筑防雷施工规范避雷针与接地装置安装建筑防雷施工规范：避雷针与接地装置安装1.引言建筑防雷施工是保障建筑及其内部设备安全的重要环节。
避雷针与接地装置是建筑防雷系统的核心组成部分，有效地将雷击电流引入地下，保护建筑及其内部设备免受雷击损坏。
本文将详细介绍建筑防雷施工的规范要求，特别聚焦于避雷针与接地装置的安装。
2.避雷针的安装2.1 避雷针的选择根据建筑物的高度、周围环境以及雷电活动频率等因素，选择适合的避雷针。
常见的避雷针包括尖顶采用碳钢材料制成的防雷针和尖顶采用铜材料制成的防雷针。
根据具体情况选择合适的材料和型号。
2.2 避雷针的安装位置避雷针需要安装在建筑物顶部，以便能够迅速吸引雷电并将其引至地下。
避雷针的高度应与建筑物的高度相匹配，一般情况下，避雷针的高度应比建筑物的高度高出1-2米。
同时，避雷针之间的间距应保持在适当范围内，确保覆盖面积均匀。
2.3 避雷针的安装要求（1）避雷针应固定在坚固的建筑结构上，使用不锈钢螺栓进行牢固连接；（2）避雷针与建筑物之间的导线应选用导电性能优良，防腐耐候性好的材料；（3）避雷针的周围区域应保持清洁，无遮挡物，并远离易燃易爆物质。
3.接地装置的安装3.1 接地装置的选择接地装置是将来自避雷针的雷击电流引入地下的设备，一般采用导电性能好且能够长期使用的金属材料制成。
根据建筑物的规模和用途，选择适当的接地装置。
3.2 接地装置的布置接地装置需要布置在建筑物的地下，通常选择在地基附近深入地下1-2米的位置。
为了提高接地效果，可以采用接地网、接地棒等形式进行布置。
接地装置之间的距离应根据具体要求合理布置。
3.3 接地装置的安装要求（1）接地装置与避雷针之间的导线应选择导电性能优良的材料，导线的截面积要足够大；（2）接地装置的材料要求具有良好的防腐性能，确保长期可靠使用；（3）接地装置应与建筑物的主体结构良好连接，并与主体结构的接地系统有效链接。
4.其他注意事项4.1 安全施工在进行建筑防雷施工时，必须确保施工人员的安全。
建筑防雷施工规范避雷针与接地装置安装指南建筑物在雷电天气中容易受到雷电的攻击，给人们的生命财产安全带来威胁。
为了保护建筑物和人员的安全，建筑防雷施工中的避雷针与接地装置起到至关重要的作用。
本文将为您介绍建筑防雷施工规范避雷针与接地装置的安装指南。
一、避雷针的安装避雷针是建筑物上用来吸引雷电并将其引向接地装置的重要装置。
以下是避雷针的安装指南：1. 避雷针的选择根据建筑物的高度和周围环境的雷电频率，选择适当的避雷针。
一般来说，避雷针应该符合国家相关标准并具备合格证书。
2. 安装位置的选择避雷针应该安装在建筑物最高点，以确保最大范围内的雷电吸引。
同时，避雷针应远离其他金属构件，以减少雷击的可能性。
3. 安装高度的确定根据建筑物的高度确定避雷针的安装高度。
一般来说，避雷针的安装高度应为建筑物高度的1/3至1/2。
4. 安装材料的选择避雷针的支撑杆应选用耐腐蚀性能良好的材料，如不锈钢或铜。
避雷针与支撑杆之间应采用可靠的连接方式，以确保安装的牢固性。
5. 安装过程的注意事项在安装过程中，施工人员需要注意自身的安全。
必须佩戴防静电服和绝缘手套，以免因静电导致的意外伤害。
同时，需要使用尺寸合适的螺栓进行固定，保证避雷针与建筑物的稳固连接。
二、接地装置的安装接地装置是将雷电引入地下，以保护建筑物和人员不受雷击的重要设备。
以下是接地装置的安装指南：1. 接地装置的选择选择符合国家相关标准并具备合格证书的接地装置。
接地装置的质量和性能对于防雷起着至关重要的作用，必须慎重选择。
2. 安装点的选择接地装置应选择建筑物的深层土壤为安装点。
安装点应远离水源、水泥地面等可能导致接地效果下降的因素。
3. 接地装置的数量和布局根据建筑物的大小和形状，合理确定接地装置的数量和布局。
避免接地装置之间的距离过远，以确保雷电在地下的传导路径。
4. 材料和工艺的选择接地装置的材料应选用耐腐蚀性能好、导电性能高的材料，如铜材。
在安装过程中，应保证接地装置与地下的良好接触，以提高接地的效果。
防雷与接地装置安装方案一、工程按二类防雷建筑物设置外部防雷装置，利用钢筋混凝土柱、剪力墙内相互连接两根直径不小于∅16的竖向钢筋作为引下线，跨接线采用≥10mm圆钢，引下线上端与避雷带焊接，下端与接地装置焊接。
相邻的两处引下线间距不大于18米。
接地装置为利用基础桩内及基础底板内主筋焊接形成的接地网，所有设备房、电气竖井、电梯井的接地干线以及预留人工接地极的镀锌扁钢、接地端子板等与接地网可靠焊接。
二、当室外敷设镀锌扁钢做为人工接地体时，敷设前应调直，然后将扁钢放置于沟内，依次将扁钢用电焊焊接，扁钢应侧放而不可平放。
焊接时应将扁钢拉直，焊好后清除药皮，刷沥青做防腐处理。
接地电阻要求不大于0.5Ω，实测不足时，增设人工接地极。
三、接地极连接完毕后，应及时请质检部门进行隐检，接地极材质、位置、焊接质量，接地体(线)的截面规格等均应符合设计及施工验收规范要求，经检验合格后，方可进行回填，分层夯实。
最后将接地电阻摇测数值填写在隐检记录上。
四、利用建筑物钢筋混凝土柱子及剪力墙内主筋通长焊接做防雷引下线，引下线上端与避雷带焊接，下端与基础接地装置焊接形成电气通路。
先按图纸找出全部引下线的位置，向上随着钢筋逐层串联焊接至顶层，并焊接出一定长度，以便与屋顶避雷带连接。
引下线的主筋每层均需用明显的色漆做好标记，以便于引出和检查。
接地电阻测试点设在建筑物的外墙引下线距室外地面上0.5m处。
五、为防侧击雷，45米及以上的楼层利用结构圈梁内的2根主筋贯通焊接形成均压环，并与防雷引下线焊接，外墙上的所有金属构件、金属窗、幕墙框架等金属物及楼板内的钢筋与均压环焊接。
六、在屋顶的外沿和建筑物的突出部位设置避雷带，所有突出屋面的金属突出物，如航空标志灯、节日彩灯、广告灯金属设备和管道以及建筑金属构件等，均与屋面上的防雷装置可靠连接。
七、支架安装应符合下列规定：1、扁钢或圆钢支架埋深不小于80mm。
2、安装前首先根据设计要求进行弹线及分档定位；然后用手锤、錾子进行剔洞，洞的大小应里外一致，之后先埋注一条直线上的两端支架，然后用铅丝拉直线埋注其他支架。
施2002—52 工程名称：66kV兴安变升压改造工程验收日期：年月日共页第1页分项工程名称：接地装置安装子分部工程名称：防雷及接地装置安装隐蔽部位：1-11/L-V轴底板、承台、梁项目经理：邹庆辉施工技术负责人：王锦忠施工图号：电施034施工执行标准名称及编号：《建筑电气工程施工质量验收规范》GB50303-2002隐蔽工程内容序号工程分项隐蔽验收批部位单位数量施工单位全数检查情况及说明监理（建设）单位验收记录1 1-11/L-V轴底板、承台、梁M 1、25*4mm热镀锌扁钢连接成水平接地装置，垂直接地极为50*50*5热镀锌角钢，长2.5m，每5m设一根，位置、数量符合设计及施工规范要求。
焊接接头采用双面满焊，焊缝饱满，无夹渣、无咬肉现象。
2、建筑物外墙根据图纸要求设置测试点。
3、自然接地利用地下室抗浮锚杆、人工挖孔桩钢筋作为接地极。
施工单位全数检查评定结果：符合设计及规范要求的规定。
项目专业质量检查员：项目专业技术负责人：年月日监理（建设）单位验收结论：监理（建设）项目部（章）专业监理工程师（建设单位项目技术负责人）：年月日勘察设计技术交底会议等列入须经设计人员参与隐蔽验收的部位签证勘察设计单位参加验收人意见：验收人签名：年月日注：该记录由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业技术负责人等进行验收。
记录时应首先说明是否按设计图号施工，如有设计变更应立即在备用竣工图上用红色文字注明变更情况或绘制变更补充图；凡有、无设计变更，监理（建设）单位的旁站监督人均应在备用竣工图号上签字认可后，才能办理该部位隐蔽验收手续。
隐蔽验收时，必须严格按国家施工质量验收规范的主控项目，一般项目的内容要求全数检查，凡有不合格处必须当即整改达到合格后才能办理隐蔽验收手续。
检查评定结论必须语言规范，并针对主控项目、一般项目，特别是结构构造措施的内容要求，填写真实可靠的结果或结论。
施2002—52 工程名称：66kV兴安变升压改造工程验收日期：年月日共页第2页分项工程名称：接地装置安装子分部工程名称：防雷及接地装置安装隐蔽部位：2-11/A-L轴底板、承台、梁项目经理：邹庆辉施工技术负责人：王锦忠施工图号：电施034施工执行标准名称及编号：《建筑电气工程施工质量验收规范》GB50303-2002隐蔽工程内容序号工程分项隐蔽验收批部位单位数量施工单位全数检查情况及说明监理（建设）单位验收记录1 2-11/A-L轴底板、承台、梁M 1、40*4mm热镀锌扁钢连接成水平接地装置，垂直接地极为50*50*5热镀锌角钢，长2.5m，每5m设一根，位置、数量符合设计及施工规范要求。
接地装置安装工程文帮接地装置安装1.1 一般规定1.1.1 接地装置安装工程应按已批准的设计进行施工。
1.1.2 接地装置安装应按以下程序进行：1 建筑物基础接地体：底板钢筋敷设完成，按设计要求做接地施工，经检查确认，才能支模或浇捣混凝土；2 人工接地体：按设计要求位置开挖沟槽，经检查确认，才能打入接地极和敷设地下接地干线；3 接地模块：按设计位置开挖模块坑，并将地下接地干线引到模块上，经检查确认，才能相互焊接；4 装置隐蔽：检查验收合格，才能覆土回填。
1.1.3 接地装置宜采用钢材。
接地装置的导体截面应符合热稳定和机械强度的要求，大中型发电厂、110kV及以上变电所或腐蚀性较强场所的接地装置应采用热镀锌钢材，或适当加大面积。
1.1.4 在地下不得采用裸铝导体作为接地体或接地线。
1.1.5 利用化学方法降低土壤电阻率时，采用的降阻剂应符合下列要求：1 材料的选择应符合设计要求。
2 使用的材料必须符合国家现行技术标准，并有合格证件。
3 严格按照生产厂家使用说明书规定的操作工艺施工。
1.1.6 锤击接地体时，应严格控制接地体的垂直度，使其与地面保持垂直，以防止接地体与土之间产生缝隙，增加接地电阻，而影响接地体的散流效果。
1.1.7 埋置深度。
打入深度以接地体顶端面距自然地面的距离，应符合设计要求，当无具体规定时，不宜小于600mm，垂直接地体埋置深度以2500mm左右为宜。
防止接地体受机械损伤及受到腐蚀。
1.1.8 接地体植入接地体沟时，两垂直接地体之间的间距不宜小于接地体长度的2倍。
接地体通常不小于两根，相互间的距离以2500~3000mm为宜。
1.1.9 在多岩石地区，接地体可以水平敷设，埋设深度通常不小于600mm。
在地下的接地体严禁涂刷防腐涂料。
1.2 施工准备1.2.1 技术准备1 按照已批准的施工组织设计（施工方案）进行技术交底。
2 按施工图设计接地装置的位置进行放线、确定线路，经复核符合设计要求。
防雷、接地安装要求本建筑为二类防雷建筑物,为防直击雷，在屋顶易受雷击的部位敷设避雷带，其材质为镀锌圆钢ф12，并形成不大于10m×10m的网格，共用天线采用避雷针保护，利用柱内两根主钢筋（ф＞16）作防雷接地引下线，所有高出屋面的金属体均与屋面防雷网可靠连接，利用柱内主筋引下线，接联接闪器及基础接地系统，其中在指定的楼板设有防侧击雷入等电位之接位，确保整个建筑物受保护。
垂直的金属管道或类似物体，每三层与建筑物外墙的均压环连接一次，并应在顶部和底部与防雷装置相连。
利用建筑物混凝土基础地梁底部的两根主钢筋焊接成环形，作为接地装置。
本建筑物防雷接地，电气安全接地以及其它需要接地的设备，均共用接地装置，接地电阻不大于1欧姆。
每根引下线测试点所测的接地电阻不宜大于5欧姆。
本建筑物的接地形式为TN－S系统，变压器中性点工作接地采用重复接地装置，接地电阻不在于1欧姆。
若实测大于此值应补打接地极直至满足要求。
为防雷电波沿线路侵入设备，在变电所10KV进线柜内设避雷器。
本建筑物作总电位联结，在三层变电所内安装一主接地板，所有进出建筑物的金属管道如水管、煤气管等均应与主接地板连通。
游泳池及卫生间等处做局部等电位联结。
在高低压配电间、电气房、消防控制室、电话机房、空调机房、制冷机房及热交换站、各种管道井等处设置接地干线及接地铜板，供配电箱、机电设备、金属管道等接地电位连接。
为防侧击雷，从首层起每隔三层利用结构外边梁水平钢筋全长通焊，构成均压环，并与建筑物内各种垂直的金属管道及引下线可靠焊接。
30m及以上部分外墙本建筑属于二类防雷建筑物。
保护接地、等电位联结和防雷采用联合接地体。
利用大楼灌注桩及基础内钢筋组成接地网作为接地装置。
要求接地电阻不大于1欧姆，若达不到要求增加人工接地极。
⑴施工程序施工准备→避雷带支架制作安装→避雷网安上的栏杆、金属门、窗或金属幕墙等较大的金属构件与防雷装置联结。
施工时，电气专业人员应配合土建专业，按施工顺序做好桩基，基础地梁接地装置组件之间，引下线及避雷带等各处的连接点施工及留出所需的外引钢筋或预埋钢板，并做好各项检查和电阻测试工作。
防雷及接地安装技术原则一、合用范围本章合用于一般工业与民用建筑防雷及接地安装工程。
二、编制根据《建筑电气工程施工质量验收原则》（GB50303－）《建筑电气工程施工工艺原则》三、基本规定1、接地装置旳埋设深度其顶部距地面不应不不小于0.6M，接地极应垂直安装。
2、垂直接地极旳长度不应不不小于2.5M，其互相之间旳间距当设计无规定期，不应不不小于5M。
3、接地装置与建筑物旳距离不应不不小于1.5M。
4、接地干线旳连接应采用焊接，焊接处焊缝应饱满，不得有夹渣、咬肉、虚焊、气孔等缺陷，焊接处应做防腐处理。
5、接地线在穿越墙壁、楼板和地坪处应加套管保护，采用金属套管时应对套管接地。
6、接地干线沿建筑物墙壁水平敷设时，距地面应为250～300mm；接地线与建筑物旳间隙为10～15mm；支持件间距在水平直线部分为0.5～1.5m，转弯部分为0.3～0.5m，同一室内支持件间距应一致。
7、在接地线跨越伸缩缝、沉降缝处时，应设置赔偿器，可用接地线弯成弧状作赔偿器。
8、屋面避雷带安装旳支持件距离应均匀设置，在每一直线段旳间距水平宜为0.5～1.5m，垂直谊教育界1.5～2.5m，在转弯处应对称，一般为0.3～0.5m。
9、避雷带旳安装高度为150mm，并设在女儿墙中心，当女儿墙宽度不小于300mm时，避雷带距女儿墙外侧宜为100mm。
10、明敷避雷引下线在易受机械损坏和危及人员安全处，在距地1.7m至地下0.3m旳一段引下线应加保护措施。
四、施工准备1、技术准备a、熟悉施工图纸及对应施工图集。
b、施工前应进行技术交底。
c、配置对应旳施工质量验收规范。
2、材料准备a、镀锌钢材必须有产品质量证明书，且应选用热镀锌材料。
b、电焊条、油漆、镀锌螺栓等辅助材料均已配置，且均有合格证。
3、重要机具a、电焊机、电焊工具、钢锯、切割机、电锤、台钻、手枪钻、铁锹、铁镐、大锤等。
b、接地摇表。
4、作业条件a、接地装置旳安装应按设计位置清理好场地；当运用基础钢筋作接地线时，基础钢筋应绑扎完毕。
防雷接地及接地装置安装1、材料要求⑴所有金属材料均用镀锌件，如圆钢、角钢、扁钢、钢管、卡子、螺丝、螺栓、垫片等。
⑵卡子最好采用顶卡式，且应具有强度，不易变形。
⑶引下线甩出女儿墙处采用2根Φ12的镀锌圆钢。
2、焊接要求⑴连接应采用焊接，焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青做防腐处理。
防雷接地焊接要求：1 双面焊，焊接长度大于6D。
⑵焊接点光滑平整无咬肉、加渣、漏焊现象，清除药皮，银粉防腐。
采用搭接焊时，其焊接长度如下：①镀锌扁钢焊接长度不得小于其宽度的2倍，且至少焊三边，惯弯不能太死，直线段不得有明显弯曲，并应立放。
②镀锌圆钢焊接长度为其直径的6倍，并应双面施焊。
③镀锌圆钢与镀锌圆钢焊接，焊接长度为圆钢直径的6倍。
④镀锌扁钢与镀锌钢管（或角钢）焊接时，为了连接可靠，除应在接触部位两侧进行焊接外，还应将扁钢本身弯成弧形（或直角）与钢管（或角钢）焊接。
⑤扁钢接地线做Ｔ型焊接时，暗敷设时可扭弯搭接焊接或采用Ｔ型焊接加辅助焊片，以保证其搭焊长度，明敷设时采用90 度立弯搭接焊接。
⑥每种焊接方法应保证同一工程焊接处的搭接长度一致，尤其在明装做法时，更应严格要求。
3、接地装置：⑴利用无防水底板钢筋或深基础做接地体，应按设计要求，将底板钢筋搭接焊好；⑵将柱内两根相临或对角的钢筋与底板钢筋搭接焊好，并将柱内主筋用色标作好标记，色标颜色在同一单位工程中，应一致并与土建工程上用的颜色区分开。
4、接地干线⑴室外接地干线敷设：室外接地干线一般敷设在沟内，回填土应压实但不需打夯，末端露出地面500mm，以便接引线。
⑵室内接地干线明敷设：①室内接地干线多为明敷设，但部分设备连接的支线需经地面也可埋在混凝土内。
②明敷设接地线不应妨碍设备的拆除与检修。
③接地线应水平或垂直敷设，也可沿建筑物表面平行敷设，不应有高低起伏及弯曲情况；④接地线沿建筑物墙壁敷设时，接地干线距地面应不小于200mm，距墙面不小于10m，支持件间的水平直线距离一般为1m，垂直部分为1.5m，转弯部分为0.5m。
防雷接地系统安装方案1.作业条件(1)电气装置的接地工程按已批准的设计进行施工。
(2)接地体的材质、尺寸符合设计要求。
(3)作保护接地的部分。
为防止绝缘损坏而遭受触电的危险，将与电气装置或设备带电部分相绝缘的外露可导电部分同接地体之间作良好的电气连接称为保护接地。
它包括外露可导电部分与接地体的连接或通过导线保护接地线(PE线)与电源接地极的连接。
a、电机、变压器、电器、照明设备、携带式或移动式电气设备金属外壳和底座接地。
b、电气设各的传动机构装置接地。
c、电流互感器的二次线圈接地(继电保护有特殊要求时按规定)，电流互感器末使用的二次线圈短路并接地，电容型绝缘的电流互感器,其一次线圈末端的引出端子及铁芯引出接地端子接地。
d、配电屏、控制屏等配吧装置框架接地。
e、交、直流电力电缆接线盒、终端盒的外壳、电力电缆、控制电缆的金属护套、非铠装和非金属护套电缆的1-2根屏蔽芯线。
敷设的钢管和电缆支架等均接地。
穿过零序电流互感器的电缆，其电缆头接地线穿过互感器后接地，并将接地点前的电缆头金属外壳、电缆金属包皮及接地线与地绝缘。
f、室内外配电装置的金属构架和混凝土构架以及靠近带电部分的金属遮栏和金属网门等均接地。
g、安装在低于3,5m混凝土梁上的滑接线支架,固定钢索配线的结构架接地。
h、避雷器的底座接地,附放电记录器的避雷器底座与基础绝缘，其放电记录器接地。
2、人工接地体的安装。
(1)垂直接地体的间距在垂直接地体长度为2.5m时，一般不小于5m o管追平行时不小于300-350mm o(2)安装接地体时，接地体与地面保持垂直。
如果泥土很干很硬，可浇上一些水使其疏松，以易打入。
(3)接地体间的扁钢安装扁钢安装前检查和调直，然后按设计规定，沿沟安装扁钢，依次将扁钢与接地体用焊接的方法连接。
扁钢侧放而不可平放，因侧放时散流电阻较小。
扁钢与钢管连接的位置距接地体最高点约100mm。
接地导体互相连接一般采用搭焊。
搭焊的长度确定，扁钢与角钢不小于宽度的两倍，圆钢不小于直径的六倍,而且有三边以上的焊接。
防雷与接地装置的安装要求(一)输电线路的防雷措施1.架设避雷线。
使雷直接击在避雷线上，保护输电导线不受雷击。
2 .增加绝缘子串的片数加强绝缘。
当雷落在线路上，绝缘子串不会有闪络。
3 ,减低杆塔的接地电阻。
可快速将雷电流引泄入地，不使杆塔电压升太高，避免绝缘子被反击而闪络。
4,装设管型接闪器或放电间隙。
以限制雷击形成过电压。
5 .装设自动重合闸。
预防雷击造成的外绝缘闪络使断路器跳闸后的停电现象。
6 .采用消弧圈接地方式。
使单相雷击的接地故障电流能被消弧圈所熄弧,从而故障被自动消除。
7 .不同电压等级输电线路，避雷线的设置：500kV及以上全线装设双接闪线，且输电线路愈高，保护角愈小。
220~330kV全线装设双接闪线，一般杆塔上避雷线对导线的保护角为20~30。
IlOkV1,沿全线装设接闪线②在雷电特别强烈地区采用双接闪线③在少雷区或运行经验证明雷电活动轻微的地区，可不沿线架设接闪线，但杆塔仍应随基础接地。
（二）发电厂和变电站的防雷措施1.采用接闪针和接闪线预防直击雷。
2利用接闪器来限制入侵雷电波的过电压幅值。
变电站通常采用阀型接闪器，发电厂采用金属氧化物接闪器。
3.在靠近变电站的一段进线必须架设接闪线,此为进线保护，一般有1~2km o二、防雷装置安装要求(二)接闪器的试验①测量接闪器的绝缘电阻。
②测量接闪器的泄漏电流、磁吹接闪器的交流电导电流、金属氧化物接闪器的持续电流。
③测量金属氧化物接闪器的工频参考电压或直流参考电压，测量FS型阀式接闪器的工频放电电压。
三、接地装置的安装要求金属接地极采用镀锌角钢、镀锌钢管、铜棒和铜排等金属材料。
四、爆炸和火灾危险环境的接地要求(一)在有爆炸性气体的环境中电气设备接地的要求①在有爆炸危险的环境中，电气设备的金属外壳应可靠接地。
②在有爆炸性气体环境1区内的所有电气设备以及2区内除照明灯具外的其他电气设备，应采用专门的接地线。
（二）在有爆炸性粉尘环境中电气设备的接地要求1.有爆炸性粉尘环境内电气设备的金属外壳应可靠接地。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
基础防雷接地焊接示意图
审核人交底人接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
基础接地、防雷引下线连接做法示意图
、隐蔽检查
基础浇筑前对照图纸查看是否有达不到设计和质量验收要求的部位。
五、质量标准
主控项目
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
