基础接地装置安装

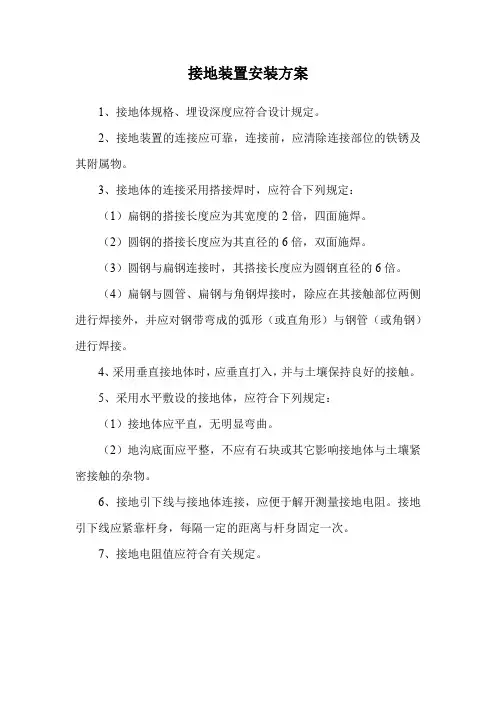

接地装置安装方案
1、接地体规格、埋设深度应符合设计规定。

2、接地装置的连接应可靠，连接前，应清除连接部位的铁锈及其附属物。

3、接地体的连接采用搭接焊时，应符合下列规定：
（1）扁钢的搭接长度应为其宽度的2倍，四面施焊。

（2）圆钢的搭接长度应为其直径的6倍，双面施焊。

（3）圆钢与扁钢连接时，其搭接长度应为圆钢直径的6倍。

（4）扁钢与圆管、扁钢与角钢焊接时，除应在其接触部位两侧进行焊接外，并应对钢带弯成的弧形（或直角形）与钢管（或角钢）进行焊接。

4、采用垂直接地体时，应垂直打入，并与土壤保持良好的接触。

5、采用水平敷设的接地体，应符合下列规定：
（1）接地体应平直，无明显弯曲。

（2）地沟底面应平整，不应有石块或其它影响接地体与土壤紧密接触的杂物。

6、接地引下线与接地体连接，应便于解开测量接地电阻。

接地引下线应紧靠杆身，每隔一定的距离与杆身固定一次。

7、接地电阻值应符合有关规定。

图 5-33 接地干线与接地体的焊接示意图
20
• （二）接地装置的安装 • 1. 接地体的安装 • （1）垂直接地体的安装 • 沟挖好后，应尽快敷设接地体。接地体长度一般为2.5m，按设计位置将接地
体垂直打入地下，当打到接地体露出沟底的长度约150mm～200mm（沟深 0.8m～1m）时，停止打入。然后再打入相邻一根接地体，相邻接地体之间间 距不小于接地体长度的2倍，接地体与建筑物之间距离不能小于1.5米，接地 体应与地面垂直。接地体间连接一般用镀锌扁钢，扁钢规格和数量以及敷设 位置应按设计图规定，扁钢与接地体用焊接方法连接（搭接焊，焊接长度符 合规定）。扁钢应立放，这样既便于焊接，也可减少接地散流电阻。如图534所示。
1
1.5
16
三、施工工艺流程 接地装置安装的工艺流程如图 5-31 所示。
接地装置安装
接地线安装
接地电阻测试
图 5-31 接地装置安装施工工艺流程
17
（1一. ）接接地地体装安置装安前装的前准的备准备 1.垂接直地接体地安体装一前般的采准用备镀锌角钢或钢管制作。角钢厚度不小于 4mm，钢管壁厚不小于 3.5mm， 有效垂截直面接积地不体小一于般采48用mm镀2。锌所角用钢材或料钢不管应制有作严。重角锈钢蚀厚，度弯不曲小的于材4料mm必，须钢矫管直壁后厚方不可小使于用3。.5垂mm， 直接有地效体截一面般积采不用小于504m8mm×m25。0mm所×用5m材m料镀不锌应角有钢严或重Ф锈50蚀mm，镀弯锌曲钢的管材制料作必，须长矫度直一后般方为可2使.5用m，。 其下垂端直加接工地成体尖一形般。采用用角50钢mm制×作50时mm，×其5尖mm端镀应锌在角角钢钢或的Ф角50脊mm上镀，锌且钢两管个制斜作边，要长对度称一，般用为钢管 制作2称.时5，m也，用要其钢端下管部端制削加作尖工时，成也如尖要图形端5。部-3用削2 角尖所钢，示制如。水作图平时5-接，32地其所体尖示多端。采应水用在平角接Ф钢地16的体mm角多的脊采镀上用锌，Ф圆且1钢6两m或m个的40斜镀mm边锌×要圆4m对钢m 镀锌或扁40钢mm。×4mm镀锌扁钢。

接地装置的安装一、施工工艺1. 人工接地装置安装2. 接地模块接地装置安装3. 利用基础接地装置安装二、接地体制作1．根据设计要求的材料、规格进行加工，钢接地极一般采用圆钢，直径一般不小于20mm以上，钢管一般采用不小于Ｄ40壁厚不小于3.5mm；角钢采用不小于40mm×40mm×4mm的制作，长度均不应小于2.5m；为打入土中顺利，可将接地极一端加工成锥形。

圆钢将一端用火加热至可锻造时打成尖状，钢管可加热锻打成扁尖形。

土质很硬时可采用抽条法，将钢管割成4～6瓣，然后焊接将端部加工成锥形。

角钢可切割成尖头形状；为防止端头打裂钢管顶端可用10mm以上钢板加保护帽封焊；角钢可加大一号，并焊接保护帽。

见图24.3.2.1。

钢管与角钢接地体做法图2.铜接地体制作一般接地体通常用900mm×900mm×1.5mm的铜板制作，有以下几种方法安装:（１）在铜接地板上打孔，将铜接地绞线分开拉直，搪锡后分四处用单股Φ1.3～2.5mm铜线绑扎在铜板上，用锡逐根与铜板焊好。

（２）用铜接地线端子连接，接线端部与铜端子以及铜接地板的接触面处搪锡，用Φ5mm×6mm的铜铆钉将端子与铜板铆紧，在接线端子周围进行锡焊。

铜端子规格为-30mm×1.5mm，长度为750mm。

(3)在铜接地板上打孔，用单股Φ1.3～2.5mm铜线将铜接地线（绞线）绑扎在铜板上，在铜绞线两侧用气焊焊接。

附注:(1)型是在铜板上打孔，将铜铰线分开拉直，搪锡，分四处用单股铜线绑扎在铜板上，用锡逐根焊好。

(2)型的接线端子与铜板的接触面搪锡，用Φ5的铜铆钉铆紧，在接线端四周锡焊。

(3)型是用单股铜线将铜铰线绑扎在铜板上，在铜铰线两侧用气焊焊接。

铜接地体材料表三、接地装置沟、槽、坑开挖。

1 根据设计图纸要求，测准座标位置，画出开沟，槽或坑的线。

2 沟、槽、坑开挖应按划线位置进行，工程量较大可用小型挖掘机，工程量小可用人工挖掘，沟、槽、坑，宽度上面0.7m为宜，坑底不宜小于0.5m，以便于操作，深度可根据设计要求或土质情况，一般深度在0.7m～1.1m ，沟底应平整，不应有石子。

（3）焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲干净。
（4）接地线跨伸缩缝或沉降缝处时，应有补偿措施，可将接地线本身弯成弧状代替。
（5）接地装置安装中所有的隐蔽项目应做好隐检，不能遗漏，隐检内容齐全，留存照片及隐检记录。
（1）材料进场入库管理，不得漏天存放。
技术交底记录
资料编号
工程名称
施工单位
审核人
分包单位
□施组总设计交底
□单位工程施组交底
□施工方案交底
□专项施工方案交底
施工作业交底
交底部位
基础底板（接地装置安装）
接受交底范围
接地装置施工班组
交底摘要：
底板接地装置施工
交底内容：
热镀锌圆钢、热镀锌扁钢、热镀锌钢板型号、规格应符合设计要求，并应有产品质量合格证和试验报告。施工作业主要材料见表1
（1）位置正确，连接牢固，接地体埋设深度距地面不小于0.6m。隐蔽工程记录齐全、准确。
（2）搭接长度≥2b；圆钢≥6D；圆钢和扁钢≥6D(注：b为扁钢宽度；D为圆钢直径)；扁钢搭接焊接3个棱边，圆钢焊接双面；用于跨接焊接的钢筋采用φ12热镀锌圆钢时，双面搭焊牢固，焊接长度大于主筋直径6D，长度不小于96mm；用于搭接采用-40mm×4mm热镀锌扁钢时，三面焊接，焊接长度扁钢宽度的2倍，不小于80mm。
2 内容较多时本表作为首页，交底内容可续页。
（5）施工现场遇到突发事故或险情（兆），应第一时间停止施工或采取紧急措施后撤离现场，并立即上报值班人员。
（1）操作人员年龄不大于60岁，作业前检查安全防护用品完好，并佩戴齐全。不得使用患有高血压、心脏病、贫血症、癫痫病人员。
（2）特殊工种（电工）必须有上岗证，证件在有效期内。

接地装置安装工艺标准1 适用范围本工艺适用于建筑物的防雷接地体及接地干线安装工程。

2 施工准备2.1 材料要求：2.1.1主材：钢材有扁钢、角钢、圆钢、钢管等，使用时应采用热镀锌。

产品应有材质检验证明及产品出厂合格证。

2.1.2 辅材：有镀锌铅丝、螺栓、垫圈、支架，电焊条、氧气、乙炔、预埋铁件、塑料管、油漆（红与白）、防腐漆、银粉、黑色油漆等。

2.2 主要机具：电锤、冲击钻、电焊机、气焊工具、手锤、钢锯、压力案、铁锹、铁镐、大锤、桶，线坠、卷尺、紧线器等。

2.3 作业条件：2.3.1 接地体作业条件：按设计位置清理好场地；基础底板筋与柱筋连接处已绑扎完；桩基内钢筋与柱筋连接处已绑扎好。

2.3.2 接地干线作业条件：支架安装完；保护管已预埋；土建抹灰完毕。

3 操作工艺3.1 工艺流程：3.1.1人工接地体安装：接地体加工→挖沟→安装接地体→接地体间的扁钢敷设→核验接地体。

3.1.2自然基础接地体安装：基础或工程桩及承台自然接地体→接地体钢筋连接及色标→核验接地体。

3.1.3 接地干线安装：1) 室外接地干线敷设：接地干线制作→挖沟、埋设。

2) 室内明敷：预留孔与埋设支持件→支持件固定→接地干线安装。

3.2 人工接地体安装3.2.1 接地体加工：根据设计要求的数量、材料规格进行加工，材料一般采用钢管和角钢切割，长度不应小于2.5m。

如采用钢管打入地下应根据土质加工成一定的形状，遇松软土壤时，可切成斜面形，为了避免打入时受力不均使管了歪斜，也可加工成扁尖形，遇土质很硬时，可加工工成锥形。

如选用角钢时，应采用不小于40×40×4mm的角钢，切割长度不应小于2.5m, 角钢的一端应加工成尖头形状。

3.2.2 挖沟：根据设计图要求，对接地体（网）的线路进行测量弹线，在此线路上挖掘深为0.8～1m、宽为0.5m的沟，沟上部稍宽，底部渐窄，沟底如有石子应清除。

3.2.3 安装接地体：沟挖好后，应立即安装接地体和敷设接地扁钢，防止沟边坍塌。

施2002—52 工程名称：66kV兴安变升压改造工程验收日期：年月日共页第1页分项工程名称：接地装置安装子分部工程名称：防雷及接地装置安装隐蔽部位：1-11/L-V轴底板、承台、梁项目经理：邹庆辉施工技术负责人：王锦忠施工图号：电施034施工执行标准名称及编号：《建筑电气工程施工质量验收规范》GB50303-2002隐蔽工程内容序号工程分项隐蔽验收批部位单位数量施工单位全数检查情况及说明监理（建设）单位验收记录1 1-11/L-V轴底板、承台、梁M 1、25*4mm热镀锌扁钢连接成水平接地装置，垂直接地极为50*50*5热镀锌角钢，长2.5m，每5m设一根，位置、数量符合设计及施工规范要求。

焊接接头采用双面满焊，焊缝饱满，无夹渣、无咬肉现象。

2、建筑物外墙根据图纸要求设置测试点。

3、自然接地利用地下室抗浮锚杆、人工挖孔桩钢筋作为接地极。

施工单位全数检查评定结果：符合设计及规范要求的规定。

项目专业质量检查员：项目专业技术负责人：年月日监理（建设）单位验收结论：监理（建设）项目部（章）专业监理工程师（建设单位项目技术负责人）：年月日勘察设计技术交底会议等列入须经设计人员参与隐蔽验收的部位签证勘察设计单位参加验收人意见：验收人签名：年月日注：该记录由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业技术负责人等进行验收。

记录时应首先说明是否按设计图号施工，如有设计变更应立即在备用竣工图上用红色文字注明变更情况或绘制变更补充图；凡有、无设计变更，监理（建设）单位的旁站监督人均应在备用竣工图号上签字认可后，才能办理该部位隐蔽验收手续。

隐蔽验收时，必须严格按国家施工质量验收规范的主控项目，一般项目的内容要求全数检查，凡有不合格处必须当即整改达到合格后才能办理隐蔽验收手续。

检查评定结论必须语言规范，并针对主控项目、一般项目，特别是结构构造措施的内容要求，填写真实可靠的结果或结论。

施2002—52 工程名称：66kV兴安变升压改造工程验收日期：年月日共页第2页分项工程名称：接地装置安装子分部工程名称：防雷及接地装置安装隐蔽部位：2-11/A-L轴底板、承台、梁项目经理：邹庆辉施工技术负责人：王锦忠施工图号：电施034施工执行标准名称及编号：《建筑电气工程施工质量验收规范》GB50303-2002隐蔽工程内容序号工程分项隐蔽验收批部位单位数量施工单位全数检查情况及说明监理（建设）单位验收记录1 2-11/A-L轴底板、承台、梁M 1、40*4mm热镀锌扁钢连接成水平接地装置，垂直接地极为50*50*5热镀锌角钢，长2.5m，每5m设一根，位置、数量符合设计及施工规范要求。

接地装置安装工程文帮接地装置安装1.1 一般规定1.1.1 接地装置安装工程应按已批准的设计进行施工。

1.1.2 接地装置安装应按以下程序进行：1 建筑物基础接地体：底板钢筋敷设完成，按设计要求做接地施工，经检查确认，才能支模或浇捣混凝土；2 人工接地体：按设计要求位置开挖沟槽，经检查确认，才能打入接地极和敷设地下接地干线；3 接地模块：按设计位置开挖模块坑，并将地下接地干线引到模块上，经检查确认，才能相互焊接；4 装置隐蔽：检查验收合格，才能覆土回填。

1.1.3 接地装置宜采用钢材。

接地装置的导体截面应符合热稳定和机械强度的要求，大中型发电厂、110kV及以上变电所或腐蚀性较强场所的接地装置应采用热镀锌钢材，或适当加大面积。

1.1.4 在地下不得采用裸铝导体作为接地体或接地线。

1.1.5 利用化学方法降低土壤电阻率时，采用的降阻剂应符合下列要求：1 材料的选择应符合设计要求。

2 使用的材料必须符合国家现行技术标准，并有合格证件。

3 严格按照生产厂家使用说明书规定的操作工艺施工。

1.1.6 锤击接地体时，应严格控制接地体的垂直度，使其与地面保持垂直，以防止接地体与土之间产生缝隙，增加接地电阻，而影响接地体的散流效果。

1.1.7 埋置深度。

打入深度以接地体顶端面距自然地面的距离，应符合设计要求，当无具体规定时，不宜小于600mm，垂直接地体埋置深度以2500mm左右为宜。

防止接地体受机械损伤及受到腐蚀。

1.1.8 接地体植入接地体沟时，两垂直接地体之间的间距不宜小于接地体长度的2倍。

接地体通常不小于两根，相互间的距离以2500~3000mm为宜。

1.1.9 在多岩石地区，接地体可以水平敷设，埋设深度通常不小于600mm。

在地下的接地体严禁涂刷防腐涂料。

1.2 施工准备1.2.1 技术准备1 按照已批准的施工组织设计（施工方案）进行技术交底。

2 按施工图设计接地装置的位置进行放线、确定线路，经复核符合设计要求。

接地装置安装工艺19.1 基本规定（1）接地装置的埋设深度其顶部不应小于0.6m，角钢及钢管接地极应垂直配置。

（2）垂直接地极长度不应小于 2.5m，其相互之间的间距如设计无要求，一般不小于5m。

（3）接地装置埋设位置距建筑物不宜小于 1.5m，遇到垃圾灰渣等处理埋设接地装置时，应换土并分层夯实。

（4）当接地装置必须埋设在距建筑物出入口或人行道小于3m时，应采用均压带做法或在接地装置上面0.2m处敷设50～90mm厚的沥青层，其宽度应超过接地装置2m。

通过人行通道的接地装置埋深大于3m时，可不设沥青层。

（5）接地干线的连接应采用焊接，焊接处焊缝应饱满，并有足够的机构强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药处的药皮敲净后，刷净后，刷沥青做防腐处理。

（6）明敷设接地干线穿墙时，应加套管保护，跨越伸缩缝时，应做煨变补偿。

（7）接地干线跨越门口时应暗敷设于地面内（做地面以前埋设好）。

（8）接地干线距地面应不小于200mm，距墙面应不小于10mm，支持件应采用40mm ×40mm的扁钢，尾端应制成燕尾状，入孔宽度与深度各为50mm，总长度为70mm，支持件间的水平直线距离一般为1m，垂直部分为1.5m，转变部分为0.5m。

（9）明敷设接地干线敷设应平直，水平度与垂直度允许偏差2／1000，但全长不超过10mm。

（10）转弯处接地干线弯曲半径不得小于扁钢厚度的2倍。

（11）全部人工接地装置接地干线支持件等金属钢材一律镀锌，铜材应做涮锡处理。

19.2 施工准备19.2.1 技术准备（1）充分熟悉相关图纸及设计要求；（2）根据图纸要求准备相应施工图集等技术资料；（3）编制技术交底。

19.2.2 材料要求（1）品种规格1）镀锌钢材（角钢、钢管、扁钢、圆钢等）；2）铜材（铜管、铜排等）；3）辅材（电焊条、铜焊条、氧气、乙炔、沥青漆等）。

（2）质量要求镀锌钢材应根据设计要求选用冷镀锌或热镀锌材料，材料应有材质检验证明及产品出厂合格证。

防雷接地及接地装置安装方案：1、材料要求⑴所有金属材料均用镀锌件，如圆钢、角钢、扁钢、钢管、卡子、螺丝、螺栓、垫片等。

⑵卡子最好采用顶卡式，且应具有强度，不易变形。

⑶引下线甩出女儿墙处采用2根Φ12的镀锌圆钢。

2、焊接要求⑴连接应采用焊接，焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青做防腐处理。

防雷接地焊接要求：1 双面焊，焊接长度大于6D。

⑵焊接点光滑平整无咬肉、加渣、漏焊现象，清除药皮，银粉防腐。

采用搭接焊时，其焊接长度如下：①镀锌扁钢焊接长度不得小于其宽度的2倍，且至少焊三边，惯弯不能太死，直线段不得有明显弯曲，并应立放。

②镀锌圆钢焊接长度为其直径的6倍，并应双面施焊。

③镀锌圆钢与镀锌圆钢焊接，焊接长度为圆钢直径的6倍。

④镀锌扁钢与镀锌钢管（或角钢）焊接时，为了连接可靠，除应在接触部位两侧进行焊接外，还应将扁钢本身弯成弧形（或直角）与钢管（或角钢）焊接。

⑤扁钢接地线做Ｔ型焊接时，暗敷设时可扭弯搭接焊接或采用Ｔ型焊接加辅助焊片，以保证其搭焊长度，明敷设时采用90 度立弯搭接焊接。

⑥每种焊接方法应保证同一工程焊接处的搭接长度一致，尤其在明装做法时，更应严格要求。

3、接地装置：⑴利用无防水底板钢筋或深基础做接地体，应按设计要求，将底板钢筋搭接焊好；⑵将柱内两根相临或对角的钢筋与底板钢筋搭接焊好，并将柱内主筋用色标作好标记，色标颜色在同一单位工程中，应一致并与土建工程上用的颜色区分开。

4、接地干线⑴室外接地干线敷设：室外接地干线一般敷设在沟内，回填土应压实但不需打夯，末端露出地面500mm，以便接引线。

⑵室内接地干线明敷设：①室内接地干线多为明敷设，但部分设备连接的支线需经地面也可埋在混凝土内。

②明敷设接地线不应妨碍设备的拆除与检修。

③接地线应水平或垂直敷设，也可沿建筑物表面平行敷设，不应有高低起伏及弯曲情况；④接地线沿建筑物墙壁敷设时，接地干线距地面应不小于200mm，距墙面不小于10m，支持件间的水平直线距离一般为1m，垂直部分为1.5m，转弯部分为0.5m。

接地装置安装施工方案接地装置安装施工方案一、施工准备1.1施工前搞清楚接地网的设计图纸及相关技术资料。

1.2检查接地装置的整体质量是否合格，并准备相应的工具和设备。

1.3与有关电力部门进行联系，确保施工现场的电力情况正常。

二、施工步骤2.1确定接地装置的安装位置，根据设计要求在场地上进行测量和标志。

2.2使用钻孔机对接地装置的安装位置进行钻孔，孔深根据设计要求确定。

2.3清理孔底，确保孔底平整。

2.4将接地装置放入孔中并调整位置，使其与地面齐平。

2.5用专用混凝土对接地装置进行加固，确保其稳定性。

2.6进行接地网的绑扎工作，使接地装置与其他接地电极良好连接。

2.7对接地网与接地装置的连接处进行检查，确保连接牢固。

三、施工注意事项3.1施工过程中应遵守相关安全操作规程，确保施工人员的人身安全。

3.2在施工现场设置警示标志，提醒周边人员注意施工区域。

3.3施工现场应保持整洁，禁止乱堆乱放，确保施工顺利进行。

3.4施工过程中应密切关注天气变化，遇雷雨等恶劣天气应暂停施工。

3.5检测接地装置的接地电阻，确保其符合相关安全规定。

四、施工验收4.1施工完成后，进行施工质量的全面检查，确保各项指标符合设计要求。

4.2检查接地装置与其他设备的接地连接是否良好。

4.3对接地装置的安装位置进行记录，并制作安装记录表格。

4.4与相关部门进行验收，确保接地装置的安装质量符合相关要求。

以上是接地装置安装施工方案的基本内容，具体施工中还需要根据实际情况进行调整和改进。

在施工过程中，施工人员应严格按照相关要求进行作业，确保接地装置的安装质量和安全可靠性。

2材料要求
搭接元钢φ12质量、型号、规格符合国家标准，且有出厂合格证及检验报告，元钢焊接用焊条采用结422，螺纹钢焊接用焊条采用结502，符合要求有合格证。
3施工要求
3.1接地线利用条形基础底板钢筋任意一根主根钢筋做为接地极，钢筋必须大于等于φ14mm，此钢筋沿基础外围外沿四周连通敷设，中间部分接图施工，且焊接牢固，焊接采用搭接焊接工艺，搭接长度为镀锌圆钢φ14的6倍直径，且不少于100mm，双面焊接。接地线与柱子主筋相焊接，采用搭接元钢焊接连接，搭接长度为搭接元钢6倍直径，构造柱主筋按图示连接，小于φ16mm必须连通4根，大于φ16mm连通2根。于每个引上线处±0.00以上1800mm处焊接镀锌扁铁40×4mm一块做测试点，不得小于4处。
施工要求31接地线利用条形基础底板钢筋任意一根主根钢筋做为接地极钢筋必须大于等于14mm此钢筋沿基础外围外沿四周连通敷设中间部分接图施工且焊接牢固焊接采用搭接焊接工艺搭接长度为镀锌圆钢14倍直径且不少于100mm双面焊接

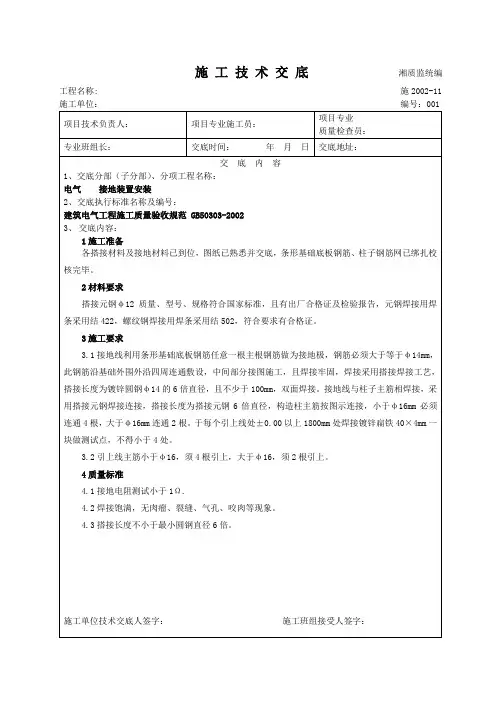

施工技术交底湘质监统编
工程名称:施2002-11
施工单位：编号：001
项目技术负责人：
3.2引上线主筋小于φ16，须4根引上，大于φ16，须2根引上。
4质量标准
4.1接地电阻测试小于1Ω.
4.2焊接4.3搭接长度不小于最小圆钢直径6倍。
施工单位技术交底人签字：施工班组接受人签字：
项目专业施工员：
项目专业
质量检查员：
专业班组长：
交底时间：年月日
交底地址：
交底内容
1、交底分部（子分部）、分项工程名称：
电气接地装置安装
2、交底执行标准名称及编号：
建筑电气工程施工质量验收规范GB50303-2002
3、交底内容：

接地装置安装施工操作规程及质量要求本操作规程和质量要求适用于本公司承担的建筑接地装置的安装1.0施工准备1.1材料要求1.1.1镀锌扁钢、角钢、圆钢1.1.2焊条、防腐涂料、银粉1.2主要机具1.2.1电锤、焊机1.2.2手锤、大锤、钢锯、卷尺1.3操作条件1.3.1接地体操作条件1、根据设计位置清理现场。

2、底板钢筋与柱钢筋连接已绑扎。

3、桩基础中钢筋和柱钢筋之间的连接已绑定。

1.3.2接地干线操作条件1、支架安装完成。

2、保护管已预埋。

3、土建抹灰完成。

1.3.3支架安装操作条件1、各种支架已运至现场。

2、结构工程已完成。

3、室外必须有脚手架或梯子。

1.3.4防雷引下线黑暗的敷设操作条件1、建筑物（或构筑物）有脚手架或爬梯，满足人工操作条件。

2、当主钢筋用作引下线时，钢筋绑扎完毕。

1.3.5防雷引下线光线充足的敷设操作条件2、建筑物（或构筑物）有可以由人操作的脚手架或梯子。

3、土建外装修完成。

1.3.6避雷带与均压环安装操作条件。

土建圈梁钢筋绑扎时，配合作此项工作。

1.3.7避雷器安装操作条件。

1、接地体和引下线必须完成。

2、支架安装完成。

3、具备矫直场地和垂直运输条件。

1.3.8避雷器安装操作条件。

1、接地体和引下线必须完成。

2、需要脚手架处，脚手架搭设完成。

3、土建结构工程已完，并用结构施工完成预埋件。

2.0操作流程工艺流程支架避雷器引下线光线充足的敷防雷网络接地干线接地体黑暗的敷避雷带均压环2.1接地体安装工艺人工接地体（极）安装应符合以下规定：1、人工接地体（极）的最小尺寸：圆钢不小于Φ16mm，角钢不小于40×40×4mm，钢管内径不小于13mm，壁厚不小于2.5mm。

2、接地体的埋设深度不应小于0.6m。

角钢和钢管接地体应垂直配置。

3、垂直接地体长度不应小于2.5m，它们之间的间距通常不应小于5m。

4、接地体埋置位置不应小于1.5m；遇在垃圾灰渣等地埋设接地体时，应换土，并分层夯实。

1 总则1．0．1 为保证接地装置安装工程的施工质量，促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。

1.0.2 本规范适用于电气装置的接地装置安装工程的施工及验收。

1.0.3 接地装置的安装应由工程施工单位按已批准的设计要求施工，工程建设管理单位和监理单位应有专人负责监督。

1.0.4 接地装置施工采用的器材应符合国家现行技术标准的规定，并应有合格证件。

1.0.5 施工中的安全技术措施应符合本规范和现行有关安全标准的规定。

11.0.6 接地装置的安装应配合建筑工程的施工；隐蔽部分必须在覆盖前会同有关单位作好中间检查及验收记录。

1.0.7 各种电气装置与主接地网的连接必须可靠，接地装置的焊接质量应符合本规范第3.4.2条的规定，接地电阻应符合设计规定，扩建接地网与原接地网应为多点连接。

1.0.8 接地装置验收测试应在土建完工后尽快安排进行；对高土壤电阻率地区的接地装置，在接地电阻难以满足要求时，应由设计确定采取相应措施，验收合格后方可投入运行。

1.0.9 接地装置的施工及验收，除应按本规范的规定执行外，尚应符合国家现行的有关标准规的规定。

22 术语和定义2.0.1接地体（极）grounding conductor埋入地中并直接与大地接触的金属导体，称为接地体（极）。

接地体分为水平接地体和垂直接地体。

2.0.2自然接地体natural earthing electrode可利用作为接地用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建筑物的基础、金属管道和设备等，称为自然接地体。

2.0.3接地线grounding conductor电力设备、杆塔的接地螺栓与接地体或零线连接用的在正常情况下不载流的金属导体，称为接3地线。

2.0.4接地装置grounding connection接地体和接地线的总和，称为接地装置。

2.0.5接地grounded将电力系统或建筑物电气装置、设施过电压保护装置用接地线与接地体连接，称为接地。

接地装置安装作业标准一、目的本标准规定了接地装置安装作业的施工准备、施工步骤、质量标准与检验、安全注意事项等要求，以确保接地装置的安装质量及作业安全。

二、适用范围本标准适用于电气设备接地装置的安装作业，包括接地电阻的测量、接地装置的安装及验收等。

三、施工准备1. 设计审查：施工前应对接地装置的设计图纸进行审查，确保图纸符合国家相关标准、规范要求，并明确接地电阻要求。

2. 材料准备：根据设计图纸及工程量清单，准备所需的接地材料，如接地极、连接导体、接地线等，确保规格、型号符合设计要求。

3. 工具准备：准备安装所需的工具和仪器，如电钻、电焊机、万用表、接地电阻测试仪等。

4. 安全防护：制定安全技术措施，准备好安全防护用品，如绝缘手套、绝缘鞋、安全带等。

5. 作业人员培训：对接地装置安装人员进行技术培训和安全教育，确保其熟悉施工方案、操作规程和质量标准。

四、施工步骤1. 基础制作：按设计要求制作接地极的基础，确保位置准确、基础牢固。

2. 接地极安装：将接地极按设计要求埋设于地下，确保接地极之间的间距符合规范要求。

3. 连接导体焊接：将接地母线、设备接地线等连接导体焊接在一起，形成接地网络。

焊接应符合相关规范要求，确保焊接质量。

4. 接地线敷设：将接地线按设计要求敷设至各设备接地端子处，确保接地线固定牢固、标识清晰。

5. 接地电阻测量：在接地装置安装完成后，使用接地电阻测试仪测量接地电阻值，确保符合设计要求。

6. 验收与调试：对安装完成的接地装置进行验收与调试，检查各部分是否符合设计要求及安全规定，并进行必要的调整和优化。

五、质量标准与检验1. 焊接质量：焊接应饱满、平滑，无夹渣、气孔等缺陷。

焊缝应按规定进行防腐处理。

2. 接地电阻：接地电阻值应符合设计要求，一般不大于4欧姆。

使用接地电阻测试仪进行测量时，应确保测试环境符合要求，避免干扰影响测试结果。

3. 导体连接：连接导体应按规定连接牢固，接触面应无锈蚀、油污等杂物。

3.2引上线主筋小于φ16，须4根引上，大于φ16，须2根引上。
4质量标准
4.1接地电阻测试小于1Ω.
4.2焊接饱满，无肉瘤、裂缝、气孔、咬肉等现象。
4.3搭接长度不小于最小圆钢直径6倍。
施工单位技术交底人签字：施工班组接受人签字：
施工技术交底湘质监统编工程名称:施20 Nhomakorabea2-11
施工单位：编号：001
项目技术负责人：
项目专业施工员：
项目专业
质量检查员：
专业班组长：
交底时间：年月日
交底地址：
交底内容
1、交底分部（子分部）、分项工程名称：
电气接地装置安装
2、交底执行标准名称及编号：
建筑电气工程施工质量验收规范GB50303-2002
3、交底内容：
1施工准备
各搭接材料及接地材料已到位，图纸已熟悉并交底，条形基础底板钢筋、柱子钢筋网已绑扎校核完毕。
2材料要求
搭接元钢φ12质量、型号、规格符合国家标准，且有出厂合格证及检验报告，元钢焊接用焊条采用结422，螺纹钢焊接用焊条采用结502，符合要求有合格证。
3施工要求
3.1接地线利用条形基础底板钢筋任意一根主根钢筋做为接地极，钢筋必须大于等于φ14mm，此钢筋沿基础外围外沿四周连通敷设，中间部分接图施工，且焊接牢固，焊接采用搭接焊接工艺，搭接长度为镀锌圆钢φ14的6倍直径，且不少于100mm，双面焊接。接地线与柱子主筋相焊接，采用搭接元钢焊接连接，搭接长度为搭接元钢6倍直径，构造柱主筋按图示连接，小于φ16mm必须连通4根，大于φ16mm连通2根。于每个引上线处±0.00以上1800mm处焊接镀锌扁铁40×4mm一块做测试点，不得小于4处。

1
人工接地装置或利用建筑物基础钢筋的接地装置测试点设置
第24.1.1条
符合要求
2
测试接地装置的接地电阻值
第24.1.2条
符合要求
3
防雷接地的人工接地干线埋设经人行道路处埋设
第24.1.3条
∕
4
接地模块埋设
第24.1.4条
∕
5
接地模块应水平或垂直就位，保持与原土层接触良好
第24.1.5条
∕Байду номын сангаас
6
7
一
般
项
目
1
设计无要求时，接地装置的埋设深度、间距、搭接长度
第24.2.1条
符合要求
2
设计无要求时，接地装置的最小允许规格、尺寸
第24.2.2条
符合要求
3
接地模块应集中引线，用干线把接地模块并联焊成环路，干线的材质与接地模块焊接点的材质相同，钢制的采用浸镀锌扁钢，引出线不少于二处。
第24.2.3条
∕
4
5
6
7
8
接地装置安装检验批质量验收记录
GB50303-2002
工程名称
分项工程名称
接地装置安装
施工单位
验 收 部 分
基础 - / - 轴
-12.30~-9.70M
施工执行标准
名称及编号
项 目 经 理
专 业 工 长
分包单位
/
分包项目
经 理
/
施工班组长
质量验收规范的规定
施工单位检查评定记录
监理单位验收记录
主 控 项 目
施 工 单 位
检查评定结果
检查主控项目2项和一般项目2项均符合设计及施工质量验收规范要求。
