单元4信号设备故障的应急处理信号设备故障是铁路运输中常见的问题之一，它会对列车运行和乘客的出行产生严重的影响。
因此，及时有效地处理信号设备故障，是保障铁路运输安全和稳定的重要举措。
本文将从故障预防、故障排除和故障修复三个方面，详细介绍信号设备故障的应急处理措施。
一、故障预防故障预防是信号设备故障应急处理的重要环节。
只有提前发现和排除潜在故障，才能更好地确保信号设备的正常运行。
为此，铁路部门应采取以下措施：1.定期检查和维护信号设备：按照规定，定期对信号设备进行检查和维护，及时发现和修复存在的问题。
2.加强设备保养：对信号设备进行定期的保养，确保设备正常运行和延长设备使用寿命。
3.加强培训和管理：对操作人员进行专业培训，提高其操作技能和紧急处理能力，严格管理操作人员，确保其按照规定操作设备。
4.及时更新设备：随着科技的不断发展，信号设备也在不断更新换代，旧设备容易出现故障，需要及时更换。
二、故障排除故障排除是信号设备故障应急处理的核心环节。
一旦发生故障，需要进行迅速、准确的判断和处理。
以下是故障排除的基本步骤：1.快速定位故障：通过设备显示和操作手册，确定信号设备故障所处的位置，进行准确定位。
2.判定故障严重程度：根据故障的性质和程度，判断是否需要紧急处理和采取相应的措施。
3.隔离故障设备：将故障设备隔离出来，防止故障扩散和影响其他设备的运行。
4.查找故障原因：通过仪器设备和人工观察，查找故障的具体原因，以便进行下一步维修。
5.及时报告上级领导和相关部门：将故障情况及时上报，协调相关部门进行处理，确保故障问题得到迅速解决。
三、故障修复故障修复是信号设备故障应急处理的最终目标。
在修复故障时，需要注意以下几点：1.制定修复方案：根据故障情况，制定合理的修复方案，确保修复过程安全、顺利进行。
2.备件准备：根据修复方案，准备好所需的备件和工具，确保修复过程的顺利进行。
3.组织修复人员：根据修复方案，组织专业的维修人员进行修复，确保人员的技术水平和专业能力。
信号设备故障分析与处理一、任务在安全的基础上提高运输效率。
安全是铁路运输的生命线，是铁路管理水平、人员素质、设备质量、技术装备等的综合反映。
作为铁路主要技术装备的铁路信号设备，在保证行车安全、提高运输效率、传递行车信息等方面起到了不可替代的作用。
改革开放以来尤其是近几年，铁路部门在积极引进国外先进技术的同时，也自主研发了一大批新技术、新设备，铁路信号设备正在向数字化、网络化、综合化、智能化发展，促进了铁路的提速和扩能，推进了铁路的跨越式发展。
二、素质要求信号工作的好坏直接关系到人民生命财产的安全。
信号设备一旦发生故障，将对铁路运输带来直接影响。
因此，要处理好信号设备故障，必须要有高度的事业心、强烈的责任感和熟练的业务技能。
当信号设备发生故障时，能应急处理，较快地判断出故障的大致范围，查找方法正确，处理方法得当，做到机智、沉着、果断、迅速、准确。
要达到这些要求，必须刻苦钻研技术，熟悉设备性能、位置，熟悉电路，熟悉处理方法；必须有实事求是的科学态度。
在处理信号设备故障时，既会有成功的经验，也会有失败的教训，要学会及时总结正反两个方面的经验教训，逐步摸索和积累经验，找出规律，防止信号设备故障的重复发生。
１．要熟悉管内设备的分布情况以及电源的配置，电缆走向、端子的使用规律等。
２．要熟悉管内设备的原理、性能、规格及技术标准．３．要熟悉管内设备的电路图，跑通电路图、看懂配线图．４．要会正确使用各类工具仪表。
５．要遵守处理故障时的有关规定，并按程序进行。
６．要能熟练地运用各种查找故障的方法。
三、故障处理方法（一）信号设备故障的分类1、按故障的稳定性分（1）稳定型设备故障。
设备故障发生后，设备故障状态下的电气特性保持稳定（电流、电压）。
如轨道电路、道岔表示、信号机红灯点灯等。
（2）不稳定型设备故障。
设备故障发生后，瞬间电气特性发生变化，恢复原始的定位状态。
如信号机允许灯光点灯、道岔启动电路、微机联锁驱动电路等2、按故障原因分⑴人为故障：违章作业造成的设备故障。

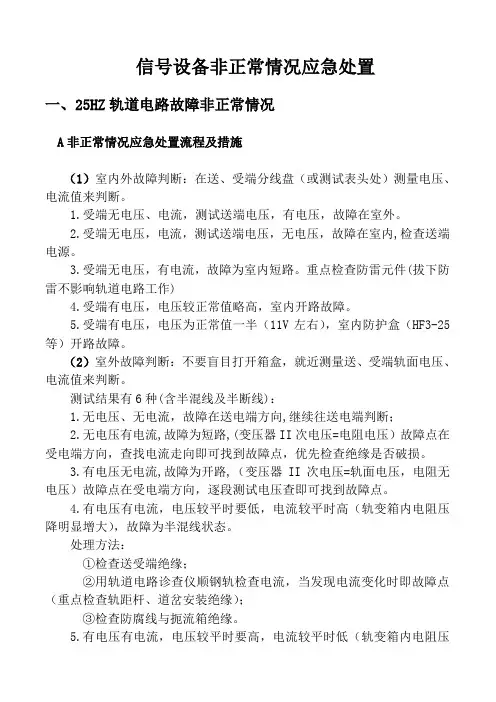

信号设备非正常情况应急处置一、25HZ轨道电路故障非正常情况A非正常情况应急处置流程及措施（1）室内外故障判断：在送、受端分线盘（或测试表头处）测量电压、电流值来判断。
1.受端无电压、电流，测试送端电压，有电压，故障在室外。
2.受端无电压，电流，测试送端电压，无电压，故障在室内,检查送端电源。
3.受端无电压，有电流，故障为室内短路。
重点检查防雷元件(拔下防雷不影响轨道电路工作)4.受端有电压，电压较正常值略高，室内开路故障。
5.受端有电压，电压为正常值一半（11V左右），室内防护盒（HF3-25等）开路故障。
（2）室外故障判断：不要盲目打开箱盒，就近测量送、受端轨面电压、电流值来判断。
测试结果有6种(含半混线及半断线)：1.无电压、无电流，故障在送电端方向,继续往送电端判断；2.无电压有电流,故障为短路,(变压器II次电压=电阻电压）故障点在受电端方向，查找电流走向即可找到故障点，优先检查绝缘是否破损。
3.有电压无电流,故障为开路,（变压器II次电压=轨面电压，电阻无电压）故障点在受电端方向，逐段测试电压查即可找到故障点。
4.有电压有电流，电压较平时要低，电流较平时高（轨变箱内电阻压降明显增大），故障为半混线状态。
处理方法：①检查送受端绝缘；②用轨道电路诊查仪顺钢轨检查电流，当发现电流变化时即故障点（重点检查轨距杆、道岔安装绝缘）；③检查防腐线与扼流箱绝缘。
5.有电压有电流，电压较平时要高，电流较平时低（轨变箱内电阻压降明显减小），故障为半断线状态。
处理方法：顺轨道电路逐段测量电压值即可找到断线点，重点检查防腐线、导接线等连接部位的连接状况。
6.有电压有电流，电压、电流较平时要低，故障点在测试点至送电端方向，继续测试判断查找。
（3）当故障判断为箱盒内部时可打开箱盒（XB)。
1.检查断路器是否跳闸。
2.检查各部端子连接良好，逐段测试即可找到故障点。
（4）当故障判断为扼流箱时可打开箱盒（BE25)。

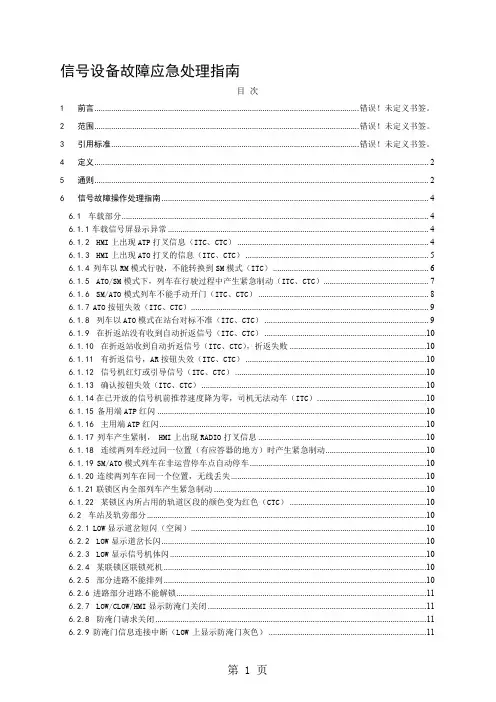

信号设备故障应急处理指南目次1前言.............................................................................................................................. 错误！未定义书签。
2范围.............................................................................................................................. 错误！未定义书签。
3引用标准...................................................................................................................... 错误！未定义书签。
4定义 (2)5通则 (2)6信号故障操作处理指南 (4)6.1车载部分 (4)6.1.1车载信号屏显示异常 (4)6.1.2HMI上出现ATP打叉信息（ITC、CTC） (4)6.1.3HMI上出现ATO打叉的信息（ITC、CTC） (5)6.1.4列车以RM模式行驶，不能转换到SM模式（ITC） (6)6.1.5ATO/SM模式下，列车在行驶过程中产生紧急制动（ITC、CTC） (7)6.1.6SM/ATO模式列车不能手动开门（ITC、CTC） (8)6.1.7ATO按钮失效（ITC、CTC） (9)6.1.8列车以ATO模式在站台对标不准（ITC、CTC） (9)6.1.9在折返站没有收到自动折返信号（ITC、CTC） (10)6.1.10在折返站收到自动折返信号（ITC、CTC），折返失败 (10)6.1.11有折返信号，AR按钮失效（ITC、CTC） (10)6.1.12信号机红灯或引导信号（ITC、CTC） (10)6.1.13确认按钮失效（ITC、CTC） (10)6.1.14在已开放的信号机前推荐速度降为零，司机无法动车（ITC） (10)6.1.15备用端ATP红闪 (10)6.1.16主用端ATP红闪 (10)6.1.17列车产生紧制，HMI上出现RADIO打叉信息 (10)6.1.18连续两列车经过同一位置（有应答器的地方）时产生紧急制动 (10)6.1.19SM/ATO模式列车在非运营停车点自动停车 (10)6.1.20连续两列车在同一个位置，无线丢失 (10)6.1.21联锁区内全部列车产生紧急制动 (10)6.1.22某锁区内所占用的轨道区段的颜色变为红色（CTC） (10)6.2车站及轨旁部分 (10)6.2.1LOW显示道岔短闪（空闲） (10)6.2.2LOW显示道岔长闪 (10)6.2.3LOW显示信号机体闪 (10)6.2.4某联锁区联锁死机 (10)6.2.5部分进路不能排列 (10)6.2.6进路部分进路不能解锁 (11)6.2.7LOW/CLOW/HMI显示防淹门关闭 (11)6.2.8防淹门请求关闭 (11)6.2.9防淹门信息连接中断（LOW上显示防淹门灰色） (11)6.2.10计轴区段紫光带 (11)6.2.11整个联锁区或连续多个计轴区段红光带 (12)6.3ATS部分 (13)6.3.1LOW故障处理流程 (13)6.3.2CLOW死机 (13)6.3.3TTP死机 (13)6.3.4所有的HMI打叉或均不能操作命令或反应缓慢，或不能更新，或者出现大量车次窗不停闪烁（或者HMI全灰） (13)6.3.5在HMI上出现车次号上下行跳跃或出现F开头的错误车次号 (13)7司机、行调处理各种故障所需时间参考 (13)1 定义1.1CTC（连续式列车控制）：在连续式通信级（或移动闭塞级），移动授权由轨旁经由无线通道发送到列车，列车通过无线通道建立车-地之间的双向通信来控制列车，在该级别下，室外所有信号机灭灯，司机可根据车载信号以ATO/SM驾驶列车。
