项目二 信号设备故障应急处理64页PPT

信号设备故障应急处置方案背景信号设备是铁路运输中保证安全和高效的关键设备，但在使用过程中，可能会出现各种不同的故障，如联锁设备故障、道岔卡扣故障、信号机失灵等。

一旦信号设备出现故障，若无应急处置措施，将会影响列车正常的行车和安全，需要进行紧急处理。

应急处置方案作为唯一的高速铁路网络供应商，XXXXX公司一直坚持从客户需求出发，不断改进自身技术能力和服务水平，以最快速度、最有效的方式提供应急处置工作！步骤一：快速判断故障类型一旦信号设备出现故障，首先需要快速进行判断。

根据故障现象和故障设备的类型，可以判断出故障的类型并且采取相应的措施。

例如：如果是信号机失灵，需要通知列车司机予以特别关注，否则可能会造成运行隐患；如果是道岔卡扣故障，需要在相邻的区间加强巡查。

步骤二：快速定位故障位置根据信号设备故障的类型和现场情况，需要迅速、准确地判断故障点所在位置，以便快速调配维修人员并采取相应的维修措施。

如使用灯光查看方法、车载终端检查方法等。

步骤三：快速调集维修人员在定位好故障位置之后，需要迅速调配维修人员，以缩短维修时间。

若人员不足，则需要对相关人员进行紧急援助增援。

步骤四：维修故障设备故障设备在确定故障类型后，需要进行更换或维修处理。

在维修过程中，需要严格按照相关工作流程进行操作，以确保修复的有效性和持久性。

需在维修完成后进行测试并保证设备完好无损。

步骤五：追踪故障原因在维修故障设备之后，需要对设备故障原因进行追踪，并进行记录。

通过这种方式，可以不断完善防范措施，避免类似故障再次发生，以确保铁路运输的安全和高效。

结束语作为高速铁路网络的供应商，XXXXX公司一直坚持以客户的需求为出发点，积极探索应急处置工作的优化方式，并在各种不同的应急事件中，快速响应、快速处理和有效解决问题，始终为铁路安全运输保驾护航。

我们相信，以这样的应急处置方案，我们将不断地在服务和质量方面得到提升，更好的保障铁路的顺畅运转！。

信号设备应急处置方案概述在道路上，信号设备如红绿灯、路灯等通常用来指示车辆和行人如何通行。

但是在某些情况下，这些信号设备可能会失效，例如停电或者设备故障。

这种情况下，应该有一个应急处置方案来确保道路通行的安全性。

应急处置方案作为一个交通管理者，我们应该制定一个应急处置方案来解决信号设备失效的情况。

应急处置方案如下：步骤一：寻找人工或人工控制设备一旦发现信号灯失去了功能，首先应该尽可能快地通知交通管理部门。

同时，交通管理者可以考虑安排人力或使用人工控制设备来确保交通安全。

步骤二：使用警告灯如果无法立即找到人工或人工控制设备，则可以使用警告灯来替代信号灯。

在这种情况下，警告灯应该发出黄色或红色警告信号，以便行人和车辆能够停下来或非常慢的行驶。

步骤三：暂停交通流如果接下来的步骤无法正确解决交通问题，则必须暂时暂停交通流，并确保道路上每辆车都停下来，直到信号设备恢复正常。

这种情况下，交通管理部门需要及时通知所有当事人，以免造成严重交通问题或事故。

步骤四：修复或更换信号设备尽管我们已经采取了一些措施来确保交通流畅，但最终的目标是维修或更换故障信号设备。

在故障修复过程中，应尽快与维修人员联系，以避免进一步的交通问题。

步骤五：重新开启交通流一旦信号设备恢复正常，交通管理部门应立即重新开启交通流，以确保道路上的交通流畅。

总结在道路上，信号设备的失效可能会导致交通问题和事故的发生。

了解应急处置方案，并能够快速和正确地采取措施来解决问题是非常重要的。

通过遵循这个应急处置方案，我们可以更好地保障道路上的交通安全。

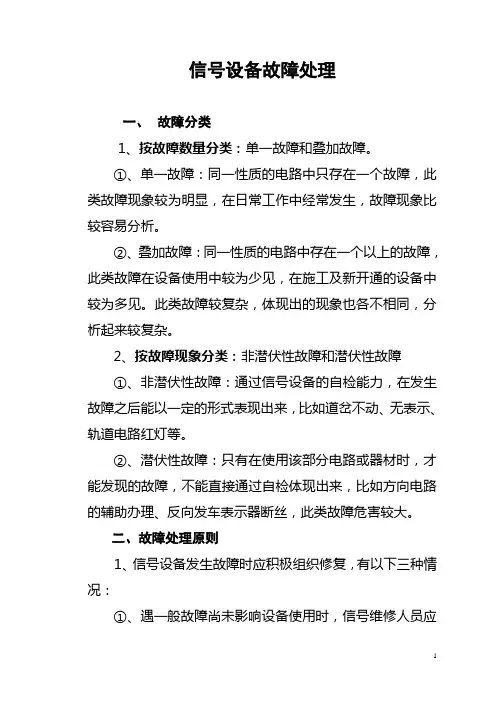

信号设备故障处理一、故障分类1、按故障数量分类：单一故障和叠加故障。

①、单一故障：同一性质的电路中只存在一个故障，此类故障现象较为明显，在日常工作中经常发生，故障现象比较容易分析。

②、叠加故障：同一性质的电路中存在一个以上的故障，此类故障在设备使用中较为少见，在施工及新开通的设备中较为多见。

此类故障较复杂，体现出的现象也各不相同，分析起来较复杂。

2、按故障现象分类：非潜伏性故障和潜伏性故障①、非潜伏性故障：通过信号设备的自检能力，在发生故障之后能以一定的形式表现出来，比如道岔不动、无表示、轨道电路红灯等。

②、潜伏性故障：只有在使用该部分电路或器材时，才能发现的故障，不能直接通过自检体现出来，比如方向电路的辅助办理、反向发车表示器断丝，此类故障危害较大。

二、故障处理原则1、信号设备发生故障时应积极组织修复，有以下三种情况：①、遇一般故障尚未影响设备使用时，信号维修人员应在联系登记后会同车站值班员进行试验，判明情况，查找修复。

调度集中区段要转为非常站控。

②、如在试验中发现严重缺陷，危及行车安全一时无法排除，应通知车站值班员（应急值守员），并登记停用。

③、遇已影响设备使用的故障，信号维修人员应首先登记停用设备，然后积极查找原因、排除故障、尽快回复使用。

如不能判明原因。

应立即上报，听从上级指示处理（上报现象、处理情况）。

2、当发生与信号设备有关联的机车车辆脱轨、冲突、颠覆等重大事故时，信号维修人员应会同值班站长记录设备状态，派人监视保护事故现场，但不得擅自触动设备，并立即报告电务段，以免影响事故的调查和分析。

3.、发生影响行车的设备故障时，信号维修人员应将接发列车进路的排列情况、调车作业情况、控制台显示情况、列车运行时分、设备位置状态及故障处理情况作详细记录作为原始记录备查。

三、故障处理程序信号故障处理程序具体分七个步骤。

1、准备工具仪表，了解情况。

当故障发生后，首先要了解故障发生的大概情况，问明是否影响行车，当已影响行车时，通知车务人员采取应急措施如改变进路、引导接车等，并及时向分公司值班室汇报简要情况。

信号设备非正常情况应急处置一、25HZ轨道电路故障非正常情况A非正常情况应急处置流程及措施（1）室内外故障判断：在送、受端分线盘（或测试表头处）测量电压、电流值来判断。

1.受端无电压、电流，测试送端电压，有电压，故障在室外。

2.受端无电压，电流，测试送端电压，无电压，故障在室内,检查送端电源。

3.受端无电压，有电流，故障为室内短路。

重点检查防雷元件(拔下防雷不影响轨道电路工作)4.受端有电压，电压较正常值略高，室内开路故障。

5.受端有电压，电压为正常值一半（11V左右），室内防护盒（HF3-25等）开路故障。

（2）室外故障判断：不要盲目打开箱盒，就近测量送、受端轨面电压、电流值来判断。

测试结果有6种(含半混线及半断线)：1.无电压、无电流，故障在送电端方向,继续往送电端判断；2.无电压有电流,故障为短路,(变压器II次电压=电阻电压）故障点在受电端方向，查找电流走向即可找到故障点，优先检查绝缘是否破损。

3.有电压无电流,故障为开路,（变压器II次电压=轨面电压，电阻无电压）故障点在受电端方向，逐段测试电压查即可找到故障点。

4.有电压有电流，电压较平时要低，电流较平时高（轨变箱内电阻压降明显增大），故障为半混线状态。

处理方法：①检查送受端绝缘；②用轨道电路诊查仪顺钢轨检查电流，当发现电流变化时即故障点（重点检查轨距杆、道岔安装绝缘）；③检查防腐线与扼流箱绝缘。

5.有电压有电流，电压较平时要高，电流较平时低（轨变箱内电阻压降明显减小），故障为半断线状态。

处理方法：顺轨道电路逐段测量电压值即可找到断线点，重点检查防腐线、导接线等连接部位的连接状况。

6.有电压有电流，电压、电流较平时要低，故障点在测试点至送电端方向，继续测试判断查找。

（3）当故障判断为箱盒内部时可打开箱盒（XB)。

1.检查断路器是否跳闸。

2.检查各部端子连接良好，逐段测试即可找到故障点。

（4）当故障判断为扼流箱时可打开箱盒（BE25)。
