吸波材料的制备及其研究方法.方案

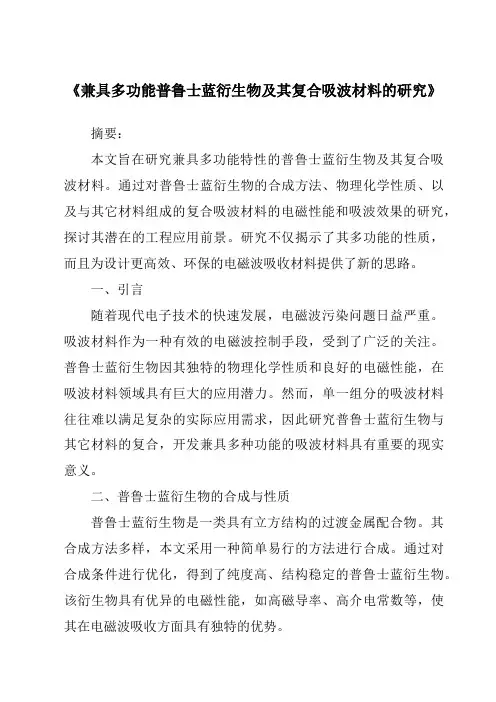

《兼具多功能普鲁士蓝衍生物及其复合吸波材料的研究》摘要：本文旨在研究兼具多功能特性的普鲁士蓝衍生物及其复合吸波材料。

通过对普鲁士蓝衍生物的合成方法、物理化学性质、以及与其它材料组成的复合吸波材料的电磁性能和吸波效果的研究，探讨其潜在的工程应用前景。

研究不仅揭示了其多功能的性质，而且为设计更高效、环保的电磁波吸收材料提供了新的思路。

一、引言随着现代电子技术的快速发展，电磁波污染问题日益严重。

吸波材料作为一种有效的电磁波控制手段，受到了广泛的关注。

普鲁士蓝衍生物因其独特的物理化学性质和良好的电磁性能，在吸波材料领域具有巨大的应用潜力。

然而，单一组分的吸波材料往往难以满足复杂的实际应用需求，因此研究普鲁士蓝衍生物与其它材料的复合，开发兼具多种功能的吸波材料具有重要的现实意义。

二、普鲁士蓝衍生物的合成与性质普鲁士蓝衍生物是一类具有立方结构的过渡金属配合物。

其合成方法多样，本文采用一种简单易行的方法进行合成。

通过对合成条件进行优化，得到了纯度高、结构稳定的普鲁士蓝衍生物。

该衍生物具有优异的电磁性能，如高磁导率、高介电常数等，使其在电磁波吸收方面具有独特的优势。

三、复合吸波材料的制备与性能研究本文通过将普鲁士蓝衍生物与其它材料进行复合，制备了多种复合吸波材料。

通过改变复合材料的组成和结构，研究其对电磁波吸收性能的影响。

实验结果表明，复合后的吸波材料具有更优异的吸波效果，能有效吸收特定频率范围内的电磁波。

此外，通过调节复合材料的组成比例和微观结构，可以实现吸波频带的调节和优化。

四、多功能特性的研究与应用普鲁士蓝衍生物及其复合吸波材料具有多种多功能特性。

首先，它们具有良好的电磁屏蔽效果，能有效减少电磁辐射对人体的危害。

其次，这些材料还具有较高的机械强度和化学稳定性，使其在恶劣环境下仍能保持良好的性能。

此外，部分普鲁士蓝衍生物还具有光催化、电化学储能等特性，为其在能源、环保等领域的应用提供了可能。

五、结论本文研究了兼具多功能的普鲁士蓝衍生物及其复合吸波材料的制备和性能。

PEDOT及与磁性复合材料的制备和吸波性能研究的开题报告题目：PEDOT及与磁性复合材料的制备和吸波性能研究一、简介随着信息技术的飞速发展，电磁波辐射对人体的危害越来越受到重视。

吸波材料在电磁波防护领域发挥着重要作用，因此研究吸波材料已成为当前研究的热点和难点之一。

PEDOT（聚3，4-乙烯基噻吩）是一种导电聚合物，在吸波材料的研究中具有重要潜力。

另外，将PEDOT与磁性复合材料进行混合，制备出PEDOT磁性复合材料，可以进一步提高吸波性能。

二、研究内容1. PEDOT单一材料的制备：选择适当的聚合催化剂、溶剂和配合物，制备出高导电性的PEDOT材料。

2. 磁性纳米材料的制备：选择肥料或硝晶石为原料，合成出不同尺寸和形状的磁性纳米颗粒。

3. PEDOT磁性复合材料的制备：将PEDOT和磁性纳米颗粒进行混合，并通过化学还原法、电化学沉积法等方法制备PEDOT磁性复合材料。

4. 吸波性能研究：利用微波吸收仪测试吸波材料的吸波性能，分析PEDOT磁性复合材料的吸波性能特点。

三、研究意义1. 提高吸波材料的性能：PEDOT磁性复合材料可以利用PEDOT的导电性和磁性纳米材料的磁性特性，实现对不同频率、不同强度电磁波的吸收，从而提高吸波材料的性能。

2. 拓展PEDOT的应用领域：PEDOT在导电、催化等领域已有广泛应用。

将PEDOT应用于吸波材料，可以拓展其应用领域，实现多功能化。

3. 推动磁性纳米材料的应用：磁性纳米材料在医学、环境治理等领域有很广泛的应用，将其应用于吸波材料的研究，可以推动其在电磁波防护中的应用。

四、研究方法1. PEDOT单一材料的制备方法：化学氧化聚合法、电化学聚合法等方法。

2. 磁性纳米材料制备方法：共沉淀法、热分解法、控制结晶法等方法。

3. PEDOT磁性复合材料制备方法：化学还原法、电化学沉积法等方法。

4. 吸波性能测试方法：微波吸收仪测试法。

五、研究进度1. 已经完成了PEDOT单一材料的制备及其物性测试；2. 正在进行磁性纳米材料的制备及其物性测试；3. 将在接下来的研究中进行PEDOT磁性复合材料的制备及其性能测试。

吸波超材料研究进展一、本文概述随着现代科技的不断进步，电磁波在通信、雷达、军事等领域的应用日益广泛，然而，电磁波的散射和干扰问题也随之凸显出来。

为了有效地解决这一问题，吸波超材料应运而生。

吸波超材料作为一种具有特殊电磁性能的人工复合材料，能够实现对电磁波的高效吸收，因此在隐身技术、电磁兼容、电磁防护等领域具有广阔的应用前景。

本文旨在综述吸波超材料的研究进展，包括其基本原理、设计方法、制备工艺以及应用现状等方面。

将介绍吸波超材料的基本概念和电磁特性，阐述其吸波原理及影响因素。

然后，将综述近年来吸波超材料在结构设计、材料选择以及性能优化等方面的研究成果。

接着，将讨论吸波超材料的制备方法，包括传统的物理法和化学法以及新兴的3D打印技术等。

将展望吸波超材料在未来的发展趋势和应用前景。

通过本文的综述，读者可以对吸波超材料的研究现状有全面的了解，并为进一步的研究和开发提供有益的参考。

二、吸波超材料的基本原理吸波超材料，作为一种人工设计的复合材料，其基本原理主要基于电磁波的干涉、散射、吸收和转换等物理过程。

吸波超材料通过特定的结构设计，能够有效地调控电磁波的传播行为，从而实现高效的电磁波吸收。

吸波超材料的设计往往采用亚波长结构，这种结构可以在微观尺度上调控电磁波的传播路径，使得电磁波在材料内部发生多次反射和干涉，从而增加电磁波与材料的相互作用时间，提高电磁波的吸收效率。

吸波超材料通常具有负的介电常数和负的磁导率，这使得电磁波在材料内部传播时，会经历与常规材料不同的物理过程。

当电磁波进入吸波超材料时，由于介电常数和磁导率的负值特性，电磁波的传播方向会受到调控，从而实现电磁波的高效吸收。

吸波超材料还可以通过引入损耗机制，如电阻损耗、介电损耗和磁损耗等，将电磁波的能量转化为其他形式的能量，如热能，从而实现电磁波的衰减和吸收。

这种损耗机制的设计对于提高吸波超材料的吸收性能至关重要。

吸波超材料的基本原理是通过调控电磁波的传播路径、改变电磁波的传播方向以及引入损耗机制，实现电磁波的高效吸收。

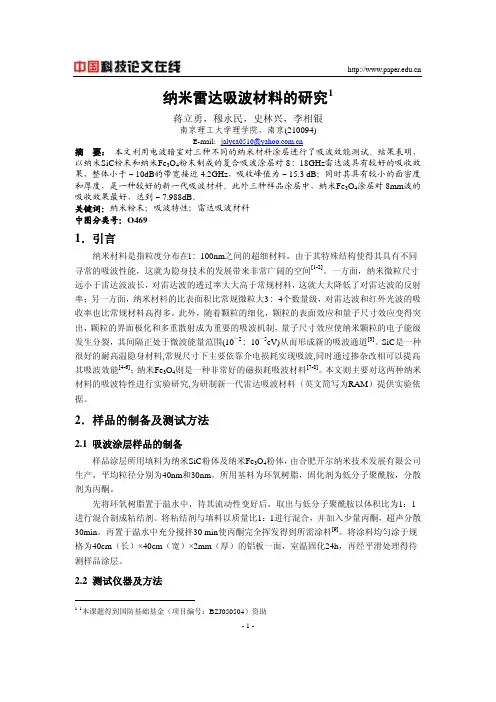

纳米雷达吸波材料的研究1蒋立勇，穆永民，史林兴，李相银南京理工大学理学院，南京(210094)E-mail ：jalyca0510@摘 要： 本文利用电波暗室对三种不同的纳米材料涂层进行了吸波效能测试。

结果表明，以纳米SiC 粉末和纳米Fe 3O 4粉末制成的复合吸波涂层对818GHz 雷达波具有较好的吸收效果，整体小于－10dB 的带宽接近4.2GHz ，吸收峰值为－15.3 dB ；同时其具有较小的面密度和厚度，是一种较好的新一代吸波材料。

此外三种样品涂层中，纳米Fe :3O 4涂层对8mm 波的吸收效果最好，达到－7.988dB 。

关键词：纳米粉末；吸波特性；雷达吸波材料 中图分类号：O4691．引言纳米材料是指粒度分布在l 100nm 之间的超细材料。

由于其特殊结构使得其具有不同寻常的吸波性能，这就为隐身技术的发展带来非常广阔的空间:[1-2]。

一方面，纳米微粒尺寸远小于雷达波波长，对雷达波的透过率大大高于常规材料，这就大大降低了对雷达波的反射率；另一方面，纳米材料的比表面积比常规微粒大34个数量级，对雷达波和红外光波的吸收率也比常规材料高得多。

此外，随着颗粒的细化，颗粒的表面效应和量子尺寸效应变得突出，颗粒的界面极化和多重散射成为重要的吸波机制，量子尺寸效应使纳米颗粒的电子能级发生分裂，其间隔正处于微波能量范围(10:－2:10－5eV)从而形成新的吸波通道[3]。

SiC 是一种很好的耐高温隐身材料,常规尺寸下主要依靠介电损耗实现吸波,同时通过掺杂改相可以提高其吸波效能[4-6]；纳米Fe 3O 4则是一种非常好的磁损耗吸波材料[7-8]。

本文则主要对这两种纳米材料的吸波特性进行实验研究,为研制新一代雷达吸波材料（英文简写为RAM ）提供实验依据。

2．样品的制备及测试方法2.1 吸波涂层样品的制备样品涂层所用填料为纳米SiC 粉体及纳米Fe 3O 4粉体，由合肥开尔纳米技术发展有限公司生产，平均粒径分别为40nm 和30nm 。

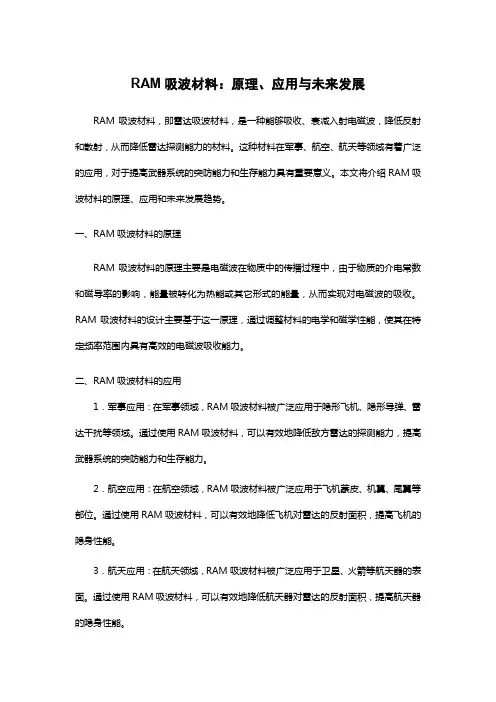

RAM吸波材料：原理、应用与未来发展RAM吸波材料，即雷达吸波材料，是一种能够吸收、衰减入射电磁波，降低反射和散射，从而降低雷达探测能力的材料。

这种材料在军事、航空、航天等领域有着广泛的应用，对于提高武器系统的突防能力和生存能力具有重要意义。

本文将介绍RAM吸波材料的原理、应用和未来发展趋势。

一、RAM吸波材料的原理RAM吸波材料的原理主要是电磁波在物质中的传播过程中，由于物质的介电常数和磁导率的影响，能量被转化为热能或其它形式的能量，从而实现对电磁波的吸收。

RAM吸波材料的设计主要基于这一原理，通过调整材料的电学和磁学性能，使其在特定频率范围内具有高效的电磁波吸收能力。

二、RAM吸波材料的应用1．军事应用：在军事领域，RAM吸波材料被广泛应用于隐形飞机、隐形导弹、雷达干扰等领域。

通过使用RAM吸波材料，可以有效地降低敌方雷达的探测能力，提高武器系统的突防能力和生存能力。

2．航空应用：在航空领域，RAM吸波材料被广泛应用于飞机蒙皮、机翼、尾翼等部位。

通过使用RAM吸波材料，可以有效地降低飞机对雷达的反射面积，提高飞机的隐身性能。

3．航天应用：在航天领域，RAM吸波材料被广泛应用于卫星、火箭等航天器的表面。

通过使用RAM吸波材料，可以有效地降低航天器对雷达的反射面积，提高航天器的隐身性能。

三、RAM吸波材料的未来发展随着科技的不断进步，RAM吸波材料的研究和应用也在不断发展和创新。

未来，RAM吸波材料将朝着以下几个方向发展：4．高性能化：提高RAM吸波材料的吸收率和宽频特性，使其在更广泛的频率范围内具有高效的电磁波吸收能力。

5．轻量化：减轻RAM吸波材料的重量，使其更适用于航空、航天等领域的轻量化需求。

6．智能化：将RAM吸波材料与传感器、电子信息等技术相结合，实现智能化的电磁波吸收和调控。

7．低成本化：通过优化制备工艺和推广应用，降低RAM吸波材料的成本，使其更具有市场竞争力。

结论：RAM吸波材料作为一种重要的功能材料，在军事、航空、航天等领域有着广泛的应用前景。

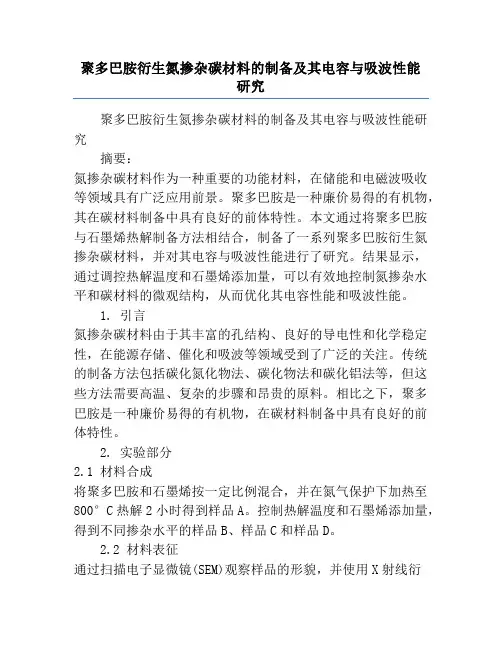

聚多巴胺衍生氮掺杂碳材料的制备及其电容与吸波性能研究聚多巴胺衍生氮掺杂碳材料的制备及其电容与吸波性能研究摘要：氮掺杂碳材料作为一种重要的功能材料，在储能和电磁波吸收等领域具有广泛应用前景。

聚多巴胺是一种廉价易得的有机物，其在碳材料制备中具有良好的前体特性。

本文通过将聚多巴胺与石墨烯热解制备方法相结合，制备了一系列聚多巴胺衍生氮掺杂碳材料，并对其电容与吸波性能进行了研究。

结果显示，通过调控热解温度和石墨烯添加量，可以有效地控制氮掺杂水平和碳材料的微观结构，从而优化其电容性能和吸波性能。

1. 引言氮掺杂碳材料由于其丰富的孔结构、良好的导电性和化学稳定性，在能源存储、催化和吸波等领域受到了广泛的关注。

传统的制备方法包括碳化氮化物法、碳化物法和碳化铝法等，但这些方法需要高温、复杂的步骤和昂贵的原料。

相比之下，聚多巴胺是一种廉价易得的有机物，在碳材料制备中具有良好的前体特性。

2. 实验部分2.1 材料合成将聚多巴胺和石墨烯按一定比例混合，并在氮气保护下加热至800°C热解2小时得到样品A。

控制热解温度和石墨烯添加量，得到不同掺杂水平的样品B、样品C和样品D。

2.2 材料表征通过扫描电子显微镜(SEM)观察样品的形貌，并使用X射线衍射仪(XRD)分析样品的物相结构。

同时，利用拉曼光谱(Raman)和X射线光电子能谱(XPS)对样品的化学成分和结构进行分析。

3. 结果与讨论3.1 表征结果SEM观察结果显示，样品A的表面呈现出网状结构，孔洞较多；随着石墨烯添加量的增加，样品的表面变得更加平整，并且孔洞减少。

XRD结果表明，样品中存在较强的石墨烯和氮掺杂的碳晶体衍射峰，证明成功制备出氮掺杂碳材料。

Raman光谱分析结果显示，样品中存在D带和G带峰，证明石墨烯的存在。

3.2 电容性能采用电化学工作站测试了样品的电容性能。

结果显示，样品D具有最高的比电容值，达到200 F/g。

样品B和样品C的比电容值分别为150 F/g和180 F/g。

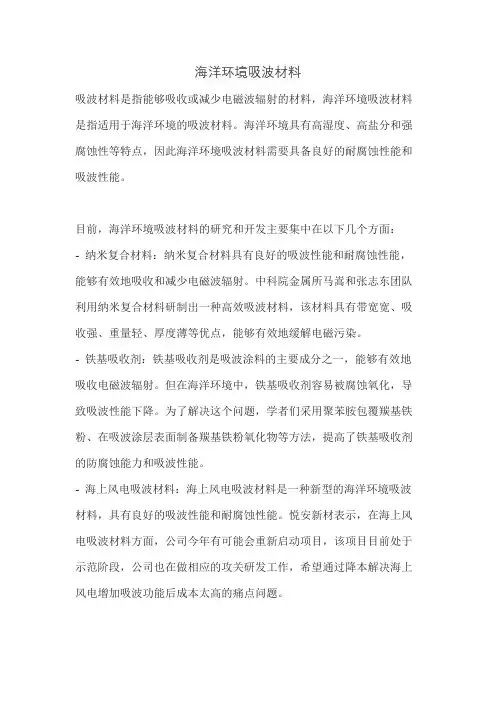

海洋环境吸波材料
吸波材料是指能够吸收或减少电磁波辐射的材料，海洋环境吸波材料是指适用于海洋环境的吸波材料。

海洋环境具有高湿度、高盐分和强腐蚀性等特点，因此海洋环境吸波材料需要具备良好的耐腐蚀性能和吸波性能。

目前，海洋环境吸波材料的研究和开发主要集中在以下几个方面：- 纳米复合材料：纳米复合材料具有良好的吸波性能和耐腐蚀性能，能够有效地吸收和减少电磁波辐射。

中科院金属所马嵩和张志东团队利用纳米复合材料研制出一种高效吸波材料，该材料具有带宽宽、吸收强、重量轻、厚度薄等优点，能够有效地缓解电磁污染。

- 铁基吸收剂：铁基吸收剂是吸波涂料的主要成分之一，能够有效地吸收电磁波辐射。

但在海洋环境中，铁基吸收剂容易被腐蚀氧化，导致吸波性能下降。

为了解决这个问题，学者们采用聚苯胺包覆羰基铁粉、在吸波涂层表面制备羰基铁粉氧化物等方法，提高了铁基吸收剂的防腐蚀能力和吸波性能。

- 海上风电吸波材料：海上风电吸波材料是一种新型的海洋环境吸波材料，具有良好的吸波性能和耐腐蚀性能。

悦安新材表示，在海上风电吸波材料方面，公司今年有可能会重新启动项目，该项目目前处于示范阶段，公司也在做相应的攻关研发工作，希望通过降本解决海上风电增加吸波功能后成本太高的痛点问题。

总之，海洋环境吸波材料的研究和开发是一个不断发展的领域，随着技术的不断进步和需求的不断增加，相信会有更多更好的海洋环境吸波材料问世。

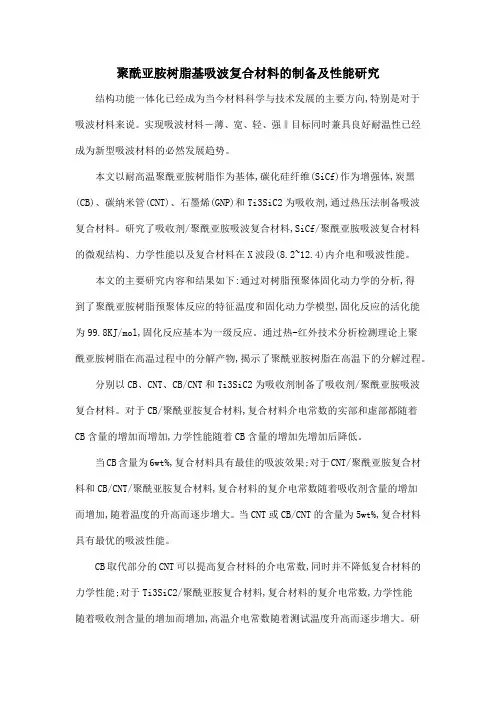

聚酰亚胺树脂基吸波复合材料的制备及性能研究结构功能一体化已经成为当今材料科学与技术发展的主要方向,特别是对于吸波材料来说。

实现吸波材料―薄、宽、轻、强‖目标同时兼具良好耐温性已经成为新型吸波材料的必然发展趋势。

本文以耐高温聚酰亚胺树脂作为基体,碳化硅纤维(SiCf)作为增强体,炭黑(CB)、碳纳米管(CNT)、石墨烯(GNP)和Ti3SiC2为吸收剂,通过热压法制备吸波复合材料。

研究了吸收剂/聚酰亚胺吸波复合材料,SiCf/聚酰亚胺吸波复合材料的微观结构、力学性能以及复合材料在X波段(8.2~12.4)内介电和吸波性能。

本文的主要研究内容和结果如下:通过对树脂预聚体固化动力学的分析,得到了聚酰亚胺树脂预聚体反应的特征温度和固化动力学模型,固化反应的活化能为99.8KJ/mol,固化反应基本为一级反应。

通过热-红外技术分析检测理论上聚酰亚胺树脂在高温过程中的分解产物,揭示了聚酰亚胺树脂在高温下的分解过程。

分别以CB、CNT、CB/CNT和Ti3SiC2为吸收剂制备了吸收剂/聚酰亚胺吸波复合材料。

对于CB/聚酰亚胺复合材料,复合材料介电常数的实部和虚部都随着CB含量的增加而增加,力学性能随着CB含量的增加先增加后降低。

当CB含量为6wt%,复合材料具有最佳的吸波效果;对于CNT/聚酰亚胺复合材料和CB/CNT/聚酰亚胺复合材料,复合材料的复介电常数随着吸收剂含量的增加而增加,随着温度的升高而逐步增大。

当CNT或CB/CNT的含量为5wt%,复合材料具有最优的吸波性能。

CB取代部分的CNT可以提高复合材料的介电常数,同时并不降低复合材料的力学性能;对于Ti3SiC2/聚酰亚胺复合材料,复合材料的复介电常数,力学性能随着吸收剂含量的增加而增加,高温介电常数随着测试温度升高而逐步增大。

研究了制备工艺对塞利菲碳化硅纤维(SLFSiCf)增强聚酰亚胺复合材料力学性能的影响:具体包括纤维表面状态、施加压力大小、加压温度点的选择和后固化温度,时间。

羰基铁—镍锌铁氧体复合体的吸波性能研究吸波材料为隐身技术的核心，是成为集海，陆，空的立体化战争中,各军事大国最备受关注的材料，而羰基铁和镍锌铁氧体因其具有优异的电磁学性能，成为隐身技术中主导的材料。

由于单一的材料很难在较宽的频谱范围内，满足优异的微波吸收性能，故通过材料多元的复合或结构上的复合，来调节复合体的电磁参数。

本实验主要研究羰基铁-镍锌铁氧体的复合体性能研究。

按照特定的化学计量配比，采用溶胶凝胶法制备一定质量的镍锌铁氧体前驱物,经烘箱干燥后，在700C 管式炉中烧结，同时保温2h ，得到纳米镍锌铁氧体颗粒。

利用XRD,SEM ，VSM 对得到的纳米颗粒粉体进行结构分析，形貌表征，和磁性测量，得到了具有尖晶石结构的镍锌铁氧体4265.035.0O Fe Zn Ni 纳米颗粒，其颗粒尺寸大小分布均匀，即平均粒度为65nm 的纳米粉体。

利用超声波清洗仪，将不同体积比列的羰基铁和镍锌铁氧体进行超声分散均匀，制备得到均匀的羰基铁-镍锌铁氧体的混合物的复合体，后掺杂10%体积的pvp ，作为颗粒物的粘结剂，在研钵中进行研磨，混合均匀，得到具有一定可塑性的羰基铁-镍锌铁氧体的混合物粉体。

后进行模压成型，得到环状且厚度很薄的复合体样品，利用矢量网络分析仪来测试复合体不同体积比例样品的电磁参数，如：介电常数，磁导率，复介电常数，复磁导率。

根据传输理论，得到各个体积比的羰基铁-镍锌铁氧体复合体的微波发射吸收曲线，探究其吸波性能。

最后证明，随着羰基铁的含量增加，其复合体的吸波性能有了较大的提升，同时其微波吸收频谱变宽，以及随着涂覆层厚度的增加，复合体样品的微波吸收峰向着低频移动。

1.1隐身技术及吸波原理隐身技术是在一定遥感探测环境中降低目标的可探测性, 使目标物体在一定波长范围内难以被发现的技术，而吸波材料即为隐身技术的核心，进而受到了各军事大国的高度重视，成为集海，陆，空的立体化战争中最重要的。

具有尖晶石结构镍锌铁氧体，本身具有高的磁化强度M ，高阻抗c R 、高的居里温度c T ，高电阻率，低损耗等特点，同时具有介电损耗和磁损耗双重特性，使其在(1-100MHz)频谱范围内应用最广，是一种性能优异的软磁铁氧体材料，软磁材料在变压器、磁记录材料、微波吸收材料等磁性材料的研究领域和发展前景中有着重要的地位。
