当前位置：文档之家 › 膨胀玻化微珠保温砂浆抹灰技术交底1

膨胀玻化微珠保温砂浆抹灰技术交底1

  • 格式：doc
  • 大小：50.50 KB
  • 文档页数：4

1
技术交底记录
表C2-1
资料编号

工程名称 海军丰台东大街5号院住房一期工程I标段工程 交底日期
2017年3月4日

施工单位 江苏南通三建集团股份有限公司 分项工程名称
内墙抹灰

交底提要
膨胀玻化微珠保温砂浆抹灰

交底内容

一、施工准备
1、材料要求
玻化微珠保温砂浆应有产品合格证、检验报告、出厂日期,所用材料必须统一厂家；玻
化微珠保温砂浆采用成品料，严禁采用半成品料。
2、施工机具准备：高凳、脚手板、半截大桶、小油桶、铁抹子、木抹子、刮杆、托线板、
线坠、圈尺等。
二、作业条件
1、墙面的设备管洞应提前处理完毕，各种穿墙孔洞（包括穿墙螺栓孔）都应按要求提前
抹灰补齐。
2、大面积施工前应事先做好样板间，经有关质量部门检查鉴定合格后，方可组织班组进
行大面积施工。
3、施工环境应通风良好，基底湿作业已完成并具备一定的强度，环境比较干燥。
三、技术准备
1、必须提前做好保温材料厂家的选择和考察工作，对保温材料及其配套材料的进场应进

行抽样复试，包括材料的合格证、检测报告是否齐全，是否与送检的材料配套；检查包装
有无破损，检查材料是否在有效期内。
2、所用保温材料及辅助材料必须符合（GB50325-2010）《民用建筑室内环境污染控制
规范》的要求。
2

3、认真审核施工图纸，做好专项技术施工方案，对施工人员同时做好技术培训工作，熟
练掌握操作要领。
4、提前做好墙面电线盒的预埋工作，安装到位，并固定牢固。
熟悉掌握图纸、图集对抹灰的要求。
5、膨胀玻化微珠保温砂浆主要技术指标

（1）玻化中空微珠：优质珍珠岩经高温玻化膨胀形成的中空微珠,具有一定粒度级配,专门
用于配制玻化中空微珠干粉砂浆的轻骨料。
主要技术指标：
项目 单位 指标
容重 kg/m3 380-140
粒度 mm 0.5-1.5
导热系数 w/m•k 0.028-0.054
成球率 % 80-95
表面玻化率 % ≥95
体积吸水率 % ≤45
（2）玻化中空微珠内保温防火浆料：玻化中空微珠作轻骨料，由无机胶凝材料与各种外
加剂在工厂采用混合干拌技术制成的干粉料在施工现场按比例加水搅拌而成的保温防火浆
料。
主要技术指标：
项目 单位 指标
干密度 Kg/m3 ≤300
料浆密度 Kg/m3 ≤680
3

抗压强度 Kpa ≥300
粘结强度 Kpa ≥100
导热系数 w/m•k ≤0.07
软化系数 — ≥0.6
（3）界面砂浆主要技术指标：

6、材料配制
（1）界面砂浆的配制:按干粉料:水=4:1 用搅拌器搅拌均匀成浆状。
（2）玻化微珠保温砂浆配制:按干粉料:水=1：0.9-1.5,先将水加入搅拌容器中,再将玻化
微珠保温砂浆干粉料放入搅拌容器中,搅拌3-5min,使浆料成均匀膏状,即可使用。浆料必须
随配随用,配制好的浆料应在1h内用完，不得回收落地料再二次加水使用。
四、主要施工方法和技术措施
1、施工工序
基层墙面清理→吊垂直、套方、弹抹灰厚度控制线→涂刷界面砂浆→做灰饼、冲筋→抹
玻化微珠保温砂浆→保温层验收→抹石粉（面砖墙面为贴面砖）→验收。
2、基层墙面处理：先用钢丝刷清除基层墙面浮灰、油渍等,再用软刷清扫干净，门框应
用保温砂浆分层塞密实。
3、施工方法

项目 单位 指标
界面砂浆压剪
粘结强度

原强度 MPa ≥0.7

耐水 MPa ≥0.5
耐冻融 MPa ≥0.5
4

1）、楼梯间：a、抹30mm厚膨胀玻化微珠保溫砂浆；b、1.5mm厚石粉；c、0.5厚
石粉；
走道：抹30mm厚膨胀玻化微珠保溫砂浆；
2）、吊垂直、套方、弹抹灰厚度控制线：根据保温层厚度、结构控制线要求弹出抹灰控
制线。
3）、涂刷界面砂浆：用滚刷或扫帚蘸取界面砂浆均匀涂刷于墙面上,不得漏刷,拉毛不宜
太厚，约为1-2mm。配好的浆料注意防晒避风,一次配制量应在可操作时间内用完。
4）、做灰饼、冲筋：用稍干的玻化微珠保温砂浆做灰饼、冲筋。
5）、抹膨胀玻化微珠保温砂浆：膨胀玻化微珠保温砂浆应在界面砂浆干燥固化前分数遍
成活。应在涂刷界面砂浆后的基层墙体上,用配好的膨胀玻化微珠保温砂浆压抹, 使砂浆均
匀密实覆盖墙壁面。膨胀玻化微珠保温砂浆抹上墙与墙粘住后，不宜反复赶压。抹灰总厚
度为30mm时，应分三次抹涂，每次厚度为10mm左右。待上一遍抹灰硬化后即可进行
下一遍抹灰。最后一遍抹灰厚度应达到灰饼、冲筋的厚度，用大杠刮平。门窗洞口垂直度、
平整度达到规范规定要求后，再在表面进行抹平压实。
6）、保温层验收：抹完保温层后，用检测工具进行检查。保温层应垂直、平整、阴阳角
方正、顺直，对不符合要求的墙面，应进行修补。
7）、施工注意事项：操作地点环境温度不低于5度。保温砂浆必须由专业厂家严格按照
专业配方配制好的袋装材料，施工时按照要求加水搅拌，不需添加任何外加剂，配制好的
砂浆要即时用完。采用机械搅拌方法（不得强制性搅拌）确保搅拌时间，保证施工质量。
施工现场唯一需要加入的就是水，必须严格控制对水的计量，确保水灰比正确。产品运到
工地注意防水、防潮，贮存期为3个月。施工完毕后应注意成品保护，墙面避免磕碰及水
冲浸泡，并保持室内通风干燥，冬季施工注意防冻。每次施工完毕后，要及时清洗施工工

合集下载

玻化微珠无机保温砂浆施工技术交底

玻化微珠无机保温砂浆施工技术交底

玻化微珠无机保温砂浆施工技术交底
1、砂浆搅拌时间控制在3分钟---5分钟，静置3分钟---5分钟
后才能使用，并应在2h内用完。

2、保温层与基层之间粘结必须牢固，不应脱层、空鼓和开裂。

3、玻化微珠无机保温砂浆保温层施工至少分2次操作，第一遍
抹灰应均匀压实，厚度不宜大于15mm，必须反复回刀提出水泥浆体，否则保温砂浆强度降低，待第一次硬化后可进行第二次抹浆。

第二
遍注意抹平，待厚度达到冲筋厚度时，先用刮杠刮平工整，再用木
抹子搓抹一遍，使砂浆表面平整密实。

4、玻化微珠保温砂浆养护及验收：施工后24h内应做好保温层
的防护，严禁水冲、撞击和震动。

保温砂浆终凝后应及时进行洒水
养护。

保温层应垂直、平整、阴阳角方正，否则应进行修补。

交底人：接受交底人。

外墙保温技术交底记录(中空玻化微珠)

外墙保温技术交底记录(中空玻化微珠)

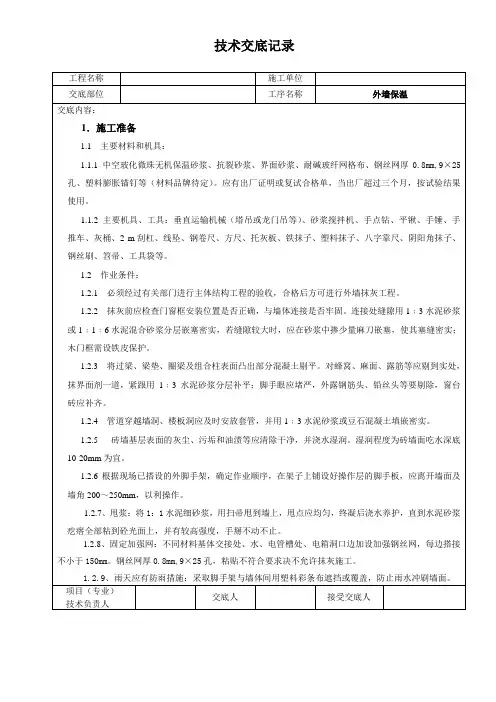

技术交底记录
工程名称
施工单位
交底部位
工序名称
外墙保温
交底内容：
一1．施工准备
1.1主要材料和机具：
1.1.1中空玻化微珠无机保温砂浆、抗裂砂浆、界面砂浆、耐碱玻纤网格布、钢丝网厚0.8mm,9×25孔、塑料膨胀锚钉等（材料品牌待定）。应有出厂证明或复试合格单，当出厂超过三个月，按试验结果使用。
1.1.2主要机具、工具：垂直运输机械（塔吊或龙门吊等）、砂浆搅拌机、手点钻、平锹、手锤、手推车、灰桶、2 m刮杠、线坠、钢卷尺、方尺、托灰板、铁抹子、塑料抹子、八字靠尺、阴阳角抹子、钢丝刷、笤帚、工具袋等。
4、对于砖墙，应在抹灰前一天浇水湿透，对于加气混凝土砌块墙面，因其吸水速度较慢，应提前两天进行浇水，每天宜两遍以上。
二、质量要求
(一)主控项目
1、抹灰前基层表面的尘土、污垢、油渍等应清除干净，并应洒水润湿。
2、一般抹灰所用材料的品种和性能应符合设计要求。水泥的凝结时间和安定性复层层叠叠验应合格。砂浆的配合比应符合设计要求。
5、有排水要求的部位应做滴水线(槽)。滴水线(槽)应整齐顺直，滴水线应内高外低，滴水槽的宽度和深度均不应小于lOmm。
项目（专业）
技术负责人
交底人
接受交底人
技术交底记录
工程名称
施工单位
交底部位
工序名称
外墙保温
交底内容：
2.操作工艺
2.1 工艺流程：
清理基层→甩浆及固定加强网→贴饼、冲筋→施工前12h或2h将墙面浇水→滚涂界面砂浆→分二遍做保温砂浆→养护至少24h→第一遍抗裂砂浆→铺设网格布→锚栓固定→第二遍抗裂砂浆（覆盖锚栓）→养护
2.10、抗裂砂浆施工：
2.10.1抗裂砂浆浆料的配制：称净水40Kg，再加200Kg（5袋）抗裂砂浆，搅拌3分钟，静止3分钟再搅拌3分钟，增加和易性。
玻化微珠外墙保温技术交底

玻化微珠外墙保温技术交底

1、严格按照材料配合比进行拌料，严禁随意更改材料配合比.
2、严格按照项目部及合同约定材料管理规定执行,要做到活完脚下清，当天落地灰必须当天收理并加以利用否则，处以10元/斤的材料费。
2.1.6、在外墙不同材质基层交接部位、转角部位等采用挂镀锌钢丝网防止产生开裂现象。
2.1。7、在建筑物外墙+1。000m标高及距阴阳角0.100 m的竖向部位处弹水平及竖向控制依据线,在门窗口边弹保温板中止线，在建筑物外墙大角（阳角、阴角）及其他必要处挂垂直基准钢线，每个楼层适当位置挂水平线，以控制挤塑板的垂直度和平整度，外墙表面为面砖的墙体、构件保温或抹灰几何尺寸要符合面砖模数(145×45）。
3.1。3抹面面层无爆灰和裂缝等缺陷，表面洁净，接槎平整。
3.2一般项目
项次项目允许偏差（㎜）检验方法
1表面平整度3用2m靠尺和楔形塞尺检查
2立面垂直3用2 m托线板检查
3阴阳角垂直3用2 m托线板检查
4阳角方正3用200㎜方尺检查
5接缝高差1.5用直尺检查
3。2.2保温墙面层允许偏差及检查方法：
项次项目允许偏差（㎜）检验方法
2。1。8、按墙上已弹出的基准线，分别在门窗口角，垛、装、墙面等处吊垂直套方抹灰饼并按灰饼冲筋，装饰柱、墙面转角处采用玻璃条冲筋.
2.1。9、根据已打好的耙用1:2.5水泥砂浆对墙面平整度大于5㎜的部位进行找平抹灰，再对所有墙面、柱、构建等进行全面刮糙.
2。1.10、无机玻化微珠保温层
2。1.。10.1、无机玻化微珠保温砂浆要分遍抹灰,每遍间隔应该在24小时以上;
1.4、施工前应先将外墙下脚（或硬防护上）杂物清理干净，以利于落地灰的收理。
二、操作工艺：
2.1。1、工艺流程；门窗口四周嵌堵密实-墙面基层清理—浇水湿润墙壁面—甩浆—处理墙面眼洞及后塞口-挂网—吊垂直线,找规矩——打耙抹底灰找平—抹底层找平砂浆—保温层—挂镀锌钢丝网-抹抗裂砂浆。
玻化微珠技术交底

玻化微珠技术交底

9、加强层做法：各层阴角、阳角以及门窗洞口角各部位用耐碱网布搭接增强，搭接长度为10公分。
10、施工注意事项：操作地点环境最低温度不低于5度，风力不大于6级，雨天不能施工。保温砂浆和抗裂砂浆必须由专业厂家严格按照专业配方配制好的袋装材料，施工时按照要求加水搅拌，不需添加任何外加剂，配制好的砂浆要即时用完。采用机械搅拌方法（不得强制性搅拌）确保搅拌时间，保证施工质量。施工现场唯一需要加入的就是水，必须严格控制对水的计量，确保水灰比正确。产品运到工地致意防水、防潮贮存期为3个月。施工完毕后应注意成品保护，强面避免磕碰及水冲浸泡，并保持室内通风干燥。每次施工完毕后，要及时清洗施工工具和搅拌器材，以免影响下次使用。
11、墙体温度变形，斜裂缝或八字裂缝，必须在基层剪力墙与砖墙接口部位钉钢丝网，防止热桥现象出现。
四、质量要求
1、保温面层成活后，应光滑、洁净，接茬平整，无明显抹纹。
2、允许偏差及检验方法
项目
允许偏差(mm)
检验方法
立面垂直
4
用2m垂直检测尺检查
表面平整
3
用2m靠尺和塞尺检查
阳角方正
3
用直角检测尺检查
8、抹抗裂砂浆同时压入耐碱网布：在保温层固化干燥后，用铁抹子在保温层上抹抗裂砂浆，厚度要求2—3mm，不得漏抹，在刚抹好的砂浆上用铁抹子压入裁好的耐碱网布，要求耐碱网布竖向铺贴并全部压入抗裂砂浆内。耐碱网布不得有干贴现象，粘贴饱满度应达到100%，搭接宽度不应小于100mm，两层搭接网布之间要布满抗裂砂浆，严禁干茬搭接，在窗口角处洞口应45℃斜向加铺一道耐碱网。
工程名称
水岸熙街
交底部位
外墙玻化微珠保温
工程编号
日期ห้องสมุดไป่ตู้
年月日
