中职《PLC技术》（三菱FX2N）期末考试试卷
姓名 计分
一、判断题
题号
1 2 3 4 5 6 7 8 9 10
答案

1、PLC的输出继电器线圈只能由外部信号驱动。（ ）
2、PLC的输出线圈可以放在梯形图逻辑行的中间任意位置。（ ）
3、PLC的软继电器编号可以根据需要任意编写。（ ）
4、在设计PLC的梯形图时，在每一逻辑行中，并联触点多的支路应放在左边。
（ ）
5、PLC的编程元件中包含计数器。（ ）
6、定时器的线圈通电时开始定时，定时时间到时其常开触点闭合，常闭触点
断开。（ ）
7、ＯＵＴ指令也能用于输入继电器。（ ）
8、Ｍ８０００是时钟脉冲。（ ）
9、与主控触点下端相连的常闭触点应使用LDI指令。（ ）
10、编程元件中只有输入和输出继电器的元件号采用八进制数。（ ）

二、单项选择题
题号 1 2 3 4 5 6 7 8 9 10
答案
题号 11 12 13 14 15 16 17 18 19 20
答案

1、第一台PLC产生的时间是（ ）
A、1967年 B、1968年 C、1969年 D、1970年
2、PLC控制系统能取代继电器-接触器控制系统的部分是（ ）
A、整体 B、主电路 C、接触器 D、控制电路
3、PLC的核心是（ ）
A、CPU B、存储器 C、输入输出部分 D、接口电路
4、FX2N系列PLC的定时器T编号是采用什么进制（ ）
A、十进制 B、二进制 C、八进制 D、十六进制
5、FX2N系列PLC中，S表示什么继电器（ ）
A、状态 B、辅助 C、特殊 D、时间
6、动断触点与左母线相连接的指令是（ ）
A、LDI B、LD C、AND D、OUT
7、根据下面梯形图程序，下列选项中语句表程序正确的是（ ）

A、 B、 C、 D、
0 LD M0 0 LD M0 0 LDI M0 0 LDI M0
1 ANI X002 1 AND X002 1 AND X002 1 ANI X002
2 AND X003 2 ANI X003 2 ANI X003 2 AND X003
3 OUT Y000 3 OUT Y000 3 OUT Y000 3 OUT Y000
8、下述语句表程序对应的正确梯形图是哪一项？（ ） 0 LDI X000 1 AND X001 2 OUT M0 3 OUT Y000 9、单个动合触点与前面的触点进行串联连接的指令是（ ） A、AND B、OR C、ANI D、ORI 10、单个动断触点与前面的触点进行并联连接的指令是（ ） A、AND B、OR C、ANI D、ORI 11、表示逻辑块与逻辑块之间并联的指令是（ ） A、AND B、ANB C、OR D、ORB 12、主控指令MC、MCR可嵌套使用，最大可编写多少级？（ ） A、3 B、7 C、8 D、10 13、FX2N系列PLC中最常用的两种常数是K和H，其中以K表示的是（ ） A、二进制数 B、八进制数 C、十进制数 D、十六进制数 14、下述指令中属于下降沿微分输出的指令是（ ） A、LDP B、ANDP C、PLF D、ORF 15、将栈中由MPS指令存储的结果读出并清除栈中内容的指令是（ ）
A、MPP B、MPS C、MP MRD
16、下列梯形图中能实现互锁功能的是（ ）

17、M8013的输出脉冲周期是（ ）
A、5秒 B、13秒 C、1分钟 D、1秒

18、FX系列PLC中，16位加法指令应用（ ）
A、DADD B、ADD C、SUB D、MUL

19、M8011归类于（ ）
A、特殊辅助继电器 B、计数器 C、普通继电器 D、常数
20、根据下列梯形图，下列选项中语句表程序正确的是（ ）
A、 B、 C、 D、
LD X000 LDI X000 LDI X000 LDI X000
OUT Y000 OUT Y000 OUT Y000 OUT Y000
MPS MPS MPS MPP
AND X002 AND X002 AND X002 AND X002
OUT Y001 OUT Y001 OUT Y001 OUT Y001
MPP MRD MPP MPP
AND X003 AND X003 AND X003 AND X003
OUT Y002 OUT Y002 OUT Y002 OUT Y002

三、综合题

1、根据指令表画出梯形图
LD X00
PLS M01
LD M01
AND Y00
OUT M02
LD M01
OR Y00
ANI M02
OUT Y00
END

2、根据梯形图写出指令表
3、某PLC控制线路，要求第一台电动机起动10S后，第二台电动机自动起动，
运行20S后，两台电动机同时停转。试根据给出的工作波形图和梯形图完成编
程元件的填空。
工作波形图：

梯形图：
A处的元件编号为
B处的元件编号为
C处的元件编号为
D处的元件编号为

E处的元件编号为
4321
D

C
B
X00?AY01Y00T00Y01T01M00M00T01?B
?D
Y01?C?E
34

A

B
C
D
Title
NumberRevisionSize
A
Date:4-Jan-2019 Sheet of
File:D:\阳军红\PROTEL99SE\PROTEL99SE\EXAMPLES\MyDesign.ddbDrawn By:

X00
Y00
T00
Y01
T01

10S

20S
M00

合集下载

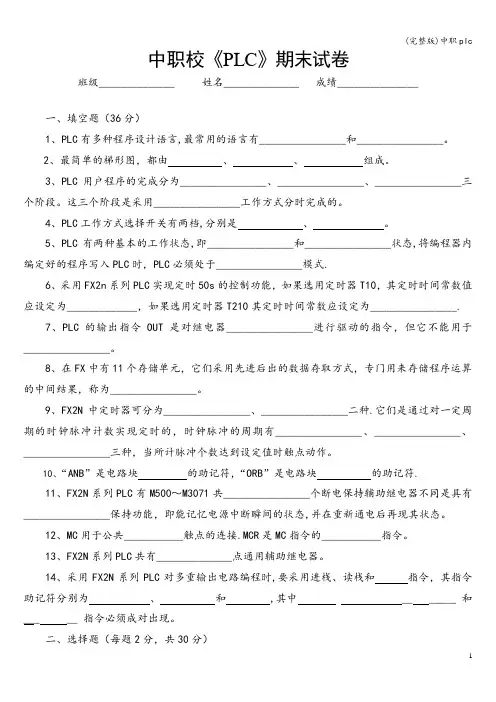

(完整版)中职plc
