循环伏安法简介及数据分析

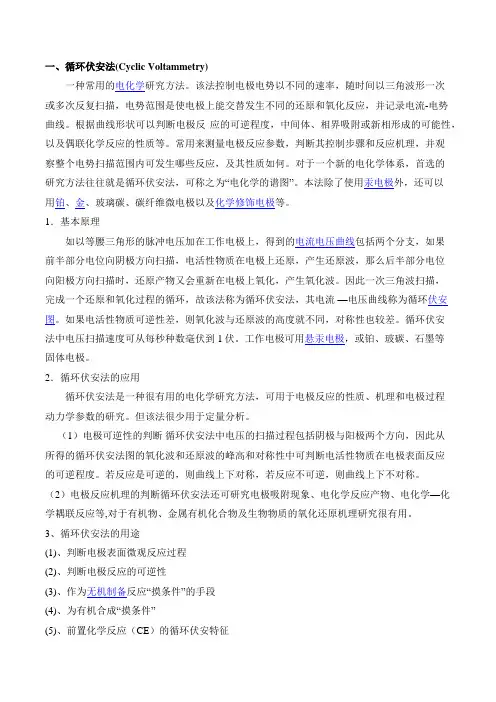

一、循环伏安法(Cyclic Voltammetry)

一种常用的电化学研究方法。该法控制电极电势以不同的速率，随时间以三角波形一次或多次反复扫描，电势范围是使电极上能交替发生不同的还原和氧化反应，并记录电流-电势曲线。根据曲线形状可以判断电极反 应的可逆程度，中间体、相界吸附或新相形成的可能性，以及偶联化学反应的性质等。常用来测量电极反应参数，判断其控制步骤和反应机理，并观察整个电势扫描范围内可发生哪些反应，及其性质如何。对于一个新的电化学体系，首选的研究方法往往就是循环伏安法，可称之为“电化学的谱图”。本法除了使用汞电极外，还可以用铂、金、玻璃碳、碳纤维微电极以及化学修饰电极等。

1．基本原理

如以等腰三角形的脉冲电压加在工作电极上，得到的电流电压曲线包括两个分支，如果前半部分电位向阴极方向扫描，电活性物质在电极上还原，产生还原波，那么后半部分电位向阳极方向扫描时，还原产物又会重新在电极上氧化，产生氧化波。因此一次三角波扫描，完成一个还原和氧化过程的循环，故该法称为循环伏安法，其电流 —电压曲线称为循环伏安图。如果电活性物质可逆性差，则氧化波与还原波的高度就不同，对称性也较差。循环伏安法中电压扫描速度可从每秒种数毫伏到1伏。工作电极可用悬汞电极，或铂、玻碳、石墨等固体电极。

2．循环伏安法的应用

循环伏安法是一种很有用的电化学研究方法，可用于电极反应的性质、机理和电极过程动力学参数的研究。但该法很少用于定量分析。

（1）电极可逆性的判断 循环伏安法中电压的扫描过程包括阴极与阳极两个方向，因此从所得的循环伏安法图的氧化波和还原波的峰高和对称性中可判断电活性物质在电极表面反应的可逆程度。若反应是可逆的，则曲线上下对称，若反应不可逆，则曲线上下不对称。

（2）电极反应机理的判断循环伏安法还可研究电极吸附现象、电化学反应产物、电化学—化学耦联反应等,对于有机物、金属有机化合物及生物物质的氧化还原机理研究很有用。

【科研干货】电化学表征：循环伏安法详解（下）

1CV采用什么体系进行测量？为什么？

CV是表征电极反应参数的一种手段。电极反应一般是由氧化还原体系，支持电解质与电极体系构成。在绝大多数循环伏安法测量中均采用三电极体系，采用三电极系统的原因是极化过程中工作电极、辅助电极的电位在发生变化，且极化电流在工作电极和辅助电极之间溶液上产生的欧姆电位降也会附加到被测的电极电势上，对测试结果产生影响。

2 CV定性分析的具体方法

（1）CV测试时有哪些重要的参数？在测量时如何对参数进行选择？

CV在测量时需要对于①初始电位②上限电位③下限电位④初始扫描方向⑤扫描速度⑥扫描段数（2段为1圈）⑦采样间隔⑧静置时间⑨灵敏度（数值和测试电流同一数量级或大一级，尽量小，但是测试过程左下角不会出现overflow）进行设置，通过测定物出峰的范围以及需求进行设置，通常可以先进行大范围的电位测试，确定出峰位置，然后再选择合适的电位区间，需要注意的是电位范围选择过大会出现水的氧化还原峰，对于测试物出峰会有影响。

（2）CV图中如何确定氧化还原峰？

循环伏安曲线中还原峰对应阴极反应，其电流为阴极电流，对应的峰为还原峰，峰电位越正，峰电流越大，越容易还原；而氧化峰则对应阳极反应，其电流是阳极电流，对应的峰为氧化峰，峰电位越负，峰电流越大，越容易氧化。

①从电位上判断，对于同一氧化还原电对，通常氧化峰位于还原峰较正的位置上，也就说，峰电位较正的峰是氧化峰，峰电位较负的峰是还原峰，这是极化造成的结果。 ②扫描方向：循环伏安法参数设置中有一项起始扫描极性（negtive 还是positive），正扫（从低电压向高电压扫描）是指从负电位到正电位，扫出的峰就是氧化峰；负扫（从高电压向低电压扫描）是指从正电位到负电位，说明外加电路给电极上加电子，溶液中易发生还原反应的离子(例如：三价铁离子)向电极靠近，得到电子，从而发生还原反应，所以扫出的峰就是还原峰。所以电位越负的话，说明还原性越强，所以扫出的峰就是还原峰。

循环伏安法判断扩散控制还是电容的计算过程

1. 引言

1.1 背景

在电化学研究领域中，循环伏安法是一种常用的表征电化学系统性质的方法。通过测量样品在不同电势下的电流变化情况，可以得到循环伏安曲线，并从中了解电化学反应过程中发生的各种现象和机制。其中一个重要的问题是如何区分扩散控制和电容效应对循环伏安曲线的影响。

1.2 研究意义

正确判断扩散控制或电容效应对循环伏安曲线的影响，有助于深入理解样品界面上的物质传输过程，并为进一步优化材料设计以及开发高效能源储存和转换装置提供指导。因此，研究循环伏安法判断扩散控制还是电容的计算过程具有重要实际意义。

1.3 目的与内容概述

本文旨在探讨循环伏安法判断扩散控制还是电容的计算过程，并通过详细阐述实验数据处理和结果分析等步骤，给出一个示例来说明该过程。具体内容包括：引言部分介绍背景、研究意义以及文章目的；循环伏安法基本原理部分介绍电化学反应概述、循环伏安曲线特点和简要步骤；扩散控制和电容的区分方法部分包括扩散控制过程特征及判断标准，以及电容效应在循环伏安曲线中的体现等内容；最后，通过一个具体示例来展示实验数据处理和计算过程。文章希望通过这些内容，帮助读者理解循环伏安法在扩散控制和电容判断方面的计算方法，并为相关领域的研究提供参考依据。

以上为“1. 引言”部分的详细内容概述。

2. 循环伏安法基本原理

2.1 电化学反应概述

循环伏安法是一种电化学分析方法，用于研究电化学系统中的氧化还原反应。在循环伏安实验中，经过加电位和相应的扫描速率控制，将工作电极上发生的氧化还原反应进行调整。通过不同电势下对电流和时间的记录及观察，可以得到一条称为循环伏安曲线的图像。

2.2 循环伏安曲线特点

循环伏安曲线具有典型的特点：由于氧化还原反应，在预定正向和逆向扫描方向上出现峰对。这些峰代表了氧化还原物种之间的转变。根据峰形、大小和位置等特征，我们可以得到相关的信息，如反应物质浓度、反应速率等。

电分析化学循环伏安法

电分析化学循环伏安法（cyclic voltammetry, CV）是一种常用的电化学测量方法，主要用于研究电催化反应、电极传感器和电化学反应机理等方面。本文将对循环伏安法的原理、实验步骤和应用进行详细阐述。

一、原理

循环伏安法是利用外加电压的正反向扫描，通过测量电流与电势之间的关系来研究溶液中的电化学反应。在扫描过程中，电势以一个循环进行周期性变化，通常为从较负的起始电势线性扫描至较正的最大电势，然后再线性扫描回到起始电势。电流与电势之间的关系可绘制出伏安图。

根据循环伏安曲线上出现的峰电流和峰电势，可以获取溶液中的电极反应的动力学和热力学信息。峰电流的大小与反应速率成正比，而峰电势则反映了此反应的标准电势。通过分析伏安图中的特征峰电流和峰电势，可以确定反应是否在电极表面发生，电化学反应的机理以及电极表面的反应活性等信息。

二、实验步骤

1.准备实验样品和电化学池：将待测物溶解于合适的溶剂中，配制成一定浓度的电解液。将工作电极（常用玻碳电极）、参比电极和计时电极放入电化学池中，确保其充分浸泡于电解液中。

2.建立电位扫描程序：选择适当的起始电位、终止电位和扫描速率。起始电位为一般为较负值，终止电位为较正值。扫描速率根据实验需求选择，通常为3-100mV/s。 3.进行循环伏安实验：在实验过程中，通常需要稳定电极电势一段时间，直到电流达到平衡。然后开始正向扫描，直至到达终止电位。接着进行反向扫描，回到起始电位。整个循环过程称为一个循环。

4.记录电流-电势数据：记录正反向扫描过程中的电流与电势数据，通常以图形的形式记录，即伏安图。按照实验需要的精度和时间，可以选择多次重复扫描，以提高实验结果的准确性。

三、应用

1.电催化反应研究：循环伏安法可用于研究电催化剂的活性和稳定性，提供电催化反应的动力学和热力学参数。通过优化电催化剂的结构和组成，可以提高电极催化剂的效能。

2.电极材料评估：通过对循环伏安曲线的分析，可以确定电极材料的氧化还原能力和稳定性。这对于开发新型电极材料、改善电极表面性能具有重要意义。
