1、 指示功率：只是指压缩机单位时间内所消耗的指示功，单位为W。
2、指示效率：是指压缩机的等熵压缩功率与指示功率之比，也是制冷剂等熵压缩比功和实际指示比功之比。指示效率表示压缩机循环过程中热力过程的完善程度。
3、轴功率：由原动机传到压缩机主轴上的功率为轴功率
4、轴效率：等熵压缩功率与轴功率之比
5、机械效率：初为指示功率与轴功率之比，表示压缩机摩擦损失的程度
6、电功率：从电源输人驱动电动机的功率
7、电效率：为等熵功率与电功率之比
注：对于封闭式压缩机，其电效率也可表示为指示效率、机械效率与电动机效率队之乘积
第一章
容积型制冷压缩机的热力学基础
容积型压缩机是蒸气压缩式制冷机中应用领域最广泛、使用数量最多的压缩机，它们的功率可以从几十瓦到几千千瓦的宽广范围。尽管容积型压缩机的结构形式众多，但究其热力学基础还有许多部分是相同的。
第一节
单级活塞式压缩机的理论循环
单级活塞式压缩机的理论循环的假设条件：
1、压缩机没有余隙容积
2、吸汽与排汽过程中没有压力损失
3、吸汽与排汽过程中无热量传递
4、无漏汽损失
5、无摩擦损失
一、活塞式压缩机的理论输汽量
1.气缸工作容积Vp，单位为m3
2.理论容积输气量qvt(或称理论排量)，单位为m3/h
是指压缩机按理论循环工作时，在单位时间内所能供给、按进口处吸气状态换算的气体容积。
(1-2)
3.压缩机的理论质量输气量qm t，单位为kg/h
(1-3)
二、压缩机消耗的理论功率
1.理论循环所消耗的理论功Wts，单位为J，
W ts =∫12 Vd p (1-4 )
2.即单位绝热理论功Wt s为，单位为J，
W ts = h 2 - h 1 (1-4a )
3.压缩机所消耗的理论功率Pts，单位为kw
第二节
容积型压缩机的实际性能
1、压缩机中的压力降
2、制冷剂的受热
3、气阀运动规律不完善带来的效率下降。
创作时间：二零二一年六月三十日

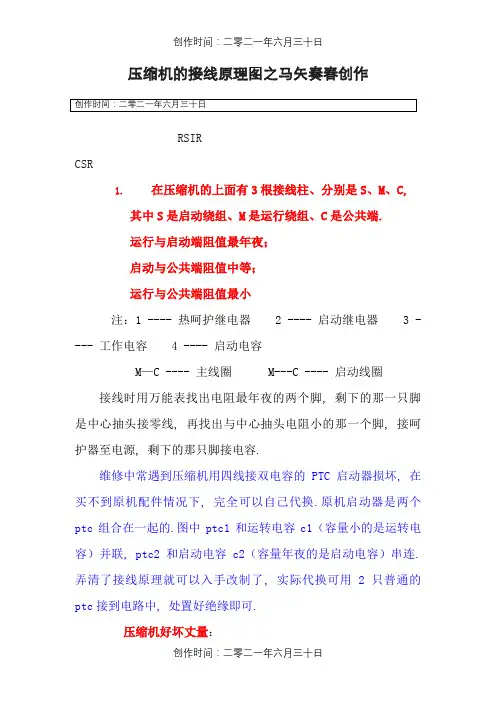

创作时间：二零二一年六月三十日 压缩机的接线原理图之马矢奏春创作
创作时间：二零二一年六月三十日
RSIR
CSR
1. 在压缩机的上面有3根接线柱、分别是S、M、C,
其中S是启动绕组、M是运行绕组、C是公共端.
运行与启动端阻值最年夜；
启动与公共端阻值中等；
运行与公共端阻值最小
注：1 ---- 热呵护继电器 2 ----
启动继电器 3 ---- 工作电容 4 ---- 启动电容
M—C ----
主线圈 M---C ---- 启动线圈
接线时用万能表找出电阻最年夜的两个脚, 剩下的那一只脚是中心抽头接零线, 再找出与中心抽头电阻小的那一个脚, 接呵护器至电源, 剩下的那只脚接电容.
维修中常遇到压缩机用四线接双电容的PTC启动器损坏, 在买不到原机配件情况下, 完全可以自己代换.原机启动器是两个ptc组合在一起的.图中ptc1和运转电容c1（容量小的是运转电容）并联, ptc2和启动电容c2（容量年夜的是启动电容）串连.弄清了接线原理就可以入手改制了, 实际代换可用2只普通的ptc接到电路中, 处置好绝缘即可.
压缩机好坏丈量： 创作时间：二零二一年六月三十日
创作时间：二零二一年六月三十日 2.用万用表丈量其阻值、其中SC和MC之间的阻值加起来即是MS之间的阻值就是正常了, 比如SC之间的阻值是5欧、MC之间的阻值是3.5欧、那么MS之间的阻值就是8.5欧（允许有一点偏差, 但不会很年夜）.如果阻值偏移过年夜, 或者3者之间没有阻值、那么这个压缩机肯定是坏的！！
3.有的时候、用万用表丈量是正常的、但压缩机内部短路是丈量不出来的.最简单的法子就是、用万用表量一下有没有通上电, 如果通上电了不启动的话、你可以更换一个启动电容（50UF）的、如果还不启动的话、那么就是压缩机坏了！

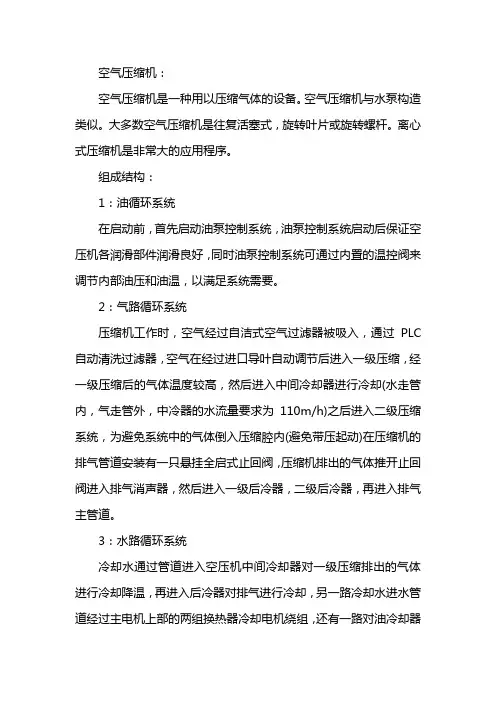

空气压缩机：
空气压缩机是一种用以压缩气体的设备。空气压缩机与水泵构造类似。大多数空气压缩机是往复活塞式，旋转叶片或旋转螺杆。离心式压缩机是非常大的应用程序。
组成结构：
1：油循环系统
在启动前，首先启动油泵控制系统，油泵控制系统启动后保证空压机各润滑部件润滑良好，同时油泵控制系统可通过内置的温控阀来调节内部油压和油温，以满足系统需要。
2：气路循环系统
压缩机工作时，空气经过自洁式空气过滤器被吸入，通过PLC自动清洗过滤器，空气在经过进口导叶自动调节后进入一级压缩，经一级压缩后的气体温度较高，然后进入中间冷却器进行冷却(水走管内，气走管外，中冷器的水流量要求为110m/h)之后进入二级压缩系统，为避免系统中的气体倒入压缩腔内(避免带压起动)在压缩机的排气管道安装有一只悬挂全启式止回阀，压缩机排出的气体推开止回阀进入排气消声器，然后进入一级后冷器，二级后冷器，再进入排气主管道。
3：水路循环系统
冷却水通过管道进入空压机中间冷却器对一级压缩排出的气体进行冷却降温，再进入后冷器对排气进行冷却，另一路冷却水进水管道经过主电机上部的两组换热器冷却电机绕组，还有一路对油冷却器进行冷却。
4：配电系统
空压机为2000kW高压电机(10kV)采用全压启动，控制柜为户内交流、金属铠装抽出式开关设备，开关设备由固定的柜体和可抽出部件即手车两大部分组成，实现控制、保护、监测的目的，具有“五防”功能。
5：屏保护系统
中央信号装置分为事故信号和预告信号两种。事故信号的主要任务是在断路器事故跳闸时，能及时地发出音响信号，并使相应的断路器灯光位置信号闪光。预告信号的主要任务是在运行设备发生异常现象时，瞬时或延时发出音响信号，并使光字牌显示出异常现象的内容。
6：直流电源系统
PZ32系列全自动免维护铅酸蓄电池直流电源成套设备，由充电装置屏，直流馈电屏和蓄电池组成，具有自动稳流，自动稳压，自动调压等功能，为中央信号屏和高压控制系统提供电源。
2016-04-21??zyfznb??转自?老姚书馆馆
修改分享到微信
一、工作原理?
汽轮机(或电动机)带动压缩机主轴叶轮转动，在离心力作用下，气体被甩到工作轮后面的扩压器中去。而在工作轮中间形成稀薄地带，前面的气体从工作轮中间的进汽部份进入叶轮，由于工作轮不断旋转，气体能连续不断地被甩出去，从而保持了气压机中气体的连续流动。气体因离心作用增加了压力，还可以很大的速度离开工作轮，气体经扩压器逐渐降低了速度，动能转变为静压能，进一步增加了压力。如果一个工作叶轮得到的压力还不够，可通过使多级叶轮串联起来工作的办法来达到对出口压力的要求。级间的串联通过弯通，回流器来实现。这就是离心式压缩机的工作原理。?
二、基本结构?
离心式压缩机由转子及定子两大部分组成，结构如图1所示。转子包括转轴，固定在轴上的叶轮、轴套、平衡盘、推力盘及联轴节等零部件。定子则有气缸，定位于缸体上的各种隔板以及轴承等零部件。在转子与定子之间需要密封气体之处还设有密封元件。各个部件的作用介绍如下。?
1、叶轮?
叶轮是离心式压缩机中最重要的一个部件，驱动机的机械功即通过此高速回转的叶轮对气体作功而使气体获得能量，它是压缩机中唯一的作功部件，亦称工作轮。叶轮一般是由轮盖、轮盘和叶片组成的闭式叶轮，也有没有轮盖的半开式叶轮。?
2、主轴?
主轴是起支持旋转零件及传递扭矩作用的。根据其结构形式。有阶梯轴及光轴两种，光轴有形状简单，加工方便的特点。?
3、平衡盘?
在多级离心式压缩机中因每级叶轮两侧的气体作用力大小不等，使转子受到一个指向低压端的合力，这个合力即称为轴向力。轴向力对于压缩机的正常运行是有害的，容易引起止推轴承损坏，使转子向一端窜动，导致动件偏移与固定元件之间失去正确的相对位置，情况严重时，转子可能与固定部件碰撞造成事故。平衡盘是利用它两边气体压力差来平衡轴向力的零件。它的一侧压力是末级叶轮盘侧间隙中的压力，另一侧通向大气或进气管，通常平衡盘只平衡一部分轴向力，剩余轴向力由止推轴承承受，在平衡盘的外缘需安装气封，用来防止气体漏出，保持两侧的差压。轴向力的平衡也可以通过叶轮的两面进气和叶轮反向安装来平衡。?
