空压机原理及结构图介绍图

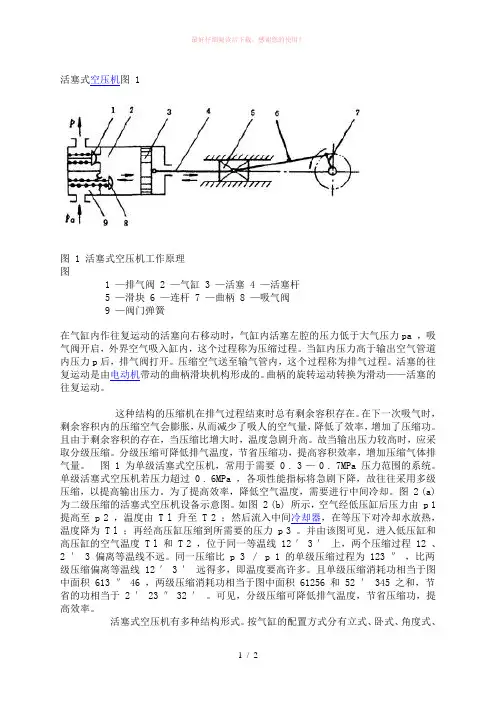

活塞式空压机图 1图 1 活塞式空压机工作原理图1 —排气阀2 —气缸3 —活塞4 —活塞杆5 —滑块6 —连杆7 —曲柄8 —吸气阀9 —阀门弹簧在气缸内作往复运动的活塞向右移动时，气缸内活塞左腔的压力低于大气压力pa ，吸气阀开启，外界空气吸入缸内，这个过程称为压缩过程。

当缸内压力高于输出空气管道内压力p后，排气阀打开。

压缩空气送至输气管内，这个过程称为排气过程。

活塞的往复运动是由电动机带动的曲柄滑块机构形成的。

曲柄的旋转运动转换为滑动——活塞的往复运动。

这种结构的压缩机在排气过程结束时总有剩余容积存在。

在下一次吸气时，剩余容积内的压缩空气会膨胀，从而减少了吸人的空气量，降低了效率，增加了压缩功。

且由于剩余容积的存在，当压缩比增大时，温度急剧升高。

故当输出压力较高时，应采取分级压缩。

分级压缩可降低排气温度，节省压缩功，提高容积效率，增加压缩气体排气量。

图 1 为单级活塞式空压机，常用于需要 0 . 3 —0 . 7MPa 压力范围的系统。

单级活塞式空压机若压力超过 0 . 6MPa ，各项性能指标将急剧下降，故往往采用多级压缩，以提高输出压力。

为了提高效率，降低空气温度，需要进行中间冷却。

图 2 (a) 为二级压缩的活塞式空压机设备示意图。

如图 2 (b) 所示，空气经低压缸后压力由 p 1 提高至 p 2 ，温度由 T l 升至 T 2 ；然后流入中间冷却器，在等压下对冷却水放热，温度降为 T l ；再经高压缸压缩到所需要的压力 p 3 。

并由该图可见，进入低压缸和高压缸的空气温度 T l 和 T 2 ，位于同一等温线12 ′ 3 ′ 上，两个压缩过程 12 、2 ′ 3 偏离等温线不远。

同一压缩比 p 3 ／ p 1 的单级压缩过程为123 ″ ，比两级压缩偏离等温线12 ′ 3 ′ 远得多，即温度要高许多。

且单级压缩消耗功相当于图中面积613 ″ 46 ，两级压缩消耗功相当于图中面积 61256 和52 ′ 345 之和，节省的功相当于2 ′ 23 ″ 32 ′ 。

空压机结构及工作原理一、空压机的结构空压机是一种将气体压缩为高压气体的设备，由以下几个主要组成部份构成：1. 压缩机：压缩机是空压机的核心部件，负责将气体压缩为高压气体。

常见的压缩机类型包括活塞式压缩机、螺杆式压缩机和离心式压缩机。

- 活塞式压缩机：活塞式压缩机通过活塞来压缩气体。

气体进入压缩室，当活塞向上挪移时，气体被压缩。

然后，当活塞向下挪移时，压缩室的气体被排出。

- 螺杆式压缩机：螺杆式压缩机由两个螺杆组成，它们通过旋转来将气体压缩。

气体在螺杆间的空隙中被压缩，然后被排出。

- 离心式压缩机：离心式压缩机通过旋转离心力将气体压缩。

气体进入旋转的离心器，然后被压缩并排出。

2. 电动机：电动机为压缩机提供动力，使其能够进行气体的压缩工作。

3. 冷却系统：冷却系统用于冷却压缩机和压缩气体。

常见的冷却方式包括风冷和水冷。

4. 油分离器：油分离器用于分离压缩机中的润滑油和压缩气体。

它可以确保压缩气体的质量和干燥度。

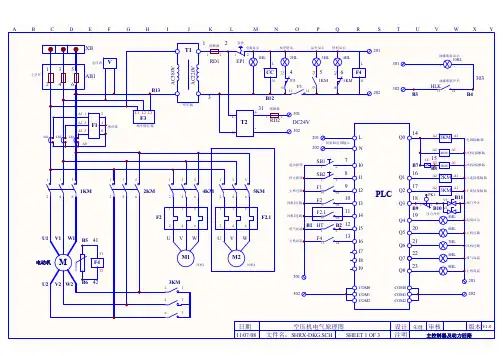

5. 控制系统：控制系统用于监测和控制空压机的运行。

它可以监测压力、温度和润滑油的水平，并根据需要自动调整运行参数。

二、空压机的工作原理空压机的工作原理基于以下几个步骤：1. 吸气：空气通过进气口进入压缩机。

在进气口附近通常会安装过滤器，以防止灰尘和杂质进入压缩机。

2. 压缩：进入压缩机的空气被压缩机中的压缩元件（如活塞或者螺杆）压缩。

压缩过程中，空气的体积减小，压力增加。

3. 冷却：压缩过程中，空气会因为受热而升温。

为了确保压缩机和压缩气体的正常运行，需要对空气进行冷却。

冷却通常通过冷却系统实现。

4. 油分离：在压缩过程中，压缩机会产生润滑油。

油分离器用于将润滑油与压缩气体分离，以确保压缩气体的质量和干燥度。

5. 排气：经过压缩和冷却后，压缩气体被排出空压机，并通过管道输送到需要高压气体的设备或者系统中。

总结：空压机是一种将气体压缩为高压气体的设备，主要由压缩机、电动机、冷却系统、油分离器和控制系统等组成。
