三维立体定向适形放疗(3D
- 格式：pdf
- 大小：194.25 KB
- 文档页数：8
文档推荐
-
立体定向放射治疗页数:63
-
三维立体定向适形放疗(3D页数:8
下载文档原格式
合集下载

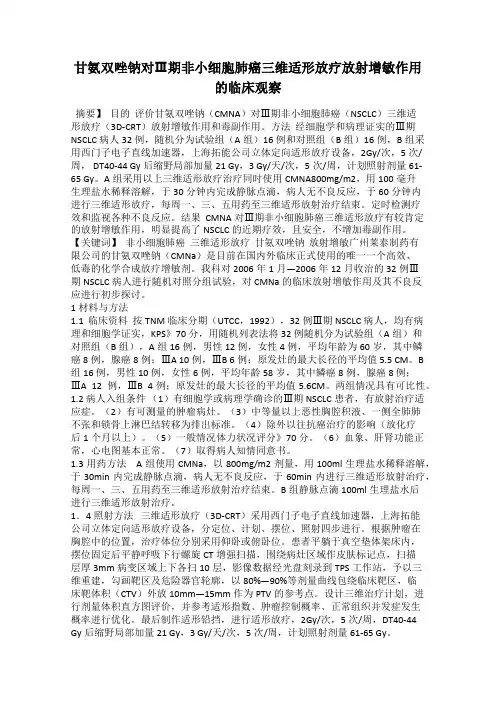

甘氨双唑钠对Ⅲ期非小细胞肺癌三维适形放疗放射增敏作用的临床观察
甘氨双唑钠对Ⅲ期非小细胞肺癌三维适形放疗放射增敏作用的临床观察摘要】目的评价甘氨双唑钠（CMNA）对Ⅲ期非小细胞肺癌（NSCLC）三维适形放疗（3D-CRT）放射增敏作用和毒副作用。
方法经细胞学和病理证实的Ⅲ期NSCLC病人32例，随机分为试验组（A组）16例和对照组（B组）16例，B组采用西门子电子直线加速器，上海拓能公司立体定向适形放疗设备，2Gy/次，5次/周， DT40-44 Gy后缩野局部加量21 Gy，3 Gy/天/次，5次/周，计划照射剂量61-65 Gy。
A组采用以上三维适形放疗治疗同时使用CMNA800mg/m2，用100毫升生理盐水稀释溶解，于30分钟内完成静脉点滴，病人无不良反应，于60分钟内进行三维适形放疗，每周一、三、五用药至三维适形放射治疗结束。
定时检测疗效和监视各种不良反应。
结果 CMNA对Ⅲ期非小细胞肺癌三维适形放疗有较肯定的放射增敏作用，明显提高了NSCLC的近期疗效，且安全，不增加毒副作用。
【关键词】非小细胞肺癌三维适形放疗甘氨双唑钠放射增敏广州莱泰制药有限公司的甘氨双唑钠（CMNa）是目前在国内外临床正式使用的唯一一个高效、低毒的化学合成放疗增敏剂。
我科对2006年1月—2006年12月收治的32例Ⅲ期NSCLC病人进行随机对照分组试验，对 CMNa的临床放射增敏作用及其不良反应进行初步探讨。
1 材料与方法1.1 临床资料按TNM临床分期（UTCC，1992），32例Ⅲ期NSCLC病人，均有病理和细胞学证实，KPS》70分，用随机列表法将32例随机分为试验组（A组）和对照组（B组），A组16例，男性12 例，女性 4例，平均年龄为60岁，其中鳞癌 8例，腺癌8例；ⅢA 10例，ⅢB 6例；原发灶的最大长径的平均值 5.5 CM。
B组16 例，男性10 例，女性6 例，平均年龄58岁，其中鳞癌8例，腺癌8 例；ⅢA 12 例，ⅢB 4例；原发灶的最大长径的平均值5.6CM。
体部X线动态三维适形放疗的固定与摆位技术
位标记球 （ ｒ ｅ） 然后在病人体表 和真 空垫两侧做好标记 ， Ｍａｋ ｒ ，
并在真空垫上写上病人姓名。
２例 因真空垫漏气变形无 法重复摆 位 ；２例因病人双手抱 头是胳膊 张开过大 Ｃ Ｔ扫描时受限。
４ 讨 论
２ １ ３ 带着 ５个 Ｍａ ｋ ｒ ．． ｒ ｅ 进行 Ｃ Ｔ扫描 。 扫描时断层面 的轮廓 应完整 ， 层距 ３ ｍｍ。影像资料通过磁光盘输入计算机 ， 由医生 勾画病灶及 需保 护的重要 器官 。计算机 自动完成三维重建 ， 建
Ｋｅ ｒ ｓ ｙ ｗｏ ｄ ：ｄ ｎ ｍｉ ｙ ａ ｃ ３一 ＤＣＲＴ ； ａ ｕ ｍ ｐ ｃ ｒ ３一Ｄ ｒ ｅ ａ ｉ ｎ ｖｃ ｕ ｓａｅ； ｏ ｉ ｎｔ ｔｏ
三维适形放疗 （ ３一ｄｍｅ ｓ ｎ ｌｃ ｎｏ ｍａ ｒｄａｉｎ ｉ ｎ ｉ ａ ｏ ｆｒ ｌ ａ ｉｔ ｏ ｏ
积（ Ｔｖ） 】 Ｐ 内 。我院于 １９ ９ ８年 ９月开展体部 ｘ 线动态三维适 形放疗 以来 ， 收治 ９ ， 共 ７例 现将体部肿瘤动态三维适形放 一 般 资 料
２２ １ 摆位前应对红外线导航定位系统进行校正 ， ．． 包括摄像机 的校对和等中心 的校对 。
［ 中图分类 号】 ３ ．５ Ｒ７ ０ ５
［ 文献标志码 】 ｃ
［ 文章编号 】０ ７ ５ ０ ２０ ）２—０ ９ １０ —７ １ （０ ７ ０ ０ ８—０ １
Ｂｏ ｓ ｔｏｎ Ｆｉ ｉ ｄｙ Ｐｏ ｉ ｉ ｘ ｎｇ Ｓｋｉｌ ｎ ｎａ ｉ 。ＤＣＲＴ ｄｙ Ｘ 。 ｒ ｌｓ ｉ Ｄｙ ｍ ｃ ３。 ｏｆ Ｂｏ 。 ａｙ ＲＵＡＮ Ｙａ — ｍｉ ｇ， ＨＯＮＧ ｎ ｎ Ｚ Ｑｉ ｇ—ｓ ｎ ＬＩＹａ ｏ ｇ， ｎ，ＤＯＵ ｅ ＸＩ Ｗ ｎ， ＡＯ ｉｇ—ｘ ｎ Ｍ ｎ ｉｇ
立体定向放射治疗设备
然而因为分次的治疗响应早已被人们更好地理解，有 更充分的理由不使用单次治疗。
SRS实际上只应用于体积小于10cc且与危险器官距离大 于5mm的那些小病变，此外，牵涉到或附在危险器官上的 肿瘤，除特殊病例外，也不用单次治疗。
立体定向放射治疗设备
王世超
国外现代放射肿瘤学专著
（介绍了中国立体定向γ治疗系统）
立体定向放射手术/放射治疗技术 —J﹒Van Dyk
立体定向放射手术/放射治疗
钴-60 γ射线 1：γ刀
Leksell Gammaknife
2：旋转γ系统 3：多γ源等中心系统
高能X 射线
1：等中心式加速器 2：小型加速器
头环
LA对γ -刀技术的扩展
在电子直线加速器（LA）上实施 SRS大大超出 了最初的设想。 原来只是想找到已有的γ -刀技术的廉 价替代品，然而 LINAC 技术不是γ-刀技术的简单复制 ，而是在这种治疗的各方面提供了一整套系统的方法 。
这些早期的工作是由 LUTS 和 WINSTON 做的， 他们增强了治疗计划的能力范围，也增大了准直器孔 径，能够治疗较大的病变。
立体定向（ Stereotactic ）
Stereo – 立体，与 3 D有关 Tactic – 排列，与运动有关 Stereotactic – 用一个固定的平面作为参考，以3D方式运 动
一义多表
SBRT SART SRS SBRT：Stereotactic Body Radiation Therapy SART：Stereotactic Ablation Radiation Therapy SRS： Stereotactic Radiosurgery 笼统的讲，同属一个技术----立体定向放射治疗。
放射外科引入调强
SRS实际上只应用于体积小于10cc且与危险器官距离大 于5mm的那些小病变，此外，牵涉到或附在危险器官上的 肿瘤，除特殊病例外，也不用单次治疗。
立体定向放射治疗设备
王世超
国外现代放射肿瘤学专著
（介绍了中国立体定向γ治疗系统）
立体定向放射手术/放射治疗技术 —J﹒Van Dyk
立体定向放射手术/放射治疗
钴-60 γ射线 1：γ刀
Leksell Gammaknife
2：旋转γ系统 3：多γ源等中心系统
高能X 射线
1：等中心式加速器 2：小型加速器
头环
LA对γ -刀技术的扩展
在电子直线加速器（LA）上实施 SRS大大超出 了最初的设想。 原来只是想找到已有的γ -刀技术的廉 价替代品，然而 LINAC 技术不是γ-刀技术的简单复制 ，而是在这种治疗的各方面提供了一整套系统的方法 。
这些早期的工作是由 LUTS 和 WINSTON 做的， 他们增强了治疗计划的能力范围，也增大了准直器孔 径，能够治疗较大的病变。
立体定向（ Stereotactic ）
Stereo – 立体，与 3 D有关 Tactic – 排列，与运动有关 Stereotactic – 用一个固定的平面作为参考，以3D方式运 动
一义多表
SBRT SART SRS SBRT：Stereotactic Body Radiation Therapy SART：Stereotactic Ablation Radiation Therapy SRS： Stereotactic Radiosurgery 笼统的讲，同属一个技术----立体定向放射治疗。
放射外科引入调强
3D-CRT最新技术介绍
象常规放疗一样，三维适形放疗也需要分次 照射。保证从肿瘤定位到每次重复照射时体 位的精确重复，是实施三维适形放疗的根本 措施。采用精确的治疗体位的固定技术，不 仅使适形放疗具有实际的临床意义，而且能 够进一步缩小计划靶区（PTV）的范围,使它 更加接近临床靶区（CTV）。因此，在三维适 形放疗过程中，必须采用适当的患者体位固 定装置，其中包括立体定位框架。
7. 必须能计算并显示剂量体积直方 图（DVH）。
严格来说使用楔形板、物理补偿器 来补偿表面弯曲也叫调强。但是目 前我们所指的IMRT是一种三维适 形放疗的特例，在这种放疗中用计 算机辅助的优化程序来计算出非均 匀的强度分布以便达到某种特殊的 临床目的。
在照射方向上，射野形状与靶区一 致： 靶区内诸点的输出剂量率能按临床 要求的方式进行调整
侯 勇
3D-CRT是：以3D解剖信息为基础并采 用与靶区尽可能适形的剂量分布，以达到使 肿瘤受到充分的辐照而正常组织受到尽量少 的照射剂量。3-D治疗计划强调基于虚拟模拟 法的影像来客观地对每个病人确定肿瘤与重 要组织结构的体积。现在更加关键的问题变 为，对具体的肿瘤，能将肿瘤体积及其与正 常组织的位置关系确定。
手动优化
剂量计算
计划评估
计划评估
适形射束剂量分布
调强射束剂量分布
把一个照射野分成多个细小的子野 （叫做线束），对这些线束给以不 同的权重，使射野内产生优化的不 均匀的强度分布，以达到通过危及 器官的线束通量减少，而靶区其它 部分的线束通量增大。
高度适形，靶区边缘剂量迅速下降 靶区剂量更均匀（原则上)
由于减少了正常组织所受照射，从而为提 高靶区剂量成为可能 计划和传输的高效率 －可同时治疗靶区要求的高、中、低剂量 －治疗设计自动化

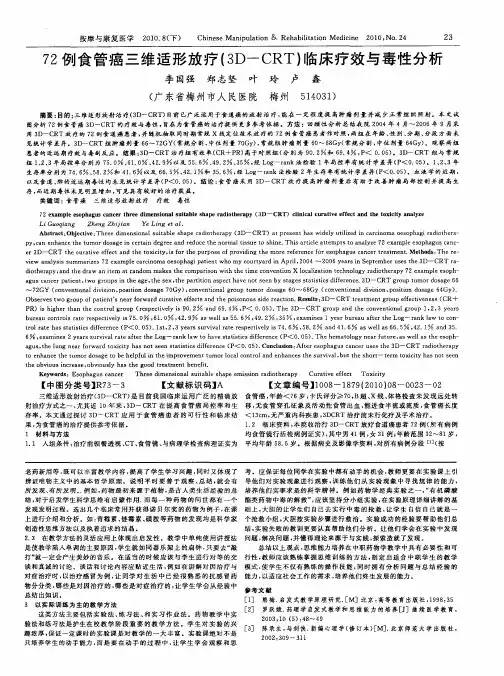

72例食管癌三维适形放疗(3D-CRT)临床疗效与毒性分析
Ｐ ｃ ｎ ｅ ｈ ｎ ｅ ｔ ｅ ｔ ｍｏｒｄ ｓ ｇｅｉ ｅ ｔ ｉ ｇ ｅ ｎ ｅ ｕ ｅ ｔ ｅｎ ｒ ｌ ｉｓ ｅｔ ｈ ｎ ． ｙ， ａ ｎ ａ ｃ ｈ ｕ ｏ ａ ｎ ｃ ｒａ ｎ ｄｅ ｒ ｅ ａ ｄ ｒ ｄ ｃ ｈ ｏ ｍａ ｓ ｕ ｏ ｓ ｉ ｅ Ｔｈｉ ａ ｔｃｅ ａ ｔ ｍｐ ｓｔ ｎａ ｙ ｅ７ ｘ ｍ ｐ ｅｅ ｏ ｈ ｇ ｓｃ ｎ — ｔ ｓ ｒ ｉｌ ｔｅ ｔ ｏ ａ ｌ ｚ ２ ｅ ａ ｌ ｓ ｐ ａ ｕ ａ ｅ
ｅ Ｄ— ＣＲＴ ｈ ｕｒ ｔｖ ｆ ｅ ｔａ ｄ ｔ ｅ ｔ ｘ ｃｔ ｉ ｏ ｈ ｕ ｐ ｓ ｆｐ ｏ ｉｉ ｇ ｔ ｅ ｍｏ ｅ ｒ ｆ ｒ ｎｃ ｏ ｓ ｐｈ ｇ ｓ ｃ ｎ ｅ ｒ ａ ｍｅ ． ｅ ｈ ｄ ： ｅ ｒ — ｒ３ ｔ ｅ ｃ ａ ｉ ｅ ｅ ｆ ｃ ｎ ｈ ｏ ｉｉｙ，ｓ ｆ ｒ ｔ ｅ ｐ ｒ ｏ ｅ ｏ ｒ ｖ ｄ ｎ ｈ ｒ ｅ ｅ ｅ ｅ ｆ ｒ ｅ ｏ ａ ｕ ａ ｃ ｒｔ ｅ ｔ ｎｔ Ｍ ｔ ｏ ｓ Ｔｈ ｅ
图分 析 ７ 食 管 癌 ３ ２例 Ｄ—ＣＲ 的 疗 效 与 毒 性 ， Ｔ 旨在 为食 管癌 的治 疗提 供 更 多参 考 依 据 。方 法 ：回 顾 性 分 析 总 结 我 院 ２０ ０４年 ４月 ～２ ０ ０ ６年 ９月 采
用 ３ －ＣＲ Ｄ－ Ｔ放 疗 的 ７ ２例 食 道 癌 患 者 ， 随机 抽取 同 时期 常规 ｘ 线定 位 技 术放 疗 的 ７ 并 ２例 食 管癌 患者 作 对 照 ， 组 在 年 龄 、 别 、 期 、 段 方 面 未 两 性 分 分
李 国强 郑 志 坚 叶 玲 卢 鑫 （ 东 省梅 州 市人 民 医 院 梅 州 ５ ４ ３ ） 广 １ ０ １
摘要： 目的 ： 维 适形 放 射 治 疗（ Ｄ—Ｃ 三 ３ ＲＴ） 目前 已广 泛运 用 于食 道 癌 的 放 射 治 疗 ， 在 一 定 程 度 提 高肿 瘤 荆 量 并 减 少 正 常 组 织 照 射 。本 文 试 能
ｅ Ｄ— ＣＲＴ ｈ ｕｒ ｔｖ ｆ ｅ ｔａ ｄ ｔ ｅ ｔ ｘ ｃｔ ｉ ｏ ｈ ｕ ｐ ｓ ｆｐ ｏ ｉｉ ｇ ｔ ｅ ｍｏ ｅ ｒ ｆ ｒ ｎｃ ｏ ｓ ｐｈ ｇ ｓ ｃ ｎ ｅ ｒ ａ ｍｅ ． ｅ ｈ ｄ ： ｅ ｒ — ｒ３ ｔ ｅ ｃ ａ ｉ ｅ ｅ ｆ ｃ ｎ ｈ ｏ ｉｉｙ，ｓ ｆ ｒ ｔ ｅ ｐ ｒ ｏ ｅ ｏ ｒ ｖ ｄ ｎ ｈ ｒ ｅ ｅ ｅ ｅ ｆ ｒ ｅ ｏ ａ ｕ ａ ｃ ｒｔ ｅ ｔ ｎｔ Ｍ ｔ ｏ ｓ Ｔｈ ｅ
图分 析 ７ 食 管 癌 ３ ２例 Ｄ—ＣＲ 的 疗 效 与 毒 性 ， Ｔ 旨在 为食 管癌 的治 疗提 供 更 多参 考 依 据 。方 法 ：回 顾 性 分 析 总 结 我 院 ２０ ０４年 ４月 ～２ ０ ０ ６年 ９月 采
用 ３ －ＣＲ Ｄ－ Ｔ放 疗 的 ７ ２例 食 道 癌 患 者 ， 随机 抽取 同 时期 常规 ｘ 线定 位 技 术放 疗 的 ７ 并 ２例 食 管癌 患者 作 对 照 ， 组 在 年 龄 、 别 、 期 、 段 方 面 未 两 性 分 分
李 国强 郑 志 坚 叶 玲 卢 鑫 （ 东 省梅 州 市人 民 医 院 梅 州 ５ ４ ３ ） 广 １ ０ １
摘要： 目的 ： 维 适形 放 射 治 疗（ Ｄ—Ｃ 三 ３ ＲＴ） 目前 已广 泛运 用 于食 道 癌 的 放 射 治 疗 ， 在 一 定 程 度 提 高肿 瘤 荆 量 并 减 少 正 常 组 织 照 射 。本 文 试 能

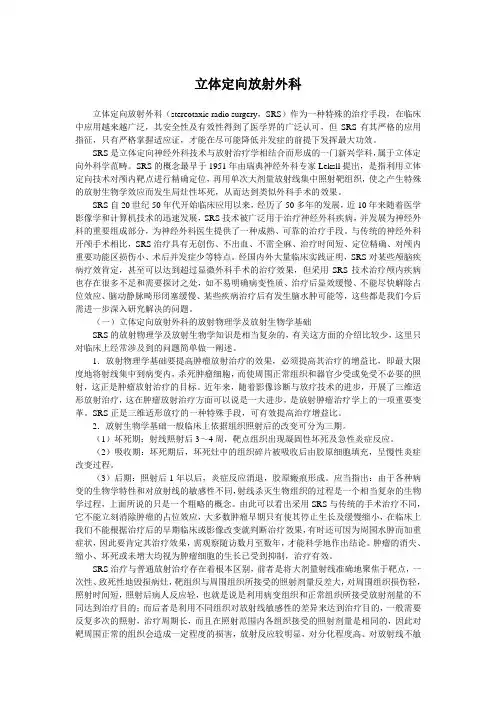

立体定向放射外科
立体定向放射外科立体定向放射外科（stereotaxic radio surgery，SRS）作为一种特殊的治疗手段，在临床中应用越来越广泛，其安全性及有效性得到了医学界的广泛认可，但SRS有其严格的应用指征，只有严格掌握适应证，才能在尽可能降低并发症的前提下发挥最大功效。
SRS是立体定向神经外科技术与放射治疗学相结合而形成的一门新兴学科，属于立体定向外科学范畴。
SRS的概念最早于1951年由瑞典神经外科专家Leksll提出，是指利用立体定向技术对颅内靶点进行精确定位，再用单次大剂量放射线集中照射靶组织，使之产生特殊的放射生物学效应而发生局灶性坏死，从而达到类似外科手术的效果。
SRS自20世纪50年代开始临床应用以来，经历了50多年的发展，近10年来随着医学影像学和计算机技术的迅速发展，SRS技术被广泛用于治疗神经外科疾病，并发展为神经外科的重要组成部分，为神经外科医生提供了一种成熟、可靠的治疗手段。
与传统的神经外科开颅手术相比，SRS治疗具有无创伤、不出血、不需全麻、治疗时间短、定位精确、对颅内重要功能区损伤小、术后并发症少等特点。
经国内外大量临床实践证明，SRS对某些颅脑疾病疗效肯定，甚至可以达到超过显微外科手术的治疗效果，但采用SRS技术治疗颅内疾病也存在很多不足和需要探讨之处，如不易明确病变性质、治疗后显效缓慢、不能尽快解除占位效应、脑动静脉畸形闭塞缓慢、某些疾病治疗后有发生脑水肿可能等，这些都是我们今后需进一步深入研究解决的问题。
（一）立体定向放射外科的放射物理学及放射生物学基础SRS的放射物理学及放射生物学知识是相当复杂的，有关这方面的介绍比较少，这里只对临床上经常涉及到的问题简单做一阐述。
1．放射物理学基础要提高肿瘤放射治疗的效果，必须提高其治疗的增益比，即最大限度地将射线集中到病变内，杀死肿瘤细胞，而使周围正常组织和器官少受或免受不必要的照射，这正是肿瘤放射治疗的目标。
近年来，随着影像诊断与放疗技术的进步，开展了三维适形放射治疗，这在肿瘤放射治疗方面可以说是一大进步，是放射肿瘤治疗学上的一项重要变革。
《肿瘤放射治疗学》PPT课件ppt课件
技术
• 1、常规放射治疗 • 2、三维适形放射治疗-3DRT和调强适形放
疗-IMRT • 3、立体定向放射治疗 • 4、图像导引放射治疗-IGRT
常规放射治疗
• 常规放射治疗技术是指在X－线模拟定位下确定 病灶的治疗范围（靶区），通过钴－60治疗机或 直线加速器实施照射的放疗技术，已经历了大半 个世纪的临床应用。但是，在X－线模拟定位机 下确定靶区范围有很大的局限，常规放疗技术无 法实施多野非共面聚焦式照射，多数只能采用简 单的单方向照射或前后、左右两个方向对穿照射， 使过多的正常组织在照射范围内，无法提高肿瘤 的控制剂量，使得常规放疗的疗效一直不能提高。
1）止痛 ，如肿瘤骨转移及软组织浸润等所引 起的疼痛。
2）缓解压迫， 如肿瘤引起的消化道、呼吸道、 泌尿系统等的梗阻，上腔静脉压迫、脊髓压迫 。
3）止血， 如宫颈癌出血、肺癌或肺转移病灶 引起的咯血等。
4）促进溃疡癌灶控制 ，如伴有溃疡的大面 积皮肤癌、口腔癌、乳腺癌等。
种类
放射治疗装置按产生方式可分为人工加速 治疗装置和放射性核素治疗装置两大类； 按照射方式可分为体外远距离用的外照射 治疗机及在人体腔内或肿瘤组织间近距离 照射用的内照射治疗机两大类，在外照射 治疗机中又有新发展起来的立体定向放射 外科治疗装置，被称为第三大类。
伽玛（γ）刀和X刀区别
• 放疗常用的射线有γ射线、X射线、β射线 等。γ射线是由放射性元素钴-60（或其他放 射性元素）自发衰败中产生；X射线由加速 器（高速电子撞击钨靶）产生。所以由钴60作为放射源的立体定向放疗称为伽玛（γ） 刀，由加速器作为放射源的立体定向放疗 俗称为X刀。
因医用电子直线加速器具有非常好的精确度和可
靠性，所以X-刀适用于比γ-刀更大的颅内病灶 （γ-刀适用病灶<18mm，X-刀适用病灶<50mm）。 X-刀利用直线加速器作为照射源，不象γ-刀那样 需要定期更换放射物质。X-刀的价格仅为γ-刀的 1/5～1/6，具有更高的性能价格比，从而减少了 治疗费用。1994年中国开始引进X-刀。由于X-刀 设备简单、造价低、不使用钴源，因此它的发展 甚为迅速，已有逐步取代γ-刀的趋势。
三维适形放射治疗老年非小细胞肺癌60例
ZH OU Ch en g 2z h on g , X IA Ya n2ch un , X IA H a i 2bao (D ep a r tm en t of R ad io th erapy , th e 113th H osp ita l of P L A , N in g bo 315040, Z hej ian g , Ch ina ) [Abstra ct ] O bject ive To eva lua te the cu rat ive effec t on e lde rly non 2 sm all cell lung cance r pa tients treated by th ree2 dim ensiona l conform a l rad iothe rapy (3DCR T ). M ethods 60 pa tients w e re trea ted by 3DCR T w ith a system of 6M V W DV E 2 XKY 808. The to ta l SR T do se w as D T 40 to 60 Gy p re scr ibed a t the 80%～ 90% isodose . 2 ～ 4 Gy for the frac tion size w ith an inter 2 fra ction du rat ion of 1～ 3 days. Re sults 30% (18�60 ) pa tien ts ach ieved com p lete r e m ission, 45% ( 27 � 60) ach ieved p ar tial rem ission a nd to ta l r espon se ra te w a s 75% (45�60). The ove rall su rviva l ra tes for 1, 2 and 3 yea r we re 66. 3% , 45. 7% and 30. 3% r espect ively. C onclusion The re is a goo d local cont ro l fo r e lde rly non 2 sm all cell lung cancer pa tients trea ted by 3DCRT. . treatm ent fo r e lde rly non 2sm a ll ce ll lung cancer [Key wor ds] Non 2sm a ll cell lung cance r; R ad iotherapy; Th ree2 dim ensiona l confo rm a l radiotherapy 3DCR T is an effect ive and safe
放射治疗技术常用放射治疗方法
第45页
NOMOS棋盘准直器
简单、可靠 易于控制剂量 射野验证操作
简便 水银蒸发引发
污染
放射治疗技术常用放射治疗方法
第46页
NOMOS调强
步进式断层调强是利用NOMOS企业孔雀系 统(peacock)来进行。调强准直器MIMiC是一 台电动气动式装置, 安装到加速器机头形成 细长矩形射野。利用MIMiC开关（ON ,OFF） 运动实现调强治疗。
4.有利于医疗设备资源相对不足，技术 条件相对滞后放疗中心，扩大治疗伎 俩，提升本身放疗水平。
放射治疗技术常用放射治疗方法
第34页
多叶准直器（MLC）（多叶光栅）
放射治疗技术常用放射治疗方法
第35页
多叶准直器（MLC）静态调强
两种运动方式 收缩式
两侧叶片逐步向中 央运动 扫描式 双侧叶片逐步向一 侧（右侧）移动
放射治疗技术常用放射治疗方法
第27页
加工组织赔偿器自动切割机
放射治疗技术常用放射治疗方法
第28页
3D切割原理 切割高密度泡沫
向赔偿器缺损处填入 防护材料
直接用防护材料切割 赔偿器
放射治疗技术常用放射治疗方法
第29页
三维固体物理调 强实现方式
放射治疗技术常用放射治疗方法
第30页
三维固体物理调强 与三维适形照射比较
第23页
调强实现方式
物理赔偿器 多叶准直器（MLC）静态调强 多叶准直器动态调强 断层扫描照射 电磁偏转扫描调强 NOMOS2D调强准直器
放射治疗技术常用放射治疗方法
第24页
楔形板（一维调强）
放射治疗技术常用放射治疗方法
第25页
物理赔偿器
放射治疗技术常用放射治疗方法

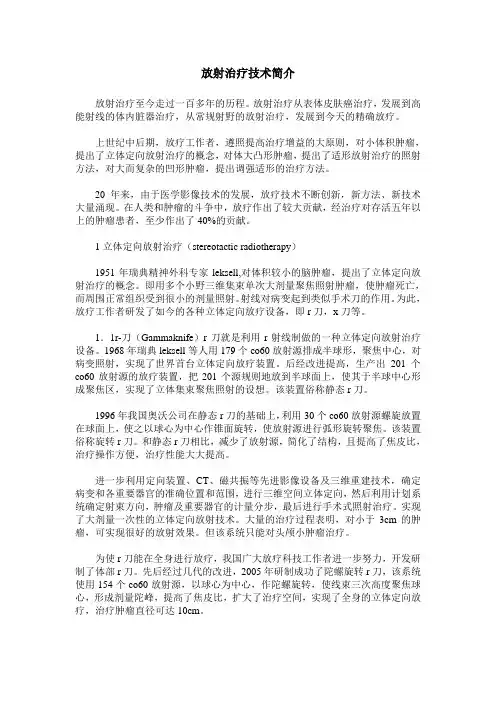

放射治疗技术简介
放射治疗技术简介放射治疗至今走过一百多年的历程。
放射治疗从表体皮肤癌治疗，发展到高能射线的体内脏器治疗，从常规射野的放射治疗，发展到今天的精确放疗。
上世纪中后期，放疗工作者，遵照提高治疗增益的大原则，对小体积肿瘤，提出了立体定向放射治疗的概念，对体大凸形肿瘤，提出了适形放射治疗的照射方法，对大而复杂的凹形肿瘤，提出调强适形的治疗方法。
20年来，由于医学影像技术的发展，放疗技术不断创新，新方法、新技术大量涌现。
在人类和肿瘤的斗争中，放疗作出了较大贡献，经治疗对存活五年以上的肿瘤患者，至少作出了40%的贡献。
1立体定向放射治疗（stereotactic radiotherapy）1951年瑞典精神外科专家leksell,对体积较小的脑肿瘤，提出了立体定向放射治疗的概念。
即用多个小野三维集束单次大剂量聚焦照射肿瘤，使肿瘤死亡，而周围正常组织受到很小的剂量照射。
射线对病变起到类似手术刀的作用。
为此，放疗工作者研发了如今的各种立体定向放疗设备，即r刀，x刀等。
1．1r-刀（Gammaknife）r刀就是利用r射线制做的一种立体定向放射治疗设备。
1968年瑞典leksell等人用179个co60放射源排成半球形，聚焦中心，对病变照射，实现了世界首台立体定向放疗装置。
后经改进提高，生产出201个co60放射源的放疗装置，把201个源规则地放到半球面上，使其于半球中心形成聚焦区，实现了立体集束聚焦照射的设想。
该装置俗称静态r刀。
1996年我国奥沃公司在静态r刀的基础上，利用30个co60放射源螺旋放置在球面上，使之以球心为中心作锥面旋转，使放射源进行弧形旋转聚焦。
该装置俗称旋转r刀。
和静态r刀相比，减少了放射源，简化了结构，且提高了焦皮比，治疗操作方便，治疗性能大大提高。
进一步利用定向装置、CT、磁共振等先进影像设备及三维重建技术，确定病变和各重要器官的准确位置和范围，进行三维空间立体定向，然后利用计划系统确定射束方向，肿瘤及重要器官的计量分步，最后进行手术式照射治疗。

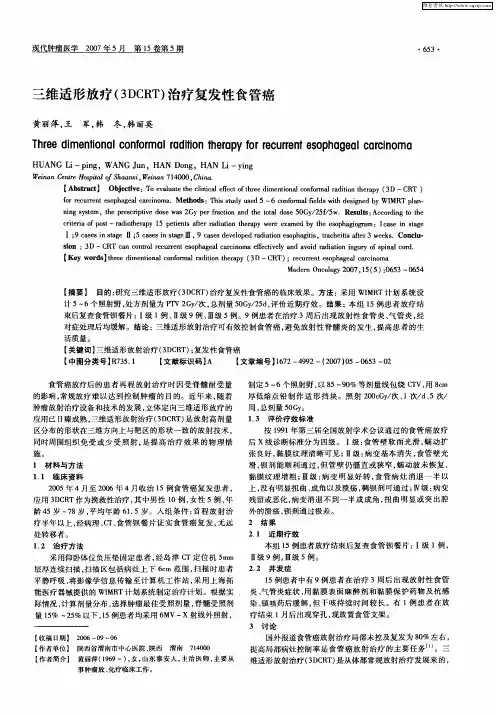

三维适形放疗(3DCRT)治疗复发性食管癌
ｓ ｎ ： Ｄ—Ｃ Ｔｃｎｃｎｒ ｃ －ｎ ｅｏ ｈｇａ ｃｒｉ ｍａｅ ｅｔ ｅ ｎ ｖｉ ｒｄ ｔｎｉ ｕｙｏ ｉａ ｃｒ． ｉ ｏ ３ Ｒ ａ ｏ ｔｌ ｅｔｒ ｔ ｓｐ ａｅｌ ａｃ ｏ ｆ ｃ ｖｌ ａ ｄａｏ ａｉ ｉ ｇ ｒ ｆ ｐｎ ｏｄ ｏｒ ｏ ｅ ｎ ｉ ｙ ｄ ａｏ ｎ ｓ ｌ
ＨＵＡＮＧ Ｌ —ｐｎ ，Ｗ ＡＮ Ｊ ｎ，ＨＡＮ Ｄｏ ｇ，ＨＡＮ Ｌ —ｙｎ ｉ ｉｇ Ｇ ｕ ｎ ｉ ｉｇ
Ｗ ｉ ｎＣｎｒ Ｈ ｓｉ ｌｆＳａ ｎｉＷｅ ａ １００，ｈｎ ． ｅ ａ ｅｔ ｏ ｔ ｈ ａ ｘ， ｉ ｎ７ ４ ０ Ｃ ｉａ ｎ ｅ ｐ ａｏ ｎ
周， 总剂量 ５ Ｇ 。 Ｏ ｙ １３ 评 价 疗 效 标 准 ．
应用 已 日臻 成熟 ， 三维适形放射治疗 （ Ｄ Ｒ ） 放射高剂 量 ３ Ｃ Ｔ是
区分布的形状在三维方向上与靶区 的形状 一致 的放 射技 术， 同时周围组织 免受 或少 受 照射 ， 提 高治 疗 效果 的物理 措 是
Ｍｏｅ Ｏ ｃｌｇ ０ ７ １ （ ）０ ５ ０ ５ ｄｍ ｎｏｏｙ２ ０ ，５ ５ ：６ ３～ ６ ４
【 要】 目的 ： 摘 研究三维适形放 疗（Ｄ Ｒ ） ３ Ｃ Ｔ 治疗 复发性食 管癌的临床效果 。方法 ： 采用 ＷＩ Ｒ Ｍ Ｔ计划 系统设
计 ５— ６个 照射野 ， 处方剂量为 Ｐ ． ２ ｙ 次 ， １ Ｇ ／ 总剂量 ５ Ｇ ／ ５ ， 价近期 疗效 。结 果 ： 组 １ｅ ｉ ａｅ Ｉ； ａｅ ｉ ａｅ ， ａｅ ｅｅ ｐｄｒｄａ ｏ ｓｐ ａ ｔ ， ｒｃｅ ｉａｔ ｗ ｅｓ ｏ ｄ － ９ｃ ｓ ｎｓ ｇ Ｉ ５ｃ ｓ ｎｓ ｇ Ⅲ ９ｃｓｓ ｖｌ ｅ ａｉｔ ｎｅｏｈ ｇｉ ｔ ｈ ｉｓ ｅ ３ ｅｋ．Ｃ ｎ ｕ ｓ ｔ ｓ ｔ ｄ ｏ ｉ ｉ ｓ ａ ｔ ｒ ｆ
特殊治疗技术
三维适形放射治疗
定义：通过使用一系列不同权重，不同射野形状和大小， 从不同的方位向靶区进行分散照射的多个射线束照射技术 目的：最大限度地将放射治疗的剂量集中到靶区内，杀 灭肿瘤细胞，尽量避免周围正常组织和器官受到伤害 基本要素：多个视野 多叶光栏，挡铅和楔形板 计划分析
适形指数CI
CI表示一个三维适形放射治疗计划照射肿瘤的适形 性。一般以能包绕PTV的最接近PTV的等剂量面作 为处方剂量，也即PTV的最低剂量。
靶区位置与体积确定的准确性比计划剂量的 计算精度更加重要。
伽马刀结构
• 伽玛刀由内置钴源的中央体、内准直器、外准直 器、治疗床、控制台和剂量计划系统等构成。
• 多个钴源呈半截球形分布在厚金属防护的中央体 内，每个钴源为1.1TBq （30Ci），共计6,000Ci。 • 外准直器有4、8、14、18mm等4种不同直径的准 直器，每个钴源聚焦在中心的误差为±0.3mm。
固定式伽马刀x刀系统用激光定位灯和床的移动来固定靶中心与等中心用激光定位灯和床的移动来固定靶中心与等中心重合的位置重合的位置部分系统合并在三维计划系统中全身照射技术全身照射是一类特殊的放射治疗技术包括利用钴60射线或高能x射线对全身半身全骨髓和全淋巴照射等
特殊治疗技术
目录
一 三维适形放射治疗与调强适形放射治疗 二 立体定向放射手术与立体定向放疗技术 三 全身照射技术
固定式伽马刀
X刀系统
用激光定位灯和床的移动来固定靶中心与等中心
重合的位置 • • • • 采用加速器作为射线源 采用圆形准直器 旋转治疗床选择治疗平面 部分系统合并在三维计划系统中
全身照射技术
全身照射是一类特殊的放射治疗技术，包括 利用钴60射线或高能X射线对全身、半身、全 骨髓和全淋巴照射等。
三维放疗计划设计
脑胶质瘤
各射野的BEV图
0/0
40 / 0
60 / 315
各射野的BEV图
90 / 0
155 / 0
205 / 0
各射野的BEV图
270 / 0
310 / 40
剂量分布图
Ⅲ 居于脑中线附近的肿瘤（5-6野）
5野照射脑瘤的剂量分布图
Ⅳ 偏心型肿瘤（采用切线野为主）
剂量分布图
胸部肿瘤的计划设计
ⅱ 乳腺癌根治术后预防照射 胸壁+锁骨上、下区+内乳区 锁骨上区采用半束照射（3-4野），胸壁切 线野（5-6野），内乳电子线+X线混合照
注：锁上区与胸壁野的分界一般以不切着胳 膊为准，为提高皮肤剂量需加5mm厚的软 组织填充物
锁上区布野图
锁上野与胸壁切线野的衔接
胸壁切线野与内乳区野的衔接
MLC Segments
Isodose 115% 110% 105% 100% 95% 90%
剂量分布图
Ⅱ 肺部肿瘤的计划设计
ⅰ中心型肺癌
（5野照射）
ⅱ 周围型肺癌、肺转移灶的射野
剂量线分布图
DVH图
ⅲ 食管癌放疗计划的设计
5野照射
6野照射
采用5野、6野照射的剂量分布图
腹部肿瘤的计划设计
射野方向图
转换后Beam-1方向 内的子野
（12个 segment ）
逆向调强放射治疗剂量分布图
Ⅱ 脑胶质瘤放疗计划的设计
胶质瘤多呈浸润性生长，边界不规整照射范围大， 好发于额叶，与周围敏感器官（脑干、眼球、晶体、 视神经等）关系密切。射野时根据BEV图或重建的 DRR图通过转床角避开这些器官，（一般设8个非 共面野）
