110KV悬垂整串绝缘子更换技术措施探析

带电更换直线塔悬垂整串绝缘子标准化作业指导书38.1适用范本指导书适用于500kV交流及土500kV直流架空输电线路上用绝缘吊杆法带电更换直线塔悬垂整串绝缘子作业。

38.2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注明日期的引用文件，其最新版本适用于本作业指导书。

GBJ 233—1990 110~500kV架空电力线路施工及验收规范DL 409—1991 电业安全工作规程（电力线路部分）DL/T 741—2001 架空送电线路运行规程Q/CSG1 0005-2004 电气工作票技术规范（线路部分）国家电力公司1997. 7 《带电作业管理制度》国家电力公司1997. 10 《带电作业操作导则》38.3作业人员要求作业人员要求序内容备注熟悉《电业安全工作规程》（线路部分），并经1考试合格。

38.4作业人员组织作业人员组织3& 5工具材料工具材料注：准备的检修工器具类型、数量及额定荷载应依据现场具体情况确定38. 6技术措施a）绝缘子运到检修到现场时必须将其表面清擦干净，进行外观检查，陶瓷绝缘子要进行零值检测。

对不符合要求的绝缘子严禁使用。

b）更换绝缘子工作所需的绝缘传递绳（①12）,应有足够的安全系数，发现异常或不满足耍求者严禁使用。

c）所使用的滑车额定荷载不得小于0. 5Tod）工具和绝缘绳索到现场应用绝缘测试仪进行分段测量，其电阻值应不小于700MQ；e）屏蔽服、导电鞋、带电袜必须完好无损，且屏蔽服最远端之间的电阻值不得大于20欧姆，导电鞋的电阻值不得大于500欧姆。

f）检修记录应详细，当发现缺陷时，应详细记录其缺陷的塔号、部件、名称、数量。

3& 7危险点分析及控制措施38.7作业内容、步骤及工艺标准作业内容、步骤及工艺标准38.9检修质检验收（见附表）38.10工具组装图（见附图1）3& 11进入等电位示意图（见附图2）附表检修质检验收表检修质检验收表附图1工具组装图軌更卿麴串纟畛子［具组装图附图2进入等电位示意图进入等电位示意图。

编号:Q/BC-AZ-035 110kV线路停电更换悬垂复合绝缘子作业指导书
（范本）
编写：年月日
审核：年月日
批准：年月日
作业负责人:
作业日期年月日时至年月日时
天津电力公司北辰供电分公司
1范围
本作业指导书适用于天津电力公司北辰供电公司110kV线路停电更换悬垂复合绝缘子工作。

2引用文件
国家电网公司电力安全工作规程(电力线路部分)
GBJ 233 — 90《110〜500kV架空电力线路施工及验收规范》
GBJ 50312 — 200《110〜500kV架空送电线路施工及验收规范》
DL/T 5092 —1999《110〜500kV架空送电线路设计技术规程》
DL/T 741 —2001《架空送电线路运行规程》
DL/T 5009.2 — 2004《电力建设安全工作规程》第二部分: 架空电力线路
国家电网公司110 (66) kV— 500kV架空输电线路运行规范
国家电网公司110 (66) kV— 500kV架空输电线路检修规范
天津市电力公司《天津市电力公司架空送电线路运行规程》
3准备工作
3.1准备工作安排
3.2召开班前会
3.2人员要求
3.3工器具
3.4 材料
3.5危险点分析
3.6安全措施
3.7作业分工
4作业程序4.1 作业开工
4.2作业内容及标准
4.3竣工
5消缺记录
6验收总结
7指导书执行情况评估。

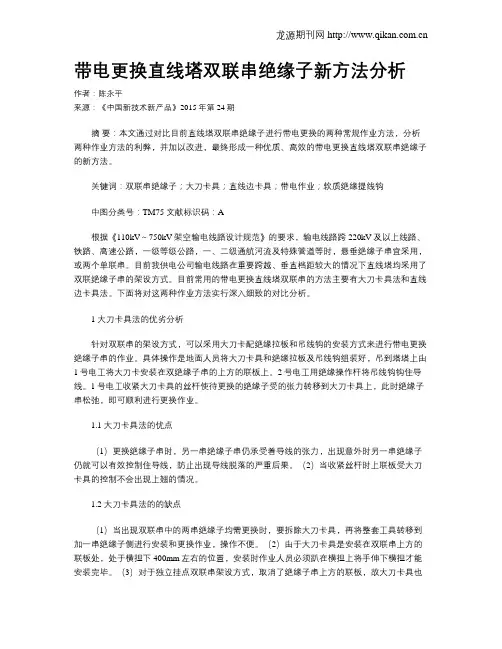

带电更换直线塔双联串绝缘子新方法分析作者：陈永平来源：《中国新技术新产品》2015年第24期摘要：本文通过对比目前直线塔双联串绝缘子进行带电更换的两种常规作业方法，分析两种作业方法的利弊，并加以改进，最终形成一种优质、高效的带电更换直线塔双联串绝缘子的新方法。

关键词：双联串绝缘子；大刀卡具；直线边卡具；带电作业；软质绝缘提线钩中图分类号：TM75 文献标识码：A根据《110kV～750kV架空输电线路设计规范》的要求，输电线路跨220kV及以上线路、铁路、高速公路，一级等级公路，一、二级通航河流及特殊管道等时，悬垂绝缘子串宜采用，或两个单联串。

目前我供电公司输电线路在重要跨越、垂直档距较大的情况下直线塔均采用了双联绝缘子串的架设方式。

目前常用的带电更换直线塔双联串的方法主要有大刀卡具法和直线边卡具法。

下面将对这两种作业方法实行深入细致的对比分析。

1 大刀卡具法的优劣分析针对双联串的架设方式，可以采用大刀卡配绝缘拉板和吊线钩的安装方式来进行带电更换绝缘子串的作业。

具体操作是地面人员将大刀卡具和绝缘拉板及吊线钩组装好，吊到塔塔上由1号电工将大刀卡安装在双绝缘子串的上方的联板上。

2号电工用绝缘操作杆将吊线钩钩住导线。

1号电工收紧大刀卡具的丝杆使待更换的绝缘子受的张力转移到大刀卡具上，此时绝缘子串松弛，即可顺利进行更换作业。

1.1 大刀卡具法的优点（1）更换绝缘子串时，另一串绝缘子串仍承受着导线的张力，出现意外时另一串绝缘子仍就可以有效控制住导线，防止出现导线脱落的严重后果。

（2）当收紧丝杆时上联板受大刀卡具的控制不会出现上翘的情况。

1.2 大刀卡具法的的缺点（1）当出现双联串中的两串绝缘子均需更换时，要拆除大刀卡具，再将整套工具转移到加一串绝缘子侧进行安装和更换作业，操作不便。

（2）由于大刀卡具是安装在双联串上方的联板处，处于横担下400mm左右的位置，安装时作业人员必须趴在横担上将手伸下横担才能安装完毕。

10kV线路直线绝缘子的更换工作摘要：电力安全生产关系到国家人民生命财产安全，人民群众切身利益，国民经济健康发展以及人心和社会的稳定。

绝缘子是用于支持带电导体并使其绝缘的电器元件。

绝缘子在电力系统中应用广泛，使架空线路、发电厂和变电所的母线和各种电气设备的外部带电导体与大地（或接地物）或其它有电位差的导体绝缘。

本文分析了10kV线路出现问题时应如何进行更换等工作。

关键词：绝缘子；卡具；线路；更换一、绝缘子概述绝缘子是一种特殊的绝缘控件，能够在配电线路中起到重要作用，一般安装在不同电位的导体或导体与接地构件之间的能够耐受电压和机械应力作用的器件。

绝缘子不应该由于环境和电负荷条件发生变化导致的各种机电应力而失效，否则绝缘子就不会产生重大的作用，就会损害整条线路的使用和运行寿命。

绝缘子种类繁多，形状各异。

绝缘子按安装方式不同，可分为悬式绝缘子和支柱绝缘子；按照使用的绝缘材料的不同，可分为瓷绝缘子、玻璃绝缘子和复合绝缘子（也称合成绝缘子）；按照使用电压等级不同，可分为低压绝缘子和高压绝缘子；按照使用的环境条件的不同，派生出污秽地区使用的耐污绝缘子；按照使用电压种类不同，派生出直流绝缘子；尚有各种特殊用途的绝缘子，如绝缘横担、半导体釉绝缘子和配电用的拉紧绝缘子、线轴绝缘子和布线绝缘子等。

此外，按照绝缘件击穿可能性不同，又可分为A型即不可击穿型绝缘子和B型即可击穿型绝缘子两类。

不同类型绝缘子的结构和外形虽有较大差别，但都是由绝缘件和连接金具两大部分组成的。

二、问题绝缘子产生的原因杆塔比较高的配电线路绝缘子易遭受雷电攻击、大气污染、人为破坏，使其破碎或损伤，由于机械负荷和高电压的长期联合作用，而导致劣化，这都将使其击穿电压不断下降，当下降至小于沿面干闪电压时，就被称为低值绝缘子。

低值绝缘子的极限，即内部击穿电压为零时，就称为零值绝缘子。

绝缘子在机电负荷的联合作用下产生低值或零值，降低了整串绝缘子的绝缘强度。

当绝缘子串存在低值或零值绝缘子时，在污秽环境中，在过电压甚至在工作电压作用下就易发生闪络事故，因此需要对架空线路上有缺陷、损坏、残旧、零值等不合格且影响供电的绝缘子进行更换，防止配电线路故障和事故的发生，且采用应修必修、修必修好的原则。

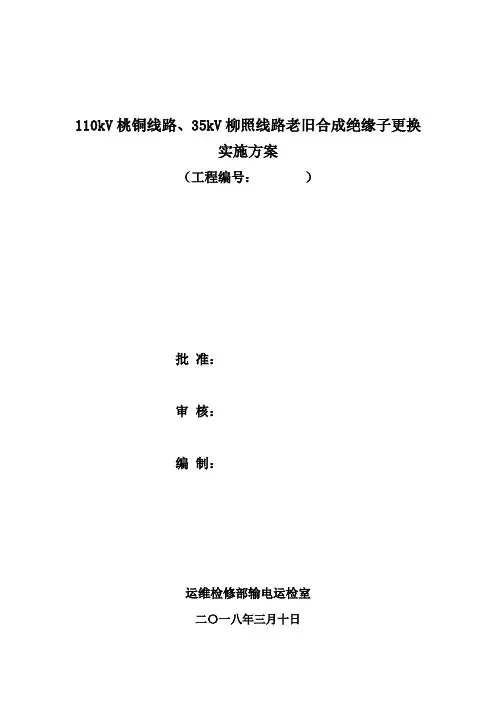

110kV桃铜线路、35kV柳照线路老旧合成绝缘子更换实施方案（工程编号：）批准：审核：编制：运维检修部输电运检室二〇一八年三月十日一、待实施项目现状：1、文字描述现状110kV桃铜线路2003年投运，全线#1-#134，共计134基杆塔，全长31.8公里，导线型LGJ-240/40,地线型号GJ-50；35kV柳照线路2004年投运，全线#1-#71，共计71基杆塔，全长20.0公里，导线型号LGJ-95/20，地线型号GJ-35,线路整体运行工况良好。

2、附必要的照片二、存在问题：1、文字描述存在问题110kV桃铜线路、35kV柳照线路直线杆塔悬垂串绝缘子使用的均为合成绝缘子，到2018年运行年限已至或接近15年，属于老旧设备。

存在机电性能下降，设备连续供电能力受到威胁，对电网长期平稳运行构成隐患，易发生断裂、掉串等设备故障隐患，亟待对以上2条线路全线合成绝缘子串实施大修更换处理。

2、待实施部位照片（必要时）三、实施方案：1、实施杆塔：序号电压等级（kV）线路名称杆塔数量（基）实施杆塔基数単串杆塔双串杆塔耐张跳串1 110 桃铜线路134#11、#14、#16、#20、#22、#23、#25-#31、#32、#33、#34、#35、#42-#51、#53-#59、#61-#64、#68-#75、#77、#78、#81、#82、#85-#94、#96-#103、#105、#106、#111、#113、#117-#121、#124、#125、#127、#128、#130#13、#19、#37、#38、#40、#66、#67、#79、#80、#83、#115、#116、#122、#123#24、#36、#60、#65、#84、#95、#104、#112#131105基339支2 35 柳照线路71 #2、#4、#6、#8、#11-#19、#21-#23、#26、#29、#31-#36、#38-#42、#45、#58、#60、#62、#64、#66、#68、#69#46-#48、#51-#54#3、#5、#7、#9、#20、#24、#25、#27、#30、#37、#43、#44、#49、#50、#55、#57、#59、#61、#63、#6565基176支合计2条线路170基515支注：110kV桃铜线路#97-#101区段为2017年新改建区段，绝缘子不予更换。

绝缘子更换施工方案一、背景介绍绝缘子作为电力系统中重要的组成部分，承担着保护电力设备和人员安全的重要任务。

然而，长期使用和外界环境的影响，会导致绝缘子老化、损坏，进而影响电力系统的正常运行。

因此，及时更换绝缘子成为必要的工作。

本文将介绍绝缘子更换的施工方案，包括施工准备、操作步骤、风险防控等内容。

二、施工准备在进行绝缘子更换施工前，需要进行充分的准备工作，确保施工过程安全、高效进行。

具体准备工作如下：1. 资源准备•确定更换绝缘子的种类和规格，并采购相应的材料和工具。

•准备所需的人员和专业技术人员，确保能够熟练操作。

2. 安全防护•确定施工区域，并进行安全警示标识，在施工区周围设置安全警戒线。

•提供必要的个人防护装备，包括安全帽、安全鞋、手套等。

•准备灭火器、急救包等应急设备，以应对意外情况。

3. 施工方案制定•根据绝缘子更换的具体情况，制定施工方案，包括绝缘子拆卸、安装的具体步骤和施工顺序。

三、操作步骤绝缘子更换施工的具体操作步骤如下：1. 拆卸旧绝缘子•依据施工方案，进行绝缘子的拆卸工作。

•使用适当的工具，拆卸松动的螺栓和紧固件，将绝缘子从支架上取下。

•将拆卸下的绝缘子安全放置，并检查其是否有损坏。

2. 安装新绝缘子•检查新绝缘子的规格和型号是否符合要求。

•对绝缘子的安装位置进行清洁，并确保支架的稳定性。

•将新绝缘子安装到支架上，按照正确的安装顺序进行固定。

•使用合适的扭矩工具，将螺栓和紧固件按照规定的扭矩值进行紧固。

3. 检查和测试•完成绝缘子更换后，进行绝缘子的检查和测试工作，确保其安装牢固，符合要求。

•使用绝缘电阻测试仪等工具，对绝缘子的绝缘性能进行检测。

•对更换后的绝缘子进行外观检查，确保其没有明显的破损和污染。

四、风险防控在进行绝缘子更换施工时，需要注意以下风险并进行有效的防控措施：1. 人身安全风险•严格落实安全操作规程，提供必要的个人防护装备。

•在施工现场设置安全警示标识和警戒线，保护施工区内人员的安全。

停电更换直线串绝缘子作业指导书前言为贯彻电力生产“安全第一、预防为主”的方针，正确执行安全生产的有关规定，确保输电线路在检修的情况下的设备及人身安全，确保设备的完好率和可用率，做到安全可靠，保质保量。

根据安全生产有关规定，结合本局检修工作的实际情况，特制定本作业指导书。

本作业指导书对停电更换直线串绝缘子的操作步骤、技术要点、安全注意事项、危险点分析及控制措施等方面进行了详细的规范，用于指导本局输电线路检修人员更换直线串绝缘子工作。

目次1 范围 (1)2 规范性引用文件 (1)3 支持文件 (1)4 术语和定义 (1)5 安全及控制措施 (2)6 作业准备 (5)7 作业周期 (7)8 工期定额 (7)9 设备主要参数 (8)10 作业流程 (8)11 作业项目、工艺要求和质量标准 (9)12 作业过程中可能出现的异常现象及对策 (12)13 作业后的验收与交接 (12)附录A更换直线串绝缘子记录表 (13)1 范围本作业指导书适用于本局管辖35kV~500kV交流架空输电线路上停电更换直线串绝缘子工作。

2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注明日期的引用文件，其最新版本适用于本作业指导书。

GBJ50233—2005 110~500kV架空送电线路施工及验收规范DL 409—91 电业安全工作规程（电力线路部分）DL/T 741—2001 架空送电线路运行规程Q/CSG 1 0005—2004 电气工作票技术规范（线路部分）3 支持文件绝缘子的合格证、出厂试验报告、安装说明等文件资料。

4 术语和定义4.1 绝缘子insulator用于支持或悬挂导线，并使导线与接地杆塔绝缘。

绝缘子必须有足够的电气绝缘强度和机械强度。

带电更换直线整串绝缘子作业指导书1.作业条件本项作业适用于110kV～220kV输电线路，500kV输电线路可作为参考。

本工作为野外高空带电作业，应在晴好天气下进行，风力大于5级、雷、雨、雪、雾等恶劣天气时，严禁作业。

2.使用工器具及材料3.作业人员要求带电作业人员必须取得《带电作业资格证》。

4.安全注意事项及危险点控制4.1.安全注意事项4.1.1.该项生产必须退出所工作线路重合闸，得到调度许可工作命令后方可工作。

4.1.2.带电作业开始前，所用绝缘工具必须用2500V兆欧表检测其绝缘电阻（电极宽：2cm，极间距：2cm）绝缘工具的电阻值不得低于700 兆欧。

4.1.3.杆上及等电位人员必须穿戴全套合格的屏蔽服。

4.1.4.现场工作人员必须戴安全帽，杆上人员不得失去安全带的保护。

4.1.5.作业过程中，杆上作业人员不得触及未脱离带电导线的绝缘子；等电位作业人员必须保持对地安全距离不小于：110kV—1.0米；220kV--1.8米；对邻相的安全距离：110kV—1.4米；220KV—2.5米4.1.6.绝缘工具保持有效绝缘长度操作杆： 110kV—1.3米； 220kV--2.1米绝缘绳索、承力工具： 110kV—1米； 220kV--1.8米4.1.7.作业前必须对绝缘子串进行零值检测，良好的绝缘子片数必须达到：110kV—5片；220kV—9片才能进行带电作业。

4.1.8.工作中应加装导线后备保护绳4.1.9.加强现场监护，及时纠正不安全动作。

天气不良，停止作业。

4.2.危险点控制措施5.1.方法一：等电位作业法。

5.1.1.作业人员组成: 本作业需作业人员7人, 工作负责人1名；等电位作业人员1人, 杆上作业人员1人，地面作业人员4人。

5.1.2.作业步骤5.1.2.1.接受工作任务，召开班前会，讲解相关技术安全措施及施工方法5.1.2.2.填写工作票，准备好工器具。

5.1.2.3.申请停用该线路重合闸，得到调度许可后方可工作。

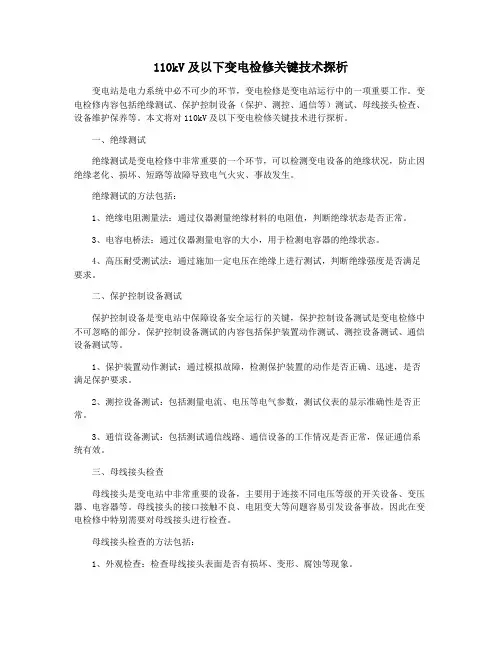

110kV及以下变电检修关键技术探析变电站是电力系统中必不可少的环节，变电检修是变电站运行中的一项重要工作。

变电检修内容包括绝缘测试、保护控制设备（保护、测控、通信等）测试、母线接头检查、设备维护保养等。

本文将对110kV及以下变电检修关键技术进行探析。

一、绝缘测试绝缘测试是变电检修中非常重要的一个环节，可以检测变电设备的绝缘状况，防止因绝缘老化、损坏、短路等故障导致电气火灾、事故发生。

绝缘测试的方法包括：1、绝缘电阻测量法：通过仪器测量绝缘材料的电阻值，判断绝缘状态是否正常。

3、电容电桥法：通过仪器测量电容的大小，用于检测电容器的绝缘状态。

4、高压耐受测试法：通过施加一定电压在绝缘上进行测试，判断绝缘强度是否满足要求。

二、保护控制设备测试保护控制设备是变电站中保障设备安全运行的关键，保护控制设备测试是变电检修中不可忽略的部分。

保护控制设备测试的内容包括保护装置动作测试、测控设备测试、通信设备测试等。

1、保护装置动作测试：通过模拟故障，检测保护装置的动作是否正确、迅速，是否满足保护要求。

2、测控设备测试：包括测量电流、电压等电气参数，测试仪表的显示准确性是否正常。

3、通信设备测试：包括测试通信线路、通信设备的工作情况是否正常，保证通信系统有效。

三、母线接头检查母线接头是变电站中非常重要的设备，主要用于连接不同电压等级的开关设备、变压器、电容器等。

母线接头的接口接触不良、电阻变大等问题容易引发设备事故，因此在变电检修中特别需要对母线接头进行检查。

母线接头检查的方法包括：1、外观检查：检查母线接头表面是否有损坏、变形、腐蚀等现象。

3、松动及紧度测试：检查接头是否松动或过紧，调整接头的紧度。

四、设备维护保养设备维护保养是变电检修中不可缺少的环节。

设备维护保养的重点包括：1、设备清洁：清洁设备外壳、内部组件、端子、接线等。

2、设备油品状态检查：对油浸设备的油品进行检查，判断油品质量是否正常，是否需要更换。

正常情况下的更换绝缘子步骤一、先根据巡视月报表、绝缘子检测等记录统计出线路中需要更换的绝缘子..避免发生更换后;出现遗漏的损坏绝缘子..二、将需要更换的绝缘子型号、规格整理出来后;从备品备件中取出清洗、晾干后用绝缘子检测仪检测后;达到要求后;做好随时取用的准备..同时需要做好备品备件的出库管理..三、根据工作量;提交停电申请;并办理第一种工作票..办理工作票的时候;除严格执行云南电网电气工作票实施细则外还需要考虑工作负责人的能力、对线路的熟悉程度..如果工作量较大、或停电时间较短的时候需要安排多个小组;需要增加小组派工单..派工单一定要清楚明了;需要包括几个内容：1、工作小组负责人2、工作成员3、工作区段4、工作任务5、除工作票列出来的需要注意的安全措施..四、工作前一天;召开工作协调会;协调会应该包括参加工作的全部人员;会议内容应确认几个问题：1、卡具的使用我公司卡具资源不足;会存在有的组没有卡具;需要使用倒链2、更换的绝缘子所在的塔基位;是否都能找到;合理的调配人员;有必要的时候提前熟悉塔位..3、车辆的安排;如果需要几个组共用一张车;使用过程、顺序..必要的后勤保障安排;如相机、充电器、手电、对讲机等;特别是有的塔位需要租用马帮等情况..4、安全交底、技术交底、危险点分析控制..5、工作前的预想;找到困难、欠缺..毕竟一人智短;每个人都有没有考虑周全的地方五、工作前一天由各小组负责人将工具、药品等预先领好;分组堆放或装入所安排的车辆..由安全员检查车况..六、工作开始;全部人员集合整齐;由安全员检查各组人员的衣着、精神状态..工作负责人宣读工作票;并抽问工作成员是否明确工作任务..在确认没有问题后在工作票背面签名..七、行车中注意交通安全;到达目的地后;一般都还需要步行一段才能到达塔位;需要各小组负责人合理安排各小组成员背负各种工具;不能有遗漏..八、到达塔位后;由小组工作监护人认真核对线路名称、杆塔号、相序无误后;检查所携带的工具;对绝缘手套、验电器、安全带等做使用前的检查;并再次确认危险点;等待工作负责人的通知..得到工作负责人“线路已停电;可以工作”的命令后方可开始工作..九、现场作业人员应正确配戴安全帽;上杆塔前应检查脚钉是否牢靠;登塔和转位时不得失去安全带的保护..安全带应挂在牢固的主材构件上;并检查扣环是否扣牢..出线人员须加挂自控速差器..十、由甲、乙、丙3名电工带上滑车、吊绳、钢丝绳固定滑车、验电器、绝缘手套上塔;当上到作业点的导线挂点位置时系好安全带;甲电工戴上绝缘手套用验电器再次对线路进行验电..登塔后进行验电;验电操作中的注意事项：1、验电操作中的安全距离要保证;必须满足安规中的要求..2、验电器的绝缘杆的有效长度要充分利用;对伸缩型的绝缘杆一定要全部抽出..3、要对电力线路的每一相线分别进行验电..先验低压、后验高压;先验下层、后验上层..验电时需设专人监护..在甲电工验电过程中乙和丙电工放下吊绳将三相短路接地线提升到位..十一、确认无电后方可进行下一步的工作..搭设三相短路接地线;应先挂低压、后挂高压;先挂下层、后挂上层..十二、装设完短路接地线后根据不同塔型;单、双串绝缘子的情况;按照云南电网公司停电更换110kV、220kV、500kV绝缘子作业指导书中的施工步骤进行工作..十三、工作中注意事项：1、塔上人员传递工具及材料时;必须使用绳索、工具包传递;应防止工具及材料坠落伤人;塔下禁止行人逗留..2、放下或起吊在绝缘子时;杆上人员应与地面人员密切配合;避免损伤绝缘子..3、在带电的电力线路邻近作业时;有可能接近带电导线至危险距离以内时;必须采取一切措施;预防与带电导线接触或接近至危险距离以内发生触电..工器具及吊绳等至带电导线的最小距离应不小于3米..4、将绝缘子脱开或取出绝缘子W销前应采取防止掉落的措施..认真检查紧线器和提线器以及各连接部位的受力情况是否安全可靠;无问题后方可脱开绝缘子..收紧或放松紧线器和提线器时应缓慢进行;导线不得过牵引;并注意前后档距内的交叉跨越距离;交叉跨越距离不能满足安规要求时;马上停止施工..5、新绝缘子安装完毕后;应认真检查各金具联接部位的螺栓、销子等确已连接完好后方可拆除工器具..十四、更换完毕后;如无其他小组工作;拆除接地线后;由小组负责人清点塔上工具;确认无遗留物件;向监护人汇报后;下塔;向工作负责人汇报工作..如有其他小组还在施工;先下塔;等候工作负责人的拆除命令;绝对不能擅自拆除接地线;接地线拆除后就应该视为线路已带电..十五、工作中装拆接地线;应由监护人在现场做好接地线、个人安保线装拆记录..十五、工作完毕后;由工作负责人办理;工作终结手续;运维站应进行工作总结;填写线路工作需要的表格：工作票、接地线拆装记录、个人安保线拆装记录、线路工作间断续表、线路重合闸投、退续表；绝缘子更换记录表等..同时将拆除回的绝缘子做好标记;不能和备品备件相混..。
