0202010401 导线Ⅰ型悬垂绝缘子串安装工程

第一节直线绝缘子串11.1 110kV输电线路带电更换悬垂绝缘子串21.2 110kV输电线路带电更换悬垂绝缘子串41.3 110kV输电线路带电更换直线悬垂绝缘子串61.4 110kV输电线路带电清扫绝缘子8第二节耐X绝缘子串102.1 110kV输电线路带电更换耐X整串绝缘子102.2 110kV输电线路带电更换双串耐X整串绝缘子122.3 110kV输电线路带电更换耐X整串绝缘子132.4 110kV输电线路带电更换跳线〔引流线〕绝缘子串16第三节金具与附件173.1 110kV输电线路带电更换导线悬垂线夹183.2 110kV输电线路带电更换耐X跳线〔引流线〕并沟线夹203.3 110kV输电线路带电更换导线防振锤〔防舞动失谐摆〕213.4 110kV输电线路带电更换子导线间隔棒〔环〕233.5 110kV输电线路带电安装〔更换〕导线相间间隔棒243.6 110kV输电线路带电安装导线防舞鞭263.7 110kV输电线路带电安装〔更换〕双摆防舞器273.8 110kV输电线路安装防鸟剌、防鸟网、消雷器〔避雷针〕293.9 110kV输电线路带电安装防鸟罩30第四节导、地线324.1 110kV输电线路带电修补导线324.2 110kV输电线路带电修补导线344.3 110kV输电线路带电处理导线异物364.4 110kV输电线路带电更换孤立档架空地线374.5 110kV输电线路带电处理架空地线轻微损伤394.6 110kV输电线路带电进展架空地线断股补强40第五节检测425.1 110KV输电线路带电检测零值瓷绝缘子425.2 110kV输电线路复合绝缘子憎水性检测435.3 110KV输电线路带电检测低、零值瓷质绝缘子455.4 带电检测110 kV线路绝缘子等值附盐密度、灰密46第6节杆塔换部件496.1 110KV输电线路带电更换杆塔拉线496.2 110KV输电线路带电更换直线∏型杆中、下段516.3 110KV输电线路带电升高Π型直线杆导线横担与加装地线支架536.4110kV输电线路带电升高或下沉直线Π型电杆546.5 110KV输电线路带电升高或下沉直线单杆56第7节特殊或大型作业项目587.1 110KV输电线路带电断开和接通空载线路587.2 110KV输电线路带电加装耐X引流线吊串绝缘子607.3 110KV输电线路带电调整弛度627.4 110KV输电线路跨越110kV带电线路导线展放647.5 110KV输电线路带电加装重锤〔悬垂绝缘子串、耐X吊瓶〕657.6 110KV输电线路绝缘子带电水冲洗677.7 110KV输电线路带电顺线路整体移动门型混凝土杆697.8 输电线路档中带电开断损伤导线重新压接作业法71第一节直线绝缘子串1.1 110kV输电线路带电更换悬垂绝缘子串1、作业方法：地电位结合滑车组法。

样板示范内容：绝缘子（支柱绝缘子）安装2013 年示范工程样板点施工作业指导书绝缘子（支柱绝缘子）安装目录1.适用范围 (3)2.编写依据 (3)3.作业流程 (3)4.安全风险分析与控制措施 (4)5.作业准备 (5)6.作业方法 (6)7.工艺质量控制措施及检验标准 (7)8.工艺成品要求 (10)9.成品展示 (10)样板示范内容：绝缘子（支柱绝缘子）安装1.适用范围本作业指导书适用于110～500kV 电压等级的绝缘子（支柱绝缘子）安装作业，其他电压等级可参照执行。

2.编写依据表2-1 编写依据序号引用资料名称1GB 50150—2006《电气装置安装工程电气设备交接试验标准》2GB 50149—2010《电气装置安装工程母线装置施工及验收规范》；3GB 26860—2011《电力安全工作规程（发电厂和变电站电气部分）》4D L5009.3—1997《电力建设安全工作规程（变电所部分）》5Q/C S G 10001—2004《变电站安健环设施标准》6Q/C S G 10007—2004《电力设备预防性试验规程》7《10kV～500kV 输变电及配电工程质量验收与评定标准第二册：变电电气安装》8Q/C S G11105.2—2008《南方电网工程施工工艺控制规范》9《中国南方电网公司反事故措施》生2012[71]号3.作业流程作业（工序）流程见图3-1。

图3-1 作业（工序）流程图4.安全风险分析与控制措施4.1绝缘子（支柱绝缘子）安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。

4.2按《指南》中与绝缘子（支柱绝缘子）安装作业相关联的《电网建设安全施工作业票》（附件1 安全施工作业票编码：B DD Q-Z W-05-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。

凉山木里固增110kV输变电工程木里—固增110kV线路新建工程“标准工艺”应用及要求四川电力设计咨询有限责任公司电力工程设计甲级A151007261号2019年04月凉山木里固增110kV输变电工程木里—固增110kV线路新建工程“标准工艺”应用及要求批准：审核：校核：编写：目录一总则 (3)（一）编制目的 (3)（二）编制依据 (2)二工程概况 (2)三本工程标准工艺的应用及要求 (3)（一）土石方工程施工工艺 (3)（二）基础工程施工工艺 (3)（三）杆塔工程施工工艺 (4)（四）架线工程施工工艺 (4)（六）接地工程施工工艺 (6)（七）线路防护施工工艺 (6)四本工程标准工艺的对照表 (7)一总则（一）编制目的为全面落实国家电网公司关于强化工程建设安全质量和工艺管理的工作要求，进一步深化凉山木里固增110kV输变电工程施工建设中“标准工艺”的研究与应用，加强工程创优工作，统一施工工艺要求，规范施工工艺行为，推进工程工艺水平的持续提升，实现工程建设质量的稳步提升，特编制本设计文件。

（二）编制依据1、《国家电网公司输变电工程标准工艺》（三）工艺标准库（2016年版）2、《国家电网公司关于进一步提高工程建设安全质量和工艺水平的决定》（国家电网基建〔2011〕1515号）3、《国家电网公司输变电优质工程施工工艺管理办法》（国家电网基建【2012】1587号）4、《国家电网公司关于深化“标准工艺”研究与应用工作的重点措施》（基建质量[2012]20号）5、《110kV～750kV 架空输电线路施工质量检验及评定规程》（DL/T 5168－2016）6、《电气装置安装工程接地装置施工及验收规范》（GB 50169-2016）7、《电力建设安全工作规程第2部分：架空电力线路》（DL 5009.2-2013）二工程概况木里—固增110kV线路新建工程，起于木里110kV变电站110kV侧出线构架，止于新建固增110kV变电站进线构架，线路全长63.776km（其中10mm冰区60.519km，15mm冰区3.257km），单回架设。

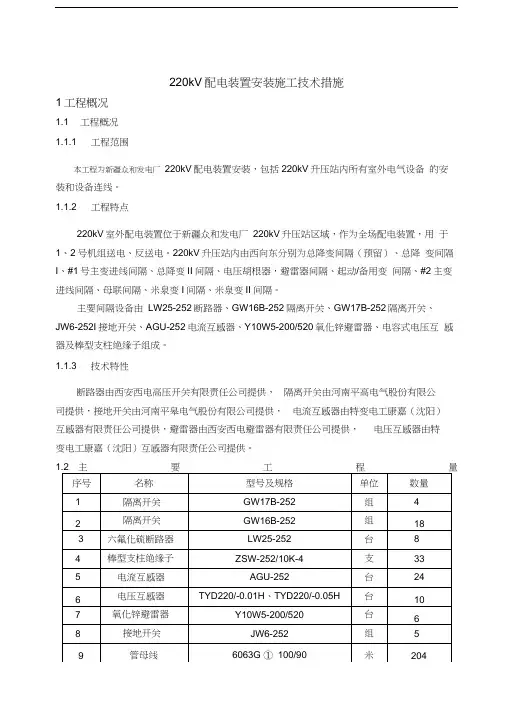

220kV配电装置安装施工技术措施1工程概况1.1 工程概况1.1.1 工程范围本工程为新疆众和发电厂220kV配电装置安装，包括220kV升压站内所有室外电气设备的安装和设备连线。

1.1.2 工程特点220kV室外配电装置位于新疆众和发电厂220kV升压站区域，作为全场配电装置，用于1、2号机组送电、反送电。

220kV升压站内由西向东分别为总降变间隔（预留）、总降变间隔I、#1号主变进线间隔、总降变II间隔、电压胡根器，避雷器间隔、起动/备用变间隔、#2主变进线间隔、母联间隔、米泉变I间隔、米泉变II间隔。

主要间隔设备由LW25-252断路器、GW16B-252隔离开关、GW17B-252隔离开关、JW6-252I接地开关、AGU-252电流互感器、Y10W5-200/520氧化锌避雷器、电容式电压互感器及棒型支柱绝缘子组成。

1.1.3 技术特性断路器由西安西电高压开关有限责任公司提供，隔离开关由河南平高电气股份有限公司提供，接地开关由河南平皋电气股份有限公司提供，电流互感器由特变电工康嘉（沈阳）互感器有限责任公司提供，避雷器由西安西电避雷器有限责任公司提供，电压互感器由特变电工康嘉（沈阳）互感器有限责任公司提供。

1.2 主要工程量2编制依据3作业前的条件和准备3.1 技术准备开工前已经进行图纸会审，施工技术措施完成审批，施工前对参加施工的人员进行施工技术交底。

3.2 作业人员设备安装前，所有设备基础及支架安装完毕，所有端子箱、机构箱的电缆埋管施工完毕，所有架构的接地线已经连接完毕。

电气专业质检员、技术员验收合格后与土建专业办理工序交接手续。

4作业程序和方法4.1 施工方案4.1.1 吊装选用25T 汽车吊，吊装前由工作负责人向起重工、吊车司机进行详细的交底并签字。

吊装时安排专人进行监护。

4.1.2 为保证施工人员以及设备的安全，应在附近上挂“有人工作、闲人免进”标示牌，在周围用警戒绳隔开。

各间隔内部分设备吊装选用25t 汽车吊，吊车停驻于适于安装的新装220kV间隔侧，安装的设备包括220kV断路器、隔离开关、管母线、软母线、避雷器、电流互感器及电压互感器。

XXX线路工程张力架线施工方案批准：审核：编写：建设单位意见：运行单位意见：XXX公司XXXX年XX 月施工方案签名页2.工程概况2.1 XXX线路工程起自XXX变电站，终至XXX变电站，线路长度XXkm使用杆塔XX基。

工期：XXXX年XX月XX日开工，竣工时间：XXXX年XX月XX日。

2.2本工程导线采用XXX钢芯铝绞线。

地线采用XXX镀锌钢绞线/铝包钢绞线/OPGW光缆。

采用张力架线施工方法，按每个放线段作为施工段。

架线施工时间为XXXXP XX月XX日~XXX年XX月XX日2.3为使本工程架线施工任务安全按期完成，特编制本张力架线施工方案3.施工组织措施3.1施工组织结构工作负责人：XXX电话：XXX技术负责人：XXX电话：XXX安全负责人：XXX电话：XXX工作班人员：X个班组，技工XX人，辅助工XX人，共XX人（包括放线准备、导地线展放、紧线、平衡挂线、附件安装、压接等人员）职责：工作负责人：全面负责组织、指挥工作班人员安全开展本次架线施工的各项工作，完成本工程架线施工任务。

技术负责人：负责对本项工作提出技术方案并交底，助工作负责人的工作，解决现场技术问题，检查督促各项施工技术措施的落实。

安全负责人：负责对施工现场的安全教育和监督，督促各项安全措施的落实，及时制止违反安规等规章制度的行为和现象。

施工人员：服从工作负责人的指挥，正确佩戴和使用劳保防护用品，按照施工工艺标准、遵守安全操作规程按时完成工作负责人所安排的工作任务。

3.2施工组织分工第一组：放线准备组长：XXX组员：XXX XXX等XX 人负责搭设跨越架、悬挂瓷瓶及放线滑车、布置牵张场地、挖埋临锚等准备工作。

第二组：放紧线、压接组长：XXX组员：XXX XXX等XX 人负责展放导引绳/牵引绳、展放导地线、压接、紧线等放紧线工作。

第三组：附件安装组长：XXX组员：XXX XXX等XX 人负责导地线平衡/半平衡挂线、安装悬垂线夹、防振锤、间隔棒、跳线等附件安装工作。

单元工程
耐张段 基 基
基、处 基 基 基 基
放线段 个
耐张段 基 处 基 处
4.2 检查（检验）项目应按下列原则分类：
a) 检查（检验）项目分为：主控项目、一般项目。 b) 主控项目：指影响工程性能、强度、安全性和可靠性的项目。 c) 一般项目：除主控项目以外的项目。 4.3 施工质量检验及评定应按单元工程、分项工程、分部工程、单位工程依次进行，均分为合格与不
本标准适用于 1000kV 交流架空输电线路的新建及改建工程的施工质量检验及评定。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 175 通用硅酸盐水泥 GB 1499.1 钢筋混凝土用钢 第 1 部分：热轧光圆钢筋 GB 1499.2 钢筋混凝土用钢 第 2 部分：热轧带肋钢筋 GB 8076 混凝土外加剂 GB/T 1001.1 标称电压高于 1000V 的架空线路绝缘子 第 1 部分：交流系统用瓷或玻璃绝缘子元件 —定义、试验方法和判定准则 GB/T 1179 圆线同心绞架空导线 GB/T 2314 电力金具通用技术条件 GB/T 2315 电力金具标称破坏载荷系列及连接型式尺寸 GB/T 2317.1 电力金具试验方法 第 1 部分：机械试验 GB/T 2694—2010 输电线路铁塔制造技术条件 GB/T 5117 非合金钢及细晶粒钢焊条 GB/T 5118 热强钢焊条 GB/T 5779.1 紧固件表面缺陷 螺栓、螺钉和螺柱 一般要求 GB/T 5779.2 紧固件表面缺陷 螺母 GB/T 7253 标称电压高于 1000V 的架空线路绝缘子 交流系统用瓷或玻璃绝缘子元件 盘形悬式 绝 缘子元件的特性 GB/T 8110 气体保护电弧焊用碳钢、低合金钢焊丝 GB/T 14684 建设用砂 GB/T 14685 建设用卵石、碎石 GB/T 14902 预拌混凝土 GB/T 19519 架空线路绝缘子 标称电压高于 1000V 交流系统用悬垂和耐张复合绝缘子定义、试 验 方法及接收准则 GB/T 20141 型线同心绞架空导线 GB/T 26874 高压架空线路用长棒形瓷绝缘子元件特性 GB/T 50107 混凝土强度检验评定标准

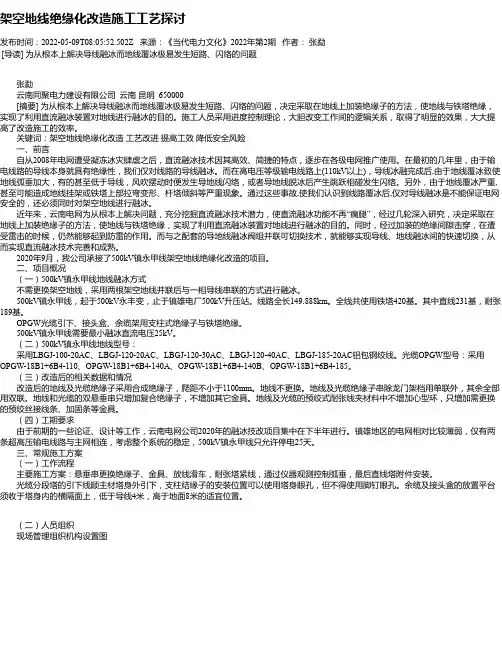

架空地线绝缘化改造施工工艺探讨发布时间：2022-05-09T08:05:52.502Z 来源：《当代电力文化》2022年第2期作者：张勐[导读] 为从根本上解决导线融冰而地线覆冰极易发生短路、闪络的问题张勐云南同聚电力建设有限公司云南昆明 650000 [摘要] 为从根本上解决导线融冰而地线覆冰极易发生短路、闪络的问题，决定采取在地线上加装绝缘子的方法，使地线与铁塔绝缘，实现了利用直流融冰装置对地线进行融冰的目的。

施工人员采用进度控制理论，大胆改变工作间的逻辑关系，取得了明显的效果，大大提高了改造施工的效率。

关键词：架空地线绝缘化改造工艺改进提高工效降低安全风险一、前言自从2008年电网遭受凝冻冰灾肆虐之后，直流融冰技术因其高效、简捷的特点，逐步在各级电网推广使用。

在最初的几年里，由于输电线路的导线本身就具有绝缘性，我们仅对线路的导线融冰。

而在高电压等级输电线路上(110kV以上)，导线冰融完成后,由于地线覆冰致使地线弧垂加大，有的甚至低于导线，风吹摆动时便发生导地线闪络，或者导地线脱冰后产生跳跃相碰发生闪络。

另外，由于地线覆冰严重,甚至可能造成地线挂架或铁塔上部拉弯变形、杆塔倾斜等严重现象。

通过这些事故,使我们认识到线路覆冰后,仅对导线融冰是不能保证电网安全的，还必须同时对架空地线进行融冰。

近年来，云南电网为从根本上解决问题，充分挖掘直流融冰技术潜力，使直流融冰功能不再“瘸腿”，经过几轮深入研究，决定采取在地线上加装绝缘子的方法，使地线与铁塔绝缘，实现了利用直流融冰装置对地线进行融冰的目的。

同时，经过加装的绝缘间隙击穿，在遭受雷击的时候，仍然能够起到防雷的作用。

而与之配套的导地线融冰阀组并联可切换技术，就能够实现导线、地线融冰间的快速切换，从而实现直流融冰技术完善和成熟。

2020年9月，我公司承接了500kV镇永甲线架空地线绝缘化改造的项目。

二、项目概况（一）500kV镇永甲线地线融冰方式不需更换架空地线，采用两根架空地线并联后与一相导线串联的方式进行融冰。

编号：____________ 组织、安全、技术措施及应急预案工程名称：110kV陇通线改造工程施工单位：天水天辰实业（集团）有限公司运维单位：一、工程概况工程概况：工程量及计划工期1、110kV陇通线起点为330kV陇西变110k门型构架，终点为110kV通安驿牵引变。

新建110kV华能华家岭风电送出线路工程及110kV陇通线在运行杆号43#-44#档存在交叉。

110kV陇通线43#-44#档距572米，导线型号LGJ-150，两根地线型号为GJ-35,随线路架设一根24芯ADSS光缆。

在110kV陇通线43#小号侧31米处线下新建1基转角塔G1，将陇通线右侧至地形开阔带，利用1基转角塔G2、1基直线跨越塔G3将110kV陇通线线路抬高，预留出线路钻越走廊通道，之后线路左转接至陇通线45#小号侧115米处线下，改造后陇通线线路长度增加46米。

将陇通线加高改造段四基铁塔基础先施工完成，并将G2、G3铁塔组立完成。

之后将110kV陇通线停电，组立G1、G4两基铁塔，并完成导地线展放。

同时在停电期间将原陇通线37#-54#段杆塔进行地线支架补强，将一根常规地线更换为OPGW光缆，长度为4.8公里，中断通信信号后，完成光纤溶解后，恢复通信。

随后拆除原ADSS光缆，拆除陇通线43#-44#段旧线路。

计划工期：2015年12月3日-2015年12月9日停电组立G1、G4两基铁塔，展放改接陇通线1#-4#导地线，原陇通线37#-54#常规地线更换为OPGW。

2015年12月3日-2015年12月7日更换OPGW光缆。

2015年12月8日（早7：00分-晚17：00分）光纤改接。

二、施工组织措施1. 施工组织（1）参及施工各方名称及分工建设单位：华能通渭风电有限责任公司设计单位：甘肃省电力设计院监理单位：甘肃华研水电咨询有限公司施工单位：天水天辰实业（集团）有限公司（2）工程负责人及职责项目经理：伏志良联系电话：项目经理由公司经理授权，全权负责本工程的项目管理工作，代表公司处理和决策及本工程项目有关的一切事宜。

附件安装作业指导书一、线路方向及线号规定1、线路方向小号侧（1#）-------------------- > （87#）（大号侧）2、线号规定：面向大号侧光缆架设在左侧支架上、地线架设在右侧。

二、绝缘子金具配备情况1、全线均采用合成绝缘子，FXBW-110/100（结构高1240）,适应IV 级污秽区最小绝缘距离1030m. FXBW-110/100（结构高1320）,适应IV 级污秽区最小绝缘距离1050m.2、导线采用FD-5防振锤，地线采用FG-50、FG-70型防振锤，OPGW防振锤由光缆厂家提供。

3、导线悬垂夹采用XGU-4,地线悬垂线夹采用XGU-2;导线耐张线夹采用NY-240/40、NY-185/30型，地线耐张线夹采用NX-2型。

OPGW 复合光缆的悬垂及耐张线夹由生产厂家提供。

其他连接金具均采用《金电力具产品样本》中的标准金具。

三、安装工艺1、绝缘子在悬挂前应逐件擦试干净，并经外观质量检查。

2、绝缘子区分、各种金具、螺栓等朝向和穿向应符合规定。

3、绝缘子FXBW-110/100（结构高1240）,适应IV级污秽区最小绝缘距离1030m. FXBW-110/100（结构高1320）,适应IV级污秽区最小绝缘距离1050m.4、本标段绝缘子串大口的朝向要求，金具螺栓使用说明，根据110〜500kV架空电力线路施工及验收规范（GBJ233-90 ）及方便运行检查，现统一规定如下：A.S080C13S-D0101-17C双串）1）悬垂串上的螺栓及穿钉凡能顺线路方向穿入者一律向受电侧穿入，两边线横线路方向由内向外，中线由左向右.2）直角挂板与球头挂环的联结螺栓以连板中心由内向外穿.3）直线塔悬垂串绝缘子大口一律朝送电侧.4）碗头挂板的大口一律朝送电侧B.S080C13S-D0101-16C单串）1）悬垂串上的螺栓及穿钉凡能顺线路方向穿入者一律向受电侧穿入，两边线横线路方向由内向外，中线由左向右.2）挂板与球头挂环的联结螺栓顺线路方向穿入者向受电侧穿.3）直线塔悬垂串绝缘子大口一律朝送电侧.4 ）碗头挂板的大口一律朝送电侧.C.S080C13S-D0101-15（双串）1）耐张串上的螺栓及穿钉一律由上向下穿，特殊情况由外向内、由左向右2）直角挂板与球头挂环的联结螺栓以连板中心由内向外穿3）耐张串绝缘子大口一律朝上。

架空线路的导线架设安装方案依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于10kV及以下架空配电线路的导线架设安装工程。

2、施工准备2.1材料要求：2.1.1所采用的器材、材料应符合国家现行技术标准的规定，并应有产品合格证。

2.1.2导线：2.1.2.1导线不应有松股、交叉、折叠、断裂及破损等缺陷，裸铝绞线不应有严重腐蚀现象。

2.1.2.2不应有严重腐蚀现象。

2.1.2.3绝缘导线表面应平整，光滑、色泽均匀，绝缘层厚度应符合规定。

绝缘层应挤包紧密，且易剥离、绝缘线端部应有密封措施。

2.1.2.4导线最小截面应符合表2.1.2.4所示数值。

导线最小截面（mm2）表2.1.2.42.1.32.1.3.1瓷件与铁件组合无歪斜现象、且结合紧密、铁件镀锌良好。

2.1.3.2瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。

2.1.3.3弹簧销、垫的弹力适宜。

2.1.3.4高压绝缘子的交流耐压试验结果必须符合施工规范的规定。

2.1.4绑线：裸导线的绑线应选用与导线同金属的单股线，直径不应小于2.0mm，绝缘导线应选用绝缘绑线。

2.1.5耐张线夹、并沟线夹、钳压管、铝带2.1.5.1表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。

2.1.5.2线夹转动灵活，与导线接触面符合要求。

2.1.5.3碗头挂板、平行挂板、直角挂板、U型挂环、球头挂环、拉板、曲型垫等。

2.1.5.4表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。

2.1.5.5应热镀锌，镀锌良好，镀锌层无录音落，锈蚀现象。

2.1.6螺栓：2.1.6.1螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀现象。

2.1.6.2螺杆与螺母的配合应良好，加大尺寸的内螺纹与有镀层的外螺纹配合，其公差应符合现行国家标准《普通螺纹直径1～300mm公差》的粗牙三级标准。

2.1.6.3螺栓宜有防松装置，防松装置弹力应适宜，厚度应符合规定。

110KV送电线路新建工程导、地线展放施工作业指导书施工单位：电力集团有限公司二O一O年四月110KV送电线路新建工程导、地线展放施工作业指导书批准：日期：年月日审核: 日期: 年月日编制：日期：年月日施工单位:电力集团有限公司目录一、工程概况二、导地线展放前提条件三、架线工程的准备工作四、导地线的展放五、导地线的修补六、防振措施及跳线安装七、相序配合八、交叉跨越防护准备九、放紧线施工危险点预测及预控措施一、工程概况110KV新建工程，全线共11.7KM,新建杆塔46基,其中铁塔6基,混凝土电杆40基。

铁塔基础采用现浇钢筋混凝土基础，电杆采用预制底、拉盘基础。

本次工程全线铁塔型式为自立式铁塔，有4种塔型，即：ZM、JG1 、JG2 、DSN。

导线采用LGJ—240/30,地线一根采用LBGJ-50-20AC,另一根为OPGW复合光纤与导线配合使用。

导地线采用液压耐张线夹.全线共22个耐张段。

其中穿越500KV线路1次、穿越220KV线路1次、跨越35KV 线路1次、跨越10KV线路10次、跨越低压线路30次、跨越通信线路39次、跨越房屋4处、公路10次。

二、导地线展放的前提条件1、基础浇制后养护期必须达到28天，组塔后螺栓一次性紧固率达到95％，同时不得有差件，否则不予紧线。

2、混凝土电杆组立完毕，并经过中间检查验收。

3、紧线前导地线必须作导、地线拉力试验。

4、紧线前应对铁塔的倾斜率进行详细检测计算,若超过规范的铁塔应进行调整.又特别是转角塔的斜倾.5、紧线前：导地线的临时拉线,本工程各耐张段的临时拉线均采用挖地锚坑，其深度应根据地质,在1。

7～2。

4M之间,临时拉线的对地夹角不得大于心45°。

6、临时拉线的规格:本工程所采用的临时拉线用GJ－70或近似GJ－70的钢丝绳作临时拉线，二个不允许的是:不允许导地线临时拉线在同一个拉线位置受力；不允许临时拉单缠绕在横担的某一挂线点，前后挂点应受力均匀.确保横担不变形.三、架线工程的准备工作1、图纸部分（1)熟习机电安装及杆塔明细表等施工图纸。

横担金具及绝缘子安装施工工艺技术标准1.1 适用范围本节内容适用于10kV线路横担、金具及绝缘子安装1.2 引用标准GB50173—92《电气装置安装工程35kV及以下架空电力线路施工及验收规范》Q/DSG11105-2008《南方电网工程施工工艺控制规范》第4部分：配网工程Q/G D1 1123.8-2009《广东电网公司配网工程施工作业指导书》第二部分：电气工程分册,第一篇,架空线路安装工程《工程建设标准强制性条文》DL/T5161.1~5161.17-2002《电气装置安装工程质量检验及评定规程》1.3 设计要求1.3.1 以螺栓连接的铁构件安装，螺栓的穿入方向应符合下列规定：（1）顺线路方向，双面构件由内向外，单面构件由送电侧穿入；（2）横线路方向，两侧由内向外，中间由左向右(面向受电侧)；（3）垂直方向，由下向上。

1.3.2 单横担装于受电侧；分支杆、90°转角杆及终端杆应装于拉线侧。

1.3.3 横担安装应平正，安装偏差应符合下列规定：（1）横担端部上下歪斜不应大于20mm。

（2）横担端部左右扭斜不应大于20mm。

（3）双杆的横担，横担与电杆连接处的高差不应大于连接距离的5/1000；左右扭斜不应大于横担总长度的1/100。

1.3.4 瓷横担直立安装时，顶端顺线路歪斜不大于10mm。

水平安装时，顶端宜向上翘起5°～15°。

杆顶安装时，顶端顺线路歪斜不大于当20mm。

1.3.5 绝缘子串安装应符合下列规定：（1）绝缘子安装前逐个将表面清擦干净,并进行外观检查。

（2）对绝缘子用不低于5000V的兆欧表逐个进行绝缘测定。

在干燥情况下，绝缘电阻小于500MΩ者,不得安装。

（3）安装后绝缘子裙边与带电部位的间隙不小于50mm。

1.4 施工工艺要点1.4.1 螺杆与铁构件（1）螺杆应与铁构件面垂直，螺头平面与构件间不应有间隙。

（2）螺栓紧好后，螺杆丝扣露出的长度，单螺母不应少于两个螺距；双螺母可与螺母相平。

110kV线路带电更换直线整串绝缘子作业指导书工作线路名称：工作班组：工作负责人：作业日期年月日时分至年月日时分1、适用范围：适用于110kV线路带电更换直线整串绝缘子作业。

2、引用文件国家电网生（2006）935号《架空输电线路管理规程》国家电网公司《110（66）kV～500kV架空输电线路运行规范》国家电网公司《110（66）kV～500kV架空输电线路检修规范》国家电网公司《110（66）kV～500kV架空输电线路检修导则》国家电网生技[2005]173号《110（66）kV～500kV架空输电线路检修规范》国家电网Q/GDW1799.2-2013 《国家电网公司电力安全工作规程》（线路部分)DL/T 800 电力企业标准编制规则、Q/GDW 1 安全生产健康环境质量管理体系基础和术语Q/GDW 2 安全生产健康环境质量管理体系规范而编制。

GB 6568．1—2000 带电作业用屏蔽服装GB／T 18037—2000 带电作业工具基本技术要求与设计导则GB 13035—2003 带电作业用绝缘绳索GB 13034—2003 带电作业用绝缘滑车GB/T 14286—2002 带电作业工具设备术语国家电网安监[2009]664号《国家电网公司安全工作规程》（电力线路部分）DL/T 741—2010 架空输电线路运行规程DL/T 626－1997 盘形悬式绝缘子劣化检测规程GB/T 2900.55—2002 电工术语带电作业DL 779—2001 带电作业用绝缘绳索类工具DL 779—2001 带电作业用绝缘绳索类工具国家电力公司1997.7 《带电作业管理制度》国家电力公司1997.10 《带电作业操作导则》GB 50233—2015 《110～750kV架空送电线路施工及验收规范》3、作业前准备3.1准备工作安排3.2人员要求3.3工器具3.4材料3.5危险点分析3.6安全措施3.7作业分工4、作业程序4.1开工4.2作业内容及标准4.3竣工5、消缺记录6、验收总结7、指导书执行情况评估。

淮北濉溪鑫能光伏-杨柳110kV线路工程跨河施工方案2017年6月合肥校核：一、编制依据.................................................... - 0 - 二．项目概况.................................................... - 1 -1、项目概况 (1)2、本工程建设的必要性 (1)三．跨河部分施工情况........................................... - 2 - 〔1〕、跨河部分施工情况 . (2)四、施工安排................................................... - 3 -五、标准化工艺应用情况......................................... - 4 -六、施工现场水土保持........................................... - 8 -1、现场注意事项及措施 (8)2、水土保持监测 (9)七、雨季施工防汛措施............................................. - 9 -八、夏季施工安全措施............................................ - 10 -九、劳动安全.................................................... - 10 -一、编制依据〔1〕国网安徽众兴电力设计院众兴电审函〔2017〕号《国网安徽众兴电力设计院关于印发濉溪县南坪镇采煤沉陷区60MW光伏发电项目接入系统设计初审会议纪要的函》〔2〕项目勘察设计委托书〔暂缺〕〔3〕国家标准、电力行业规程标准、国家电网公司企业标准《110kV~750kV架空输电线路设计标准》(GB 50545-2010)《电力工程电缆设计标准》(GB 50217-2007)《交流电气装置的过电压保护和绝缘配合》(GB/T 50064-2014)《交流电气装置的接地设计标准》(GB/T 50065-2011)《钢结构设计标准》(GB 50017-2003)《架空输电线路杆塔结构设计技术规定》(DL/T 5154-2012)《架空输电线路基础设计技术规程》(DL/T 5219-2014)《建筑结构荷载标准》(GB 50009-2012)《架空送电线路钢管杆设计技术规定》(DL/T 5130-2001)《电力设施抗震设计标准》(GB 50260-2013)《输电线路对电信线路危险和干扰影响防护设计规程》(DL 5033-2006)《国家电网公司输变电工程初步设计内容深度规定》〔Q/GDW 166.1-2010〕《国家电网公司关于明确输变电工程“两型三新一化”建设技术要求的通知》〔国家电网基建[2014]1131号〕《国家电网公司输变电工程通用设计110kV输电线路分册》(2011版)《国网公司输变电工程通用设计110〔66〕、220kV输电线路金具分册》(2011版)《安徽电网污区分布图(2014版)》《安徽电网雷区分布图(2011版)》-- 0 --《安徽电网鸟害分布图〔2013版〕》《安徽电网输电线路舞动分布图〔2013版〕》《安徽电网冰区分布图〔30年一遇〕〔2013年版〕》《安徽电网风区分布图〔30年一遇〕〔2013年版〕》二．项目概况1、项目概况本工程拟建设淮北鑫能濉溪县南坪镇采煤塌陷区60MW光伏发电项目配套110kV线路-杨柳110kV线路工程，位于淮北市濉溪县南坪镇境内。

1、计算依据《110~500kV 架空送电线路设计技术规程》 DL/T 5092-1999。

导、地线张力弧垂曲线计算书。

2、计算条件导线分裂根数：n =1最大代表档距： L d =400m ；最大垂直档距： L v =1050m ；最大水平档距： L p =1000m ；导线悬挂点处最大使用张力： T d = 1.1×1×35040=JLB40-120地线悬挂点处最大使用张力： T b =1.1×23149=25.4639kN导线悬挂点处常年张力： T c = 1.1×1×21900=耐张串断联时张力： T dl =1×1×35040=35.04kN导线断线、断联张力：T ddx =T d ×50%=38.544×0.5=19.272kN JLB40-120地线断线张力： T bdx =T b ×50%=25.4639×0.5=12.732kN导线自荷载： P 1=11.1109N/m 导线自荷载加冰荷载： P 3=20.5217N/m 导线覆冰时的风荷载： P 5= 3.6316N/m JLB40-120地线自荷载： P 1b =5.5927N/m JLB40-120地线风荷载： P 4b =4.4682N/m JLB40-120地线综合荷载： P 7b =12.5717N/m 导线悬挂点无冰垂直荷载： T wdv =n ×P 3×L v =1×11.1109×1050=导线悬挂点覆冰垂直荷载： T dv =n ×P 3×L v =1×20.5217×1050=导线悬挂点处覆冰风荷载： T dp =n ×P 5×L p =1× 3.6316×1000=JLB40-120地线无冰垂直荷载： T wbv =P 7b ×L v =5.5927×400= 2.23708kN JLB40-120地线最大综合荷载： T bv =P 7b ×L v =12.5717×1050=13.2003kN导线常年垂直荷载： T dvc =n ×P 1×L v =1×11.1109×1050=绝缘子和金具强度计算书导线型号:LGJ-300/40(K=2.5) 地线型号:JLB40-120(配合)3、计算3、1 导线双联耐张（由于绝缘子串重量相对张力很小，计算中未考虑）由于绝缘子串为双联，故支撑双联部分受力等于合力，而每联受力为合力的50%。
