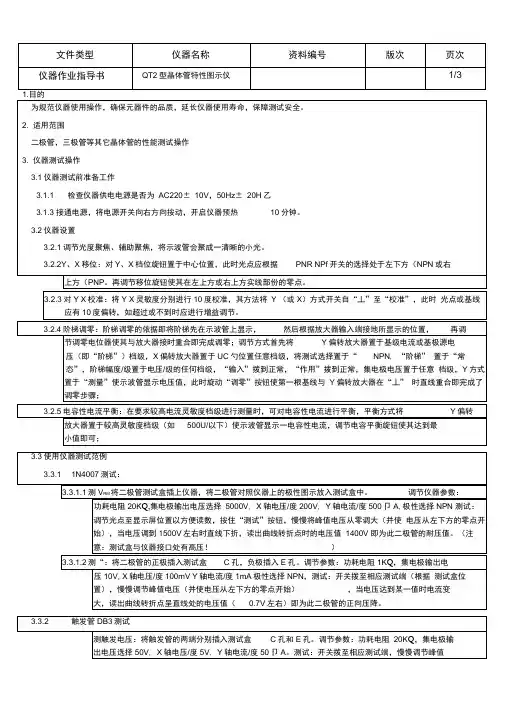

编制| | 审核| | 批准| 」发行日期文件类型仪器名称资料编号版次页次仪器作业指导书QT2型晶体管特性图示仪2/3电压（并使电压从左下方的零点开始），当电压达到某一值时电流变大，读出曲线转折点时的电压值（32V左右）即为此触发管的触发电压。

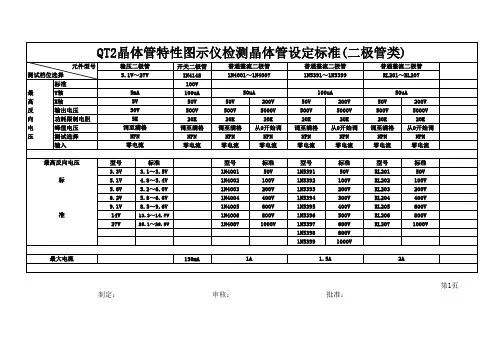

3.3.3 稳压管2CW37-6.2测试测稳压值：将稳压管的正极插入测试盒E孔，负极插入C孔。
调节参数：功耗电阻250 Q,集电极电压输出选择10V,Y轴电流/度1mA X轴电压/度1V,幅度级5UA, “输入”开关正常，阶梯10级,极性选择NPN.测试：开关拨至相应测试端，慢慢调节峰值电压（并使电压从左下方的零点开始），当电压达到某一值时电流变大，读出曲线转折点时的电压值（ 6.4V左右）即为此稳压管的稳压值3.3.4 压敏电阻测试测击穿电压：将压敏电组两脚分别插入测试盒C孔和E孔（若标称电压高于500V需在高压测试盒内进行，按1N4007二极管测试）。
参数调试：功耗电阻100K Q，集电极输出电压根据压敏电阻的标称值适当选取，X轴电压/度选取适当的档级，Y轴电流/度50卩A。
测试：开关拨至相应测试端，慢慢调节峰值电压（并使电压从左下方的零点开始），当电压达到某一值时，电流突然增大，读出曲线转折点时的电压值即为压敏电阻的击穿电压。
3.3.5 13003 三极管测试3.3.5.1测放大倍数HFE将三极管按脚位要求插入相应的位置；集电极电压输出选择10V;极性选择NPN,（如是PNP型则需选择PNP）;功耗电阻200Q, Y轴电流/度1MA,X轴电压/度1V,幅度级20UA, “输入”及“作用”开关选正常；阶梯10级。
测试：开关拨至相应测试端，顺时针旋转“峰值电压” 旋钮，逐渐加大；显示屏出现一组曲线，就是三极管特性曲线；IC读数：电流档位指数1000MAXY轴格数4.5,IB读数：阶梯信号电流档指数20UA X簇数10,HFE计算公式：IC/IB=22.5。
