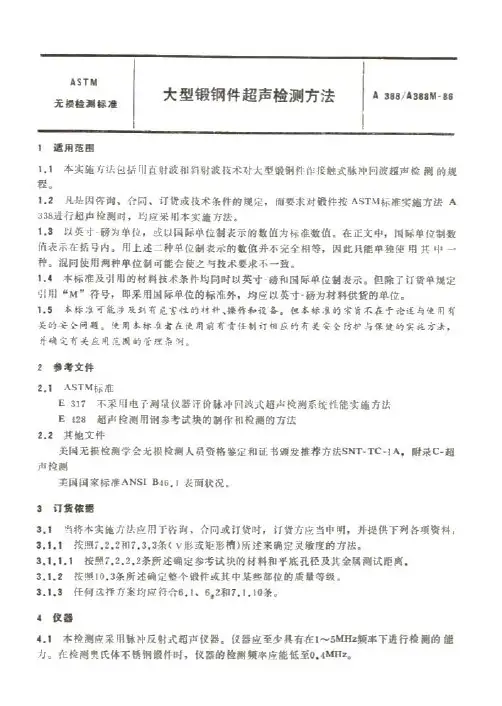

ASTM A388-A388M-86大型锻钢件超声检测方法(中译扫描本)

铸铁件超声检测标准
铸铁件超声检测通常遵循以下国际标准：
1. ASTM A609/A609M-12：这是美国材料和试验协会（ASTM）制定的标准，规定了铸铁件超声检测的一般要求和程序。

2. ISO 10893-5：这是国际标准化组织（ISO）确定的标准，定义了无损检测方法和设备在管道和管道配件焊接后的超声检测要求。

3. EN 12680-3：这是欧洲标准化组织（CEN）发布的标准，规定了对工业铸铁件进行超声检测的要求和评定方法。

这些标准通常包括以下内容：
1. 超声检测设备和仪器的要求，包括超声探头、接收信号处理系统和显示设备。

2. 超声检测操作的要求，包括超声波传播方式（如直接接触法、浸入法和射束法）、超声波检测技术（如脉冲回波法和相控阵法）和检测参数（如频率、射束角和增益）。

3. 测量和评定结果的标准，包括缺陷尺寸和位置的评估、超声图像的解释和记录。

此外，针对特定的铸铁件，可能还会有针对性的标准，如用于铁道上的铸铁轮毂的超声检测标准。

JB/T4730-2005 《承压设备无损检测》第3部分超声检测ultrasonic [ʌltrə′sɔnik]标准修改介绍以及与ASME标准对比JB/T 4730.3-2005标准条款及技术内容4.2 承压设备用钢锻件超声检测4.2.1 范围本条适用于承压设备用碳钢和低合金钢锻件的超声检测和质量等级评定。

本条不适用于奥氏体钢等粗晶材料锻件的超声检测，也不适用于内、外半径之比小于80%的环形和筒形锻件的周向横波检测。

国外标准的对应条款及技术内容，技术差异的简要评述【1】对应条款：ASME2004-SA388-1.1【2】相关技术内容: ASME规定：操作方法包括用直射波和斜射波技术对大型锻件作接触脉冲回波式超声波检验程序。

直射波法包括DGS（距离—增益—当量）法。

【3】简要评述：JB4730对适用范围作了限定，ASME没有那么明确。

JB/T 4730.3-2005标准条款及技术内容4.2.2 探头双晶直探头的公称频率应选用5MHz。

探头晶片面积不小于150mm2；单晶直探头的公称频率应选用2～5MHz，探头晶片一般为φ14～φ25mm。

主要修改内容：①探头2005版增加了有关探头的内容，即：双晶直探头的公称频率应选用5MHz。

探头晶片面积不小于150mm2；单晶直探头的公称频率应选用2MHz~5MHz，探头晶片一般为φ14mm~φ25mm。

解释：1994版没有对探头做出规定，选择余地较大，由此也可能造成检测结果的不一致，2005版对此作了规定。

值得注意的是，锻件双晶直探头的检测范围是45mm。

一般而言，用一个双晶直探头较难覆盖45mm，可能需要一个以上焦点不同的双晶直探头。

国外标准的对应条款及技术内容，技术差异的简要评述【1】对应条款：ASME2004-SA388-4.2，7.2【2】相关技术内容: ASME规定：a) 对于直射波扫查可采用换能器的最大有效面积为650mm2，其最小尺寸为20mm，最大为30mm。

ASTM材料标准中译本大全(2006-8-14 11:32:14)ASME参考书籍无损检测基本知识纲要（AS ME取证必读） 80ASNT-SNT-TC-1A-2001 无损检测人员的评定和资格证书 150ANSI/FCI 70-2-1998 (ASME B16.104-1970) 控制阀门阀座泄漏 30ASTM A6/A6M-2004 a 结构用轧制钢板、型钢、板桩和棒钢通用要求 80ASTM A36/A36M-2004 碳结构钢标准规范 30ASTM A106-2002a 高温用无缝碳钢公称管规范 45ASTM A143-2003 热侵镀锌结构钢制品防脆化的标准实施规程和催化探测方法 30ASTM A179/A179M-1990a（R2001）热交换器和冷凝器用无缝冷拉低碳钢管标准规范 30 ASTM A192-2002 高压设备用无缝碳钢锅炉管标准规范 30ASTM A209/A209M-2003 锅炉和过热器用无缝碳钼合金钢管标准规范 30ASTM A210/A210M-2003 锅炉和过热器用无缝中碳钢管技术条件 30ASTM A213/A213Mb-2004 锅炉过热器和换热器用无缝铁素体和奥氏体合金钢传热管技术条件 40 ASTM A234/A234M-2004 中、高温用锻制碳钢和合金钢管道配件 35ASTM A252-98（R2002）焊接钢和无缝钢管桩的标准规范 35ASTM A262-2002a 探测奥氏体不锈钢晶间腐蚀敏感度的标准实施规范 45ASTM A269/A269-2004 通用无缝和焊接奥氏体不锈钢管标准规范 35ASTM A333/A333M-2004 低温设备用无缝和焊接钢管的规范标准 35ASTM A334/A334M-2004 低温设备用无缝和焊接碳素和合金钢管的标准规范 35ASTM A335-2003 高温设备用无缝铁素体合金钢管标准规范 35ASTM A370/A370M-2003a 钢制品力学性能试验方法和定义标准 70ASTM A387/A387M-2003 压力容器用铬钼合金钢板的标准规范 35ASTM A403/A403M-2004 锻制奥氏体不锈钢管配件的标准规范 35ASTM A450/A450M-2004 碳素钢管、铁素体合金钢管及奥氏体合金钢管一般要求的标准规范 35 ASTM A500-2003a 圆形与异型冷成型焊接与无缝碳素钢结构管标准规范 30ASTM A515-2003 中温及高温压力容器用碳素钢板的标准规范 30ASTM A516-2004a 中温及低温压力容器用碳素钢板的标准规范 30ASTM A530-2003 特种碳素钢和合金钢管一般要求的标准规范 35ASTM A615/A615M-2004a 混凝土配筋用异形钢筋和无节钢胚棒标准规范 35ASTM A703/A703M-2004 标准技术条件—承压件钢铸件通用要求 40ASTM A781/A781M-2004a 铸件、钢和合金的标准规范及通用工业的一般性要求 35ASTM A788/A788M-2004a 标准技术条件—钢锻件通用要求 35ASTM B209/B209M -2004 铝和铝合金薄板和中厚板标准规范 50ASTM E6-2003 金属材料布氏硬度的标准测试方法 35ASTM E18-2003 金属材料洛氏硬度和洛氏表面硬度的标准测试方法 50ASTM E29-2002 使用有效数字确定试验数据与规范符合性作法 35ASTM E8-2004 金属材料拉伸试验的标准测试方法 50ASTM E94-2004 放射性检查的标准指南 40ASTM E125-1963（R2003）铁铸件的磁粉检验用标准参考照片 30ASTM E164-2003 焊件的超声接触检验的标准操作规程 45ASTM E208-1995a(R2000) 用导向落锤试验测定铁素体钢无塑性转变温度的标准试验方法 40ASTM E213-2004 金属管超声检验方法 45ASTM F36-1995 测定垫片材料压缩率及回弹率的标准试验方法 40ASTM F37-1995 垫片材料密封性的标准试验方法 50ASTM F38-1995 垫片材料的蠕变松弛的标准试验方法 50ASTM F112-1995 色覆垫片密封性能的标准试验方法 40ASTM F146-1995a 垫片材料耐液体标准试验方法 40ASTM F1311-1995(R2001) 大口径组装式碳钢法兰标准规范 30ASTM G1-2003 腐蚀试样的制备、清洁处理和评定用标准实施规范 40ASTM G36-73(R1981) 参考资料标准实用规程：在沸的氯化镁溶液中进行的应力腐蚀裂纹试验 40ASTM G46-1976(R1986) 参考资料标准实用规程：麻点腐蚀的检验和评定 40ASTM G48-1976(R1980) 参考资料使用三氯化铁溶液做不锈钢及其合金的耐麻点腐蚀和抗裂口腐蚀性试验的标准方法 50 ASTM标准中译本丛书（一）碳钢、铸铁、不锈钢及合金钢材料标准规范（含18个标准) 380ASTM A105/A105M-2002 管道部件用碳钢锻件ASTM A126-1995(R2001) 阀门、法兰和管道附件用灰铁铸件ASTM A181/A181M-2001 通用管路用碳钢锻件标准规范ASTM A193/A193M-2001 高温用合金钢和不锈钢螺栓材料ASTM A194/A194M-2001 a 高温用合金钢和不锈钢螺栓材料ASTM A216/A216M-2001 a 高温用可熔焊碳钢铸件标准规范ASTM A217/A217M-2002 高温承压件用马氏体不锈钢和合金钢铸件标准规范ASTM A276-2002 a 不锈钢棒材和型材ASTM A278/A278M-2001 高温不超过650°F（350℃）的承压部件用灰铸铁件ASTM A320/A320M-2002 低温用合金钢栓接材料ASTM A350/A350M-2002 要求冲击韧性试验的管件用碳钢及低合金钢锻件标准规范ASTM A351/A351M-2000 承压件用奥氏体、奥氏体-铁素体（双相）钢铸件规范ASTM A352/A352M-1993（R1998) 低温承压件用铁素体和马氏体钢铸件标准规范ASTM A395/A395M-1999 高温用铁素体球墨铸铁承压铸件ASTM A439-1983(R1999) 奥氏体球墨铸铁件ASTM A536-1984(R1999) 球墨铸铁件ASTM A694/A694M-2000 高温输送用管法兰、管件、阀门及零件用碳钢和合金钢锻件标准规范ASTM A965/A965M-2002 高温高压部件用奥氏体钢锻件ASTM标准中译本丛书（二）法兰、管件、阀门及部件（含9个标准） 200ASTM A182/A182M-2002 高温用锻制或轧制合金钢法兰、锻制管件、阀门和部件ASTM A961-2002 管道用钢制法兰、锻制管件、阀门和零件的通用要求标准规范ASTM B462-2002 高温耐腐蚀用锻制或轧制的UNS NO6030、UNS NO6022、UNS NO6200、UNS NO8020、UNS NO8024、U NO10276、UNS N10665、UNS N10675和UNS R20033合金管法兰、锻制管件、阀门和零件标准规范ASTM F885-1984 公称管径为NPS 1/4～2的青铜截止阀外形尺寸标准规范ASTM F992-1986(R2001) 阀门铭牌标准规范ASTM F993-1986(R2001) 阀门锁紧装置标准规范ASTM F1030-1986(R1998) 阀门操作装置的选择准则ASTM F1098-1987(R1998) 公称管径有NPS2～24的蝶阀外形尺寸标准规范ASTM F1565-2000 蒸汽用减压阀规范NACE MR 0175-2002 油田设备用抗硫化应力裂纹的金属材料 70。

3、增加了超声检测仪和探头的具体性能指标要求； 4、增加了超声检测仪和探头的校准、核查、运行核查和检查的要求； 5、增加了“安全要求”，对人员在超声检测中的安全提出了要求； 6、增加了工艺文件的要求，并列出了制订工艺规程的相关因素；
7、重新对本部分所用试块类型进行了划分，主要按国内相关通用的规 定进行划分，而不是在本部分自行划定标准试块和对比试块的类型；
4.2.2 检测仪器、探头和系统性能 4.2.2.1 检测仪器 ➢ 采用A型脉冲反射式超声检测仪，其工作频率按-3dB
测量应至少包括0.5MHz～10MHz频率范围，超声仪 器各性能指标和测试条件按照附录A（规范性附录） 中的要求，测试方法按GB/T 27664.1的规定。
解释： ➢ 工作频率范围为0.5～10MHz，应按-3dB法测量得出； ➢ 其他性能指标见附录A。
3.7 工件厚度t ➢ a） 对于平板对接接头，焊缝两侧母材厚度相
等时，工件厚度t为母材厚度；焊缝两侧母材厚 度不等时，工件厚度t为薄侧母材公称厚度； ➢ b） 对于插入式接管角接接头，工件厚度t为筒
体或封头公称厚度；安放式接管与筒体（或封
头）角接接头，工件厚度t为接管公称厚度； ➢ c） 对于T型焊接接头，工件厚度t为腹板公称
电压报警或低电压自动关机电压、发射脉冲重复频率、 有效输出阻抗、发射脉冲电压、发射脉冲上升时间、发 射脉冲宽度（采用方波脉冲作为发射脉冲的）和接收器 频带等主要性能参数；探头产品质量合格证中至少应给 出中心频率、带宽、电阻抗或静电容、相对脉冲回波灵 敏度、脉冲宽度以及声束性能（包括探头入射点、折射 角（K值）、主声束偏离、偏向角及偏移、声束扩散角等 ）等主要参数。 解释： ➢ 2005版只要求超声检测设备具有产品质量合格证或合格的 证明文件。现列出了至少要包括的项目，并有相应指标的 要求。
