下载文档原格式
锻件超声波探伤标准锻件超声波探伤是一种非破坏性检测方法，广泛应用于工业生产中，用于检测锻件内部的缺陷和异物。
其标准化是确保产品质量和安全的重要步骤。
本文将介绍锻件超声波探伤的标准要求，以及其在工业生产中的重要性。
首先，锻件超声波探伤的标准主要包括国家标准、行业标准和企业标准。
国家标准是由国家标准化管理委员会制定和发布的，具有法律效力，适用于全国范围内的锻件超声波探伤工作。
行业标准是由相关行业协会或组织制定的，适用于特定行业内的锻件超声波探伤工作。
企业标准是由企业根据自身生产实际情况制定的，适用于企业内部的锻件超声波探伤工作。
这些标准的制定和执行，可以有效规范锻件超声波探伤工作，提高产品质量和安全水平。
其次，锻件超声波探伤的标准要求包括设备要求、人员要求、操作要求和报告要求等方面。
设备要求包括超声波探伤仪器的性能和精度要求，以及探头的选择和使用要求。
人员要求包括操作人员的培训和资质要求，以及操作人员的责任和义务。
操作要求包括探伤工艺的规范和流程要求，以及检测参数的设置和调整要求。
报告要求包括检测结果的记录和报告要求，以及异常情况的处理和报告要求。
这些要求的严格执行，可以保证锻件超声波探伤工作的准确性和可靠性。
最后，锻件超声波探伤标准的重要性不言而喻。
首先，它可以帮助企业提高产品质量，降低生产成本，提高市场竞争力。
其次，它可以帮助企业保障产品安全，避免因产品质量问题而导致的事故和损失。
最后，它可以帮助企业提升员工技能，提高生产管理水平，实现可持续发展和创新发展。
因此，制定和执行锻件超声波探伤标准，对于企业和社会都具有重要意义。
综上所述，锻件超声波探伤标准的制定和执行，对于保障产品质量和安全，提高生产效率和管理水平，具有重要意义。
我们应该加强对锻件超声波探伤标准的学习和理解，提高对其重要性的认识，不断完善和落实相关标准要求，推动锻件超声波探伤工作的规范化和标准化，为工业生产的可持续发展做出贡献。
铸铁件超声波探伤标准铸铁件超声波探伤是指利用超声波探伤技术对铸铁件进行缺陷检测和评定的一种方法。
在铸铁件生产和使用过程中，超声波探伤技术具有重要的应用价值，可以有效地检测铸铁件内部的缺陷，提高铸铁件的质量和安全性。
本文将对铸铁件超声波探伤的标准进行详细介绍，以便广大从业人员能够更好地理解和应用这一技术。
一、超声波探伤原理。
超声波探伤是利用超声波在材料中传播的特性来检测材料内部的缺陷的一种无损检测方法。
当超声波遇到材料内部的缺陷时，会发生反射、折射等现象，通过对超声波的接收和分析，可以确定材料内部的缺陷位置、大小和形状。
在铸铁件超声波探伤中，通常会采用脉冲回波法或者多普勒效应来实现对铸铁件内部缺陷的检测。
二、超声波探伤标准。
1. 检测设备标准。
铸铁件超声波探伤所使用的超声波探伤设备应符合国家相关标准，设备应具备合格的探头、仪器和显示屏，能够清晰地显示铸铁件内部的缺陷情况。
2. 操作规程标准。
进行铸铁件超声波探伤的操作人员应具备相关的资质和经验，按照操作规程进行操作，保证检测的准确性和可靠性。
操作规程应包括设备的使用方法、检测的步骤、数据的记录和分析等内容。
3. 缺陷评定标准。
对于检测到的铸铁件内部缺陷，应按照相关标准进行评定。
评定标准应考虑缺陷的类型、大小、位置对铸铁件性能的影响，以及铸铁件的使用环境和要求等因素。
4. 报告标准。
对于每次进行的铸铁件超声波探伤，应编制相应的探伤报告。
报告应包括铸铁件的基本信息、探伤设备的信息、操作人员的信息、检测结果和评定结论等内容，报告应具备完整性和可追溯性。
三、应用范围。
铸铁件超声波探伤适用于各种类型的铸铁件，包括铸铁管、铸铁板、铸铁轮等。
在铸铁件的生产、加工和使用过程中，可以通过超声波探伤技术对铸铁件进行定期检测，及时发现和处理铸铁件内部的缺陷，确保铸铁件的质量和安全性。
四、注意事项。
在进行铸铁件超声波探伤时，应注意以下事项：1. 确保操作人员具备相关的资质和经验；2. 确保超声波探伤设备的正常运行和准确性；3. 对检测到的缺陷进行合理的评定和处理；4. 编制完整的探伤报告，保留相关的记录和数据。
锻钢件的超声波探伤检查方法缺陷等级分类及判定标准1•目的规范公司锻钢件的超声波探伤检查方法，规范缺陷等级分类及判定标准2•内容2.1探伤装置使用脉冲反射式超声波探伤仪。
2.2探伤方法原则上采用单晶头垂直探伤法。
但是精密探伤及有特殊要求的部位，将同时采用其他探伤方法。
2.3探伤方向及探伤范围按下表实施探伤。
但是，认定有缺陷等异状时，必须从所有方向开始探伤。
探伤方向及扫查范围向：对半圆周进行全面探伤。
但小齿轮、螺纹轴、蜗轮、辊子等表层附近特别重要的锻钢件，要从整周开始进行全面探伤。
轴类锻钢件径向：外周全面探伤轴向：从两个方向进行全面探伤轴向：从两个方向开始进行全面探伤从长度方向，宽度方向，板厚方向三个方向开始进行全面探伤。
但齿条等表层附近特别重要的锻钢件,三个方向均需从两面开始全面探伤。
径向：对外周进行全面探伤轴向：从一个方向开始全面探伤。
但是，齿圈等表层附近特别重要的锻钢件要从两个方向起全面探伤。
径向：对外周进行全面探伤轴向：从一个方向开始全面探伤。
但是，齿轮、车轮等表层附近特别重要的锻钢件要从两个方向起全面探伤。
探伤表面的表面粗糙度要达至【Ra12.5以上较好精加工状态。
2.5测量范围的调整原则上，测定范围要调整至底面回波在显示屏时间轴上显现2次。
2.6探伤方式、使用频率和使用探头探伤方式，使用频率和使用探头见下表。
2.7探伤灵敏度的设定2.7.1底面回波方式的灵敏度设定⑴直径或壁厚在2mm以下的部位，将各不同直径或壁厚的致密部位上第1次底面回波高度（BG）调整至探伤仪显示器刻度板的80%。
然后，根据图4进行灵敏度的增幅，以此作为探伤起始灵敏度。
另外，对于超过检查部位的壁厚1/2以上的区域进行探伤时，需要进一步提高灵敏度12dB进行探伤。
关于小齿轮、螺纹轴、蜗轮、齿轮、齿条、车轮等表层附近特别重要的锻钢件，则用提高了12dB后的灵敏度进行全面或是从两面开始探伤。
⑵试验部位的壁厚超过2m时，使用探头专用的DGS曲线图。

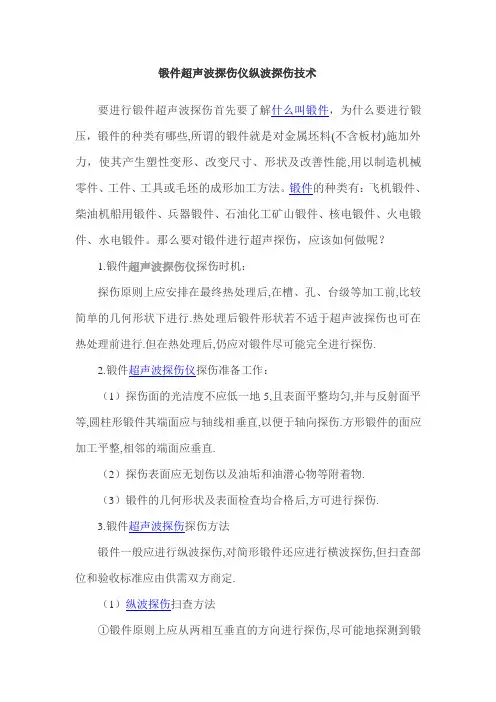

锻件超声波探伤仪纵波探伤技术要进行锻件超声波探伤首先要了解什么叫锻件，为什么要进行锻压，锻件的种类有哪些,所谓的锻件就是对金属坯料(不含板材)施加外力，使其产生塑性变形、改变尺寸、形状及改善性能,用以制造机械零件、工件、工具或毛坯的成形加工方法。
锻件的种类有：飞机锻件、柴油机船用锻件、兵器锻件、石油化工矿山锻件、核电锻件、火电锻件、水电锻件。
那么要对锻件进行超声探伤，应该如何做呢？1.锻件超声波探伤仪探伤时机：探伤原则上应安排在最终热处理后,在槽、孔、台级等加工前,比较简单的几何形状下进行.热处理后锻件形状若不适于超声波探伤也可在热处理前进行.但在热处理后,仍应对锻件尽可能完全进行探伤.2.锻件超声波探伤仪探伤准备工作：（1）探伤面的光洁度不应低一地5,且表面平整均匀,并与反射面平等,圆柱形锻件其端面应与轴线相垂直,以便于轴向探伤.方形锻件的面应加工平整,相邻的端面应垂直.（2）探伤表面应无划伤以及油垢和油潜心物等附着物.（3）锻件的几何形状及表面检查均合格后,方可进行探伤.3.锻件超声波探伤探伤方法锻件一般应进行纵波探伤,对简形锻件还应进行横波探伤,但扫查部位和验收标准应由供需双方商定.（1）纵波探伤扫查方法①锻件原则上应从两相互垂直的方向进行探伤,尽可能地探测到锻件的全体积,主要探测方向如图2所示,其他形状的锻件也可参照执行.②扫查范围:应对锻件整个表面进行连续全面扫查.③扫查速度:探头移动速度不超过150mm/s.④扫查复盖应为探头直径的15%以上.⑤当锻件探测厚度大于400mm时,应从相对两端面探伤.（2）探伤灵敏度的校验①原则上利用大平底采用计算法确定探伤灵敏度,对由于几何形状所限,以及缺陷在近场区内的工件,可采用试块法.②用底波法校正灵敏度,校正点的位置应选以工件上无缺陷的完好区域.③曲面补偿:对于探测面是曲面而又无法采用底波法的工件,应采用曲率与工件相同或相近(0.7-1.1倍)的参考试块;或者采用小直径晶片的探头,使其近场区的长度小于等于1/4工件半径,这样可不需进行曲面补偿.④探伤灵敏度不得低于Φ2mm当量直径.（3）缺陷当量的确定①采用A VG曲线及计算法确定缺陷当量.②计算缺陷当量时,当材质衰减系数超过4dB/m时,应考虑修正.③材质衰减系数的测定，应在被测工件无缺陷区域,选取三处有代表性的闰,求B1/B2的值,即第一次底波高度(B1)与第二次底波高度(B2)之比的dB差值.。
第六章锻件与铸件超声波探伤第六章锻件与铸件超声波探伤锻件和铸件是各种机械设备及锅炉压力容器的重要毛坯件。
它们在生产加工过程中常会产生一些缺陷，影响设备的安全使用。
一些标准规定对某些锻件和铸件必须进行超声波探伤。
由于铸件晶粒粗大、透声性差，信噪比低，探伤困难大，因此本章重点计论锻件探伤问题，对铸件探伤只做简单介绍。
第一节锻件超声波探伤一、锻件加工及常见缺陷锻件是由热态钢锭经锻压变形而成。
锻压过程包括加热、形变和冷却。
锻件的方式大致分为镦粗、拔长和滚压。
镦粗是锻压力施加于坯料的两端，形变发生在横截面上。
拔长是锻压力施加于坯料的外圆，形变发生在长度方向。
滚压是先镦粗坯料，然后冲孔再插入芯棒并在外圆施加锻压力。
滚压既有纵向形变，又有横向形变。
其中镦粗主要用于饼类锻件。
拔长主要用于轴类锻件，而简类锻件一般先镦粗，后冲孔，再镦压。
为了改善锻件的绍织性能，锻后还要进行正火、退火或调质等热处理。
锻件缺陷可分为铸造缺陷、锻造缺陷和热处理缺陷。
铸造缺陷主要有：缩孔残余、疏松、夹杂、裂纹等。
锻造缺陷主要有：折叠、白点、裂纹等。
热处理缺陷主要有：裂纹等。
缩孔残余是铸锭中的缩孔在锻造时切头量不足残留下来的，多见于锻件的端部。
疏松是钢锭在凝固收缩时形成的不致密和孔穴，锻造时因锻造比不足而末全焊合，主要存在于钢锭中心及头部。
夹杂有内在夹杂、外来菲金属夹杂栩金属夹杂。
内在夹杂主要集中于钢锭中心及头部。
裂纹有铸造裂纹、锻造裂纹和热处理裂纹等。
奥氏体钢轴心晶间裂纹就是铸造引起的裂纹。
锻造和热处理不当，会在锻件表面或心部形成裂纹。
白点是锻件含氢最较高，锻后冷却过快，钢中溶解的氢来不及逸出，造成应力过大引起的开裂，白点主要集中于锻件大截面中心。
合金总量超过3.5～4.0%和Cr、Ni、Mn的合金钢大型锻件容易产生白点。
白点在钢中总是成群出现。
二、探伤方法概述按探伤时间分类，锻件探伤可分为原材料探伤和制造过程中的探伤，产品检验及在役检验。
锻钢件超声波探伤方法1996-09-03 发布1997-07-01 实施中华人民共和国机械工业部发布前言本标准非等效采用AS T M A 38 8—84《大型锻钢件超声波探伤方法标准》.本标准力求以规定的检测设备,检测要求,检测方法,保证探伤结果的一致性.大型锻钢件的质量等级分类,由于质量要求差异太大,在本标准中不宜做统一的规定.对锻件的质量验收,由供需双方根据技术要求协商解决.本标准由机械工业部德阳大型铸锻件研究所提出并归口.本标准起草单位:太原重型机械集团公司.本标准主要起草人:宋书林.JB/T 8467-199611 范围本标准规定了锻钢件纵波或横波接触式脉冲反射法超声波探伤方法.本标准适用于厚度或直径等于或大于100 mm碳素钢及低合金钢锻钢件.奥氏体不锈钢锻件的超声波探伤也可参照执行.2 引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文.本标准出版时,所示版本均为有效.所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性. GB/T 12604.1—90 无损检测术语超声检测JB 4126—84 超声波检验用钢质试块的制造和控制JB 4730—94 压力容器无损检测ZBY 230—84 A型脉冲反射式超声波探伤仪通用技术条件ZBY 231—84 超声波探伤用探头性能测试方法3 定义本标准所用术语除了根据GB/T 12604.1 外,还采用下列定义.3. 1 当量直径在条件相同的情况下,缺陷回波的幅度与超声波束相垂直的某一直径平底孔的回波幅度相等,称该直径为缺陷当量直径,简称为当量直径.3. 2 连续缺陷回波在某个测距上缺陷当量直径不小于 2 mm,回波的波动幅度范围,在探头持续移动距离等于或大于30 mm的间距内不大于2 dB的缺陷回波.3. 3 密集缺陷边长小于或等于50 mm正方体内,有五个或五个以上的缺陷回波.注:译自ASTM A388/A388M—84中8.1.3.2.3. 4 波底降低量BG/BF(dB)无缺陷完好区第一次底波幅度BG值与有缺陷区的第一次底波幅度BF值之比的dB差值.注:根据JB 4730—94 中 3.2.3. 5 单个缺陷回波间距大于50 mm,当量直径不小于2 mm的缺陷回波.3. 6 分散缺陷回波在边长为50 mm正方体内,缺陷回波的数量少于五个,缺陷的当量直径不小于2 mm的缺陷回波.机械工业部1996-09-03 批准中华人民共和国机械行业标准锻钢件超声波探伤方法JB/T 8467-19961997-07-01 实施JB/T 8467-199623. 7 游动缺陷回波在锻件的表面上移动探头,缺陷回波的前沿移动距离相当于锻件厚度25 mm 或25 mm以上的缺陷回波.4 技术要求4. 1 一般要求4. 1. 1 从事大型锻钢件超声波探伤人员,应具有一定的冶炼,锻造,热处理的基础知识和锻件探伤经验,并经过认可的有关部门考核合格,且取得相应等级资格证的探伤人员方可从事锻件的超声波探伤.4. 1. 2 锻件探伤表面,不得有影响探伤灵敏度的附着物,如油漆,氧化皮,污物等.4. 1. 3 锻件探伤面的表面粗糙度Ra值,应不大于6.3 μm.4. 1. 4 锻件探伤应在相互垂直的两个探伤面上进行,应尽可能地对锻件的整体做全面扫查.饼形,长方形锻件,探伤面应选在相互垂直的两个面上.轴类锻件应在外圆表面做径向探测,必要时在轴的端面做轴向探测.4. 1. 5 锻件探伤的钢质对比试块应符合JB 4126 的规定.4. 1.5. 1 纵波直探头平面对比试块,采用CS-1 和CS -2 试块,也可以自行加工,其形状和尺寸应符合有关标准的规定.检测曲面时,采用的曲面对比试块见图 1.注:R为工件曲面半径的0.9～1. 5.图1 曲面对比试块4. 1.5. 2 横波斜探头的对比试块,应采用化学成分,热处理条件,表面粗糙度,曲率等都应与检测锻件相同或相似的锻件制作.4. 1.5. 3 对空心锻件用的对比试块的内壁切成与轴平行的矩形或60°V形槽,其长度为25 mm.推荐槽深为锻件厚度3%的试块.槽深最大不超过6 mm的试块.4. 2 探伤设备和探头4. 2. 1 探伤设备应符合ZBY 230 的规定.4. 2. 1. 1 探伤仪的工作频率至少为1～5 M Hz,配备的衰减器精度在任意相邻12 dB,误差在±1 dB.总调节量应大于60 dB.4. 2. 1. 2 探伤仪的垂直线性至少在屏高的75%范围内,其误差应小于5%.水平线性误差应不大于2%.JB/T 8467-199634. 2. 1. 3纵波直探头探伤发现深度为200 mm,φ2平底孔时,灵敏度余量应不小于40 dB,远场分辨力应大于或等于30 dB.4. 2. 2 探头应符合ZBY 231 的规定.4. 2. 2. 1 纵波直探头的晶片直径为12～28 mm,斜探头晶片最大有效面积为25mm×25 mm ,各种探头都应在标称频率下使用,频率误差不超过标称值的±10%.4. 2. 2. 2 探头的其余参数都应符合ZBY 231 的规定.4. 3 耦合剂推荐采用机油,甘油,有机浆糊.在不影响探伤灵敏度的条件下,也可以采用其他耦合剂.5 探伤要求5. 1 原则上锻件应在最终热处理以后进行超声波探伤.如锻件要在热处理以前进行钻孔,切槽,车锥度等加工工序使探伤受到影响时,锻件也可在此加工工序前进行超声波探伤,热处理以后凡可探测部位,必须进行100%的复探.5. 2 探头扫查速度应不大于150 mm/s.5. 3 探头移动每次至少重叠覆盖晶片宽度的15%.5. 4 对锻件进行复探或重新评定时,应选用可比较的探伤条件.6 探伤方法6. 1 纵波法探伤6. 1. 1 探伤频率通常为1～5 MHz,一般锻件探伤推荐2～2.5 MHz探伤频率.6. 1. 2 探伤灵敏度的调节,原则上推荐底面回波反射法调节.由于锻件的几何形状,尺寸的限制,也可以用对比试块法调节.6. 1. 3 用底面回波反射法调节将探头置于锻件入射面与反射面相平行的探伤面上,且无缺陷和边界反射波.调节探伤仪灵敏度旋钮,将底面回波调到屏高的40%～80%,然后按如下的计算公式调节锻件的增益值:a) 实心锻件的增益值ΔdB = 20lg22πφλT (1)式中:ΔdB——需要提高的增益值,dB;T——探测锻件的厚度或直径,mm;φ——要求探伤灵敏度平底孔直径,mm;λ——波长,mm.b) 有中心孔锻件的增益值ΔdB = 20lg22πφλT-10lgdD (2)式中:D——探测锻件部位的外径,mm;d——探测锻件部位的内径,mm.6. 1. 4 对比试块法调节灵敏度6. 1. 4. 1 使用的对比试块的材质,表面粗糙度,热处理条件应与检测锻件相同或相似.6. 1. 4. 2 用CS -1 或CS-2 对比试块或具有等效作用的其他试块上进行调节.JB/T 8467-199646. 1. 4. 3 按6.1.4.2 选取的CS试块平底孔的反射波调到屏高的40%～80%.6. 1. 5 计算缺陷当量时,锻件的材质衰减超过4 dB/m时,应进行修正. 衰减系数的测定按式(3)计算:α=()TBB2dB621 (3)式中:B1——一次底面回波的dB值;B2——二次底面回波的dB值;T——锻件的厚度,mm;α——衰减系数,dB/mm.6. 1. 6 锻件探伤时,要注意底面回波明显降低的部位,并查明底面回波下降的原因,对底面回波明显下降的任何区域都要复探.6. 2 横波法探伤6. 2. 1 横波探伤主要用于环形或空心锻件,其轴向长度应大于50 mm,外径与内径之比应小于2:1.6. 2. 2 如锻件外径与内径之比或锻件的几何形状不影响所要求的探伤灵敏度时,则采用折射角45°的斜探头探伤.为了用斜探头探测外径与内径之比达2:1 的空心锻件,可在探头上加一个曲面楔块或接触块形成所需的波形和角度,以达到要求的灵敏度.6. 2. 3 横波探伤灵敏度的校正从外圆探测内壁上平行于锻件轴向的矩形或60°V形槽,得到一个满屏高60%的回波.也可以采用单独的对比试块进行校正,对比试块制作与选择应符合 4.1.5 的要求.若锻件成批生产,则取其中一件制成校正用的对比件,在其内壁切一个槽,槽深为工件最大厚度的3%,但最深不得超过 6 mm,槽长为25 mm.对比件的厚度应与被检工件厚度相同.在同一仪器条件下探伤,从外圆上的一个类似槽上得到一个反射回波,通过内,外槽一次反射波峰画一条对比振幅线.如可能,最好在检验件上或其余料上直接切槽.实际探伤中,可能从外圆面上探不出外圆上的槽,如可行(有的锻件内径小,无法探伤),应从内,外表面进行探伤,在外表面探测内表面的槽,在内表面探测外表面的槽.必要与可能时,也可以采用曲面楔块或接触块进行探伤.6. 3 重新调节探伤灵敏度6. 3. 1 锻件探伤过程中,如探头,耦合剂,仪器的设定值有任何改变都要重新调节探伤灵敏度.6. 3. 2 锻件在探伤过程中应至少校验一次探伤灵敏度.在探伤结束后应校验探伤灵敏度.当探伤灵敏度变化2 dB以上时,应重新调节探伤灵敏度.在此之前所探的锻件都要重新复探.7 测量与记录7. 1 纵波缺陷定量采用当量法,横波采用百分比法.7. 2 缺陷当量直径大于或等于探伤灵敏度的单个或分散缺陷回波时,都要记录.7. 3 按技术条件要求记录密集缺陷回波,并标记缺陷的位置和分布范围.7. 4 记录游动缺陷回波的当量直径,位置和分布范围.7. 5 记录底面回波严重降低或消失的部位和分布范围.7. 6 横波探伤,记录不小于对比槽回波幅度60%的缺陷回波的位置和分布范围.JB/T 8467-199658 探伤报告探伤报告应包括如下的内容:8. 1 锻件的名称,材质,尺寸简图,探伤位置,探伤面的粗糙度.8. 2 委托日期,委托单位,委托编号.8. 3 探伤条件:探伤仪的型号,探头的频率,晶片的尺寸,斜探头的K值和β值.8. 4 探伤灵敏度,耦合剂的名称,对比试块的型号.8. 5 探伤结果,评定等级.8. 6 探伤人员的姓名,资格证号,资格等级,复审人员的姓名,资格证号,等级及日期.JB/T 8467-1996中华人民共和国机械行业标准锻钢件超声波探伤方法JB/T 8467-1996。
第六章锻件与铸件超声波探伤第六章锻件与铸件超声波探伤锻件和铸件是各种机械设备及锅炉压力容器的重要毛坯件。
它们在生产加工过程中常会产生一些缺陷，影响设备的安全使用。
一些标准规定对某些锻件和铸件必须进行超声波探伤。
由于铸件晶粒粗大、透声性差，信噪比低，探伤困难大，因此本章重点计论锻件探伤问题，对铸件探伤只做简单介绍。
第一节锻件超声波探伤一、锻件加工及常见缺陷锻件是由热态钢锭经锻压变形而成。
锻压过程包括加热、形变和冷却。
锻件的方式大致分为镦粗、拔长和滚压。
镦粗是锻压力施加于坯料的两端，形变发生在横截面上。
拔长是锻压力施加于坯料的外圆，形变发生在长度方向。
滚压是先镦粗坯料，然后冲孔再插入芯棒并在外圆施加锻压力。
滚压既有纵向形变，又有横向形变。
其中镦粗主要用于饼类锻件。
拔长主要用于轴类锻件，而简类锻件一般先镦粗，后冲孔，再镦压。
为了改善锻件的绍织性能，锻后还要进行正火、退火或调质等热处理。
锻件缺陷可分为铸造缺陷、锻造缺陷和热处理缺陷。
铸造缺陷主要有：缩孔残余、疏松、夹杂、裂纹等。
锻造缺陷主要有：折叠、白点、裂纹等。
热处理缺陷主要有：裂纹等。
缩孔残余是铸锭中的缩孔在锻造时切头量不足残留下来的，多见于锻件的端部。
疏松是钢锭在凝固收缩时形成的不致密和孔穴，锻造时因锻造比不足而末全焊合，主要存在于钢锭中心及头部。
夹杂有内在夹杂、外来菲金属夹杂栩金属夹杂。
内在夹杂主要集中于钢锭中心及头部。
裂纹有铸造裂纹、锻造裂纹和热处理裂纹等。
奥氏体钢轴心晶间裂纹就是铸造引起的裂纹。
锻造和热处理不当，会在锻件表面或心部形成裂纹。
白点是锻件含氢最较高，锻后冷却过快，钢中溶解的氢来不及逸出，造成应力过大引起的开裂，白点主要集中于锻件大截面中心。
合金总量超过3.5～4.0%和Cr、Ni、Mn的合金钢大型锻件容易产生白点。
白点在钢中总是成群出现。
二、探伤方法概述按探伤时间分类，锻件探伤可分为原材料探伤和制造过程中的探伤，产品检验及在役检验。
