第一章 绪论

1.1键联接的概述

目前,国内外机械工程设计中键联接与花键联接已被广泛应用,并已形成标准化和系列化。但是,它们均存在一定的缺点和局限性,因而,不断补充、完善、发展和改造它们非常必要。在各种轴毅联接中, 键联接具有简单紧凑、装拆方便和成本低廉等特点, 因此是最常用的联接型式。因键是标准零件, 故传统设计主

要是根据键联接时结构特点、使用要求和工作条件选定键的类型, 然后由轴毅尺寸从标准中选定键的剖面尺寸及长度, 最后进行强度校核。传统方法的不足是速度慢且趋于保守(尺寸大), 故其经济性差。

键是一种标准零件，通常用来实现轴与轮毂之间的周向固定以传递转矩，如齿轮、带轮、联轴器与轴的连接，有的还能实现轴上零件的轴向固定或轴向滑动导向。键在机械行业中的各种轴毅联接中, 根据类型不同有不同的用途，键联接具有结构简单、装卸方便和成本低廉的特点，因而得到广泛应用。

1.2键联接的分类

键连接可以分为松键连接、紧键连接和花键连接三大类。

键是标准件，分为平建、半圆键、楔键和切向键等。

花键联接分为：矩形花键、渐开线花键、三角形花键。

平键 普通平键与薄型平键 构造

两侧面为工作面，靠键与槽的挤压和键的剪切传递扭矩。分圆头A、方头B、半圆头C三种型式

导向平键与滑键 导向平键分为圆头和方头两种，一般用螺钉固定在轴槽中，导向平键与轮毂的键槽采用间隙配合，轮毂可沿导向平键轴向移动。

半圆键 靠键与键槽侧面的挤压传递转矩。键在槽中能绕键的几何中心摆动，可以自动适应轮毂上键槽的斜度。

楔键 楔键的上下面是工作面，键的上表面有1：100的斜度，轮毂键槽的底面也有1：100的斜度，主要靠摩擦力传递转矩

切向键 由一对楔键组成的，装配时，将两键楔紧。键的两个窄面是工作面。 花键联接

矩形花键

分为外径、内径、侧面等定心方式。

渐开线花键

齿廓为渐开线，分为齿形定心、圆柱面定心、外径定心。

三角形花键

5-4 键、销及其联接的画法

一、键联接

1、键的分类与标记

键是一种标准件，主要用来联接轴及轴上的零件（齿轮、带轮等）以传递转矩。如图5

—42所示，将键嵌入轴上的键槽中，再将带有键槽的齿轮装在轴上，当轴转动时，因为键

的存在，齿轮就与轴同步转动，达到传递动力的目的。常用的键有普通平键、半圆键、钩

头楔键、花键等, 如图5—43所示。

(a)普通平键 (b)半圆键

(c) 钩头楔键 (d)花键

图5—42 键联接 图5—43 键 选择平键时应根据轴的直径d从相应的标准中查取键的截面尺寸（b×h），然后按轮毂

的宽度选定键长L。

常用键的型式、画法和标记见表5—5所示，其中普通平键应用最广泛，按形状的不同

可分为普通A型平键，普通B型平键和普通C型平键三种类型，如图5—44所示。

(a)A型 (b)B型 (c)C型

图5—44 普通平键的种类 普通平键的标记格式和内容为：键 型式代号 宽度×高度×长度 标准代号，其中A

型可省略型式代号。例如：宽度b =18mm，高度h =11mm，长度L =100mm的圆头普通平键

（A型），其标记是：键 18×11×100 GB/T1096—2003。

宽度b =18mm，高度h =11mm，长度L =100mm的平头普通平键（B型），其标记是：键

B 18×11×100 GB/T1096—2003。宽度b =18mm，高度h =11mm，长度L =100mm的单圆头

普通平键（C型），其标记是：键 C 18×100 GB/T1096—2003,表5—6列举了常用键的形式和规定标记。

表

5—6

常用键的型式、画法和标记

名称

标准号

图例 标记示例

普通平键 GB/T1096—2003

b=8，h=7，L=25的普通A型平键：

键8×7×25 GB/T1096—2003 名称 标准号 图例 标记示例

半圆键 GB/T1099—1990

b=6，h=10，d1=25，L=24.5的半圆

第六章 键、花键、无键连接和销联接

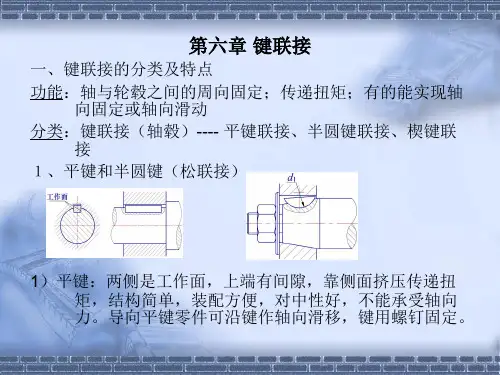

一．典型例题分析

【例题一】直径d=80mm的轴端安装一钢制直齿圆柱齿轮，轮毂长L=1.5d，工作

时有轻微冲击。试确定平键联接尺寸，并计算其能传递的最大转矩。

[解题要点]（1）根据直径以及轮毂长在键长系列中选键；

（2）将键的强度条件公式变形，可得到键所能传递的转矩。

[解题过程]

根据轴径d=80mm，查表得键的尺寸为剖面b=22mm，h=14mm

根据轮毂的长度L=1.5d=1.5×80=120mm

从键长系列中，取键的公称长度100mm

键的标记 键22×100 GB 1096-79

键的工作长度为l=L-b=100-22=78mm

键与轮毂键槽接触高度为k=h/2=7mm

根据齿轮材料为钢,工作时有轻微冲击,取许用挤压应力

apMP110 根据普通平键联接的强度条件公式

ppkldT3102

可求得键连接传递的最大转矩为



mNkld

Tp4.2402

200011080787

2000max 2 【例题二】图示变速箱中的双联滑移齿轮采用矩形花键联接。已知：传递转矩T

＝140N·m，齿轮在空载下移动，工作情况良好，轴径D＝28mm，齿轮轮毂长

L=40mm，轴及齿轮均采用钢制并经热处理，硬度值≤40HRC，试选择矩形花键尺

寸及定心方式，校核联接强度。

[解题要点]

（1）根据轴径选择花键型号；

（2）根据花键连接强度条件公式对连接强度进行校核，然后判断是否满足强度。

[解题过程]

由手册查得中系列矩形花键的齿数为6，外径28mm，内径23mm，花键型号：6×

23×28×6，采用小径定心。齿顶倒角3.0Cmm，2.0rmm。 平均直径mmdDdm5.25

22328

2 齿的接触高度mmCdDh9.13.02

223282

2

取齿的接触线长度mml40

载荷不均匀系数8.0

由轴和齿轮的材料及热处理方式，查表
