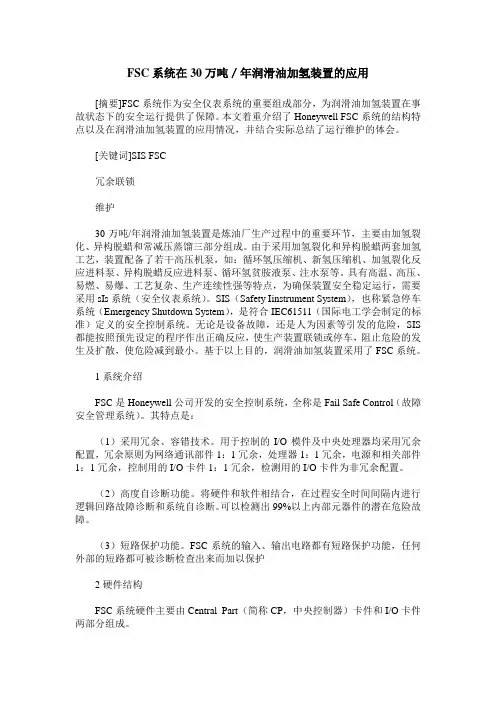

FSC系统在30万吨／年润滑油加氢装置的应用
[摘要]FSC系统作为安全仪表系统的重要组成部分，为润滑油加氢装置在事故状态下的安全运行提供了保障。本文着重介绍了Honeywell FSC系统的结构特点以及在润滑油加氢装置的应用情况，并结合实际总结了运行维护的体会。
[关键词]SIS FSC
冗余联锁
维护
30万吨/年润滑油加氢装置是炼油厂生产过程中的重要环节，主要由加氢裂化、异构脱蜡和常减压蒸馏三部分组成。由于采用加氢裂化和异构脱蜡两套加氢工艺，装置配备了若干高压机泵，如：循环氢压缩机、新氢压缩机、加氢裂化反应进料泵、异构脱蜡反应进料泵、循环氢贫胺液泵、注水泵等。具有高温、高压、易燃、易爆、工艺复杂、生产连续性强等特点，为确保装置安全稳定运行，需要采用sIs系统（安全仪表系统）。SIS（Safety Iinstrument System），也称紧急停车系统（Emergency Shutdown System），是符合IEC61511（国际电工学会制定的标准）定义的安全控制系统。无论是设备故障，还是人为因素等引发的危险，SIS都能按照预先设定的程序作出正确反应，使生产装置联锁或停车，阻止危险的发生及扩散，使危险减到最小。基于以上目的，润滑油加氢装置采用了FSC系统。
1系统介绍
FSC是Honeywell公司开发的安全控制系统，全称是Fail Safe Control（故障安全管理系统）。其特点是：
（1）采用冗余、容错技术。用于控制的I/O模件及中央处理器均采用冗余配置，冗余原则为网络通讯部件1：1冗余，处理器1：1冗余，电源和相关部件1：1冗余，控制用的I/O卡件1：1冗余，检测用的I/O卡件为非冗余配置。
（2）高度自诊断功能。将硬件和软件相结合，在过程安全时间间隔内进行逻辑回路故障诊断和系统自诊断。可以检测出99%以上内部元器件的潜在危险故障。
（3）短路保护功能。FSC系统的输入、输出电路都有短路保护功能，任何外部的短路都可被诊断检查出来而加以保护
CEMS在丙烯腈装置废水焚烧炉中的应用
俞景林
【摘 要】烟气排放连续监测系统(CEMS)作为烟气污染物排放监测的一个重要手段,在化工行业中已经得到越来越广泛的应用.结合某丙烯腈装置废水焚烧炉中CEMS的应用实例,从工程设计的角度介绍CEMS的组成、工作原理、相关配置以及选型过程中需注意的相关问题.通过对CEMS的合理应用,不仅能够实时地监测烟气排放的各项指标,在一定程度上还可以作为装置操作人员及工程师优化工艺及设备操作的参考.
【期刊名称】《石油化工自动化》
【年(卷),期】2015(051)001
【总页数】4页(P22-24,28)
【关键词】烟气排放连续监测系统;废水焚烧炉;采样;预处理
【作 者】俞景林
【作者单位】上海蒙福陇化学工程有限公司,上海200030
【正文语种】中 文
【中图分类】TP274+.5
烟气污染物主要是指烟尘颗粒物、SO2和NOX。烟气中的颗粒物大量排入大气将对大气造成严重污染，其中颗粒物中的PM2.5，即粒径小于等于2.5 μm的颗粒为可吸入颗粒物，吸入人体后容易导致气管炎、肺功能下降等疾病，严重危害人体健康。目前国内大气污染形势非常严峻，所以对化工厂、火电厂等的烟气排放连续监测CEM(continuous emission monitoring)是治理大气污染工程中必不可少的环节；并且它的监测数值也可以作为装置操作员和工程师优化工艺和设备操作的参考数值，使装置的排放保持在相关法律规定的限值内，同时还可以降低运行成本，节能减耗。笔者通过烟气排放连续监测系统(CEMS)在某丙烯腈装置废水焚烧炉中的应用，对CEMS的工程设计进行简要说明。
丙烯腈装置在操作工况和事故工况下将排出有毒的废液和废气，在一定程度上会造成环境污染。为了满足环保要求，必须对含有丙烯腈、乙腈、氢氰酸、一氧化碳、二氧化碳等组分的有毒废液和废气进行处理。因此，在该项目中必须在装置下游引入废液焚烧炉，把上述的有毒排放物送到焚烧炉中燃烧，并利用废热锅炉回收热能，在焚烧炉尾端设置有50 m高的烟囱。由于该装置焚烧物的介质较为复杂，在焚烧过程中可能会产生一定量的粉尘，SO2，CO，NOX，为保证污染物的排放不超过表1中所列的环境标准指标，该装置引入CEMS来监测排放将尤为重要，这不仅是作为该装置焚烧炉运行的重要考核指标，也是作为装置操作人员及工程师优化工艺和设备操作的重要参考数据，最终防止在废水处理过程中对环境造成二次污染。
AOGC废气焚烧炉在丙烯腈装置上的工业化应用
朱少春;尚莹
【摘 要】丙烯腈装置吸收塔放空尾气中非甲烷总烃和丙烯腈含量超标,为了保证排放合格,需要用焚烧的方法进行处理.而催化氧化处理法是一种节能、经济、环保的废气处理工艺,处理效果好,适合于丙烯腈装置的工业化生产需要.
【期刊名称】《天津化工》
【年(卷),期】2011(025)003
【总页数】3页(P44-46)
【关键词】丙烯腈;催化氧化焚烧;非甲烷总烃;AOGC
【作 者】朱少春;尚莹
【作者单位】吉林石化公司丙烯腈厂,吉林,132021;吉林石化公司丙烯腈厂,吉林,132021
【正文语种】中 文
【中图分类】TQ054
吉化丙烯腈厂目前有两套丙烯腈装置，分别为第一丙烯腈装置和第二丙烯腈装置（简称一丙、二丙装置），产能都为10.6万t/年。与二丙装置配套建设有一套吸收塔尾气处理装置（AOGC），该装置采用上海东化环境工程公司的催化氧化技术，该技术节能环保，技术水平先进。但由于该装置在丙烯腈装置应用属于首次，工程设计中存在一些问题，工厂经过了多年的摸索和试车，并根据试车过程中出现的问题经过了多次改造，目前装置已经能够稳定运行，同时实现了达标排放。 丙烯腈装置的生产工艺技术采用丙烯氨氧化技术，以丙烯和氨为主要原料，在催化剂的作用下，反应生成丙烯腈及其它副产品，之后经过急冷、回收、精制等工艺流程，得到丙烯腈产品。在回收过程中设置有丙烯腈吸收塔，该塔为常压操作。在该塔塔顶排出一股气体，称之为吸收塔尾气（AOG）。该尾气的主要成分为氮气、水蒸气及二氧化碳，同时含有一定量的一氧化碳、丙烯腈、丙烯及丙烷等，其中对环境的危害成分主要为非甲烷总烃。本系统采用催化氧化技术处理丙烯腈尾气中的有机物。吸收塔顶部排出的丙烯腈尾气进入本系统后首先经分离罐分离游离水，然后经尾气换热器加热后进入反应器，在反应器中进行催化氧化反应，将挥发性有机物转化为二氧化碳和水。从反应器出来的净化气体经过尾气加热器回收热量后排入烟囱。
中控FCS系统在某化工装置中的应用
张海蛟;张荣伟;张晓刚;白建军;周学美
【期刊名称】《工业控制计算机》
【年(卷),期】2015(0)5
【摘 要】介绍了一种先进的工业控制方式———基金会现场总线（FF），说明了基金会现场总线的特点及标准，通过中控的新一代FCS系统成功应用在某大型化工装置上的实践，证明了中控FF产品完全能满足基金会总线项目的需求，同时重点阐述了中控现场总线项目在工程设计中的注意事项。基金会现场总线（FF）具有其独特的优势和特点，在工业控制领域有着广阔的应用空间和发展前景。%This
paper introduces the Fieldbus Foundation(FF),a control mode of advanced
industrial control.lt explains the charac-teristics and the standard of
FF.With the successful application of FCS system in a large chemical
device,SUPCON prod-ucts can completely meet the projects requirement
of FF.This paper focuses on the matters needing attention in engineer-ing
design of projects.FF has its unique advantages and characteristics,and has
a broad applications space and develop-ment prospect in the field of
industrial control.
【总页数】2页(P56-57)
【作 者】张海蛟;张荣伟;张晓刚;白建军;周学美 【作者单位】浙江中控技术股份有限公司，浙江 杭州 310053;浙江龙盛集团，浙江 绍兴 312369;浙江中控技术股份有限公司，浙江 杭州 310053;浙江中控技术股份有限公司，浙江 杭州 310053;浙江中控技术股份有限公司，浙江 杭州 310053
