浅谈电力铁塔四主材塔座的加工方法

变电站电力铁塔安装方法

在变电站中使用到电力铁塔很多的，也是很广泛的那么关于电力铁塔中在安装的时候需要注意哪些的方法呢？让中国杆塔网来为您讲解下这方面的知识吧

铁塔公司在进行变电站电力铁塔的安装的时候要知道高度和规格，要保护好电力铁塔相关的硬件，关于电力铁塔安装的方法如下：

1.需要确定好位置。大部分情况下都是确定好了安装的位置，已经让铁塔公司的技术人员设计好了方案来确定的，按照图纸的位置来进行施工

2.基础制作。电力铁塔一般安装在建筑物的上面，铁塔公司的技术人员在屋面指定的位置去浇筑钢筋混凝土，大小一般都是500*500*500.但是这样的避雷塔高度不要太高，可以根据当地的气象条件和建筑物的高度，对电力铁塔进行适当的加固，或者是增加电力铁塔的基础大小，屋面钢结构的电力铁塔的基础参考国家规定来进行安装，由于钢结构的电力铁塔的基础重量一般比较大，必须要同时考虑屋面的承载力

3.独立的电力铁塔是指安装在地面上的电力铁塔，一般的高度在11-40米之间，有KWGH系列、KWJ系列、GFL系列、GFW系列四种，这种电力铁塔的基础比较大，尺寸一般在

1000*1000*2000mm到3000*3000*2500mm之间，不同形状结构的电力铁塔的基础形式也不一样，有JD-1、JD-2、JD-3、JD-4几种，地基承载力在100KN/M2或150KN/M2。

4.变电站中电力铁塔的接地网制作：接地电阻要求10欧姆以下，一般采用接地模块PTD-3和降阻剂或镀铜钢接地棒，根据土质选择不同的接地材料。建议独立电力铁塔的接地网和基础同时制作。接地网做好之后测量接地电阻合格后方可恢复地面。要注意接地材料的抗腐蚀性。

以上就是铁塔公司对变电站电力铁塔安装方法的讲解了，更多精彩内容可以登录中国杆塔网官网查询和订阅相关知识

生活不会辜负努力的人 第一章 铁塔概述

第一节 基本概念

1. 为实现承受某一空中载荷或通讯功能而架设的独立式的钢结构物通称为铁塔。现在的铁塔一般都采用角钢、钢板部件制做，用螺栓连接组合而成，只是局部采用少量的焊接件（如挂线角钢加强板等），基础座板一般都采用电焊焊接，塔上部件一般都采用热浸镀锌防腐。

2. 输电线路

输电线路通常是由基础、杆塔（包括拉线）、绝缘子、金具、导线、地线（也称避雷线）和接地装置等部分组成。

3. 铁塔的呼称高度

输电线路铁塔的呼称高度一般是指从地面到铁塔最低导线悬挂点的高度，500KV铁塔到最低导线吊架挂线点处，一般铁塔也可以是到最低导线横担下弦杆的准线处。

4. 多接腿铁塔

受地形地物地段的影响，铁塔的四条腿的高度在标准塔腿高度上进行了全加长、全减短和部分腿加长或部分腿减短。塔型中出现的这些长短级别不同的接腿称为多接腿铁塔。

5. 档距

两杆塔之间的距离称为两杆塔的档距。

第二节 输电线路铁塔分类

1. 按铁塔在线路中的位置和作用分类（重要）

1.1 直线塔：用“Z”表示，直线塔位于线路直线段的中间部分，由于绝缘子串是悬垂式故称悬垂式铁塔。在一条输电线路中，直线塔占了很大的比重，一般约占全线路铁塔总数的80%左右。这种塔只有在安装、事故断线和大风工况下承受着不平衡较大张力。平时只承受导、地线、覆冰、金具、绝缘子串、塔上操作人员（包括工具）和塔的自重等垂直载荷。直线塔的绝缘子串有单联悬垂、双联悬垂和“V”形悬垂三种。直线塔总体要比同线路的承力塔较高，塔身坡度较小，塔材较小，节点螺栓较少，塔体较轻。

典型的塔型有：ZGU51、ZGU52、ZGU53、ZGU54、SZ52、ZB15、ZB24、ZB34、ZB45等。

1.2 跨越塔：跨越塔用“K”表示，跨越塔也是直线塔的一种特殊型，这种塔一般都是成对地设立在江、河的两岸或用来跨越较大的沟谷或跨越铁路、公路及其他级别的中小型电力线路。通常用于线路出现较大档距或要求跨越段具有较高的安全度，这种塔比一般直线塔要高得多，一般塔高都 在50米~250米之间，构造也比较复杂。塔的重量都在50~200吨左右，这种塔的挂线方式和荷载情况与一般直线塔类似，只是荷载量大了。

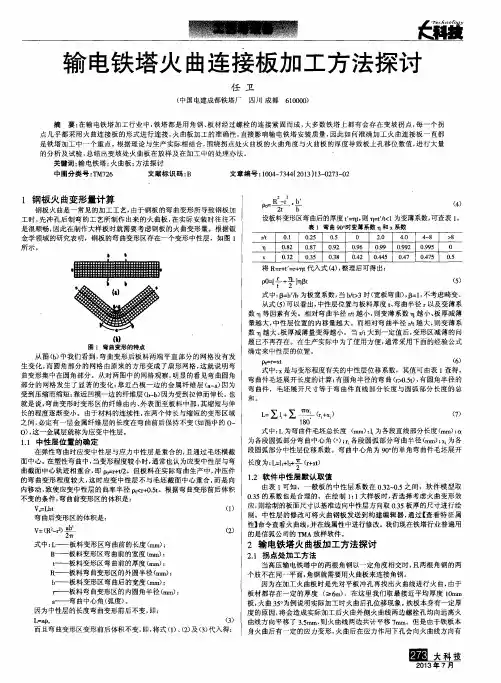

输电铁塔火曲连接板加工方法探讨　

任卫　（中国电建成都铁塔厂四川成都６１００００）　

摘要：在输电铁塔加工行业中，铁塔都是用角钢、板材经过螺栓的连接紧固而成，大多数铁塔上都有会存在变坡拐点，每一个拐　点几乎都采用火曲连接板的形式进行连接，火曲板加工的准确性，直接影响输电铁塔安装质量，因此如何准确加工火曲连接板一直都　是铁塔加工中一个重点。根据理论与生产实际相结合，围绕拐点处火曲板的火曲角度与火曲板的厚度导致板上孔移位数值，进行大量　的分析及试验，总结出变坡处火曲板在放样及在加工中的处理办法。　’　关键词：输电铁塔；火曲板；方法探讨　中图分类号：ＴＭ７２６　文献标识码：Ｂ　文章编号：１００４—７３４４（２０１３）１３—０２７３—０２　

１钢板火曲变形量计算　钢板火曲是一常见的加工工艺，由于钢板的弯曲变形所导致钢板加　工时，先冲孔后制弯的工艺所制作出来的火曲板，在实际安装时往往不　是很顺畅，因此在制作大样板时就需要考虑钢板的火曲变形量。根据钣　金学领域的研究表明，钢板的弯曲变形区存在一个变形中性层，如图１　所示。　●　●　

‘１）　图１弯曲变形的特点　从图（ｂ）中我们看到，弯曲变形后板料两端平直部分的网格没有发　生变化，而圆角部分的网格由原来的方形变成了扇形网格，这就说明弯　曲变形集中在圆角部分。从对两图中的网格观察，明显的看见弯曲圆角　部分的网格发生了显著的变化：靠近凸模一边的金属纤维层（ａ－ａ）因为　受到压缩而缩短；靠近凹模一边的纤维层（ｂ＿ｂ）因为受到拉伸而伸长。也　就是说，弯曲变形时变形区的纤维由内、外表面至板料中部，其缩短与伸　长的程度逐渐变小。由于材料的连续性，在两个伸长与缩短的变形区域　之间，必定有一层金属纤维层的长度在弯曲前后保持不变（如图中的０—　０），这一金属层就称为应变中性层。　１．１中性层位置的确定　在弹性弯曲时应变中性层与应力中性层是重合的，且通过毛坯横截　面中心。在塑性弯曲中，当变形程度较小时，通常也认为应变中性层与弯　曲截面中心轨迹相重合，即ｐｏ＝ｒ＋ｔ／２。但板料在实际弯曲生产中，冲压件　的弯曲变形程度较大，这时应变中性层不与毛坯截面中心重合，而是向　内移动，致使应变中性层的曲率半径ｐｏ＜ｒ＋Ｏ．５ｔ。根据弯曲变形前后体积　不变的条件，弯曲前变形区的体积是：　Ｖｏ＝Ｌｂｔ　（Ｉ）　弯曲后变形区的体积是：　ｖ＝（Ｒ２　Ｄ＿　（２）　Ｚ叮Ｔ　式中：Ｉ—一板料变形区弯曲前的长度（ｍｍ）；　Ｂ——板料变形区弯曲前的宽度（ｒａｍ）；　ｔ——板料变形区弯曲前的厚度（ｍｍ）：　Ｒ——板料弯曲变形区的外圆半径（ｍｍ）；　ｂ——板料变形区弯曲后的宽度（ｍｍ）；　广板料弯曲变形区的内圆角半径（ｍｍ）；　ａ．－一弯曲中心角（弧度）。　因为中性层的长度弯曲变形前后不变，即：　Ｌ＝ａｐ。　（３）　而且弯曲变形区变形前后体积不变，即，将式（１）、（２）及（３）代入得：　譬・等　㈤　设板料变形区弯曲后的厚度ｔ＇－ｑｔ，则ｎ＝ｔ　／ｔ＜ｌ为变薄系数，可查表１。　表１弯曲９０。时变薄系数１１和ｘ系数　ｒ／ｔ　０．１　Ｏ．２５　０．５　０　２．０　４．Ｏ　４—８　＞８　０．８２　０．８７　Ｏ．９２　Ｏ．９６　０．９９　０．９９２　０．９９５　０　Ｏｌ３２　０．３５　０－３８　０．４２　Ｏ．４４５　０．４７　０．４７５　０．５　将Ｒ＝ｒ＋ｔ　＝ｒ＋１１ｔ代入式（４），整理后可得出：　ｐｏ＝［ｒ。＋　］ｎｌ３ｔ　（５）　式中：１３＝ｂ，／ｂ为板宽系数，当ｂ／ｔ＞３时（宽板弯曲），１３－１，不考虑畸变。　从式（５）可以看出，中性层位置与板料厚度ｔ、弯曲半径ｒ以及变薄系　数　等因素有关。相对弯曲半径ｒ，ｌ越小，则变薄系数Ｔ１越小、板厚减薄　量越大，中性层位置的内移量越大。而相对弯曲半径ｒ／ｔ越大，则变薄系　数∞越大、板厚减薄量变得越小。当ｒ／ｔ大到一定值后，变形区减薄的问　题已不再存在。在生产实际中为了使用方便，通常采用下面的经验公式　确定来中性层的位置。　ｐｏ＝ｒ＝ｘｔ　（６）　式中：ｘ是与变形程度有关的中性层位移系数，其值可由表１查得。　弯曲件毛坯展开长度的计算：有圆角半径的弯曲（ｒ＞Ｏ．５ｔ），有圆角半径的　弯曲件，毛坯展开尺寸等于弯曲件直线部分长度与圆弧部分长度的总　和。　Ｌ＝∑ｌ　＋∑　（ｒｌ＋Ｘｉ）　（７）　１８０　式中：Ｌ为弯曲件毛坯总长度（ｍｍ）；１．为各段直线部分长度（ｍｍ）；ｄ　为各段圆弧部分弯曲中心角（。）；ｒｉ各段圆弧部分弯曲半径（ｍｍ）；Ｘ，为各　段圆弧部分中性层位移系数。弯曲中心角为９０。的单角弯曲件毛坯展开　长度为：Ｌ＝Ｉ１＋ｌ２＋＿＇Ｉｆ（ｒ＋ｘｔ）　Ｚ　１－２软件中性层默认取值　由表１可知，一般板的中性层系数在０．３２～０．５之间，软件模型取　０．３５的系数也是合理的。在绘制１：１大样板时，若选择考虑火曲变形效　应，则绘制的板面尺寸以基准边向中性层方向取０．３５板厚的尺寸进行绘　制。中性层的修改可将火曲钢板发送到构建编辑器，通过【查看特征属　性】命令查看火曲线，并在线属性中进行修改。我们现在铁塔行业普遍用　的是信狐公司的ＴＭＡ放样软件。　２输电铁塔火曲板加工方法探讨　２．１拐点处加工方法　当高压输电铁塔中的两根角钢以一定角度相交时，且两根角钢的两　个肢不在同一平面，角钢就需要用火曲板来连接角钢。　因为在加工火曲板时是先对平板冲孔再找出火曲线进行火曲，由于　板材都存在一定的厚度（≥６ｍ），在这里我们取最接近平均厚度１０ｍｍ　板，火曲３５ｏ为例说明实际加工时火曲后孔位移现象。铁板本身有一定厚　度的原因，将会造成实际加工后火曲外侧火曲线两边螺栓孔均向远离火　曲线方向平移了３．５ｒａｍ，则火曲线两边共计平移７ｒａｍ。但是由于铁板本　身火曲后有一定的应力变形，火曲后在应力作用下孔会向火曲线方向有　

输电线路铁塔施工方案 杆塔型式见下表

塔型 数量（基） 最大呼高（m） 最大单基重量(t) 塔型 数量（基） 最大呼高（m） 最大单基重量(t)

SGV1A 12 45 31.348 SJ1A 10 33 51.233

SGV1AP 19 45 28.7664 SJ2A 9 33 图纸未到

SGV2A 10 45 35.333 SJ3A 1 24 64.455

SGV2AP 23 51 37.205 SJ4 2 30 84.016

SGV3A 11 51 47.613 SZJ10A 1 42 45.431

SGV3AP 10 51 44.974 NK 4 27 59.229

SGV5A 2 66 90.154

合计 直线塔87基，直线小转角塔1基，双回路耐张塔22基，大跨越耐张锚塔4基

一、 塔型特点分析

1、本工程有普通单角钢铁塔、双角钢铁塔和钢管结构铁塔。SGV1A、SGV1AP、SGV2A、SGV2AP、SGV3A、SGV3AP、SJ1A、SZJ10A主材为单角钢铁塔，SGV5A、NK、SJ3A主材为双角钢铁塔，SJ4主材为钢管结构铁塔。

2、本工程所有铁塔为“干”字型铁塔，除NK型铁塔为单回路铁塔外，其余均为双回路铁塔，有上下两层导线横担。

见下图：本工程典型铁塔样式

SJ4双回路耐张塔示意图 SGV5A双回路直线塔示意图

3、铁塔较高，除1352#为SGV1AP-27米外，其余直线塔全高均在51～84.8米之间。

4、铁塔重量较大，平均塔重38.5吨，最重铁塔1362#重量为90.154吨，铁塔单节重量最大在塔身（SJ4型铁塔18段重量达14.598吨）。耐张塔横担单片重量除NK型铁塔超过5吨外，其余不超过5吨。NK单回路耐张塔示意图 SZJ10双回路直线小转角塔示意图 根开大，最大铁塔根开为16.2米。

5、直线塔横担重量不重，除SGV5A下横担总重量为6.8吨外（一侧横担重量为3.9吨），其余重量均小于5吨。横担宽度除SGV5A为17.8米外，其余宽度均小于15米。
