1 / 25 主板接线图示
机箱前置面板接头是主板用来连接机箱上的电源开关、系统复位、硬盘电源指示灯等排线的地方。一般来说，ATX结构的机箱上有一个总电源的开关接线(Power SW)，其是个两芯的插头，它和Reset的接头一样，按下时短路，松开时开路，按一下，电脑的总电源就被接通了，再按一下就关闭。
而硬盘指示灯的两芯接(陈设世家---陈志鑫)头，一线为红色。在主板上，这样的插针通常标着IDE LED或HD LED的字样，连接时要红线对一。这条线接好后，当电脑在读写硬盘时，机箱上的硬盘的灯会亮。电源指示灯一般为两或三芯插头，使用1、3位，1线通常为绿色。
此主题相关图片如下：
在主板上，插针通常标记为Power LED，连接时注意绿色线对应于第一针(+)。当它连接好后，电脑一打开，电源灯就一直亮着，指示电2 / 25 源已经打开了。而复位接头(Reset)要接到主板上Reset插针上。主板上Reset针的作用是这样的：当它们短路时，电脑就重新启动。而PC喇叭通常为四芯插头，但实际上只用1、4两根线，一线通常为红色，它是接在主板Speaker插针上。在连接时，注意红线对应1的位置。一、认识主板供电接口 图解安装详细过程
在主板上，我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽（如下图）。目前主板供电的接口主要有24针与 20针两种，在中高端的主板上，一般都采用24PIN的主板供电接口设计，低端的产品一般为20PIN。不论采用24PIN和20PIN，其插法都是一样的 。
主板上24PIN的供电接口 3 / 25
主板上20PIN的供电接口
电源上为主板供电的24PIN接口 4 / 25
为主板供电的接口采用了防呆式的设计，只有按正确的方法才能够插入。通过仔细观察也会发现在主板供电的接口上的一 面有一个凸起的槽，而在电源的供电接口上的一面也采用了卡扣式的设计，这样设计的好处一是为防止用户反插，另一方面也可以使两个接口 更加牢固的安装在一起。

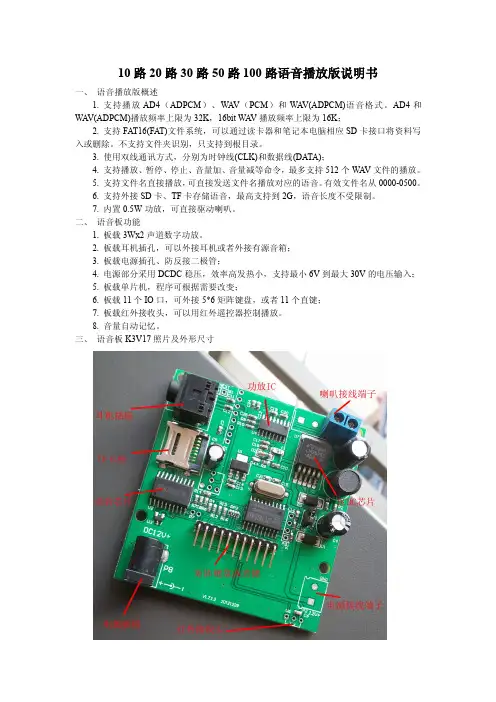

10路20路30路50路100路语音播放版说明书
一、语音播放版概述
1.支持播放AD4（ADPCM）、WAV（PCM）和WAV(ADPCM)语音格式。AD4和
WAV(ADPCM)播放频率上限为32K，16bitWAV播放频率上限为16K；
2.支持FAT16(FAT)文件系统，可以通过读卡器和笔记本电脑相应SD卡接口将资料写
入或删除。不支持文件夹识别，只支持到根目录。
3.使用双线通讯方式，分别为时钟线(CLK)和数据线(DATA)；
4.支持播放、暂停、停止、音量加、音量减等命令，最多支持512个WAV文件的播放。
5.支持文件名直接播放，可直接发送文件名播放对应的语音。有效文件名从0000-0500。
6.支持外接SD卡、TF卡存储语音，最高支持到2G，语音长度不受限制。
7.内置0.5W功放，可直接驱动喇叭。
二、语音板功能
1.板载3Wx2声道数字功放。
2.板载耳机插孔，可以外接耳机或者外接有源音箱；
3.板载电源插孔、防反接二极管；
4.电源部分采用DCDC稳压，效率高发热小，支持最小6V到最大30V的电压输入；
5.板载单片机，程序可根据需要改变；
6.板载11个IO口，可外接5*6矩阵键盘，或者11个直键；
7.板载红外接收头，可以用红外遥控器控制播放。
8.音量自动记忆。
三、语音板K3V17照片及外形尺寸
四，外围矩阵键盘接线图：
1矩阵键盘原理图：
佰梦电气QQ:65280551418858186957
2：矩阵键盘定义事例：矩阵键盘定义
功能切换01暂停播放02线路选择03音量减小04音量增加05
1普通按键062普通按键073普通按键084普通按键095普通按键10
6普通按键117普通按键128普通按键139普通按键1410普通按键15
11普通按键1612普通按键1713普通按键1814普通按键1915普通按键20
16普通按键2117普通按键2218普通按键2319普通按键2420普通按键2521普通按键2622普通按键2723普通按键28语言切换29景点介绍30
实验一 防入侵报警系统的设置与操作
一．实验目的
1 掌握多线制防盗报警系统连接与基本操作
2 掌握防盗报警系统控制键盘的功能使用与基本操作。
3 了解报警系统的防区分配设置，密码设置，
二．实验设备
1 磁控开关 周界对射探测器 控制键盘
2 双鉴探测器 防盗报警主机（CK-238）
三．实验操作与内容
1 把磁控开关与报警主机238相连
2 把周界对射探测器与报警主机238相连
3 把双鉴探测器与报警主机238相连
4 警笛连接
5 密码设置，操作系统正常工作。
四．实验线路
1主机接线图
2双鉴探测器接线图
3周界对射接线图
4磁控开关接线图
5控制键盘接线图
警号
238
Ck238
报警主机
AC
AC
BEC
SW/C
AUKEDACLZ1
C
Z2
…Tip
RinT1
R1 16.5V
交流变220v交流电
12V直流输出，对烟感探头、玻璃破碎探测器供电（236主机12V直流输出，对普通探 键盘（236、2316不需要连接CLK线） + - DC探头（V+,V-分别接报警主机的AUX,C端） VVC N2.2k电接邮局来的两根电话线（不分极性）
接电话机（传真机等电信设备） 接警号的正
AC AC BELL C AUX C KEY+ C DATA Z1 C Z2 Z3 C Z4 Z5 C Z6 Z7 C Z8 TIP
PING
2．2K 2．2K 2．2K 2．2K
警号
电话线
+ — DATA
键盘
公共线

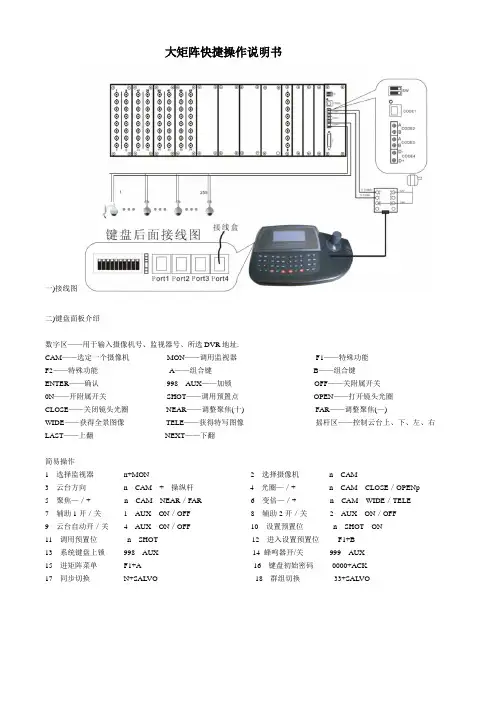

大矩阵快捷操作说明书
一)接线图
二)键盘面板介绍
数字区——用于输入摄像机号、监视器号、所选DVR地址.
CAM——选定一个摄像机 MON——调用监视器 F1——特殊功能
F2——特殊功能 A——组合键 B——组合键
ENTER——确认 998 AUX——加锁 OFF——关附属开关
0N——开附属开关 SHOT——调用预置点 OPEN——打开镜头光圈
CLOSE——关闭镜头光圈 NEAR——调整聚焦(十) FAR——调整聚焦(—)
WIDE——获得全景图像 TELE——获得特写图像 摇杆区——控制云台上、下、左、右
LAST——上翻 NEXT——下翻
简易操作
1 选择监视器 n+MON 2 选择摄像机 n CAM
3 云台方向 n CAM + 操纵杆 4 光圈—／+ n CAM CLOSE／OPENp
5 聚焦—／+ n CAM NEAR／FAR 6 变倍—／+ n CAM WIDE／TELE
