鼠标usb,串口,转换接线方法

键盘、鼠标针孔接口与USB接口
互换简单连接
江苏省泗阳县李口中学沈正中
在电脑的硬件使用过程中，常会碰到键盘、鼠标USB接口与针孔接口需要互换，下面笔者给出简单连接方法。

需要注意的是：不同的鼠标和键盘用线的颜色可能不一样，必须按序号替换即可。

一、USB（公插）即插头，各个接线的定义：
1 红线：电源正极（标识为：+5V或VCC）；
2 白线：电源负极（标识为：-D或Data-或USB Port -）；
3 绿线：正电压数据线（标识为：+D或Data+或USB Port +）；
4 黑线：负电压数据线（标识为：GND）。

二、PS／2（公插）即插头（针），各个接线的定义
1 红线：数据（标识为：DATA）；
2 保留空着不用（标识为：N／C）；
3 黑线：电源地（标识为：GND）；
4 白线：电源（标识为：+5V或VCC）；
5 蓝线：时钟（标识为：CLK）；
6 保留空着不用（标识为：N／C）。

三、键盘、鼠标USB接口与针孔接口互换连接。

鼠标,键盘,ps/2,usb,串口,转换接线方法(图)一．ps/2鼠标转USB：不是所有PS/2鼠标都可以改为USB鼠标的,可以改的PS/2鼠标的特征:A.电路板一般带有两块集成电路,(一块光电感应,一块按键或USB协议转换,和一只24M的晶体振荡器--早期PS/2鼠标.)B.后期的PS/2鼠标只有一块光电感应芯片,但也有一只24M晶体振荡器.可以改的PS/2鼠标一般都带有晶体振荡器,如果按图改了,但电脑检测出为未知USB设备,而非鼠标设备,说明该PS/2鼠标不能改为USB鼠标了.二.ps/2键盘转USB：到目前为止我所知的ps/2键盘,这是不可能的,只能买个USB T0 PS2 带芯片的转换线吧.PS/2鼠标口公插头图,RS-232串口公插头图接线PS/2公插头串口公插头+5V 4 4+7+9 DTR+RTS+TR Data 1 1 CDGnd 3 3+5 TXD+GND Clock 5 6 DSR绝大部分鼠标改接后可直接使用.如上图及接法,但需要对串口编程,设计一个RS232串口信号转标准PS/2键盘信号的程序,实现模拟键盘输入数字或字符一、概述因为每个USB接口能够向外设提供＋5V500MA的电流，当我们在连接板载USB接口时，一定要严格按照主板的使用说明书进行安装。

绝对不能出错，否则将烧毁主板或者外设。

相信有不少朋友在连接前置USB插线时也发生过类似的“冒烟事见“。

这就需要我们能够准确判别前置USB线的排列顺序如果我们晓得USB接口的基本布线结构，那问题不是就迎刃而解了吗。

二、USB接口实物图主机端：接线图：VCCData－Data＋GND实物图：设备端：接线图：VCCGNDData－Data＋三、市面上常见的USB接口的布线结构这两年市面上销售的主板，板载的前置USB接口，使用的都是标准的九针USB接口，第九针是空的，比较容易判断。

但是多数品牌电脑使用的都是厂家定制的主板，我们维修的时候根本没有使用说明书；还有像以前的815主板，440BX，440VX主板等，前置USB的接法非常混乱，没有一个统一的标准。

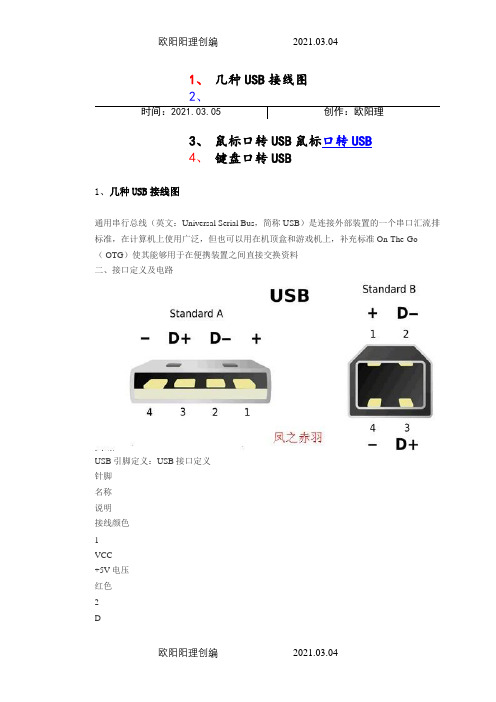

1、几种USB接线图2、时间：2021.03.05 创作：欧阳理3、鼠标口转USB鼠标口转USB4、键盘口转USB1、几种USB接线图通用串行总线（英文：Universal Serial Bus，简称USB）是连接外部装置的一个串口汇流排标准，在计算机上使用广泛，但也可以用在机顶盒和游戏机上，补充标准On-The-Go（ OTG）使其能够用于在便携装置之间直接交换资料二、接口定义及电路USB引脚定义：USB接口定义针脚名称说明接线颜色1VCC+5V电压红色2D-数据线负极白色3D+数据线正极绿色4GND接地黑色MiniUSB接口定义：MiniUSB引脚定义：针脚名称说明接线颜色1VCC+5V电压红色2D-数据线负极白色3D+数据线正极绿色4IDpermits distinction ofMicro-A- and Micro-B-PlugType A:connected to GroundType B:not connectednone5GND接地黑色图中从左往右依次是：MiniUSB公口(A型插头)、MiniUSB公口(B型插头)、USB公口(B 型插头)、USB母口(A型插座)、USB公口(A型插头)下图是主板与USB接口的详细连接方法USB接口定义及USB接口外形图USB引脚定义Pin Name Description1VCC+5 VDC2D-Data -3D+Data +4GND Ground一般而言：红(Vcc)，白(D-)，绿(D+)，黑(GND)mini usb引脚定义引脚功能颜色备注1 V BUS 红电源+5V2 DATA- 白数据－3 DATA+ 绿数据＋4 ID A型：与地相连B型：不接地(空)5 GND 黑地其中ID脚在OTG功能中才使用。

由于Mini-USB接口分Mini-A、B和AB接口。

如果你的系统仅仅是用做Slave，那么就使用B接口。

系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode) 如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。

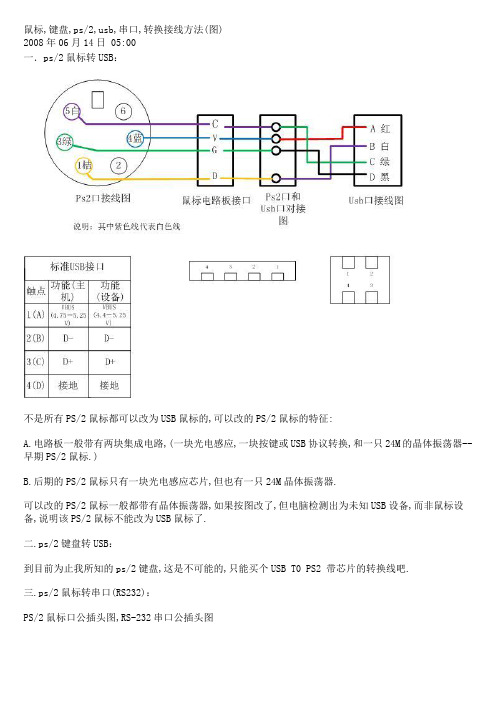

鼠标,键盘,ps/2,usb,串口,转换接线方法(图)
2008年06月14日 05:00
一．ps/2鼠标转USB：
不是所有PS/2鼠标都可以改为USB鼠标的,可以改的PS/2鼠标的特征:
A.电路板一般带有两块集成电路,(一块光电感应,一块按键或USB协议转换,和一只24M的晶体振荡器--早期PS/2鼠标.)
B.后期的PS/2鼠标只有一块光电感应芯片,但也有一只24M晶体振荡器.
可以改的PS/2鼠标一般都带有晶体振荡器,如果按图改了,但电脑检测出为未知USB设备,而非鼠标设备,说明该PS/2鼠标不能改为USB鼠标了.
二.ps/2键盘转USB：
到目前为止我所知的ps/2键盘,这是不可能的,只能买个USB T0 PS2 带芯片的转换线吧.
三.ps/2鼠标转串口(RS232)：
PS/2鼠标口公插头图,RS-232串口公插头图
接线
PS/2公插头串口公插头
+5V 4 4+7+9 DTR+RTS+TR
Data 1 1 CD
Gnd 3 3+5 TXD+GND
Clock 5 6 DSR
绝大部分鼠标改接后可直接使用.
四.ps/2键盘转串口(RS232)：
如上图及接法,
但需要对串口编程,设计一个RS232串口信号转标准PS/2键盘信号的程序,实现模拟键盘输入数字或字符。

•一般是
G 黑色
V红色
D绿色
C白色
D+.D-是信号线，接USB中间两根
G,V是地线和5V电压，接USB两边两根
usb接口金手指朝下放，接线分别为VD-D+G
线的颜色没有关系，用万用表打表对应连接即可。

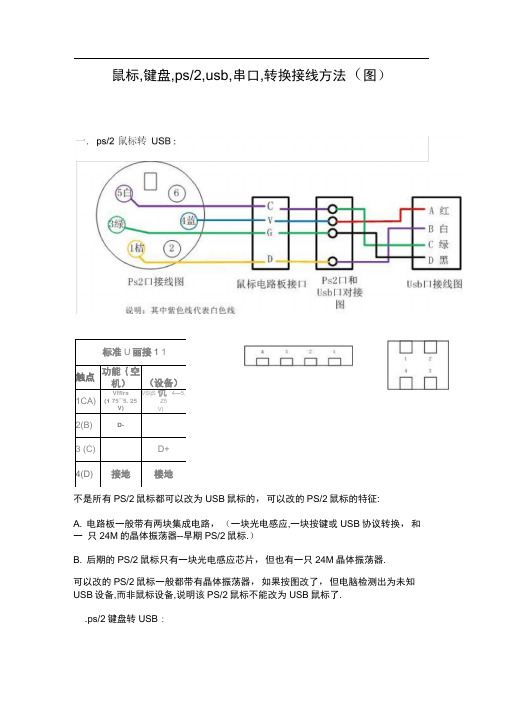

鼠标,键盘,ps/2,usb,串口,转换接线方法（图）不是所有PS/2鼠标都可以改为USB 鼠标的，可以改的PS/2鼠标的特征: A. 电路板一般带有两块集成电路，（一块光电感应,一块按键或USB 协议转换，和一 只24M 的晶体振荡器--早期PS/2鼠标.）B. 后期的PS/2鼠标只有一块光电感应芯片，但也有一只24M 晶体振荡器. 可以改的PS/2鼠标一般都带有晶体振荡器，如果按图改了，但电脑检测出为未知 USB 设备,而非鼠标设备,说明该PS/2鼠标不能改为USB 鼠标了. .ps/2键盘转USB :标准U 丽接1 1 触点功能｛空 机） （设备） 1CA) Vfflrs (1 75—5. 25 V)VSljS 仇 4—5,Z5 V)2(B)D-3 (C)D+4(D)接地 楼地到目前为止我所知的ps/2键盘,这是不可能的，只能买个USB TO PS2带芯片的 转换线吧•三.ps/2鼠标转串口 (RS232):PS/2鼠标口公插头图,RS-232串口公插头图NC 6/ ( 1 > \_ CLK \VCC —) 0U —^GND/NC? \~oO~f——DATA键盘或鼠标PS/2接口1jrCD —— 2 RXI)—■—C3 、6DSR 1-O YH 3 C^)——RTSTXD ~O —84 C^\— I——CTS DTI?-— -J 95——TRGNDp~LJ)RS-232 串口接线PS/2公插头串口公插头+5V44+7+9DTR+RTS+TRData11CDGnd33+5TXD+GNDClock56DSR绝大部分鼠标改接后可直接使用.四.ps/2键盘转串口(RS232):如上图及接法，但需要对串口编程，设计一个RS232串口信号转标准PS/2键盘信号的程序，实现模拟键盘输入数字或字符PS/2电脳键盘接线图1 2 3 4一、概述因为每个USB接口能够向外设提供+ 5V500MA的电流，当我们在连接板载USB接口时，一定要严格按照主板的使用说明书进行安装。

几种USB接线图和鼠标键盘口转USB图1、几种USB接线图2、鼠标口转USB3、键盘口转USB1、几种USB接线图USB引脚定义：USB接口定义针脚名称说明接线颜色1VCC+5V电压红色2D-数据线负极白色3D+数据线正极绿色4GND接地黑色MiniUSB接口定义：MiniUSB引脚定义：针脚名称说明接线颜色1VCC+5V电压红色2D-数据线负极白色3D+数据线正极绿色4IDpermitditinctionofMicro-A-andMicro-B-PlugTypeA:connectedtoGroundTypeB:notconnectednone5GND接地黑色图中从左往右依次是：MiniUSB公口(A型插头)、MiniUSB公口(B型插头)、USB公口(B型插头)、USB母口(A型插座)、USB公口(A型插头)下图是主板与USB接口的详细连接方法USB接口定义及USB接口外形图USB引脚定义PinNameDecription1234VCCD-D+GND+5VDCData-Data+Ground一般而言：红(Vcc)，白(D-)，绿(D+)，黑(GND)miniub引脚定义引脚12345功能VBUSDATA-DATA+IDGND颜色红白绿黑备注电源+5V数据－数据＋A型：与地相连B型：不接地(空)地其中ID脚在OTG功能中才使用。

由于Mini-USB接口分Mini-A、B和AB接口。

如果你的系统仅仅是用做Slave，那么就使用B接口。

系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(matermode)如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Mater，哪个做Slave。

--2、鼠标转USB不是所有PS/2鼠标都可以改为USB鼠标的,可以改的PS/2鼠标的特征:A.电路板一般带有两块集成电路,(一块光电感应,一块按键或USB协议转换,和一只24M的晶体振荡器--早期PS/2鼠标.)B.后期的PS/2鼠标只有一块光电感应芯片,但也有一只24M晶体振荡器.可以改的PS/2鼠标一般都带有晶体振荡器,如果按图改了,但电脑检测出为未知USB设备,而非鼠标设备,说明该PS/2鼠标不能改为USB鼠标了.二.p/2键盘转USB：到目前为止我所知的p/2键盘,这是不可能的,只能买个USBT0PS2带芯片的转换线吧.三.p/2鼠标转串口(RS232)：PS/2鼠标口公插头图,RS-232串口公插头图接线PS/2公插头串口公插头+5V44+7+9DTR+RTS+TRData11CDGnd33+5T某D+GNDClock56DSR绝大部分鼠标改接后可直接使用.四.p/2键盘转串口(RS232)：如上图及接法,但需要对串口编程,设计一个RS232串口信号转标准PS/2键盘信号的程序,实现模拟键盘输入数字或字符。

1、几种USB接线图2、时间：2021.03.11 创作：欧阳音3、鼠标口转USB鼠标口转USB4、键盘口转USB1、几种USB接线图通用串行总线（英文：Universal Serial Bus，简称USB）是连接外部装置的一个串口汇流排标准，在计算机上使用广泛，但也可以用在机顶盒和游戏机上，补充标准On-The-Go（ OTG）使其能够用于在便携装置之间直接交换资料二、接口定义及电路USB引脚定义：USB接口定义针脚名称说明接线颜色1VCC+5V电压红色2D-数据线负极白色3D+数据线正极绿色4GND接地黑色MiniUSB接口定义：MiniUSB引脚定义：针脚名称说明接线颜色1VCC+5V电压红色2D-数据线负极白色3D+数据线正极绿色4IDpermits distinction ofMicro-A- and Micro-B-PlugType A:connected to GroundType B:not connectednone5GND接地黑色图中从左往右依次是：MiniUSB公口(A型插头)、MiniUSB公口(B型插头)、USB公口(B 型插头)、USB母口(A型插座)、USB公口(A型插头)下图是主板与USB接口的详细连接方法USB接口定义及USB接口外形图USB引脚定义Pin Name Description1VCC+5 VDC2D-Data -3D+Data +4GND Ground一般而言：红(Vcc)，白(D-)，绿(D+)，黑(GND)mini usb引脚定义引脚功能颜色备注1 V BUS 红电源+5V2 DATA- 白数据－3 DATA+ 绿数据＋4 ID A型：与地相连B型：不接地(空)5 GND 黑地其中ID脚在OTG功能中才使用。

由于Mini-USB接口分Mini-A、B和AB接口。

如果你的系统仅仅是用做Slave，那么就使用B接口。

系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode)如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。

usb转串口线的安装教程
如果您使用的是笔记本或者是没有串口的电脑，则需安装USB-串口驱动并使用转换线，转换线图片见附图2-4，及操作步凑见附图2-5，及验证安装成功步凑见附图2-6，（如果是直接采用的9针串口线下载，则跳过这一步）
1）USB-串口线如图所示
附图（2-4）
2）请先不要插USB-串口转换线，后点击下载附送的USB-串口驱动步凑：
附图（2-5）
这就是预安装成功了
3）现在请将USB-串口线插在电脑的USB接口上，电脑会自动搜索安装，
这里我们点下一步
然后点完成。

这样就快要搞定了
然后请验证安装是否成功并找到新的com号，验证安装成功步凑：
附图（2-6）
（如果能看到你的硬件管理器中有个像上图一样的虚拟的通讯端口
，则表示USB-串口下载安装成功，那么请记住是COM几，因为一会在下载软件里面要用到.我这是com 3，但每台电脑每个usb口会会有不同的值）。

电脑USB鼠标怎么更换接口
当鼠标线断了，或者是接口接触不良，我们都可以自己来设置解决，下面是店铺为大家介绍电脑USB鼠标更换接口的方法,欢迎大家阅读。

电脑USB鼠标更换接口的方法
首先需要说明的是：数据线的颜色定义和USB鼠标线的颜色定义有所差别。

如下图。

Data是传输数据的两条线，两外两个则是供应电流的线。

剥开数据线和USB鼠标线就会发现，里面都是四根，但是颜色不完全相同，每种颜色对用的功能也不同。

下面着手接线，使用剪钳分别剪断数据线，剥开数据线外面的保护层，就看见里面的四种颜色的线。

剪断鼠标连接线，剥开，里面也是四种颜色的线。

根据两种线的颜色定义，应该有下面的对应关系。

如果发现剥开的金属丝上有绝缘层，需要用火机烧一下。

然后开始接线，把数据线的绿色线和鼠标线的绿色线连起来，用绝缘胶带裹严实，不要让金属丝露在绝缘胶带外面。

另外3根同样的接法。

接好后如下图。

完成效果。

END
注意事项
用剪钳之前得想好你从哪里开始下刀，要不然太短后者太长效果都不好。

USB接口光电鼠自己制造 USB PS2 转接
2008-05-06 18:03
用万用表测量，结果说明如下：USB的A点对应PS2的3点，是接地、USB的D 点对应PS2的4点，提供＋5V电压，USB的B点对应PS2的5点，提供数据时钟，USB的D点对应PS2的1点，是数据接口。

中间没有任何的电路，只是直接联通
为了保险起见，防止弄错线的顺序，我把刚才的转接头插上，测量对应的线：PS2转接口的1针对应蓝色的线、3针对应黄线、4针对应白线、针对应l绿线，记录下来。

再测量原来的鼠标原装线对应的插口针：PS2口的1针对应黄色的线、3针对应绿线、4针对应蓝线、针对应l白线。

于是，和刚才的记录比较，我们获得了新的USB线和老PS2接口的线序对应顺序：
后记：我改了许多国产PS2的鼠标，但是成功率并不是很高，有些改完后居然指针无法移动，有些系统提示找到硬件，但显示有错误。

我分析了半天，认为可能是有些厂家在做PS2的鼠标时省掉了一些元件或者板载驱动程序。

而对于相同品牌和规格既有PS2接口又有USB接口型号这两种鼠标的厂牌，将PS2改成USB的成功率就很高了。

不过就算改不成也没有关系，因为你并没有破坏电路和接口，把原来的PS2线重新插回来就又是PS2的鼠标了。

关键是锻炼了动手能力，并在动手试验的过程中找到了自己的乐趣，和进一步加深了对PS2和USB内部连线的了解，这才是我们DIYer们的真正所得！。
