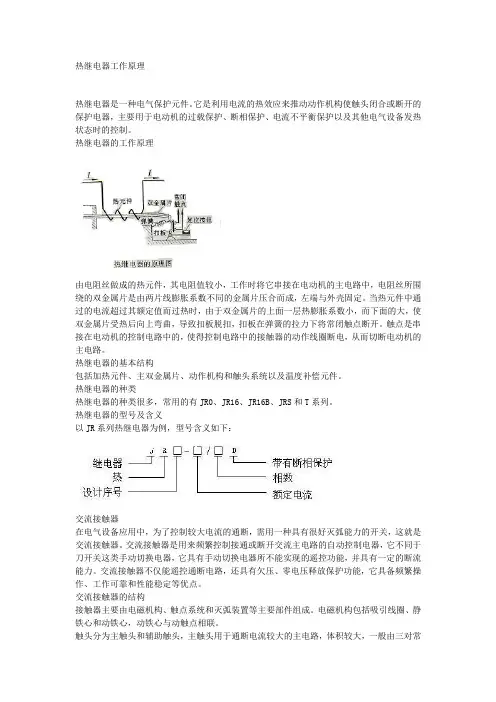

热继电器工作原理
热继电器是一种电气保护元件。它是利用电流的热效应来推动动作机构使触头闭合或断开的保护电器，主要用于电动机的过载保护、断相保护、电流不平衡保护以及其他电气设备发热状态时的控制。
热继电器的工作原理
由电阻丝做成的热元件，其电阻值较小，工作时将它串接在电动机的主电路中，电阻丝所围绕的双金属片是由两片线膨胀系数不同的金属片压合而成，左端与外壳固定。当热元件中通过的电流超过其额定值而过热时，由于双金属片的上面一层热膨胀系数小，而下面的大，使双金属片受热后向上弯曲，导致扣板脱扣，扣板在弹簧的拉力下将常闭触点断开。触点是串接在电动机的控制电路中的，使得控制电路中的接触器的动作线圈断电，从而切断电动机的主电路。
热继电器的基本结构
包括加热元件、主双金属片、动作机构和触头系统以及温度补偿元件。
热继电器的种类
热继电器的种类很多，常用的有JR0、JR16、JR16B、JRS和T系列。
热继电器的型号及含义
以JR系列热继电器为例，型号含义如下：
交流接触器
在电气设备应用中，为了控制较大电流的通断，需用一种具有很好灭弧能力的开关，这就是交流接触器。交流接触器是用来频繁控制接通或断开交流主电路的自动控制电器，它不同于刀开关这类手动切换电器，它具有手动切换电器所不能实现的遥控功能，并具有一定的断流能力。交流接触器不仅能遥控通断电路，还具有欠压、零电压释放保护功能，它具备频繁操作、工作可靠和性能稳定等优点。
交流接触器的结构
接触器主要由电磁机构、触点系统和灭弧装置等主要部件组成。电磁机构包括吸引线圈、静铁心和动铁心，动铁心与动触点相联。
触头分为主触头和辅助触头，主触头用于通断电流较大的主电路，体积较大，一般由三对常开触头组成；辅助触头用于通断电流较小的控制电路，体积较小，一般由两对常开触头和两对常闭触头组成。所谓触头的常开和常闭，是指接触器未通电动作前触头的原始状态。

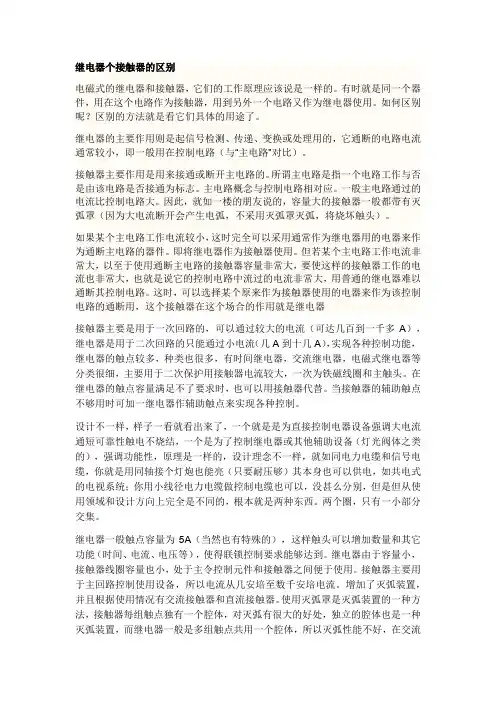

继电器个接触器的区别
电磁式的继电器和接触器，它们的工作原理应该说是一样的。有时就是同一个器件，用在这个电路作为接触器，用到另外一个电路又作为继电器使用。如何区别呢？区别的方法就是看它们具体的用途了。
继电器的主要作用则是起信号检测、传递、变换或处理用的，它通断的电路电流通常较小，即一般用在控制电路（与“主电路”对比）。
接触器主要作用是用来接通或断开主电路的。所谓主电路是指一个电路工作与否是由该电路是否接通为标志。主电路概念与控制电路相对应。一般主电路通过的电流比控制电路大。因此，就如一楼的朋友说的，容量大的接触器一般都带有灭弧罩（因为大电流断开会产生电弧，不采用灭弧罩灭弧，将烧坏触头）。
如果某个主电路工作电流较小，这时完全可以采用通常作为继电器用的电器来作为通断主电路的器件。即将继电器作为接触器使用。但若某个主电路工作电流非常大，以至于使用通断主电路的接触器容量非常大，要使这样的接触器工作的电流也非常大，也就是说它的控制电路中流过的电流非常大，用普通的继电器难以通断其控制电路。这时，可以选择某个原来作为接触器使用的电器来作为该控制电路的通断用，这个接触器在这个场合的作用就是继电器
接触器主要是用于一次回路的，可以通过较大的电流（可达几百到一千多A），继电器是用于二次回路的只能通过小电流（几A到十几A），实现各种控制功能，继电器的触点较多，种类也很多，有时间继电器，交流继电器，电磁式继电器等分类很细，主要用于二次保护用接触器电流较大，一次为铁磁线圈和主触头。在继电器的触点容量满足不了要求时，也可以用接触器代替。当接触器的辅助触点不够用时可加一继电器作辅助触点来实现各种控制。
设计不一样，样子一看就看出来了，一个就是是为直接控制电器设备强调大电流通短可靠性触电不烧结，一个是为了控制继电器或其他辅助设备（灯光阀体之类的），强调功能性，原理是一样的，设计理念不一样，就如同电力电缆和信号电缆，你就是用同轴接个灯炮也能亮（只要耐压够）其本身也可以供电，如共电式的电视系统；你用小线径电力电缆做控制电缆也可以，没甚么分别，但是但从使用领域和设计方向上完全是不同的，根本就是两种东西。两个圈，只有一小部分交集。
第八章 继电接触控制常用元器件
第一节 按钮和开关
一、按钮
按钮是一种短时接通或断开小电流电路的手动电器，通常用于控制电路中发出起动或停止等指令，以控制接触器、继电器等电器的线圈电流的接通或断开，再由它们去接通或断开主电路。这种发出指令的电器，称为主令电器。另外，按钮之间还可实现电气连锁。
按钮的结构一般是由按钮帽、复位弹簧、桥式动触点、静触点和外壳等组成。图8-1为LA19系列按钮的外型与结构。
图8-1 LA19系列按钮的外型与结构
1—按钮帽 2—复位弹簧 3—动断触点
4—动合触点 5—触点接线柱 6—指示灯接线柱
动合按钮：手指未按下时，触点是断开的，如图8-1中的触点A、B，当手指按下按钮帽时，触点A、B被接通，而手指松开后，触点在复位弹簧作用下返回原位而断开。动合按钮在控制电路中常用作起动按钮。
动断按钮：手指未按下时，触点是闭合的，如图8-1中的触点C、D，当手指按下时，触点C、D被断开，而手指松开后，触点在复位弹簧作用下恢复闭合。动断按钮在控制电路中常用作停止按钮。
复合按钮：当手指未按下时，触点C、D是闭合的，触点A、B是断开的，当手指按下时，先断开C、D，后接通触点A、B，而手指松开后，触点在复位弹簧作用下全部复位。复合按钮在控制电路中常用于电气连锁。
二、行程开关
行程开关是位置开关中的一种，是用来反映工作机械的行程，发布命令以控制其运动方向或行程大小的主令电器。如果把行程开关安装在工作机械行程终点处，它就称为限位开关或终端开关。
图8-2是LX19K型行程开关的结构简图。当外部机械碰撞压钮，使其向下运动并压迫弹簧，使触点桥由与动断静触点接触转向同动合静触点接触。当外部机械作用移去后，由于弹簧的反作用，触点桥恢复原位。
图8-2 LX19K型行程开关的结构简图
1—压钮 2—外壳 3—静触点 4—触点弹簧
5—触点桥 6—静触点 7—恢复弹簧 8，9—螺钉和压板
热继电器的工作原理及作用符号
热继电器是一种用来保护电气设备的电磁机械开关，它通过感应接触器在电路中进行控制，当电路中的电流超过一定值时，热继电器会触发并切断电路，以防止电器设备过载烧坏。热继电器既能保护电气设备，又能保障人身安全，因此在电路中广泛应用。
热继电器的工作原理是基于电流的热效应。通常情况下，热继电器由热元件和电磁触发器组成。热元件通常由一对金属引线和一个双金属片组成，金属引线与电路连接，而双金属片则与电磁触发器连接。当电路中的电流超过热继电器所设定的额定电流时，金属引线就会受热膨胀，使得双金属片弯曲。这个弯曲的动作会将电磁触发器吸合，触发器吸合后，触点打开并切断电路。
热继电器的作用是保护电气设备。在电路中，当有电阻变动或短路情况发生时，电流会急剧增加，如果没有相应的保护措施，设备或电线就可能过载发热并损坏。热继电器可以检测电路中的电流，并在电流超过额定电流时及时切断电路，以保护设备不受损坏。此外，热继电器还能保护人身安全。当电器设备发生故障或出现短路时，热继电器能够迅速切断电路，避免电流过大对人身造成伤害。
热继电器的作用符号是标识热继电器的图形符号，它通常由一个长方形表示，长方形内部画有触点和线圈。触点表示热继电器的控制部分，用于打开或切断电路。线圈则表示热继电器的感应部分，具有检测电流并触发的功能。在触点和线圈的侧面，会标注出额定电流和控制电压等参数，以便使用时参考。 总之，热继电器是一种能够通过检测电流大小来及时切断电路，以保护电气设备和人身安全的电磁机械开关。它的工作原理是基于电流的热效应，当电流超过额定值时，热继电器会通过触发器切断电路。其作用符号是热继电器的图形符号，用于表示热继电器的工作位置和参数。
