第六章继电器接触器控制总结

继电器与接触器控制1. 前言继电器和接触器是电气控制系统中常见的两种电器元件，它们在自动化控制系统中扮演着重要的角色。

在现代工业生产中，继电器和接触器广泛应用于各种设备和机械的控制、保护、监测等方面。

本文将从工作原理、类型分类和应用领域三方面进行继电器和接触器控制的介绍。

2. 继电器继电器是一种电器元件，它通过控制一个电路的开、关来控制另一个电路的开、关。

它主要由铁芯、线圈、移动触点、不动触点等组成。

2.1 工作原理继电器工作的基本原理是将电信号转换为磁信号，通过控制磁信号的闭合与断开来控制电气信号的开、关。

根据工作原理不同，继电器可分为机械式继电器、固态继电器等不同类型。

机械式继电器的工作原理是利用电磁吸合原理，当线圈通电时，会产生磁场，吸引动铁芯与移动触点连同动作杆移动，使移动触点触碰固定触点闭合；当线圈断电时，动铁芯会被复位，移动触点脱离固定触点，回到原来位置，断开电路。

相比机械式继电器，固态继电器没有机械运动，它的工作原理是利用固态器件进行开关控制，其核心是触发元件和输出元件。

当控制信号作用于触发元件时，触发元件输出高电平，使输出元件闭合；当控制信号消失时，触发元件输出低电平，使输出元件断开。

2.2 类型分类继电器可以根据使用场合、功能及结构特点进行分类。

在使用场合上，继电器一般分为小功率继电器和大功率继电器。

小功率继电器主要用于信号传输和控制，大功率继电器则用于电路开关控制。

在结构类型上，继电器可以分为电磁式继电器、固态继电器、时间继电器、中间继电器、保护继电器等多种类型。

不同类型的继电器在结构和电气性能上有所不同，以适应不同的工作场合和应用要求。

2.3 应用领域继电器广泛应用于自动化控制、通讯、电力电子、仪器仪表等领域。

在自动化控制中，继电器可用于启动、停止电机、控制电器、控制灯光等；在通讯领域，继电器可用于开关线路的控制和保护；在电力电子领域，继电器可用于电路的保护、响应和开关控制；在仪器仪表领域，继电器可用于信号转换和控制等方面。

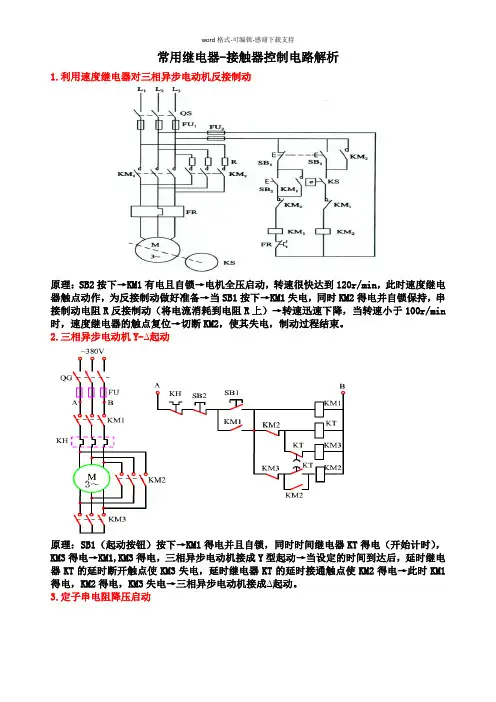

常用继电器-接触器控制电路解析1.利用速度继电器对三相异步电动机反接制动原理：SB2按下→KM1有电且自锁→电机全压启动，转速很快达到120r/min，此时速度继电器触点动作，为反接制动做好准备→当SB1按下→KM1失电，同时KM2得电并自锁保持，串接制动电阻R反接制动（将电流消耗到电阻R上）→转速迅速下降，当转速小于100r/min 时，速度继电器的触点复位→切断KM2，使其失电，制动过程结束。

2.三相异步电动机Y-∆起动原理：SB1（起动按钮）按下→KM1得电并且自锁，同时时间继电器KT得电（开始计时），KM3得电→KM1,KM3得电，三相异步电动机接成Y型起动→当设定的时间到达后，延时继电器KT的延时断开触点使KM3失电，延时继电器KT的延时接通触点使KM2得电→此时KM1得电，KM2得电，KM3失电→三相异步电动机接成∆起动。

3.定子串电阻降压启动原理：SB1按下→KM2得电，并且自锁，同时时间继电器，KT得电开始计时→KM2得电，定子串接电阻R降压启动→当设定的时间到后，KT的延时接通触点使KM1得电，并且自锁→KM1得电，在主电路中相当于短接了电阻R，三相异步电动机全压运行。

4.自耦变压器降压启动（带指示灯）原理：SB2按下→KM1得电并且自锁，同时KT得电（开始计时）→KM1有电，在主电路中，自耦变压器抽头降压启动→当设定时间到后，延时继电器常开触点闭合，中间继电器K得电并自锁→使得KM1断电，KM2得电→三相异步电动机全压工作。

控制电路中的变压器使指示灯工作在安全电压下（一般，交流36V）→HL3为上电指示灯（K 和KM1均不得电）；HL2为降压启动指示灯（K失电，但KM1得电）；HL3为全压工作指示灯（KM2得电）。

5.转子绕组串电阻启动（针对于绕线式异步电动机）原理：合上QS，SB2按下→KM4得电，并自锁保持（此时，电动机转子串接全部电阻降压启动）→中间继电器KA4得电，为KM1，KM2，KM3的得电做好准备，由于刚启动时电流很大，KA1-KA3吸和电流相同，因此同时得电吸和，其常闭触点都断开，使KM1-KM3处于失电状态，转子电阻全部串入，达到限流和提高转矩的目的。

ƒ 第六章 继电器接触器控制第六章 继电器接触器控制ƒ 主要内容： ƒ 6.1常用低压电器 ƒ 6.2电气原理图 ƒ 6.3三相异步电动机基本控制线路 ƒ 6.4其他常用基本控制线路 ƒ 6.5自动循环工作控制线路第六章 继电器接触器控制学习要求： ¾ 熟悉各种电器的工作原理、作用、特点、应 用场所和表示符号；¾ 掌握继电器接触器控制电路中基本控制 环节和常用的几种自动控制方式；¾ 学会设计一些简单的继电器接触器控制电路。

电力拖动控制是指对电动机的起动、调速、 停止、反转、制动等过程所实施的控制。

可按 作用方式分为手动控制与自动控制。

ƒ 手动控制：用闸刀、转换开关等手控电器来实 现电动机传动控制。

ƒ 自动控制：用自动电器来实现电力拖动控制， 控制系统也向无触点连续控制、微机控制发展， 但由于继电器—接触器所用的控制电器结构简 单价格便宜，对小型机床、老机床的改进中也 还是很重要，本章，主要介绍最常用的控制电 器与执行电器，在此基础上，分析继电器—接 触器的基本路线。

6.1 常用控制电器与执行电器1.概念 ☆控制电器（用于生产机械中）多属低压电器，U <500V☆用来接通或断开电路，以及用来控制、 调节和保护用电设备的电气器具。

2.分类ぬ电器按动作性质可分为以下两类。

✡ （1）非自动电器：这类电器没有动力 机构，依靠人力或其他外力来接通或切断电路， 如：刀开关、转换开关、行程开关等。

✡ （2）自动电器：这类电器有电磁铁等 动力机构，按照指令、信号或参数变化而自动 动作，是工作电路接通和切断，如：接触器、 继电器、自动开关等。

ぬ电器按其用途又可分为以下三类。

✡ （1）控制电器：用来控制电动机的起动、反 转、调速、制动等动作，如：磁力起动器、接触器、 继电器等。

✡ （2）保护电器：用来保护电动机，使其安全 运行，以及保护生产机械使其不受损坏，如：熔断器、 电流继电器、热继电器等。

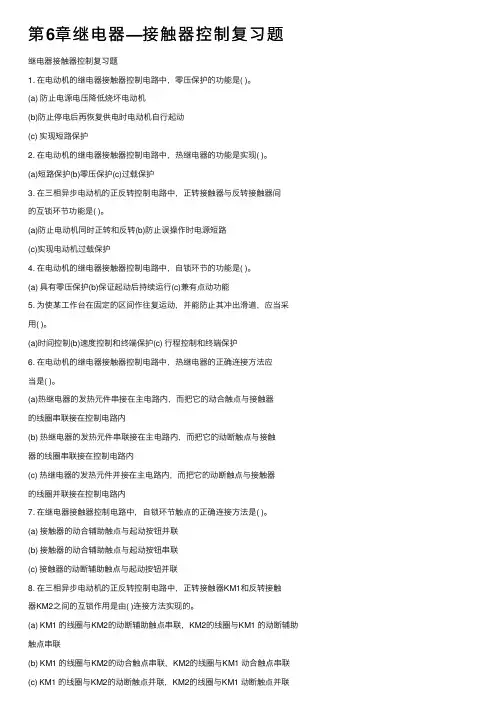

第6章继电器—接触器控制复习题继电器接触器控制复习题1. 在电动机的继电器接触器控制电路中，零压保护的功能是( )。

(a) 防⽌电源电压降低烧坏电动机(b)防⽌停电后再恢复供电时电动机⾃⾏起动(c) 实现短路保护2. 在电动机的继电器接触器控制电路中，热继电器的功能是实现( )。

(a)短路保护(b)零压保护(c)过载保护3. 在三相异步电动机的正反转控制电路中，正转接触器与反转接触器间的互锁环节功能是( )。

(a)防⽌电动机同时正转和反转(b)防⽌误操作时电源短路(c)实现电动机过载保护4. 在电动机的继电器接触器控制电路中，⾃锁环节的功能是( )。

(a) 具有零压保护(b)保证起动后持续运⾏(c)兼有点动功能5. 为使某⼯作台在固定的区间作往复运动，并能防⽌其冲出滑道，应当采⽤( )。

(a)时间控制(b)速度控制和终端保护(c) ⾏程控制和终端保护6. 在电动机的继电器接触器控制电路中，热继电器的正确连接⽅法应当是( )。

(a)热继电器的发热元件串接在主电路内，⽽把它的动合触点与接触器的线圈串联接在控制电路内(b) 热继电器的发热元件串联接在主电路内，⽽把它的动断触点与接触器的线圈串联接在控制电路内(c) 热继电器的发热元件并接在主电路内，⽽把它的动断触点与接触器的线圈并联接在控制电路内7. 在继电器接触器控制电路中，⾃锁环节触点的正确连接⽅法是( )。

(a) 接触器的动合辅助触点与起动按钮并联(b) 接触器的动合辅助触点与起动按钮串联(c) 接触器的动断辅助触点与起动按钮并联8. 在三相异步电动机的正反转控制电路中，正转接触器KM1和反转接触器KM2之间的互锁作⽤是由( )连接⽅法实现的。

(a) KM1 的线圈与KM2的动断辅助触点串联，KM2的线圈与KM1 的动断辅助触点串联(b) KM1 的线圈与KM2的动合触点串联，KM2的线圈与KM1 动合触点串联(c) KM1 的线圈与KM2的动断触点并联，KM2的线圈与KM1 动断触点并联9. 在机床电⼒拖动中要求油泵电动机起动后主轴电动机才能起动。

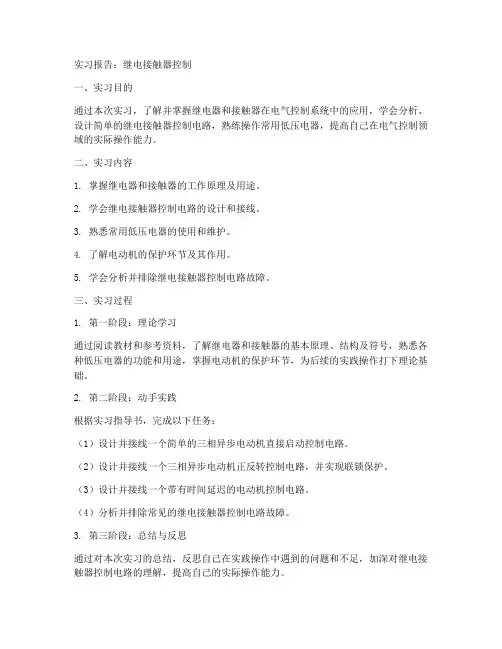

实习报告：继电接触器控制一、实习目的通过本次实习，了解并掌握继电器和接触器在电气控制系统中的应用，学会分析、设计简单的继电接触器控制电路，熟练操作常用低压电器，提高自己在电气控制领域的实际操作能力。

二、实习内容1. 掌握继电器和接触器的工作原理及用途。

2. 学会继电接触器控制电路的设计和接线。

3. 熟悉常用低压电器的使用和维护。

4. 了解电动机的保护环节及其作用。

5. 学会分析并排除继电接触器控制电路故障。

三、实习过程1. 第一阶段：理论学习通过阅读教材和参考资料，了解继电器和接触器的基本原理、结构及符号，熟悉各种低压电器的功能和用途，掌握电动机的保护环节，为后续的实践操作打下理论基础。

2. 第二阶段：动手实践根据实习指导书，完成以下任务：（1）设计并接线一个简单的三相异步电动机直接启动控制电路。

（2）设计并接线一个三相异步电动机正反转控制电路，并实现联锁保护。

（3）设计并接线一个带有时间延迟的电动机控制电路。

（4）分析并排除常见的继电接触器控制电路故障。

3. 第三阶段：总结与反思通过对本次实习的总结，反思自己在实践操作中遇到的问题和不足，加深对继电接触器控制电路的理解，提高自己的实际操作能力。

四、实习心得通过本次实习，我对继电器和接触器在电气控制系统中的应用有了更深入的了解，学会了设计简单的继电接触器控制电路，熟练掌握了常用低压电器的使用和维护。

在实践操作中，我学会了分析并排除继电接触器控制电路故障，提高了解决实际问题的能力。

同时，我也认识到继电接触器控制电路在实际应用中具有一定的局限性，如可靠性较低、维护难度较大等。

在未来的工作中，我将继续学习先进电气控制技术，提高自己的专业素养，为我国的电气控制领域的发展贡献自己的力量。

五、实习展望通过本次实习，我对继电接触器控制有了初步的认识和掌握。

在今后的学习和工作中，我将不断深入学习，提高自己的专业技能，尝试应用继电接触器控制技术解决实际问题。

同时，我也将关注新技术、新工艺的发展，为自己的专业发展奠定坚实的基础。

继电器与接触器控制的基本电路引言继电器和接触器是常用的电气元件，用于控制电路中的电流流动。

它们在各种自动化系统、电力系统等领域中起着重要的作用。

本文将介绍继电器和接触器的基本原理以及它们在电路控制中的应用。

继电器的基本原理继电器是一种电控制装置，能够使用小电流来控制大电流的流动。

继电器通常由电磁系统、机械系统和电气系统组成。

电磁系统继电器的电磁系统由线圈和铁芯组成。

当线圈通电时，产生的磁场会吸引铁芯，将机械系统连接或断开。

机械系统由机械触点组成，触点通过机械装置与铁芯相连。

当线圈通电时，铁芯受到吸引力，机械触点会发生动作，打开或关闭电路。

电气系统电气系统由常开触点（NO）和常闭触点（NC）组成。

当继电器处于非通电状态时，常开触点闭合，常闭触点断开；当继电器通电时，常开触点断开，常闭触点闭合。

接触器的基本原理接触器与继电器类似，也是一种电控制装置。

接触器通常由电磁系统、机械系统和电气系统组成，但接触器的结构更为复杂。

电磁系统接触器的电磁系统由线圈和铁芯组成。

当线圈通电时，产生的磁场会吸引铁芯，将机械系统连接或断开。

接触器的机械系统由机械触点组成，触点通过机械装置与铁芯相连。

当线圈通电时，铁芯受到吸引力，机械触点会发生动作，打开或关闭电路。

和继电器不同的是，接触器的机械系统可以有多个机械触点，可以实现多个电路的控制。

电气系统接触器的电气系统由多个触点组成，触点通过电气连接与外部电路相连。

接触器的电气系统常用接线方式有串联和并联两种。

继电器和接触器在电路控制中的应用继电器和接触器广泛应用于各种电路控制中，下面将介绍它们在电路控制中常见的应用。

继电器的应用•自动控制：继电器可以实现自动控制功能，通过传感器检测到的信号来控制其他设备的启停。

•电机控制：继电器可以用于电机的启停、正反转等控制。

•照明控制：继电器可以通过光敏传感器或定时器控制照明设备的开启和关闭。

•报警控制：继电器可以用于报警系统的控制，如火灾报警、温度报警等。
