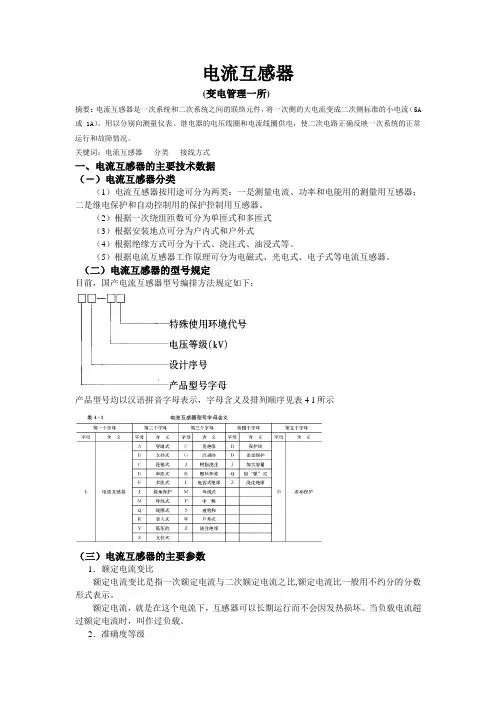

电流互感器
(变电管理一所)
摘要：电流互感器是一次系统和二次系统之间的联络元件，将一次侧的大电流变成二次侧标准的小电流（5A或1A），用以分别向测量仪表、继电器的电压线圈和电流线圈供电，使二次电路正确反映一次系统的正常运行和故障情况。
关键词：电流互感器 分类 接线方式
一、电流互感器的主要技术数据
（－）电流互感器分类
（1）电流互感器按用途可分为两类：一是测量电流、功率和电能用的测量用互感器；二是继电保护和自动控制用的保护控制用互感器。
（2）根据一次绕组匝数可分为单匝式和多匝式
（3）根据安装地点可分为户内式和户外式
（4）根据绝缘方式可分为干式、浇注式、油浸式等。
（5）根据电流互感器工作原理可分为电磁式、光电式、电子式等电流互感器。
（二）电流互感器的型号规定
目前，国产电流互感器型号编排方法规定如下：
产品型号均以汉语拼音字母表示，字母含义及排列顺序见表4-l所示
（三）电流互感器的主要参数
1．额定电流变比
额定电流变比是指一次额定电流与二次额定电流之比,额定电流比一般用不约分的分数形式表示。
额定电流，就是在这个电流下，互感器可以长期运行而不会因发热损坏。当负载电流超过额定电流时，叫作过负载。
2．准确度等级 国产电流互感器的准确度等级有0.01、0.02、0.05、0.1、0.2、0.5、1.0、3.0、5.0、0.2S级及0.5S级。
3．额定容量
电流互感器的额定容量，就是额定二次电流I2e通过二次额定负载Z2e时所消耗的视在功率S2e。
4．额定电压
是指一次绕组长期能够承受的最大电压（有效值），它只是说明电流互感器的绝缘强度，而和电流互感器额定容量没有任何关系。
5．极性标志
（1）一次绕组首端标为L1，末端标为L2。当一次绕组带有抽头时，首端标为L1，自第一个抽头起依次标为L2，L3„„
请浏览后下载，资料供参考，期待您的好评与关注！
低压电流互感器
招标文件
(专用和通用2部分)
请浏览后下载，资料供参考，期待您的好评与关注！
技术规范专用部分
请浏览后下载，资料供参考，期待您的好评与关注！ 1.总则
1.1本技术规范书适用于低压电流互感器的采购。
1.2本技术规范书参照现行的国家、行业标准及规程和公司的有关规定提出。对没有提到的技术条件及内容，均应满足0.2S级计费用低压电流互感器执行标准的要求。若其中某一指标在各标准中有不同规定时,则选取其中最高值。
2.引用标准
GB20840.2-2014互感器第2部分：电流互感器的补充技术要求
JJG313-2010测量用电流互感器检定规程
JB/T5472仪用电流互感器
DL/T725-2013 电力用电流互感器使用技术规范
DL/T 448-2000 电能计量装置技术管理规程
GB/T16927.1高电压技术（第一部分）
GB/T16927.2高电压技术（第二部分）
GB/T15239 孤立批计数抽样检验程序及抽样表
Q/GDW572-2010 计量用低压电流互感器技术规范
《计量器具条码编码规则》
3.技术要求
（不特别声明时，环境类别和严酷等级按P级（普通级）对待）产品应根据使用环境类别满足各自的严酷等级要求，并按海拔、环境温度、湿热、日照辐射、霉菌、盐雾等类别的等级标注，P级（普通级）项目不必标注， A级（提高级）项目必须标注。
3.1准确度等级： 0.2S级；
3.2 额定电压：0.66 kV
3.3额定绝缘水平：0.72 kV /3kV ；
请浏览后下载，资料供参考，期待您的好评与关注！ 3.4 额定电流：（50～800）A /5A
3.5绝缘要求:
3.5.1工频耐压
一次绕组（或可能与一次导体接触的外壳表面）对二次绕组及接地底板、二次绕组对接地底板的工频耐受电压为3kV，试验时间1min，互感器应无击穿或闪络发生。
电流互感器安装施工方案
一、安装前准备
1、安全措施
1.1、安全培训
a.确保所有参与安装工作的人员接受相关的电气安全培训，包括但不限于：
i.电压等级110kV以下的安全操作规程
ii.互感器安装和连接的相关安全规定
iii.紧急情况下的应急处理流程
b.提供必要的安全宣传和标识，确保工作人员了解并遵守现场安全规定。
1.2、安全防护装备
a.确保所有工作人员配备必要的个人防护装备，包括但不限于：
i.绝缘手套和绝缘鞋
ii.安全帽和安全眼镜
iii.防护服和呼吸器材（如有必要）
iv.安全带和防坠落设备
b.检查和确保所有防护装备符合相关安全标准，提供有效的防护。
2、材料和工具准备
2.1、所需材料清单
a.制定详细的互感器安装材料清单，确保所有所需的零部件和材料已经准备齐全。
b.确保材料的质量符合相关标准和规范，具有必要的认证和检验证书。
2.2、所需工具清单
a.编制工具清单，包括但不限于：
i.电工工具（电缆切割工具、扳手、螺丝刀等）
ii.起重设备（吊车、绞车等）
iii.测量仪器（电流表、电压表、绝缘测试仪等）
iv.安全工具（绝缘棒、绝缘垫等）
v.施工车辆和梯子等辅助工具
b.确保所有工具在使用前经过检查和校准，确保其安全可靠。 二、安装位置选择
1、场地勘察
1.1、地理环境分析
a.进行现场地理环境勘察，了解周围地势、水文条件、气象特点等情况。
b.分析附近的自然环境，包括植被、动植物种类，确保选择的位置不会对生态环境造成不良影响。
1.2、场地平整度检查
a.对预选位置进行平整度检查，确保安装互感器的地基平整、坚固。
b.如有不平整或沉降风险，采取必要的加固和平整措施。
2、安装位置确定
2.1、考虑电流互感器的最佳放置位置
a.根据电流互感器的技术要求和设计要点，选择最适合安装的位置。
b.确保互感器距离其他设备、结构物和植被的间隙符合相关安全和操作规范。
2.2、考虑周围环境对安装的影响
电流互感器检修维护方式方法
电流互感器的检修维护方式方法主要包括以下几个方面：
1. 定期检查：定期对电流互感器进行检查，包括外观、声音、气味等，以及时发现异常情况。
2. 清洁维护：定期对电流互感器进行清洁，保持其良好的运行状态。
3. 预防性试验：按照规定的周期对电流互感器进行预防性试验，以检测其性能是否正常。
4. 状态监测：通过在线监测或离线监测等方式，对电流互感器的运行状态进行实时监测，以便及时发现异常。
5. 故障处理：一旦发现电流互感器出现故障，应立即停止使用，并进行检修。根据故障情况，可能需要更换互感器或进行进一步的维修。
6. 记录分析：对电流互感器的运行状态、检修维护记录、试验数据等进行记录和分析，以便更好地了解其性能和运行状况。
7. 人员安全：在进行电流互感器的检修维护工作时，应采取必要的安全措施，确保工作人员的人身安全。
8. 遵循标准：在进行电流互感器的检修维护时，应遵循相关的国家标准、行业标准和操作规程等，以确保工作质量和安全。
9. 培训提高：通过培训和学习，不断提高工作人员的技能水平和经验，使其能够更好地进行电流互感器的检修维护工作。 10. 技术更新：随着技术的不断进步和应用，应及时对电流互感器进行技术更新和改造，以提高其性能和可靠性。
总之，对电流互感器的检修维护需要遵循科学的方法和程序，采取有效的措施，确保其正常运行和延长使用寿命。同时，还需要注重人员安全和技术更新等方面的工作。
