互感器原理是什么

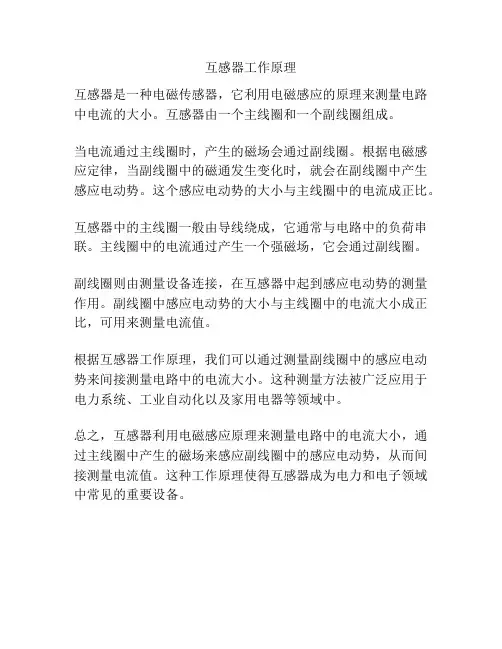

互感器原理是基于法拉第电磁感应定律的物理现象，即当一个变化的电流通过一个线圈时，它会在另一个靠近的线圈中诱生出电动势。
互感器一般由两个或多个线圈组成，分别为主线圈和次级线圈。
主线圈是由通电导体所构成，当通过主线圈的电流发生变化时，会产生变化的磁场。
次级线圈则位于主线圈附近，与主线圈通过磁场相互连接。
由于磁场的变化，主线圈中的变化磁场会诱导次级线圈中产生电动势。
根据互感器的应用场景和设计原理的不同，互感器可以分为电流互感器和电压互感器。
电流互感器通常用来测量电路中的电流，而电压互感器则用来测量电路中的电压。
互感器在电力系统中的应用非常广泛，例如进行电能计量、保护和控制等方面。
总的来说，互感器原理是利用电磁感应现象，通过一个线圈中的变化电流来诱导另一个线圈中的电动势的物理原理。
这种原理使得互感器在测量和传输电能方面有着重要的应用。
电压互感器培训课件一、引言电压互感器是电力系统中非常重要的测量设备，主要用于将高电压降至适宜的测量范围内，为保护、控制、测量等设备提供准确的电压信号。
为了提高大家对电压互感器的了解和应用水平，本次培训将围绕电压互感器的基本原理、分类、参数、选型、接线、运行与维护等方面进行讲解。
二、电压互感器的基本原理电压互感器的工作原理基于电磁感应定律，即在一定的磁路中，当一次绕组通以交流电流时，将在铁芯中产生交变磁通，交变磁通通过二次绕组时，将在二次绕组中感应出电动势，从而实现电压的降低。
三、电压互感器的分类根据绝缘结构、用途、准确级、变比误差和角度误差等不同特点，电压互感器可分为多种类型。
常见的电压互感器分类如下：1.按绝缘结构分类：油浸式电压互感器、干式电压互感器、充气式电压互感器等。
2.按用途分类：测量用电压互感器、保护用电压互感器、计量用电压互感器等。
3.按准确级分类：0.2级、0.5级、1级、3级等。
4.按变比误差和角度误差分类：普通电压互感器、精密电压互感器等。
四、电压互感器的参数电压互感器的参数主要包括额定一次电压、额定二次电压、准确级、变比误差、角度误差、容量、绝缘水平等。
这些参数是选择电压互感器时需要考虑的重要因素，应结合实际工程需求进行合理选择。
五、电压互感器的选型1.电压等级：根据实际工程需求，选择合适的电压等级。
2.准确级：根据测量、保护、计量等不同用途，选择合适的准确级。
3.变比误差和角度误差：根据系统对测量精度的要求，选择合适的电压互感器。
4.容量：根据二次侧负载的大小，选择合适的电压互感器容量。
5.绝缘水平：根据系统绝缘水平要求，选择合适的电压互感器。
6.结构类型：根据安装环境、维护要求等因素，选择合适的电压互感器结构类型。
六、电压互感器的接线电压互感器的接线方式主要有Y/Δ接法和Y/Y接法。
在实际工程中，应根据系统电压、负载性质、测量精度等因素选择合适的接线方式。
七、电压互感器的运行与维护1.运行：电压互感器在正常运行时，应定期检查二次侧负载、绝缘状态、接地点等，确保电压互感器的正常运行。
互感器的工作原理
互感器是一种将电磁感应原理用于测量、检测和变换电信号的设备。
它由一个线圈和一个铁芯组成。
当通过线圈的电流变化时，产生的磁场通过铁芯传导到线圈上，从而改变线圈中的电压或电流。
在互感器中，线圈的电流首先产生一个磁场，而磁场的强度取决于线圈的电流大小。
当电流发生变化时，磁场的变化也会随之发生。
这种变化的磁场通过铁芯传导到线圈中，从而引起线圈中的电流或电压的变化。
互感器的工作原理基于电磁感应定律，即法拉第电磁感应定律。
该定律指出，当一个导体（线圈）被磁场穿过时，导体两端会产生一个感应电动势，该电动势的大小与磁场的变化率成正比。
在互感器中，线圈被连接到需要测量的电路中。
当电路中的电流变化时，线圈中的磁场变化会导致线圈两端产生感应电动势。
这个感应电动势与电路中的电流成正比，并可用于测量电流的变化。
互感器也可以用于测量电压。
在这种情况下，线圈被连接到电路中的负载侧，通过测量线圈中感应的电动势，可以推断出负载侧的电压大小。
总之，互感器利用线圈中感应电动势的变化来测量和检测电流或电压的变化，实现了电信号的转换和传递。
第1章互感器及其二次回路互感器电压互感器电流互感器是一次回路和二次回路的联络设备。
一次回路的高电压、大电流二次回路的低电压、小电流作用接入方式变换作用电气隔离作用高电压、大电流变换为标准的低电压、小电流。
如100V，5A，1A将二次设备与一次设备相隔离，保证了设备和人身安全电压互感器一次绕组以并联形式接入一次回路；二次负荷以并联形式接在电压互感器的二次绕组回路，阻抗很大。
电流互感器一次绕组以串联形式接入一次回路；二次负荷以串联形式接在电流互感器的二次绕组回路，阻抗很小。
本章内容电压互感器二次回路电压互感器的结构电压互感器二次回路的要求电压互感器的接线方式二次侧接地方式二次回路的短路保护反馈电压的防范电压小母线设置二次回路的断线信号装置交流电网的绝缘监察二次回路的切换电流互感器二次回路电流互感器二次回路的要求电流互感器的接线方式二次侧接地保护二次回路开路的防范电流互感器的二次负载1-1 电压互感器二次回路电压互感器的结构1.单相式电压互感器的结构2.三相式电压互感器的结构3.由电容分压器与单相式电压互感器构成的电容式电压互感器三个单相三绕组电容式互感器构成的接线电压互感器的特点1.二次绕组的领定电压当一次绕组电压等于额定值时主二次绕组（Y 形接线者）：额定线电压为100V ，额定相电压为V 。
辅助二次绕组（Δ形接线者）额定相电压：用于35kV 及以下中性点不直接接地系统，额定相电压为100/3V 用于110kV 及以上中性点直接接地系统为100V 2. 正常运行时近似空载状态3.二次侧不允许短路4.电压互感器的变比(一、二次侧额定相电压之比，近似等于一二次绕组匝比)若电压互感器一次绕组为ω1匝，额定相电压为U IN ；二次绕组为ω2匝，倾定相电压为U 2N ，则变比n Tv 为3/1003/100因此电压互感器的变比1-1 电压互感器二次回路1-1-1 电压互感器二次回路的基本要求（1）电压互感器的接线方式应满足测量仪表、远动装置、继电保护和自动装置的具体要求。

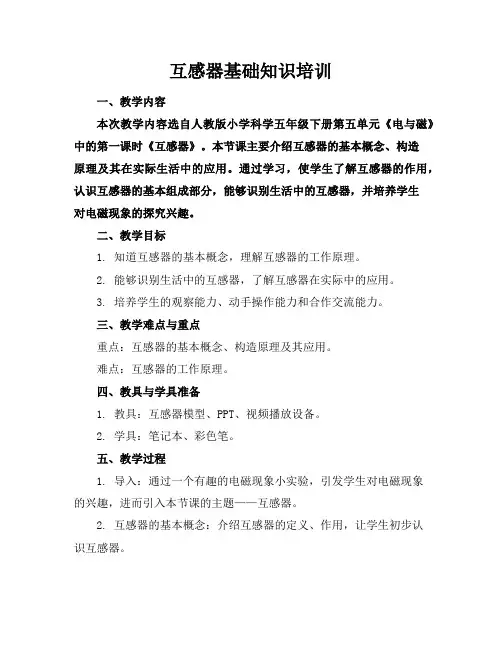

互感器基础知识培训一、教学内容本次教学内容选自人教版小学科学五年级下册第五单元《电与磁》中的第一课时《互感器》。
本节课主要介绍互感器的基本概念、构造原理及其在实际生活中的应用。
通过学习，使学生了解互感器的作用，认识互感器的基本组成部分，能够识别生活中的互感器，并培养学生对电磁现象的探究兴趣。
二、教学目标1. 知道互感器的基本概念，理解互感器的工作原理。
2. 能够识别生活中的互感器，了解互感器在实际中的应用。
3. 培养学生的观察能力、动手操作能力和合作交流能力。
三、教学难点与重点重点：互感器的基本概念、构造原理及其应用。
难点：互感器的工作原理。
四、教具与学具准备1. 教具：互感器模型、PPT、视频播放设备。
2. 学具：笔记本、彩色笔。
五、教学过程1. 导入：通过一个有趣的电磁现象小实验，引发学生对电磁现象的兴趣，进而引入本节课的主题——互感器。
2. 互感器的基本概念：介绍互感器的定义、作用，让学生初步认识互感器。
3. 互感器的构造原理：讲解互感器的基本组成部分，如主线圈、副线圈、铁芯等，并通过PPT展示互感器的工作原理图，让学生理解互感器的工作原理。
4. 互感器在实际生活中的应用：通过视频播放设备，展示互感器在生活中的实际应用场景，如变压器、电流表等，让学生了解互感器的重要性。
5. 动手操作：让学生分组进行互感器模型实验，亲身体验互感器的工作原理，提高学生的动手操作能力。
6. 课堂小结：回顾本节课所学内容，让学生复述互感器的基本概念、构造原理及其应用。
7. 作业布置：（1）绘制互感器的工作原理图。
（2）举出生活中常见的互感器，并简要说明其作用。
六、板书设计板书内容主要包括互感器的基本概念、构造原理及其应用。
通过简洁的文字和清晰的图示，帮助学生更好地理解和记忆互感器的相关知识。
七、作业设计1. 绘制互感器的工作原理图，加深对互感器工作原理的理解。
2. 观察生活中的互感器，如变压器、电流表等，并简要说明其作用，提高学生的实际应用能力。

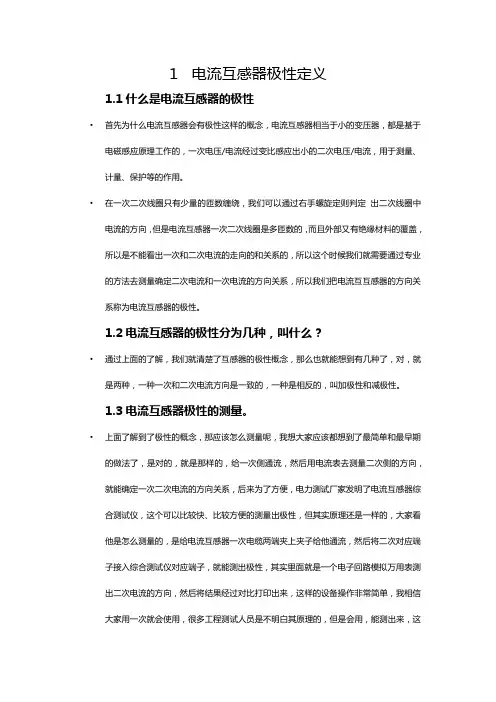

1电流互感器极性定义1.1什么是电流互感器的极性•首先为什么电流互感器会有极性这样的概念，电流互感器相当于小的变压器，都是基于电磁感应原理工作的，一次电压/电流经过变比感应出小的二次电压/电流，用于测量、计量、保护等的作用。
•在一次二次线圈只有少量的匝数缠绕，我们可以通过右手螺旋定则判定出二次线圈中电流的方向，但是电流互感器一次二次线圈是多匝数的，而且外部又有绝缘材料的覆盖，所以是不能看出一次和二次电流的走向的和关系的，所以这个时候我们就需要通过专业的方法去测量确定二次电流和一次电流的方向关系，所以我们把电流互互感器的方向关系称为电流互感器的极性。
1.2电流互感器的极性分为几种，叫什么？•通过上面的了解，我们就清楚了互感器的极性概念，那么也就能想到有几种了，对，就是两种，一种一次和二次电流方向是一致的，一种是相反的，叫加极性和减极性。
1.3电流互感器极性的测量。
•上面了解到了极性的概念，那应该怎么测量呢，我想大家应该都想到了最简单和最早期的做法了，是对的，就是那样的，给一次侧通流，然后用电流表去测量二次侧的方向，就能确定一次二次电流的方向关系，后来为了方便，电力测试厂家发明了电流互感器综合测试仪，这个可以比较快、比较方便的测量出极性，但其实原理还是一样的，大家看他是怎么测量的，是给电流互感器一次电缆两端夹上夹子给他通流，然后将二次对应端子接入综合测试仪对应端子，就能测出极性，其实里面就是一个电子回路模拟万用表测出二次电流的方向，然后将结果经过对比打印出来，这样的设备操作非常简单，我相信大家用一次就会使用，很多工程测试人员是不明白其原理的，但是会用，能测出来，这是没有技术含量的，作为运维人员还是要清楚真正的原理的。
• 2 差动保护中极性的使用2.1差动保护原理•差动保护很多人都知道是两侧的电流做对比来定位故障点是区内还是区外，一些学过保护原理的同事知道差动保护中有差动电流和制动电流，差动电流等于两侧电流相量相加的绝对值，制动电流一般是两侧电流相量差绝对值的二分之一（也有用单侧电流最大值的）。
