四小器培训(电压互感器、电流互感器)

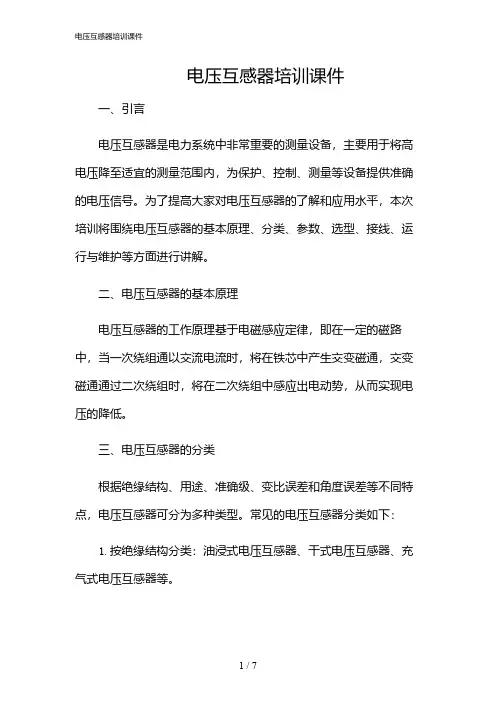

电压互感器培训课件一、引言电压互感器是电力系统中非常重要的测量设备，主要用于将高电压降至适宜的测量范围内，为保护、控制、测量等设备提供准确的电压信号。

为了提高大家对电压互感器的了解和应用水平，本次培训将围绕电压互感器的基本原理、分类、参数、选型、接线、运行与维护等方面进行讲解。

二、电压互感器的基本原理电压互感器的工作原理基于电磁感应定律，即在一定的磁路中，当一次绕组通以交流电流时，将在铁芯中产生交变磁通，交变磁通通过二次绕组时，将在二次绕组中感应出电动势，从而实现电压的降低。

三、电压互感器的分类根据绝缘结构、用途、准确级、变比误差和角度误差等不同特点，电压互感器可分为多种类型。

常见的电压互感器分类如下：1.按绝缘结构分类：油浸式电压互感器、干式电压互感器、充气式电压互感器等。

2.按用途分类：测量用电压互感器、保护用电压互感器、计量用电压互感器等。

3.按准确级分类：0.2级、0.5级、1级、3级等。

4.按变比误差和角度误差分类：普通电压互感器、精密电压互感器等。

四、电压互感器的参数电压互感器的参数主要包括额定一次电压、额定二次电压、准确级、变比误差、角度误差、容量、绝缘水平等。

这些参数是选择电压互感器时需要考虑的重要因素，应结合实际工程需求进行合理选择。

五、电压互感器的选型1.电压等级：根据实际工程需求，选择合适的电压等级。

2.准确级：根据测量、保护、计量等不同用途，选择合适的准确级。

3.变比误差和角度误差：根据系统对测量精度的要求，选择合适的电压互感器。

4.容量：根据二次侧负载的大小，选择合适的电压互感器容量。

5.绝缘水平：根据系统绝缘水平要求，选择合适的电压互感器。

6.结构类型：根据安装环境、维护要求等因素，选择合适的电压互感器结构类型。

六、电压互感器的接线电压互感器的接线方式主要有Y/Δ接法和Y/Y接法。

在实际工程中，应根据系统电压、负载性质、测量精度等因素选择合适的接线方式。

七、电压互感器的运行与维护1.运行：电压互感器在正常运行时，应定期检查二次侧负载、绝缘状态、接地点等，确保电压互感器的正常运行。

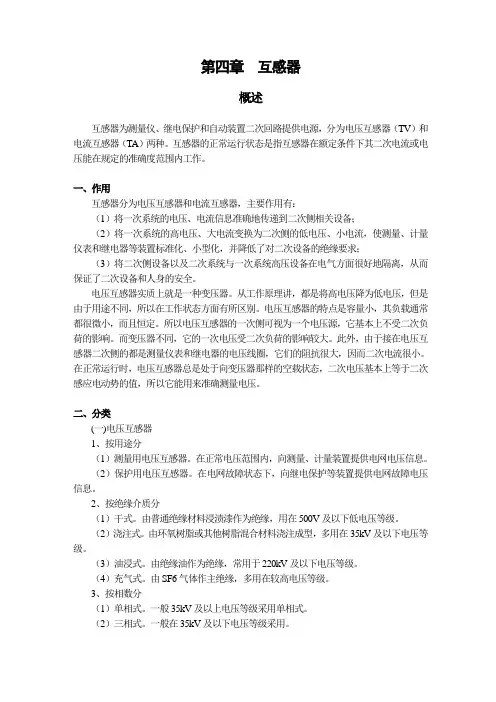

第四章互感器概述互感器为测量仪、继电保护和自动装置二次回路提供电源，分为电压互感器（TV）和电流互感器（TA）两种。

互感器的正常运行状态是指互感器在额定条件下其二次电流或电压能在规定的准确度范围内工作。

一、作用互感器分为电压互感器和电流互感器，主要作用有：（1）将一次系统的电压、电流信息准确地传递到二次侧相关设备；（2）将一次系统的高电压、大电流变换为二次侧的低电压、小电流，使测量、计量仪表和继电器等装置标准化、小型化，并降低了对二次设备的绝缘要求；（3）将二次侧设备以及二次系统与一次系统高压设备在电气方面很好地隔离，从而保证了二次设备和人身的安全。

电压互感器实质上就是一种变压器。

从工作原理讲，都是将高电压降为低电压，但是由于用途不同，所以在工作状态方面有所区别。

电压互感器的特点是容量小，其负载通常都很微小，而且恒定。

所以电压互感器的一次侧可视为一个电压源，它基本上不受二次负荷的影响。

而变压器不同，它的一次电压受二次负荷的影响较大。

此外，由于接在电压互感器二次侧的都是测量仪表和继电器的电压线圈，它们的阻抗很大，因而二次电流很小。

在正常运行时，电压互感器总是处于向变压器那样的空载状态，二次电压基本上等于二次感应电动势的值，所以它能用来准确测量电压。

二、分类(一)电压互感器1、按用途分（1）测量用电压互感器。

在正常电压范围内，向测量、计量装置提供电网电压信息。

（2）保护用电压互感器。

在电网故障状态下，向继电保护等装置提供电网故障电压信息。

2、按绝缘介质分（1）干式。

由普通绝缘材料浸渍漆作为绝缘，用在500V及以下低电压等级。

（2）浇注式。

由环氧树脂或其他树脂混合材料浇注成型，多用在35kV及以下电压等级。

（3）油浸式。

由绝缘油作为绝缘，常用于220kV及以下电压等级。

（4）充气式。

由SF6气体作主绝缘，多用在较高电压等级。

3、按相数分（1）单相式。

一般35kV及以上电压等级采用单相式。

（2）三相式。

•电压互感器基本概念与原理•电压互感器选型与安装•电压互感器运行与维护•电压互感器检修与试验目•电压互感器应用案例分析•行业发展趋势与展望录01电压互感器基本概念与原理电压互感器定义及作用0102工作原理铁芯绕组绝缘外壳030405工作原理与结构特点额定电压比额定容量温升绝缘水平表示互感器能够承受的最高电压而不发生击穿的能力。

抗干扰能力机械强度02电压互感器选型与安装选型原则及方法01020304额定电压准确级负荷能力绝缘性能安装前准备工作检查电压互感器外观是否完好，附件是否齐全，有无损坏或变形。

仔细阅读电压互感器使用说明书，了解设备性能、安装要求及注意事项。

准备好安装所需的工具，如螺丝刀、扳手、万用表等。

根据电力系统设计和现场实际情况确定电压互感器的安装位置。

检查设备阅读说明书准备工具确定安装位置安装步骤1. 将电压互感器固定在安装板上，确保安装牢固。

2. 连接一次侧和二次侧引线，注意引线的接线方式和极性。

01 02注意事项1. 安装前应检查电压互感器是否完好，附件是否齐全。

2. 安装时应按照说明书要求进行，确保接线正确、牢固。

4. 在运行过程中应定期对电压互感器进行维护和保养，确保其长期稳定运行。

03电压互感器运行与维护实时监测故障诊断预警机制030201运行状态监测与故障诊断日常维护与保养措施定期检查清洁保养紧固接线故障处理及应急措施故障隔离当电压互感器发生故障时，及时将其从系统中隔离，避免对系统造成进一步影响。

故障分析对故障进行详细分析，找出故障原因，为后续的维修和预防措施提供依据。

应急措施制定应急措施，如备用设备的启用、临时供电方案的实施等，确保系统在电压互感器故障时仍能正常运行。

04电压互感器检修与试验定期检修周期通常根据互感器的重要程度和运行环境来安排，一般为半年至一年进行一次定期检修。

检查接线端子是否紧固，有无松动、过热现象。

油位及油质检查对于油浸式互感器，需要检查油位是否正常，油质是否清澈无杂质。

互感器培训讲义一．互感器的作用：1．电力互感器的作用：它起作高压隔离和比率变换作用，给电能计量提供与一次回路有准确比例的电压、电流信号。

将电流和电压变小，便于测量。

电流一般变为5A，电压一般变为110V。

2．电流互感器的作用：简单的说就是用于测量比较大的电流。

其主要作用是:⑴、将很大的一次电流转变为标准的5安培；⑵、为测量装臵和继电保护的线圈提供电流；⑶、对一次设备和二次设备进行隔离。

它不仅保证了人身和设备的安全，也使仪表和继电器的制造简单化、标准化，提高了经济效益。

3．电压互感器的作用：就是将高电压变成低电压,主要供保护、计量、测量等使用.二．互感器的分类：电力互感器分为电压互感器和电流互感器两类。

电压互感器按原理分为电磁感应式和电容分压式两类。

前者多用于220千伏（kV）及以下各种电压等级；后者则一般用于110kV以上的电力系统，在330～765kV超高压电力系统中应用较多。

按用途，电压互感器又分为测量用和保护用两类。

①电磁感应式电压互感器。

工作原理与变压器相同。

基本结构也是铁芯和原、副绕组。

特点是容量很小且比较恒定，正常运行时接近于空载状态。

电压互感器本身阻抗很小，一旦副边发生短路，电流将急剧增加而烧毁线圈。

为此，电压互感器原边接有熔断器，副边接地，以免原、副边绝缘损坏时，副边出现对地高电位而造成事故。

电磁感应式电压互感器的等值电路与变压器的等值电路相同。

②电容分压式电压互感器。

在电容分压器的基础上制成。

电容式电压互感器多与电力系统载波通信的耦合电容器合用，以简化系统，降低造价。

此时，它还需满足通信运行上的要求。

电流互感器按其功能分为测量用电流互感器和保护用电流互感器两类；测量用电流互感器分为一般用途和特殊用途（S类）两类。

保护用电流互感器分为P 类、PR类、PX类和TP类，TP类适用于短路电流具有非周期分量时的暂态情况。

三．互感器的构造：电流互感器和变压器原理差不多，在构造上也基本一样，都是两个绕组：一个匝数多、线径细，另外一个匝数少、线径粗。

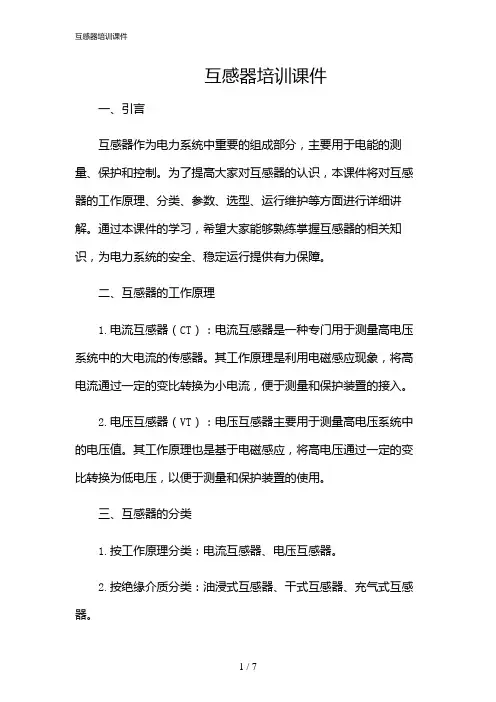

互感器培训课件一、引言互感器作为电力系统中重要的组成部分，主要用于电能的测量、保护和控制。

为了提高大家对互感器的认识，本课件将对互感器的工作原理、分类、参数、选型、运行维护等方面进行详细讲解。

通过本课件的学习，希望大家能够熟练掌握互感器的相关知识，为电力系统的安全、稳定运行提供有力保障。

二、互感器的工作原理1.电流互感器（CT）：电流互感器是一种专门用于测量高电压系统中的大电流的传感器。

其工作原理是利用电磁感应现象，将高电流通过一定的变比转换为小电流，便于测量和保护装置的接入。

2.电压互感器（VT）：电压互感器主要用于测量高电压系统中的电压值。

其工作原理也是基于电磁感应，将高电压通过一定的变比转换为低电压，以便于测量和保护装置的使用。

三、互感器的分类1.按工作原理分类：电流互感器、电压互感器。

2.按绝缘介质分类：油浸式互感器、干式互感器、充气式互感器。

3.按安装方式分类：户内式互感器、户外式互感器。

4.按准确度等级分类：0.1级、0.2级、0.5级、1级等。

四、互感器的参数及选型1.参数：额定一次电流、额定二次电流、额定一次电压、额定二次电压、准确度等级、变比误差、角度误差、容量、绝缘水平等。

2.选型：根据实际工程需求，选择合适的互感器类型、准确度等级、变比、容量等参数。

同时，要考虑安装环境、运行条件等因素，确保互感器的安全、可靠运行。

五、互感器的运行维护1.运行：互感器在正常运行过程中，应定期进行巡视、检查，确保其外观完好、接线牢固、无异常声响等。

同时，要严格按照操作规程进行操作，防止误操作导致的设备损坏。

2.维护：互感器在运行过程中，要定期进行清洁、维护，保证其绝缘性能。

对于油浸式互感器，还需定期检查油位、油色、油质，确保油浸式互感器的正常运行。

同时，要定期进行预防性试验，发现并及时处理互感器的缺陷。

六、总结本课件对互感器的工作原理、分类、参数、选型、运行维护等方面进行了详细讲解。

通过学习本课件，希望大家能够熟练掌握互感器的相关知识，为电力系统的安全、稳定运行提供有力保障。

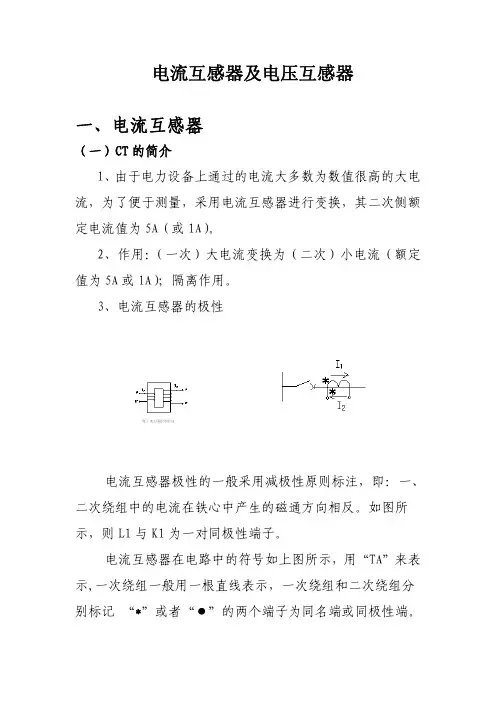

电流互感器及电压互感器一、电流互感器（一）CT的简介1、由于电力设备上通过的电流大多数为数值很高的大电流，为了便于测量，采用电流互感器进行变换，其二次侧额定电流值为5A（或1A）。

2、作用：（一次）大电流变换为（二次）小电流（额定值为5A或1A）；隔离作用。

3、电流互感器的极性电流互感器极性的一般采用减极性原则标注，即：一、二次绕组中的电流在铁心中产生的磁通方向相反。

如图所示，则L1与K1为一对同极性端子。

电流互感器在电路中的符号如上图所示，用“TA”来表示,一次绕组一般用一根直线表示，一次绕组和二次绕组分别标记 “*”或者“●”的两个端子为同名端或同极性端。

4、工作特点和要求：1）、一次绕组与高压回路串联，I1只取决于所在高压回路电流，而与二次负荷大小无关。

2）、二次回路不允许开路，否则会产生危险的高电压，危及人身及设备安全。

3）、CT二次回路必须有一点直接接地，防止一、二次绕组绝缘击穿后产生对地高电压，但仅一点接地。

4）、变换的准确性（二）、电流互感器的接线方式电流互感器在电力系统中根据所要测量的电流的不同，就有了不同的接线方式，最常见的有以下几 种，如图所示。

（a）两相星形接线 （b）两相电流差接线 （c）三相星形接 1．两相星形接线：如图（a）所示。

两相星形接线又称不完全星形接线，这种接线只用两组电流互感器，一般测量两相的电流，但通过公共导线，也可测第三相的电流。

主要适用于小接地电流的三相三线制系统，在发电厂、变电所6～10kv馈线回路中，也常用来测量和监视三相系统的运行状况。

2．两相电流差接线如图（b）所示。

两相电流差接线也称为两相交叉接线。

这种接线很少用于测量回路，主要应用于中性点不直接接地系统的保护回路。

3．三相星形接线如图（c）所示。

三相星形接线又称完全星形接线，它是由三只完全相同的电流互感器构成。

由于每相都有电流流过，当三相负载不平衡时，公共线中就有电流流过，此时,公共线是不能断开的，否则就会产生计量误差。

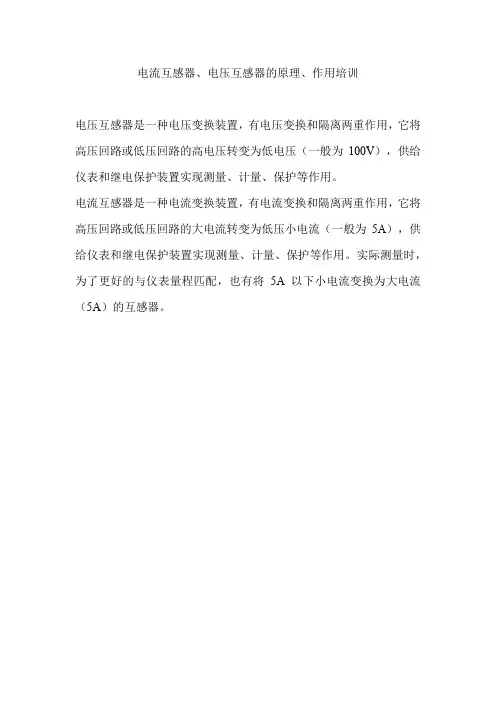

电流互感器、电压互感器的原理、作用培训

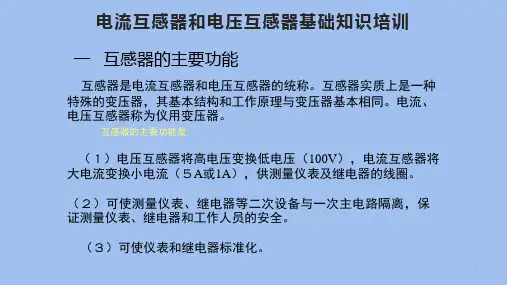

电压互感器是一种电压变换装置，有电压变换和隔离两重作用，它将高压回路或低压回路的高电压转变为低电压（一般为100V），供给仪表和继电保护装置实现测量、计量、保护等作用。

电流互感器是一种电流变换装置，有电流变换和隔离两重作用，它将高压回路或低压回路的大电流转变为低压小电流（一般为5A），供给仪表和继电保护装置实现测量、计量、保护等作用。

实际测量时，为了更好的与仪表量程匹配，也有将5A以下小电流变换为大电流（5A）的互感器。
