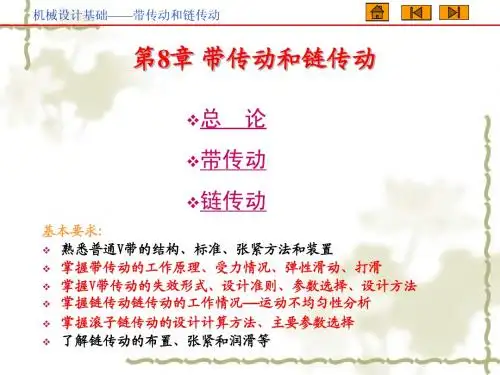

带传动和链传动

三、滚子链 1.滚子链的组成 滚子链由滚子、套筒、轴销、内链板和外链板组成。
2.滚子链的参数
滚子链的基本特性参数为节距p。节距越大，链的 各组件尺寸越大，链传动的功率也就越大。但当链轮齿 数确定后，节距大会使链轮直径增大。
四、链传动比
五、链轮的结构与材料 链轮是链传动的重要零件，链轮齿形已经标准化。
（3）传动比 V带传动的传动比i≤7。
（4）带的基准长度Ld 带的基准长度是V带在规定的张紧力下，位于测量带 轮基准直径上的周线长度。（注意：基准长度有国标）
（5）传动实际中心距a
中心距一般根据结构要求来确定，若未给出中心距，
可根据下式初 定中心距，即：
0.7（dd1+dd2）≤a0≤2（dd1+dd2）
自行车用链传动
汽车叉车用链传动
一、链传动的组成 链传动是由主动链轮、链条、从动链轮组成的。链 轮上制有特殊齿形的齿，通过链轮轮齿与链条的啮合来 传递运动和动力。
链传动
二、链传动的类型、特点和应用
链传动的特点
优点是： 1.没有弹性滑动与打滑现象，平均传动比恒定不变； 2.链条装在链轮上，不需要很大的张紧力，对轴的压力小； 3.能传递较大的圆周力，效率较高； 4.维护容易，并有一定的缓冲减振作用； 5.能在较恶劣的环境下（如高温、多尘、油污、潮湿、泥 沙、易燃及有腐蚀性条件）工作。 缺点是： 瞬时传动比不恒定，工作时有噪音；磨损后容易发生跳齿； 不宜在载荷变化很大和急速反向的传动中应用。
2.传动时噪声小，并可在运转中变速、变向。 3.过载时，两轮接触处会产生打滑，可以防止薄弱零 件的损坏，起到安全保护作用。 4.因在接触处有产生打滑的可能，所以不能保证准确 的传动比，传动效率比较低。

熟悉常见的传动机构及应用传动机构是指将动力从一个元件传递到另一个元件的装置。

常见的传动机构有齿轮传动、带传动、链传动和曲柄传动等。

下面将逐一介绍这些传动机构及其应用。

首先是齿轮传动。

齿轮是一种以齿轮为传动元件的传动机构。

它的主要作用是根据齿轮之间的啮合关系，实现传递动力和转矩的功能。

齿轮传动具有传动稳定、传动效率高的优点，广泛应用于机械、汽车、船舶等领域。

例如，在汽车上，齿轮传动主要用于变速器，将发动机的转速和转矩传递到车轮上，实现汽车的前进和后退。

其次是带传动。

带传动是指利用带子来传递动力的一种传动机构。

它的主要特点是无需润滑，噪音小，运动平稳。

因此，它在一些噪音敏感的场合被广泛采用。

带传动的应用领域包括机械设备、农业机械、家用电器等。

例如，家用洗衣机中的搅拌器和排水泵通常是通过带传动来传递动力的。

第三是链传动。

链传动是利用链条来传递动力的一种传动机构。

它的特点是结构简单，传动效率高，并且能够承受较大的载荷。

因此，链传动广泛应用于工程机械、自行车、摩托车等领域。

例如，在自行车上，链传动用于将骑手的脚踏动力传递到车轮上，实现自行车的前进。

最后是曲柄传动。

曲柄传动是利用曲柄连杆机构来传递动力的一种传动机构。

它的主要应用是在内燃机中，将活塞的往复运动转换为曲轴的旋转运动。

这样能够实现内燃机的工作循环，将燃料的热能转化为机械能。

因此，曲柄传动被广泛应用于汽车、摩托车、发电机等领域。

除了以上介绍的常见传动机构，还有许多其他传动机构，例如丝杠传动、齿条传动、摩擦传动等。

不同的传动机构有着不同的特点和应用领域。

这些传动机构的应用形式不仅限于机械领域，也涉及到电子设备、航空航天、冶金等各个领域。

通过选择合适的传动机构，能够实现不同需求下的动力传递和转换。

习题与参考答案一、单项选择题(从给出的A、B、C、D中选一个答案)1 带传动是依靠来传递运动和功率的。

A. 带与带轮接触面之间的正压力B. 带与带轮接触面之间的摩擦力C. 带的紧边拉力D. 带的松边拉力2 带张紧的目的是。

A. 减轻带的弹性滑动B. 提高带的寿命C. 改变带的运动方向D. 使带具有一定的初拉力3 与链传动相比较，带传动的优点是。

A. 工作平稳，基本无噪声B. 承载能力大C. 传动效率高D. 使用寿命长4 与平带传动相比较，V带传动的优点是。

A. 传动效率高B. 带的寿命长C. 带的价格便宜D. 承载能力大5 选取V带型号，主要取决于。

A. 带传递的功率和小带轮转速B. 带的线速度C. 带的紧边拉力D. 带的松边拉力6 V带传动中，小带轮直径的选取取决于。

A. 传动比B. 带的线速度C. 带的型号D. 带传递的功率7 中心距一定的带传动，小带轮上包角的大小主要由决定。

A. 小带轮直径B. 大带轮直径C. 两带轮直径之和D. 两带轮直径之差8 两带轮直径一定时，减小中心距将引起。

A. 带的弹性滑动加剧B. 带传动效率降低C. 带工作噪声增大D. 小带轮上的包角减小9 带传动的中心距过大时，会导致 。

A. 带的寿命缩短B. 带的弹性滑动加剧C. 带的工作噪声增大D. 带在工作时出现颤动10 若忽略离心力影响时，刚开始打滑前，带传动传递的极限有效拉力F elim 与初拉力F 0之间的关系为 。

A. F elim )1/(20-=ααv f v f e e FB. F elim )1/()1(20-+=ααv f v f e e FC. F elim )1/()1(20+-=ααv f v f e e FD. F elim ααv f v f e e F /)1(20+=11 设计V 带传动时，为防止 ，应限制小带轮的最小直径。

A. 带内的弯曲应力过大B. 小带轮上的包角过小C. 带的离心力过大D. 带的长度过长12 一定型号V 带内弯曲应力的大小，与 成反比关系。

带传动的分类
带传动是一种技术设备，主要用于传递动力、转移外形和加工物件，是工业自动化实现的重要手段和运转件。

它主要就是把一段距离上的动力、形状和荷重传递到另一段距离，有广泛的用途。

带传动主要分为三类：
1.实心带传动：主要由实心带和滑触齿轮组成，由实心带传递动力，滑触齿轮直接接触，可以传动大负荷，装置精度高，且容易拆卸；
2.皮带传动：主要由皮带扣带、皮带和皮带轮组成，由皮带传动动力，皮带扣带可以调整带距，有滑动和静态接触两种情况，具有较大的传动比；
3.链传动：主要由链条、链轮和链节组成，由链条传动动力，主要用于传递大负荷物体，具有较高的精度；
根据传动特性和用途，带传动可以分为多种，如直流传动、交流传动、键带传动、底座传动等。

直流传动是指传动动力通过直流电机来实现，传动精度高，适用于高精度的装置；交流传动是指传动动力通过交流电机来实现，传动精度较高，适用于普通装置；键带传动是指传动动力通过键带来实现，传动精度低，适用于低速，大负荷装置；底座传动是指传动动力通过底座传送带来实现，传动精度低，适用于低速，大负荷装置。

带传动有多种使用场合，如在风机、冷暖气机的冷热空调设备中，传动动力常用皮带传动；在各类织编机上，由于转速较快，常用实心带传动；在汽车上，由于需要传递大负荷，常用链传动，其优点是动
力传递率高、使用寿命长、体积小、故障低。

带传动的发展，极大的改善了制造行业的生产效率，为我们日常生活工作带来很多便利。

在今后的日子里，带传动一定会发挥更大的作用，为人们带来更多更大的便利。
