无线充电最完整教程---手把手教你制作无线充电器【附电路图】

基于单片机无线充电器设计摘要21世纪新科技信息化，科技技术猛速发展，无线充电技术应用发展疾速，许多新兴的无线充电产品逐渐浮现出人们眼球。

可是,我们要怎样驱动这些产品呢,我们试用过很多方法做过很多研究,发现它们都有一个共同点,是什么呢,就是这些产品需要用电来驱使,但是用到电的话，我们充电的时候必然使用到带数据线的充电器，如果家里面家用电器很多，随处可见的都是线，数据线的增加，不仅使产品成本提高，尤其是在旅行出游，外出工作时，及其麻烦。

因此，无线充电器技术猛速发展必将会取代传统充电技术，无线技术在未来必将成为推动社会发展的一个重要因素。

所以，本毕业设计设计一个，利用单片机技术制造比较简陋的无线充电器,来实现这次设计无线充电目的。

关键词：单片机；无线充电；电磁感应；电磁耦合；线圈；Abstract21st Century new technology informationization, technology rapid development, wireless charging technology application development rapidly, many emerging wireless charging products gradually emerged people eyeball. However, how we want to drive these products, we tried many ways to do a lot of research, found that they have a common denominator, what is, is that these products need to be powered by electricity, but the use of electricity, we must be charging the use of the cable with data line charger, if home appliances are many, everywhere is line, the increase of data lines, not only to improve the cost of products, especially in travel, out of work, and trouble. Therefore, the rapid development of wireless charger technology will replace the traditional charging technology, wireless technology in the future will become an important factor in promoting social development. Therefore, the graduation design and design one, using single-chip microcomputer technology to make a relatively humble wireless charger, to achieve this design of wireless charging purposes.Key words：Singlechip；wireless charging；electromagnetic induction；electromagnetic coupling ；coil；目录1.绪论 41.1国外的发展概况 41.2国内的发展概况 52.无线充电系统的硬件设计 62.1设计要求 62.2电磁感应概述 62.2.1 电磁感应原理 62.3 影响无线充电性能的各种因素62.3.1线圈选择 62.3.2系统电路的损耗72.3.3 线圈位置的摆放72.4发射部分电路设计72.5接收部分电路设计82.6主要芯片资料102.6.1.XKT-408芯片：102.6.2 NE555资料112.6.3PWM硬件电路设计：122.6.4时钟电路：A T89C52外部的时钟电路。

手机电池简易万能充电器的原理与制作目前市场上面充斥着形形色色、各式各样的手机电池万能充电器，这里暂且不讨论这些万能充电器的充电效果如何，以及是否有损电池寿命等问题，因为事实上，有相当一部分人在使用这类万能充电器为手机电池充电.这些充电器虽然电路简单、成本低廉，但其内部大都采用了一个小型的开关电源电路,对于初学者而言，若能亲自动手组装一个手机万能充，并绘制其电路、剖析其原理，不失为入门学习开关电源原理的一个好途径。

这里介绍两款廉价、简易的手机电池万能充电器，该类充电器在市面上随处可见，价钱从4元到10几元不等，可以联系相关小厂购买电路散件套件,价格也仅为4—6元，如图1所示。

一． 跑马灯指示型万能充图2为该款跑马灯指示型万能充电路原理图,本电路完全根据实物绘制整理。

图2 跑马灯指示型万能充（一） 电路组成 从原理图中可知，该万能充实质就是一个小型开关电源电路，整个电路大致可分图1 廉价的手机万能充电器为以下几个部分：输入整流滤波电路、开关振荡电路、过压保护电路、次级整流滤波电路、稳压输出电路、自动识别极性及充电电路、跑马灯充电指示电路等。

（二）电路基本工作原理当充电器插到交流电源上后，220V交流电压经D1半波整流、C1滤波，得到约300V左右的直流电压。

由 Q1、T1、R1、R3、R4、R5、C2等元件组成的开关振荡电路将直流转换为高频交流，振荡过程如下：通电瞬间，+300V电压通过启动电阻R1为开关管Q1提供从无到有增大的基极电流I B，Q1集电极也随之产生从无到有增大的集电极电流I C,该电流流经开关变压器T1的1—2绕组，产生上正下负的自感应电动势，同时在T1的正反馈绕组3-4中也感应出上正下负的互感电动势，该电动势经R3、C2等反馈到Q1的基极，使I B进一步增大,这是一个强烈的正反馈过程：I I B↑在这个正反馈的作用下，Q1迅速进入饱和状态，变压器T1储存磁场能量。

此后正反馈绕组不断的对电容C2充电，极性为上负下正,从而使Q1基极电压不断下降,最后使Q1退出饱和状态，T1 1—2绕组的电流呈减小趋势,T1各绕组的感应电动势全部翻转，此时T1 3—4绕组的感应电动势极性为上负下正，该电动势反馈到Q1的基极后，使IB进一步减小，如此循环，进入另一个强烈正反馈过程，使Q1迅速截止.随后C2在自身放电及+300V对它的反向充电的作用下，又使Q1基极电压回升，进入下一轮循环，从而产生周期性的振荡，使Q1工作在不断的开、关状态下。

简易无线充电系统diy设计方案设计简易无线充电系统的方案如下：1. 确定充电器的原理：无线充电系统可以通过电磁感应原理实现。

充电器中的发射线圈产生交变电流，形成交变磁场。

接收线圈放置在需要充电的设备上，接收交变磁场并转换为电流供设备充电。

2. 设计发射线圈：选用导线的匝数和形状来设计发射线圈。

较多匝数的线圈能够产生更强的磁场，并增加电流的传输效率。

3. 设计接收线圈：接收线圈的设计需要根据需要充电的设备的特点来确定。

接收线圈应该能够与发射线圈配对，以获取尽可能高的接收效率。

4. 选择发射和接收电路：为了实现无线充电，我们需要选择合适的发射和接收电路。

发射电路将电源的直流电转换为交流电，供发射线圈产生磁场。

接收电路将接收线圈接收到的磁场转换为直流电，供设备充电。

5. 添加保护措施：为了确保充电过程的安全性，可以添加一些保护措施，如过流保护、过热保护等。

这可以通过添加相应的传感器和保护电路来实现。

6. 调试和测试：完成设计后，需要对系统进行调试和测试。

可以使用多种方法和设备测量充电效率、输出电流等参数，以确保系统的正常运行和满足设计要求。

7. 制作和安装：根据设计图纸和材料清单，制作充电器和接收器的物理结构。

注意遵循安全操作规程，谨慎连接电路和部件。

8. 使用和维护：完成安装后，可以使用该无线充电系统为设备进行充电。

在使用过程中，要注意保持充电器和接收器的清洁，并定期检查和维护系统。

需要说明的是，以上方案只是针对简易的无线充电系统设计的。

如果需要设计更为复杂和高效的无线充电系统，可能涉及更多方面的知识和技术，如功率传输、频率选择、电磁辐射控制等。

因此，在实际设计过程中，需要根据具体需求和预算进行合理选择。

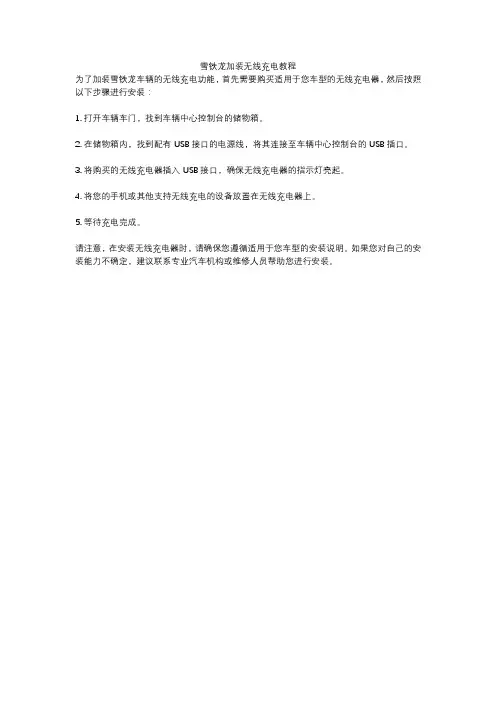

雪铁龙加装无线充电教程
为了加装雪铁龙车辆的无线充电功能，首先需要购买适用于您车型的无线充电器，然后按照以下步骤进行安装：
1. 打开车辆车门，找到车辆中心控制台的储物箱。

2. 在储物箱内，找到配有 USB 接口的电源线，将其连接至车辆中心控制台的 USB 插口。

3. 将购买的无线充电器插入 USB 接口，确保无线充电器的指示灯亮起。

4. 将您的手机或其他支持无线充电的设备放置在无线充电器上。

5. 等待充电完成。

请注意，在安装无线充电器时，请确保您遵循适用于您车型的安装说明。

如果您对自己的安装能力不确定，建议联系专业汽车机构或维修人员帮助您进行安装。

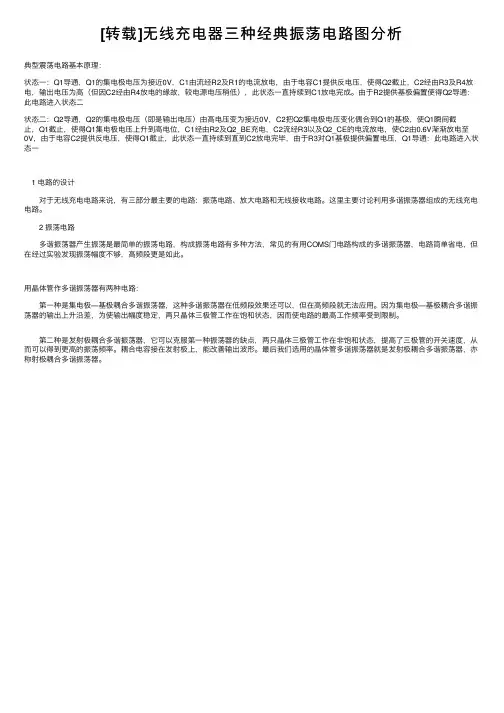

[转载]⽆线充电器三种经典振荡电路图分析典型震荡电路基本原理：状态⼀：Q1导通，Q1的集电极电压为接近0V，C1由流经R2及R1的电流放电，由于电容C1提供反电压，使得Q2截⽌，C2经由R3及R4放电，输出电压为⾼（但因C2经由R4放电的缘故，较电源电压稍低），此状态⼀直持续到C1放电完成。

由于R2提供基极偏置使得Q2导通：此电路进⼊状态⼆状态⼆：Q2导通，Q2的集电极电压（即是输出电压）由⾼电压变为接近0V，C2把Q2集电极电压变化偶合到Q1的基极，使Q1瞬间截⽌，Q1截⽌，使得Q1集电极电压上升到⾼电位，C1经由R2及Q2_BE充电，C2流经R3以及Q2_CE的电流放电，使C2由0.6V渐渐放电⾄0V，由于电容C2提供反电压，使得Q1截⽌，此状态⼀直持续到直到C2放电完毕，由于R3对Q1基极提供偏置电压，Q1导通：此电路进⼊状态⼀　1 电路的设计 对于⽆线充电电路来说，有三部分最主要的电路：振荡电路、放⼤电路和⽆线接收电路。

这⾥主要讨论利⽤多谐振荡器组成的⽆线充电电路。

2 振荡电路 多谐振荡器产⽣振荡是最简单的振荡电路，构成振荡电路有多种⽅法，常见的有⽤COMS门电路构成的多谐振荡器，电路简单省电，但在经过实验发现振荡幅度不够，⾼频段更是如此。

⽤晶体管作多谐振荡器有两种电路： 第⼀种是集电极—基极耦合多谐振荡器，这种多谐振荡器在低频段效果还可以，但在⾼频段就⽆法应⽤。

因为集电极—基极耦合多谐振荡器的输出上升沿差，为使输出幅度稳定，两只晶体三极管⼯作在饱和状态，因⽽使电路的最⾼⼯作频率受到限制。

第⼆种是发射极耦合多谐振荡器，它可以克服第⼀种振荡器的缺点，两只晶体三极管⼯作在⾮饱和状态，提⾼了三极管的开关速度，从⽽可以得到更⾼的振荡频率。

耦合电容接在发射极上，能改善输出波形。

最后我们选⽤的晶体管多谐振荡器就是发射极耦合多谐振荡器，亦称射极耦合多谐振荡器。

无线充电——你不知道的知识1.无线充电系统1.1无线充电系统整体结构与功能图1无线充电系统结构——图片来源于《应用于便携式电子设备的小功率无线充电系统的研究与开发》整流滤波：将220V/50Hz的交流电转换为高压直流电；DC-DC：将高压直流电降压，输出低压直流电；高频逆变：低压直流电经过高频逆变电路转换成低压高频交流电（频率约为100-200kHz），以便于发射端线圈产生强大的感应磁场；整流滤波：由于电磁感应的原理，接收端在强大的感应磁场中产生低压高频感应电流，该电流经过AC-DC电路后变成直流电，此时就可以直接供给负载使用（功率为5W电压一般为5V，10W电压9V，15W电压12V，小米9最新20W电压为15V，无线充电电流一般不超过1.5A）。

1.2无线充电系统调控过程图2无线充电系统调控过程检测阶段：发射端检测到放置物体的位置后，发射一个小的测量信号来监控物体的放置和移动，判断是否进入下一阶段，这个信号不会唤醒接收端；判断阶段：发射端将发射功率信号，并检测可能来自接收端的响应，从而判断响应是接收端还是未知的对象。

如果发射端接收到正确的信号，将继续进入识别和配置阶段，保持功率信号输出；识别和配置阶段：接收端会将所需要的能量信号传递回发射端。

发射端需要将收到的信号解码，根据接收端所需要的能量调节输出功率，当无法解码时默认传输功率为5W；功率发射阶段：“识别与配置”阶段完成后，发射端启动功率传输模式。

接收端控制电路向发射端发送误差包，将整流电压调整到线性稳压器效率最大化所需的水平，并将实际接收到的功率包发送给发射端进行外目标检测（FOD，Foreign Object Detection，异物检测），可保证安全、高效的功率传输；结束阶段：充电结束后接收端发出EPT（End Power Transfer，结束功率传输）信号，当接收端受到EPT信号时终止功率传输。

1.3无线充电Qi标准为什么选用100~205kHz？Qi标准基于电磁感应的充电技术，频率是100-205kHz，无线充电传输的是能量而不是信号，因为100-205kHz是对人体无害的低频非电离频率，采用这个频率将大大减小对人体的伤害。

第一章绪论无线充电是一项令人兴奋的技术。

顾名思义，无线充电是指具有电池的装置透过无线感应的方式取得电力而进行充电[1]。

今年，无线充电技术经过数年的推广与演进后开始受到各界瞩目。

其方便性可以让消费者愿意支付额外的费用购买无线充电相关产品；由于这产技术相当新颖且各厂商有自己对技术的表述，所以无线充电、感应式电力、非接触充电、无接点充电都是泛指相同的技术，距离1mm到数米都是一样是无线，供电端与受电端交互作用就称感应，所以无线充电是广义的名词没有一定的规格。

无线充电技术的优势在于便捷性和通用性，可使得多种设备使用一台充电基站，也许在不久的将来，各种电源适配器剪不断理还乱的情况将不复存在，而利用公共移动设备充电站成为现实。

其给大众带来的意义与影响非同凡响。

1.1研究的目的和意义无线供电的设想最早由交流电之父特斯拉在一百多年前就已经由此构想了。

他设计在地球和电离层之间建立起8Hz左右的低频共振，再利用环绕地球的电磁波来传输电力，就像无线电通信一样，但后来特斯拉在1908年停止了这项宏大的实验，他所建造的铁塔也因经济困难而被拆除抵债。

在那以后，人类对无线供电技术的研究一直在继续，尤其在航天领域里，人们想建立卫星太阳能电站，那么就必须实现高效率的无线供电。

进入21世纪以来，无线供电技术开始在民用领域频繁露面，各公司纷纷推出自己的产品。

而在科研领域最广为人知的是07年麻省理工作出的成果，利用电磁共振技术，在两米外点亮的60W 的灯泡。

无线充电可以解决很多问题[2]。

第一，它可以改变目前电子产品充电接口不兼容的情况，让用户不再需要携带一大堆充电器和电线，只要将代充电的设备置于发射器附近，就可以充电了。

第二，目前很多传感器需要无线充电，比如埋在墙里的传感器，把它拿出来充电是不太可能的，还有一些远程的监控用途的传感器，一样地需要无线充电技术。

第三，就是目前广泛应用的植入性医疗器件，如心脏起搏器，每隔七八年病人就需要做手术来更换电池。

电路讲解：1.太阳能电池板选型考虑到实际使用需求，我们采用折叠式太阳能电池板。

目前折叠式太阳能电池板中，电池板芯有单晶、多晶、和非晶体三种。

其中，单晶电池板效率高质量好，但是价格也高。

为了达到预期效果，我们使用的是单晶电池板。

电池板输出电压在开路情况下电压最高可达7.8V。

2.无线充电原理无线充电器是指不用传统的充电电源线连接到需要充电的终端设备上的充电器，采用了最新的无线充电技术，无线充电技术在2007 年获得了20 项专利，多种设备可以使用一台充电基站、手机、MP3 播放器、电动工具和其他的电源适配器的有线充电情况将不会存在了。

通过使用线圈之间产生的磁场，神奇的传输电能，电感耦合技术将会成为连接充电基站和设备的桥梁。

当前的大部分充电器，例如iPod 和iPhone，都通过金属电线直接接触的方式，给设备内置电池充电。

无线充电技术的优势在于便捷性和通用性。

缺点就是效率低和只能提供电能。

而Apple 的Dock 连接器不仅仅提供电能，同时还能把音频和视频文件通过USB 接口同步到设备上。

不过，无线充电技术还是会给WiFi 和电池技术带来进步的。

对于不需要数据传输的设备来说，这一新技术将会大大减少用户所需各种充电器的数量。

另外，通过采用无线充电技术，公共移动设备充电站将会有可能成为现实。

3.无线充电发射端电路设计我们的充电电路直流输入电压是在 5.5V-7.8V的范围内。

在XKT-408A的控制下，通过T5336输出一个可控的低电压。

直流电压与T5336的输出电压的电压差控制铜线圈和C11的LC振荡电路，发射出稳定的高频电磁波。

XKT-408系列集成电路，采用CMOS制程工艺，具有精度高、稳定性能好等特点，其专门用于无线感应智能充电、供电管理系统中，可靠性能高。

XKT-408负责处理该系统中的无线电能传输功能，采用电磁能量转换原理并配合接收部分做能量转换及电路的实时监控；负责各种电池的快速充电智能控制，XKT-408只需配合极少的外部元件就可以做成高可靠的无线快速充电器、无线电源供电器。

几种无线充电解决方案特点及原理图无线充电技术发展至今在电子领域已经被深入研究应用，虽然还未曾大范围普及，但在消费电子领域的发展已经取得不错的成绩。

手机厂商也纷纷在自家旗舰机上加入这一革新性的先进充电技术，如三星S6、索尼Xperia Z3+、谷歌Nexus 6、诺基亚Lumia 930等手机均采用了无线充电技术。

那么，未来无线充电技术发展会如何呢?现如今都有哪些常见的无线充电解决方案，下面让我们一起来了解下：一、无线充电联盟(WPC)：电磁感应方式，2008年12月成立。

目前WPC在商业推广中的QI标准目前已有172家会员公司：德州仪器(TI)、飞利浦、飞思卡尔(Freescale)、东芝(Toshiba) 、微软、松下、三星、索尼、高通(最后加入)等等。

无线充电联盟(WPC)共同制定的无线充电标准Qi采用的是电磁感应方式。

但这技术还有比较多的缺陷，比如最大输出功率只有5W，所以充电速度上会非常有局限。

从市场规模上，Qi无疑是目前最为普及的，值得关注的是，Qi的最新标准可实现7至45毫米的无线充电距离，算是一个小小的突破。

QI标注采用的电磁感应技术的优缺点：优点：原理简单，制作容易缺点：传输距离严重受限实例如下：1、德州仪器(TI)：最早量产无线充电方案公司第一种：WPC主要会员之一的德州仪器(TI)，已推出业界首款无线电源传输控制芯片套片。

该套片包含一片bq500110单通道发射控制芯片，一片bq51013单通道接收控制芯片。

TI是最早量产无线充电方案公司。

第二种：1、15V 输入发射端：(1)功能描述:第二代数字无线电源控制发射端用于便携式设备如手机等的充电输入 5V 直流电,输出 10V 交流电可寻找将被供电的 WPC 兼容器件接收来自被供电器件数据包通信并管理电源传送(2)重要特征：动态电源限制 (DPL)符合无线电源联盟 (WPC) 类型 A5 和类型 A11 发送器规范的 5V 运行数字解调减少了组件综合充电状态模式和故障指示(3)功能框图：(4)方案照片：2、12V 输入发射端：(1)功能描述:TI 自由定位无线充电发送端应用在 WPC 1.1 可用的手机, 车载和桌面充电三个线圈发送数组: 充电区域 > 70 mm×20mm12V DC 输入, 5V AC 输出(2)重要特征：符合无线供电联盟(WPC)A6 发送机技术规范外来物体检测增强型寄生金属检测确保安全性数字解调过流保护(3)功能框图：(4)方案照片：3、5V 输出接收端(1)功能描述:提供 5V 稳压电源输出应用于便携式设备提供无线充电(2)重要特征：93% 的整体峰值 AC-DC 效率符合 WPC v1.1 标准的通信控制输出电压调节内部集成整流器 , 低压降压稳压器 , 数字控制热关断(3)功能框图：(4)方案照片：2、飞思卡尔(Freescale)高效定位无线充电方案5V 输入发射端：(1)功能描述:自由定位充电设备应用在 WPC Qi可用的手机, 车载和桌面充电提供准确、高效充电电流输入电压可调(2)重要特征：符合 WPC 规范采用 DSC 内核技术的软件平台，高效的 PID 控制环路输入电压范围 9~18 V(3)功能框图：(4)方案照片：3、东芝(Toshiba)简单快速无线充电方案5V 输出接收端：(1)功能描述:基于 TC7761WBG 的无线充电接收端应用于智能手机 , 平板电脑的电池块符合 WPC 1.1 协议(2)重要特征：全桥整流电路欠压锁定 / 过压保护最大输出电压 / 电流 : 5V/1A热关断检测和保护(3)功能框图：(4)方案照片：4、凌阳：凌阳无线充电芯片GPM8F3132AGPM8F3132A 凌阳公司摔出的首款无线充电芯片,采用LQFP44封装,最大功率达到75%,优越的性能和性价比,是目前最为通用的。

无线充电器产品说明书详细解读充电器的充电方式和兼容性便捷充电体验无线充电器产品说明书为了帮助用户更好地了解和使用无线充电器产品，本文将详细解读无线充电器的充电方式和兼容性，同时介绍如何获得便捷的充电体验。

请您仔细阅读以下内容。

一、充电方式无线充电器采用电磁感应原理进行充电，它包括两个主要部分：主机和充电盖。

主机负责通过电流产生磁场，而充电盖中的线圈则接收磁场并将其转化为电能，从而实现无线充电的功能。

1. 充电器主机充电器主机通常由电源适配器、电路板和充电电池组成。

用户需将主机连接到电源适配器上，并将适配器插入电源插座，以确保主机正常工作。

2. 充电盖充电盖是无线充电器的关键部分，其形状和尺寸与充电设备保持一致，可以是充电底座、充电垫或充电台等形式。

用户只需将充电设备放置在充电盖上即可开始充电。

二、兼容性无线充电器具有较强的兼容性，可以使用于多种设备，包括但不限于手机、平板电脑、智能手表等。

1. 手机兼容性无线充电器适用于多数市售手机，例如苹果、三星、华为等品牌的手机均可使用无线充电器进行充电。

2. 平板电脑兼容性大部分平板电脑也支持无线充电功能，无论是iPad、三星Galaxy Tab还是其他品牌的平板电脑，都可以通过无线充电器实现便捷充电。

3. 智能手表兼容性无线充电器也能够兼容智能手表的充电需求。

不论是苹果手表、小米手表还是其他品牌的智能手表，都可以通过该充电器进行充电。

综上所述，无线充电器具有较好的兼容性，可适用于多种设备，为用户提供了更加便捷的充电方式。

三、便捷充电体验无线充电器除了具备充电功能外，还提供了一系列便捷的充电体验，使用户的充电过程更加轻松和愉快。

1. 无需插拔电线相对于传统有线充电方式，无线充电器无需插拔电线，只需将设备放置或贴合在充电底座上即可开始充电，节省了用户的操作时间和精力。

2. 多设备同时充电无线充电器还支持多设备同时充电，用户可以将多个设备同时放置在充电底座上，同时满足多个设备的充电需求，方便快捷。
