手机充电器常用的几款电路原理图

此处：20PF改为200PF, 203改为223，IN5817改为IN5819, R5可以不用。

手机随身应急充电器，可在无市电供电场合，对断电手机进行应急充电，确保手机信息连续、畅通无阻。

该充电器的特点是采用一块进口PWM开关电源芯片lM3578作DC／DC升压，输入电压可低至2V，输出电流可达200mA以上，使用2节5号充电电池即能满意工作。

工作原理：手机随身应急充电器电路。

如附图所示。

所用核心器件IC1为单片PWM开关控制器，内部包含振荡器、基准电压、误差放大和驱动三极管等四大功能。

外部电路连接电容C1—C6、电阻R1～R6、电感L1和L2.还有功率开关BG1等组成DC／DC升压电路，其中IC1③脚接C2决定振荡频率约50kHz。

C3、R3和C4有利开关工作在连接状态。

驱动管的集电极(⑥脚)通过R6与LED1与输出电压相连。

以增加驱动能力，但必须加入L2和C6防止输出与输入引起寄生振荡而且发射极(⑤脚)接功率开关BG1，加入取样电阻R5并连接到IC1的⑦脚，以控制最大工作电流。

电路工作过程如下：工作电压Vi接通，开关控制器IC1开始工作，输出的方波信号经BG1放大流经储能电感L1，BG1导通时，L1储能；BG1截止时，L1通过升压二极管D1释放电能，于是在电容C5上获得数倍于Vi的升压电压。

该电压一路经电阻R1与R2取样送入误差放大器反相端即①脚，使输出电压保持稳定；另一路送入IC1内部驱动管的集电极即⑥脚，以增加BG1的注入电流，其中LED1为充电指示。

元器件选择：IC1型号为LM3578，双列直插，市场上有货。

BG1型号D882，TO-126封装，选用β大于100的管子。

L1市场有供应。

若自制L1，取φ12mm高频磁环，用φ0.15色线穿绕约60T，可由电感仪测量一下约为330μH左右，另一个电感L2为色码电感，市场上很便宜。

电容除了C6为磁片电容之外，其余的为CBB型，电阻无特殊要求。

图 1为一款诺基亚手机通用充电器实绘电路。

AC220V电压经D3半波整流、C1滤波后得到约+300V电压，一路经开关变压器T初级绕组L1加到开关管Q2 c极，另一路经启动电阻R3加到Q2 b极，Q2进入微导通状态，L1中产生上正下负的感应电动势，则L2中产生上负下正的感应电动势。

L2中的感应电动势经R8、C2正反馈至Q2 b极，Q2迅速进入饱和状态。

在Q2饱和期间，由于L1中电流近似线性增加，则L2中产生稳定的感应电动势。

此电动势经R8、R6、Q2的b-e结给C2 充电，随着C2的充电，Q2 b极电压逐渐下降，当下降至某值时，Q2退出饱和状态，流过L1中的电流减小，L1、L2中感应电动势极性反转，在R8、C2的正反馈作用下，Q2迅速由饱和状态退至截止状态。

这时，+300V 电压经R3、R8、L2、R16对C2反向充电，C2右端电位逐渐上升，当升至一定值时，在R3的作用下，Q2再次导通，重复上述过程，如此周而复始，形成自激振荡。

在Q2导通期间，L3中的感应电动势极性为上负下正，D7截止；在Q2截止期间，L3中的感应电动势极性为上正下负，D7导通，向外供电。

图1中，VD1、Q1等元件组成稳压电压。

若输出电压过高，则L2绕组的感应电压也将升高，D1整流、C4滤波所得电压升高。

由于VD1两端始终保持 5.6V的稳压值，则Q1 b极电压升高，Q1导通程序加深，即对Q2 b极电流的分流作用增强，Q2提前截止，输出电压下降若输出电压降低，其稳压控制过程与上述相反。

另外，R6、R4、Q1组成过流保护电路。

若流过Q2的电流过大时，R6上的压降增加，Q1导通，Q2截止，以防止Q2过流损坏。

专门找了几个例子，让大家看看。

自己也一边学习。

分析一个电源，往往从输入开始着手。

220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。

这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。

右边的4007、4700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。

13003为开关管(完整的名应该是MJE13003)，耐压400V，集电极最大电流1.5A，最大集电极功耗为14W，用来控制原边绕组与电源之间的通、断。

当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。

由于图中没有标明绕组的同名端，所以不能看出是正激式还是反激式。

不过，从这个电路的结构来看，可以推测出来，这个电源应该是反激式的。

左端的510KΩ为启动电阻，给开关管提供启动用的基极电流。

13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。

当取样电压大约大于1.4V，即开关管电流大于0.14A时，三极管C945导通，从而将开关管13003的基极电压拉低，从而集电极电流减小，这样就限制了开关的电流，防止电流过大而烧毁(其实这是一个恒流结构，将开关管的最大电流限制在140mA左右)。

变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流，22uF电容滤波后形成取样电压。

为了分析方便，我们取三极管C945发射极一端为地。

那么这取样电压就是负的(-4V左右)，并且输出电压越高时，采样电压越负。

取样电压经过6.2V稳压二极管后，加至开关管13003的基极。

前面说了，当输出电压越高时，那么取样电压就越负，当负到一定程度后，6.2V稳压二极管被击穿，从而将开关13003的基极电位拉低，这将导致开关管断开或者推迟开关的导通，从而控制了能量输入到变压器中，也就控制了输出电压的升高，实现了稳压输出的功能。

手机充电器电路图详解充电器电路手机（或其它小电器）充电器多如牛毛，不同厂家的电路结构大不相同，随着科技的进步新技术、新元件的出现又增加了新款的充电器，再加上山寨充电器充斥其中，导致小小充电器电路结构琳琅满目，让人应接不暇。

但有一款比较现代也比较简洁、很容易看懂电路图、容易查找故障的分立元件充电器，可作为经典教材进行研究，笔者使用这款充电器已有三年之久，由于后来大电流的快充的出现，现在已经不用它了，只将其作为一种研究对象进行分析，今天就将此分享给大家。

电路原理图见下图：电路图分析：一、该电路属于自励、反激式、变压器耦合型、PWM开关电源；电源变换过程：交流（AC，输入市电）→直流（DC）→交流（AC，高频）→直流（DC，输出）；电路由整流、振荡、稳压、保护四大系统组成。

二、输入整流、滤波电路：由二极管VD1、电解电容器C1组成，属于半波整流电路，输出脉动直流电压，峰值电压311v，经电容滤波达到300v左右的直流电压。

VD1为1N4007这个二极管使用比较普遍，最大整流电流1A，最大反向电压1000v；电解电容器的耐压要大于300v；三、振荡电路：由R2、VT1、L1、L2、C4、R5组成，如果没有L2、C4、R5反馈支路的存在，三极管VT1过着一种平淡的田园生活，它通过偏置电阻R2提供合适的偏压，形成了一般的放大电路，但第三者---反馈电路的插足让它的生活不再平静，而是动荡不安--形成了振荡电流。

L2为反馈线圈，从图上L1、L2同名端的关系看出该反馈属于正反馈，于是形成了振荡电路，由于电容C4的存在导致该振荡电路形成的振荡是间歇振荡，不是正弦波；起振过程：电路接通时，启动电阻R2为电路提供偏置电流，于是VT1的集电极就有电流Ic通过Ic,当集电极线圈L1电流发生变化时（0→增加），就会产生自感电动势，方向上+下-，因L2与L1同绕在一个磁心上，于是L2在互感的作用下，产生下+上-的感应电动势；版权所有。

四、超力通电路原理该充电器具有镍镉、镍氢、锂离子电池充电转换开关，并具有放电功能。

在150～250Ｖ、40ｍＡ的交流市电输入时，可输出300±50ｍＡ的直流电流。

该充电器采用了RCC型开关电源，即振荡抑制型变换器，它与PWM型开关电源有一定的区别。

PW M型开关电源由独立的取样误差放大器和直流放大器组成脉宽调制系统；而RCC型开关电源只是由稳压器组成电平开关，控制过程为振荡状态和抑制状态。

由于PWM型开关电源中的开关管总是周期性的通断，系统控制只是改变每个周期的脉冲宽度，而RCC型开关电源的控制过程并非线性连续变化，它只有两个状态：当开关电源输出电压超过额定值时，脉冲控制器输出低电平，开关管截止；当开关电源输出电压低于额定值时，脉冲控制器输出高电平，开关管导通。

当负载电流减小时，滤波电容放电时间延长，输出电压不会很快降低，开关管处于截止状态，直到输出电压降低到额定值以下，开关管才会再次导通。

开关管的截止时间取决于负载电流的大小。

开关管的导通／截止由电平开关从输出电压取样进行控制。

因此这种电源也称非周期性开关电源。

220Ｖ市电经VD1～VD4桥式整流后在V2的集电极上形成一个300Ｖ左右的直流电压。

由V2和开关变压器组成间歇振荡器。

开机后，300Ｖ直流电压经过变压器初级加到V2的集电极，同时该电压还经启动电阻R2为Ｖ２的基极提供一个偏置电压。

由于正反馈作用，V2 Ic 迅速上升而饱和，在Ｖ２进入截止期间，开关变压器次级绕组产生的感应电压使ＶＤ７导通，向负载输出一个９Ｖ左右的直流电压。

开关变压器的反馈绕组产生的感应脉冲经ＶＤ５整流、Ｃ１滤波后产生一个与振荡脉冲个数呈正比的直流电压。

此电压若超过稳压管ＶＤ１７的稳压值，ＶＤ１７便导通，此负极性整流电压便加在Ｖ２的基极，使其迅速截止。

Ｖ２的截止时间与其输出电压呈反比。

ＶＤ１７的导通／截止直接受电网电压和负载的影响。

电网电压越低或负载电流越大，ＶＤ１７的导通时间越短，Ｖ２的导通时间越长，反之，电网电压越高或负载电流越小，ＶＤ５的整流电压越高，ＶＤ１７的导通时间越长，Ｖ２的导通时间越短。

简单解析手机充电器的工作原理刚好前段时间拆了两个充电器，看下里面的电路就明白了。

鉴于网络上不明真相出来误导人的特别多，很多网站竟然还有文章说手机充电器里没有变压器隔离的。

因此简单说下手机充电器的工作原理。

图1：开关式手机充电器拆机图上面是我手头一个山寨充电器的拆机图，没错，这是个山寨充电器，5V1A，不到10元买的，拆了之后发现做工还是可以的，下文上其他相关图片，不算是太坑爹的山寨。

山寨充电器的电路和正规的多数都差不多，个别坑爹的山寨可能没有反馈和保护，用的元件质量差或者压根就是拆机件，同事还存在参数虚标的问题，下面就结合这个充电器的拆机图简要说下原理。

为啥现在手机充电器可以做的那么小？很多人稍微对电子有了解的人都记得传统大个头的变压器，通过变压器原副边线圈绕组的匝数比来实现交流电压的变换，然后通过桥式整流，稳压滤波，甚至通过稳压芯片来实现恒定的电压输出。

图2 传统的充电器和变压器传统的充电器很大的一个问题是，变压器必须做的很大，电能是转换成磁能进行传递，要想能够传递足够功率的电能就需要更多的匝数来产生足够的磁能，从而完成大功率的电压变换。

所以要求输出的电流越大，对变压器的个头就得越大。

那为什么现在的充电器可以做的那么小呢？苹果的绿点充电器非常迷你，又是什么样的原理呢？这就是开关型电源的优势所在了，请参考图1中的充电器内部图，绝大多数的充电器基本原理都是一致的，因此我就用这个图来做统一说明。

首先，开关型电源也是有变压器的，无论是手机充电器还是电脑的开关电源，这个在图中已经注明，那么为什么和传统的变压器相比这个变压器可以那么小呢？前面说过，变压器室通过电磁转换来传递能量，而在电流一定的情况下电流转换为电磁能量主要有两个因素，意识线圈匝数，而是交流电的频率，传统变压器由于市电50Hz的固定频率，为了传递更大的功率，只能来改变匝数，所以功率越大，变压器个头越大。

而开关电源通过提高变压器上交流电的频率可以使得变压器在满足功率要求的情况下保持较小的体积，这个特点非常符合现代电子设备的需求。

常见5种电源电路图及原理讲解！一、稳压电源1、3～25V电压可调稳压电路图此稳压电源可调范围在3.5V～25V之间任意调节，输出电流大，并采用可调稳压管式电路，从而得到满意平稳的输出电压。

工作原理：经整流滤波后直流电压由R1提供给调整管的基极，使调整管导通，在V1导通时电压经过RP、R2使V2导通，接着V3也导通，这时V1、V2、V3的发射极和集电极电压不再变化（其作用完全与稳压管一样）。

调节RP，可得到平稳的输出电压，R1、RP、R2与R3比值决定本电路输出的电压值。

元器件选择：变压器T选用80W～100W，输入AC220V，输出双绕组AC28V。

FU1选用1A，FU2选用3A～5A。

VD1、VD2选用6A02。

RP选用1W左右普通电位器，阻值为250K～330K，C1选用3300μF／35V 电解电容，C2、C3选用0.1μF独石电容，C4选用470μF／35V电解电容。

R1选用180～220Ω/0.1W～1W，R2、R4、R5选用10KΩ、1／8W。

V1选用2N3055，V2选用3DG180或2SC3953，V3选用3CG12或3CG80。

2、10A3～15V稳压可调电源电路图无论检修电脑还是电子制作都离不开稳压电源，下面介绍一款直流电压从3V到15V连续可调的稳压电源，最大电流可达10A，该电路用了具有温度补偿特性的，高精度的标准电压源集成电路TL431，使稳压精度更高，如果没有特殊要求，基本能满足正常维修使用，电路见下图。

其工作原理分两部分，第一部分是一路固定的5V1.5A稳压电源电路，第二部分是另一路由3至15V连续可调的高精度大电流稳压电路。

第一路的电路非常简单，由变压器次级8V交流电压通过硅桥QL1整流后的直流电压经C1电解电容滤波后，再由5V三端稳压块LM7805不用作任何调整就可在输出端产生固定的5V1A稳压电源，这个电源在检修电脑板时完全可以当作内部电源使用。

第二部分与普通串联型稳压电源基本相同，所不同的是使用了具有温度补偿特性的，高精度的标准电压源集成电路TL431，所以使电路简化，成本降低，而稳压性能却很高。

手机充电器电子电路原理分析及图解分析一个电源，往往从输入开始着手。

220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。

这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。

右边的4007、4700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。

13003为开关管(完整的名应该是MJE13003)，耐压400V，集电极最大电流1.5A，最大集电极功耗为14W，用来控制原边绕组与电源之间的通、断。

当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。

由于图中没有标明绕组的同名端，所以不能看出是正激式还是反激式。

不过，从这个电路的结构来看，可以推测出来，这个电源应该是反激式的。

左端的510KΩ为启动电阻，给开关管提供启动用的基极电流。

13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。

当取样电压大约大于1.4V，即开关管电流大于0.14A时，三极管C945导通，从而将开关管13003的基极电压拉低，从而集电极电流减小，这样就限制了开关的电流，防止电流过大而烧毁(其实这是一个恒流结构，将开关管的最大电流限制在140mA左右)。

变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流，22uF电容滤波后形成取样电压。

为了分析方便，我们取三极管C945发射极一端为地。

那么这取样电压就是负的(-4V左右)，并且输出电压越高时，采样电压越负。

取样电压经过6.2V稳压二极管后，加至开关管13003的基极。

前面说了，当输出电压越高时，那么取样电压就越负，当负到一定程度后，6.2V稳压二极管被击穿，从而将开关13003的基极电位拉低，这将导致开关管断开或者推迟开关的导通，从而控制了能量输入到变压器中，也就控制了输出电压的升高，实现了稳压输出的功能。

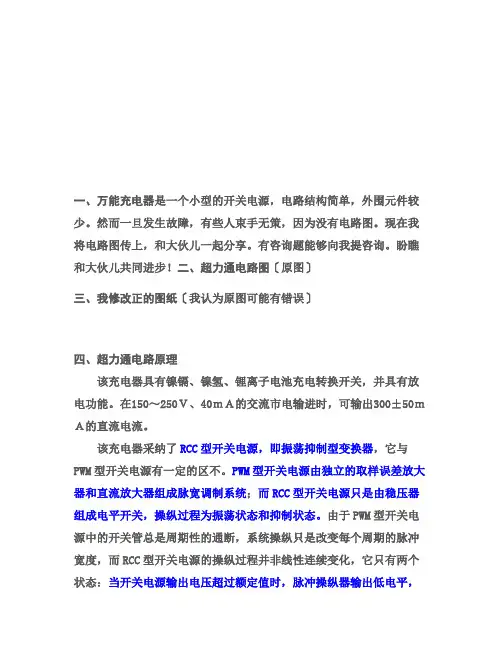

一、万能充电器是一个小型的开关电源，电路结构简单，外围元件较少。

然而一旦发生故障，有些人束手无策，因为没有电路图。

现在我将电路图传上，和大伙儿一起分享。

有咨询题能够向我提咨询。

盼瞧和大伙儿共同进步！二、超力通电路图〔原图〕三、我修改正的图纸〔我认为原图可能有错误〕四、超力通电路原理该充电器具有镍镉、镍氢、锂离子电池充电转换开关，并具有放电功能。

在150～250Ｖ、40ｍＡ的交流市电输进时，可输出300±50ｍＡ的直流电流。

该充电器采纳了RCC型开关电源，即振荡抑制型变换器，它与PWM型开关电源有一定的区不。

PWM型开关电源由独立的取样误差放大器和直流放大器组成脉宽调制系统；而RCC型开关电源只是由稳压器组成电平开关，操纵过程为振荡状态和抑制状态。

由于PWM型开关电源中的开关管总是周期性的通断，系统操纵只是改变每个周期的脉冲宽度，而RCC型开关电源的操纵过程并非线性连续变化，它只有两个状态：当开关电源输出电压超过额定值时，脉冲操纵器输出低电平，开关管截止；当开关电源输出电压低于额定值时，脉冲操纵器输出高电平，开关管导通。

当负载电流减小时，滤波电容放电时刻延长，输出电压可不能特殊快落低，开关管处于截止状态，直到输出电压落低到额定值以下，开关管才会再次导通。

开关管的截止时刻取决于负载电流的大小。

开关管的导通／截止由电平开关从输出电压取样进行操纵。

因此这种电源也称非周期性开关电源。

220Ｖ市电经VD1～VD4桥式整流后在V2的集电极上形成一个300Ｖ左右的直流电压。

由V2和开关变压器组成间歇振荡器。

开机后，300Ｖ直流电压通过变压器初级加到V2的集电极，同时该电压还经启动电阻R2为Ｖ２的基极提供一个偏置电压。

由于正反响作用，V2Ic迅速上升而饱和，在Ｖ２进进截止期间，开关变压器次级绕组产生的感应电压使ＶＤ７导通，向负载输出一个９Ｖ左右的直流电压。

开关变压器的反响绕组产生的感应脉冲经ＶＤ５整流、Ｃ１滤波后产生一个与振荡脉冲个数呈正比的直流电压。
