电子元器件入门知识
目录
一、概述....................................................2
1. 电子元器件基本概念与分类..............................3
2. 电子元器件发展趋势及重要性............................4
二、电子元器件基础知识......................................6
1. 电子元器件主要参数与性能指标..........................7
1.1 电阻、电容、电感等基本元件性能参数...................8
1.2 半导体器件（二极管、晶体管等）性能参数...............10
1.3 集成电路及功能模块简介............................11
1.4 其他常用元器件性能参数介绍........................11
2. 电子元器件选购与使用注意事项.........................13
2.1 选购电子元器件基本原则与技巧......................15
2.2 电子元器件使用注意事项及常见问题解答..............15
3. 电子元器件质量检测方法与标准.........................17 3.1 外观检查与基本性能测试方法........................18
3.2 质量认证标准与合格供应商选择......................19
三、电子元器件应用领域.....................................20
1. 通信领域电子元器件应用...............................21
电子元器件基础知识2
第一节、电阻器
电阻是指电荷在电场力的作用下流过导体时，所受到的阻力。它用“R”或者“r”表示。电阻器是电子、电器设备中常用的一种基本元器件，简称电阻。
一、电阻器的种类： 电阻器可分为固定电阻器与可变电阻器两大类。
（1）固定电阻器 ：根据制作的材料不一致，又可分为碳膜电阻、金属膜电阻、线绕电阻、水泥电阻等。
（2）可变电阻器：可分为半可调电阻器与电位器两类。
二、电阻器的作用：电阻器在各类电路中阻碍电流的通过，起到降压、分压、稳固与调节电流的作用，与电容组合还可起滤波的作用。
三、电阻器的符号
电阻器在电路中通常有下列表示符号：
四、电阻器的特性
（1）电阻器与电压、电流的关系。
欧姆定律：R=U/I。
串联电路中总电阻等于各分电阻之与：R总=R1+R2+······
并联电路中总电阻的倒数等于各分电阻倒数之与：1/R总=1/R1+1/R2+······
五、电阻器的要紧参数
（1）电阻器的标称阻值。 1 MΩ=1000 KΩ=1000000Ω 热敏电阻器半可 符合国家标准的电阻器表面都标有电阻值，称之为标称阻值。电阻的基本单位为欧姆，用字母“Ω”表示，其它单位还有“KΩ”，“MΩ”等。
（2）电阻器的额定功率。
是指电阻器在规定的气压与温度下，长期在交、直流电路中工作时所同意消耗的最大功率。
（3）电阻器的精度等级。
是指电阻器的实际阻值与标称阻值之间所同意的最大误差。
六、电阻器的示值方法
（1）直接标示法。
是指将电阻器的要紧参数与技术性直接印注在电阻器表面。
（2）色环标示法。
要紧是插件电阻在其本体上用不一致颜色的色码环使用规定的方式来表示电阻器的阻值大小与误差范围。
颜色名称 棕 红 橙 黄 绿 蓝 紫 灰 白 黑 金 银
表示数值 1 2 3 4 5 6 7 8 9 0 --- ---

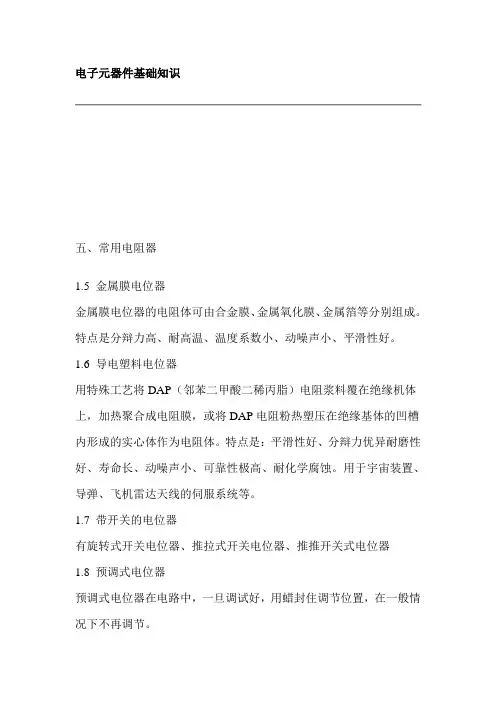

电子元器件基础知识
五、常用电阻器
1.5 金属膜电位器
金属膜电位器的电阻体可由合金膜、金属氧化膜、金属箔等分别组成。特点是分辩力高、耐高温、温度系数小、动噪声小、平滑性好。
1.6 导电塑料电位器
用特殊工艺将DAP（邻苯二甲酸二稀丙脂）电阻浆料覆在绝缘机体上，加热聚合成电阻膜，或将DAP电阻粉热塑压在绝缘基体的凹槽内形成的实心体作为电阻体。特点是：平滑性好、分辩力优异耐磨性好、寿命长、动噪声小、可靠性极高、耐化学腐蚀。用于宇宙装置、导弹、飞机雷达天线的伺服系统等。
1.7 带开关的电位器
有旋转式开关电位器、推拉式开关电位器、推推开关式电位器
1.8 预调式电位器
预调式电位器在电路中，一旦调试好，用蜡封住调节位置，在一般情况下不再调节。 1.9 直滑式电位器
采用直滑方式改变电阻值。
1.10 双连电位器
有异轴双连电位器和同轴双连电位器
1.11 无触点电位器
无触点电位器消除了机械接触，寿命长、可靠性高，分光电式电位器、磁敏式电位器等。
2、实芯碳质电阻器
用碳质颗粒壮导电物质、填料和粘合剂混合制成一个实体的电阻器。特点：价格低廉，但其阻值误差、噪声电压都大，稳定性差，目前较少用。
3、绕线电阻器
用高阻合金线绕在绝缘骨架上制成，外面涂有耐热的釉绝缘层或绝缘漆。绕线电阻具有较低的温度系数，阻值精度高， 稳定性好，耐热耐腐蚀，主要做精密大功率电阻使用，缺点是高频性能差，时间常数大。
4、薄膜电阻器
用蒸发的方法将一定电阻率材料蒸镀于绝缘材料表面制成。主要如下：
4.1 碳膜电阻器
将结晶碳沉积在陶瓷棒骨架上制成。碳膜电阻器成本低、性能稳定、阻值范围宽、温度系数和电压系数低，是目前应用最广泛的电阻器。 4.2 金属膜电阻器。
用真空蒸发的方法将合金材料蒸镀于陶瓷棒骨架表面。金属膜电阻比碳膜电阻的精度高，稳定性好，噪声， 温度系数小。在仪器仪表及通讯设备中大量采用。
4.3 金属氧化膜电阻器
电子元器件基础知识指南
第一章 电子元器件概述 ................................................................................................................. 2
1.1 元器件的定义与分类 ....................................................................................................... 2
1.2 常用电子元器件简介 ....................................................................................................... 3
第二章 电阻器 ................................................................................................................................. 3
2.1 电阻器的基本原理 ........................................................................................................... 3
2.2 电阻器的类型与特性 ....................................................................................................... 4
2.3 电阻器的参数识别 ........................................................................................................... 4
