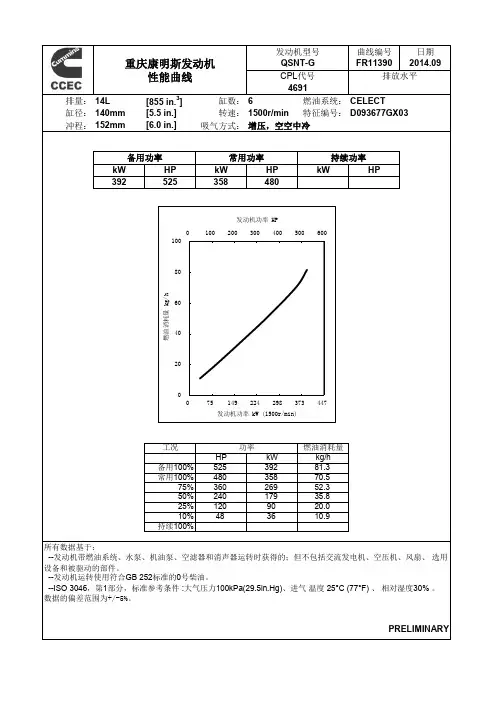

康明斯发电机参数表

曲线编号日期

FR113902014.09

排量：14L[855 in.3]缸数：6燃油系统：CELECT

缸径：140mm [5.5 in.]转速：1500r/min特征编号：D093677GX03

冲程：152mm[6.0 in.]吸气方式：增压，空空中冷

kWHPkWHPkWHP

392525358480

工况燃油消耗量

HPkWkg/h

备用100%52539281.3

常用100%48035870.5

75%36026952.3

50%24017935.8

25%1209020.0

10%483610.9

持续100%

所有数据基于：重庆康明斯发动机

性能曲线发动机型号

QSNT-G

备用功率常用功率持续功率

--发动机带燃油系统、水泵、机油泵、空滤器和消声器运转时获得的；但不包括交流发电机、空压机、风扇、 选用

设备和被驱动的部件。

--发动机运转使用符合GB 252标准的0号柴油。

--ISO 3046，第1部分，标准参考条件 :大气压力100kPa(29.5in.Hg)、进气 温度 25°C (77°F) 、 相对湿度30% 。

数据的偏差范围为+/-5%。

PRELIMINARY4691CPL代号

功率排放水平

0 100 200 300 400 500 600

0 20 40 60 80 100

0 75 149 224 298 373 447 发动机功率 HP

燃油消耗量 kg/h

发动机功率 kW (1500r/min) G驱发动机功率标定指导说明驱发动机功率标定指导说明

此指导说明是为了确保发电驱动用发动机在装配发电机组时的正

确应用。发电驱动用发动机不能用于变速直流发电机组。

备用功率标定备用功率标定

可用于在失去主电源的情况下提供紧

急备用电源。在此功率上没有超载能

力。在任何情况下发动机都不允许以

备用功率与市电并网。 此标定只适用于有可靠市电

之处。采用备用功率标定的发

动机平均负载不超过80%备

用工况效率，且每年运行时间

c2500d5a说明书

主要参数

机组型号 C2500 D5A

性能参数

依据 ISO 8528 备载（ESP） 常载（PRP）

功率 (kWe) 2000 1800

容量 (KVA) 2500 2250

燃油消耗率 (H) 446 升（常载100%负荷情况下）

发动机型号 QSK60-G8

发电机型号 PI734H

控制器型号 PC3.3

生产厂家 康明斯电力（中国）有限公司

特殊功能可选项 · 并联接口套件 · 冷却液加热器 · 冷却液位传感器

· 电球绕组温度传感器 · 电球加热器 · PMG永磁电机

产品说明

康明斯电力（中国）有限公司是康明斯电力在中国的唯一的发电机组制造厂，所生产的产品均采用康明斯电力全球统一设计、生产和测试标准，并在中国制造。提供全面质量保证，对发电机组整机保修中的主要部件，发动机、发电机和控制系统提供一站式服务。

· 符合ISO8528-2005和GB/T2820-2009《往复式内燃机驱动的交流发电机组》标准。

· 发电机组的设计及制造单位均通过了ISO9001或ISO9002认证。

· 康明斯提供1年或1000运行小时质量保证，负责发电机组整机保修，包括发动机、发电机及控制系统。

· 遍布全国的专业服务网络为客户提供24小时售后服务和技术支持。

使用要求

海拔高度(m) ≤1000（超过需功率修正） 水质PH值 6.5～8

燃油标准 0# 轻柴油 相对湿度 ≤ 60%

大气压力(kPa) ≥ 89.9 表面长霉等级 GB/T2423.16/2 级

机油标准 CF级 /15W-40 或以上 抗地震强度 水平加速度 0.2g垂直加速度 0.1g

进气温度(℃) ≤40 地震相对烈度 中国标准 8 级

注：本数据表所有的数据均是基于发动机带燃油泵、水泵、机油泵、空滤器和消声器运转时获得的，但不包括交流发电机、空压机、风扇、选用设备和驱动件。所有的数据都是基于SAE J1349标准规定的条件-海90m（300ft.），大气压100kPa（29.61in.Hg），进气温度25℃（77°F），水蒸汽压力1.0kPa（0.30in.Hg），使用标准2# 柴油或符合ASTM D2的柴油。数据随时可能更改，恕不另行通知。

100kw东风康明斯柴油发电机组技术参数

机组型号 YZ100C 生产厂家 翼中动力

常用功率（kw） 100 备用功率（kw） 120

额定输出电流（A） 216 频率（Hz） 50

输出电压（V） 400/230 转速（rpm） 1500

功率因数 COSΦ=0.8（滞后） 机组燃油耗(g/Kw*h) 216

相数/线数 三相四线 噪声（LP7m） 95db

外型尺寸（mm） 2200*840*1350 重量（kg） 1260

柴油机品牌 东风康明斯发动机有限公司

型号 6BTAA5.9-G2 冷却启动 强制水冷循

中冷方式 水中冷 启动方式 24V直流电启动

进气方式 涡轮增压 气缸数 6

汽缸总排量（L） 5.9 供油方式 直喷

气缸排列方式 直列 燃油型号 国产0#轻柴油

调速方式 电子调速 机油型号 WD/40

缸径×行程（mm） 102*120 压缩比 17.3:1 发电机品牌 可选择无锡斯坦福、英格、马拉松、上海麦格特、威力等电机

型号 YZ-100 材质 纯铜

绝缘等级 H 电压控制方式 AVR

电压 ≤4% 额定电压（V） 400/230

防护等级 IP23 相数/接线 三相四线/Y型绕接

频率调整率（%） ≤±0.5（稳态）+10～-7（瞬态） 压调整率（%） ≤±0.5（稳态）+20～-15（瞬态）

频率波动率（%） ≤±0.5 电压波动率（%） ≤±0.5

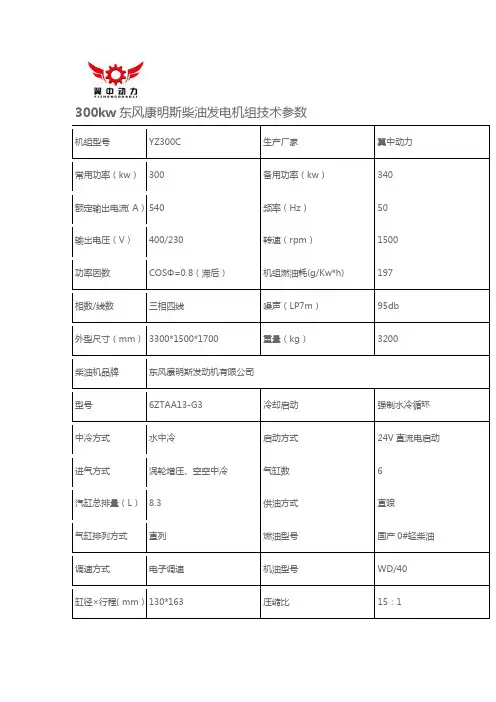

300kw东风康明斯柴油发电机组技术参数

机组型号 YZ300C 生产厂家 翼中动力

常用功率（kw） 300 备用功率（kw） 340

额定输出电流（A） 540 频率（Hz） 50

输出电压（V） 400/230 转速（rpm） 1500

功率因数 COSΦ=0.8（滞后） 机组燃油耗(g/Kw*h) 197

相数/线数 三相四线 噪声（LP7m） 95db

外型尺寸（mm） 3300*1500*1700 重量（kg） 3200

柴油机品牌 东风康明斯发动机有限公司

型号 6ZTAA13-G3 冷却启动 强制水冷循环

中冷方式 水中冷 启动方式 24V直流电启动

进气方式 涡轮增压、空空中冷 气缸数 6

汽缸总排量（L） 8.3 供油方式 直喷

气缸排列方式 直列 燃油型号 国产0#轻柴油

调速方式 电子调速 机油型号 WD/40

缸径×行程（mm） 130*163 压缩比 15：1 发电机品牌 可选择无锡斯坦福、英格、马拉松、上海麦格特、威力等电机

型号 YZ-300 材质 纯铜

绝缘等级 H 电压控制方式 AVR

电压 ≤4% 额定电压（V） 400/230

防护等级 IP23 相数/接线 三相四线/Y型绕接

频率调整率（%） ≤±0.5（稳态）+10～-7（瞬态） 压调整率（%） ≤±0.5（稳态）+20～-15（瞬态）

频率波动率（%） ≤±0.5 电压波动率（%） ≤±0.5
