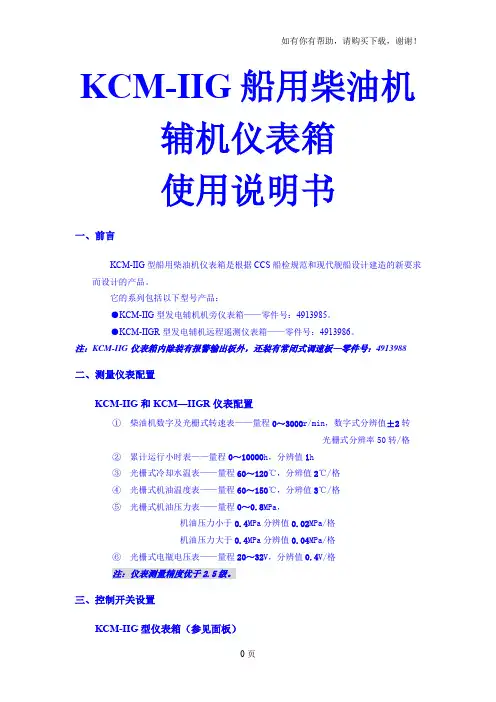

KCM-IIG船用柴油机辅机仪表箱使用说明书一、前言KCM-IIG型船用柴油机仪表箱是根据CCS船检规范和现代舰船设计建造的新要求而设计的产品。
它的系列包括以下型号产品：●KCM-IIG型发电辅机机旁仪表箱——零件号：4913985。
●KCM-IIGR型发电辅机远程遥测仪表箱——零件号：4913986。
注：KCM-IIG仪表箱内除装有报警输出板外，还装有常闭式调速板—零件号：4913988二、测量仪表配置KCM-IIG和KCM—IIGR仪表配置①柴油机数字及光栅式转速表——量程0～3000r/min，数字式分辨值±2转光栅式分辨率50转/格②累计运行小时表——量程0～10000h，分辨值1h③光栅式冷却水温表——量程60～120℃，分辨值2℃/格④光栅式机油温度表——量程60～150℃，分辨值3℃/格⑤光栅式机油压力表——量程0～0.8MPa，机油压力小于0.4MPa分辨值0.02MPa/格机油压力大于0.4MPa分辨值0.04MPa/格⑥光栅式电瓶电压表——量程20～32V，分辨值0.4V/格注：仪表测量精度优于2.5级。
三、控制开关设置KCM-IIG型仪表箱（参见面板）① 电源开关——用于控制仪表箱电源的通断和正常停机操作。
② 仪表主/备用电源切换开关——当要求接有主/备二路电源时，一旦主电源出问题，可用它手操不间断地转由备用电源供电。
③ 远端/机旁起动开关——用于机旁起动柴油机和选择远端起动柴油机。
④ 正常和应急运行选择开关——在紧急情况下，把开关拔至“应急运行” 位置时，则不会因超限报警停机。
⑤ 运行/怠速选择开关——用于根据需要控制柴油机的运转状态。
KCM-IIGR 远程仪表箱（参见面板）① 电源-起动开关——控制远传仪表电源的通断和柴油机的起动。
② 远停车开关——用它控制停车。
③ 消声开关——报警后用于切断报警声源。
④ 调光按钮——用于调整仪表显示亮度。
四、报警功能及指示灯设置1、停车报警及声光指示① 超速报警（SPH —红色灯）（由仪表检测控制）注：主板上装有超速试警按钮，按下后可使原来所设定的超速报警点下降15%，即原报警点为1725r/min 变为1466r/min ；2432r/min 变为1760r/min （此按钮在断电状态下设置有效）。
康明斯康明斯发动机使用维护概要发动机使用维护概要使用说明发动机的操作者在发动机的使用过程中必须承担维护和保养好发动机的责任，以使康明斯柴油机为您提供最好的服务。
概述概述：：以下以下适用于所有用途的发动机适用于所有用途的发动机----新发动机起动前的说明1.加注燃油系统A．向燃油滤清器中加注清洁的柴油，柴油规格应符合国家标准。
B ．检查进油管路的密封性。
C ．检查并加注燃油箱。
2. 加注润滑系统A. 从增压器上卸下机油进油管，用50~60毫升干净润滑油润滑增压器轴承，再装回机油进油管。
B ．向曲轴箱中加注机油至油尺上的低（L ）和高位（H ）之间。
机油盘或发动机必须使用原配的机油尺。
3. 检查空气管路连接检查通往空气压缩机和空气设备（如装有）以及进排气系统密封性，所有的卡箍、接头都要紧固。
4. 检查并加注冷却液A ．卸下散热器或热交换器盖，检查发动机冷却液液位。
如需要予以添加。
B ．检视冷却液的渗漏清况；打开DCA 水清器的截流阀（从OFF 位置转向ON 位置）---新发动机的走合康明斯发动机在出厂发运前已在测功器上进行了试运转，因而可以直接投入使用。
但如果操作者在最初的100 工作小时内按下列条件操作，则可获得最长的使用寿命。
1．尽可能长时间地让发动机在3/4油门负荷范围以下工作。
2．避免发动机长时间怠速运转或在最大马力下工作超过5分钟。
3．养成操作时密切注视发动机仪表的习惯，如果机油温度达到121℃或冷却液温度超过88℃时应关小油门。
4．在走合期间内，每10小时检查一次机油油面。
维护和保养要求进气系统——必须确保进气系统清洁干净——检查进气系统是否有漏气的可能性——定期检查管路和卡箍有无损坏和松动——根据环境灰尘污染状况和进气阻力指示器的指示保养空气滤芯，检查空气滤芯橡胶密封圈和滤纸，保证其处于最佳状态——如果使用压缩空气清扫空气滤芯，必须由内向外吹扫，压缩空气压力不要超过500KPa，以免损坏滤芯，滤清器清洁次数超过5次必须予以更换。
QSK45和QSK60 系统图解 - 概述第D 节 - 系统图解 第D-1页燃油系统流程图燃油系统1. 来自燃油箱的燃油进口2. 燃油滤清器3. 至燃油泵的燃油供应4. 通过燃油切断阀流向发动机的燃油流5. 燃油泵供往燃油切断阀的燃油6. 供往左侧燃油块的燃油（内部）7. 至喷油器的燃油供油油道8. 燃油歧管9. 燃油回流管 10. 燃油块11. 至喷油器的正时供油 12. 喷油器 13. 右侧燃油回流管 14. 左侧燃油回流管15. 供往右侧燃油块的燃油（内部） 16. 燃油流回燃油箱润滑系统流程图1. 从机油滤清器座供往机油冷却器的机油2. 主油道3. 从机油冷却器流回的机油4. 机油冷却器5. 流入机油冷却器的机油6. 供往曲轴的机油润滑系统 7. 压力调节阀 8. 机油泵9. 供往机油滤清器座的机油 10. 减压阀11. 从油底壳经集油槽吸油管到机油泵的机油供应12. 机油流经机油滤清器座 13. 机油滤清器活塞冷却、连杆和顶置机构1. 供往涡轮增压器的机油2. 供往右侧活塞冷却喷嘴的机油3. 右侧活塞冷却喷嘴调压器4. 供往右侧顶置机构的机油5. 来自机油冷却器的机油6. 供往主油道的机油7. 供往左侧顶置机构的机油8. 左侧活塞冷却喷嘴调压器9. 活塞冷却喷嘴10. 供往凸轮轴和凸轮随动件的机油11. 供往摇臂的机油前齿轮系 1. 主油道 2. 供往惰轮的机油 3. 供往附件传动装置的机油4. 供往齿轮室盖的机油5. 供往Rockford 风扇离合器的机油6. 供往水泵传动装置的机油注：机油通过缸体流向惰轮（2）。
全流量机油滤清器座1. 来自机油泵的机油2. 从机油滤清器座供往机油滤清器的机油3. 机油滤清器4. 旁通阀 - 开启位置5. 从机油滤清器至机油滤清器座的机油6. 供往机油冷却器的机油7. 旁通阀 - 关闭位置冷却系统流程图冷却系统 （图示为QSK45发动机） 1. 流向发动机散热器的冷却液 2. 流向LTA 散热器的冷却液 3. 流向冷却液滤清器的冷却液 4. 来自LTA 散热器的冷却液流 5.流向LTA 散热器的冷却液6. 来自LTA 散热器的冷却液流7. LTA 水泵8. 水泵冷却液入口 9. 冷却液旁通流回水泵 10. 流向中冷器芯的冷却液 11. 来自中冷器芯的冷却液流 12. 从节温器壳体流向中冷器的冷却液 13. 从中冷器流向节温器壳体的冷却液冷却系统（续）（图示为QSK45发动机）1. 冷却液进口2. 水泵3. 绕机油冷却器周围流动的冷却液4. 流向缸套的冷却液5. 绕缸套周围流动的冷却液6. 流向缸盖的冷却液7. 经水歧管流向节温器壳体的冷却液8. 从涡轮增压器流回的冷却液9. 供往涡轮增压器的冷却液QSK45冷却系统简图 8. 左后方中冷器和左前方中冷器 9. 水管接头10. 发动机节温器壳体 11. LTA 节温器壳体 12. LTA 水泵 13. 膨胀/加注水箱 14. 发动机散热器 15. LTA 散热器1. 发动机水泵2. 右后方中冷器和右前方中冷器3. 右侧缸套和缸盖4. 机油冷却器5. 左侧缸套和缸盖6. 发动机V 形腔7. 旁通管QSK60冷却系统简图 - 单级涡轮增压中冷式发动机1. 左后方中冷器和左前方中冷器2. 水管接头3. 发动机节温器壳体4. LTA 节温器壳体5. LTA 水泵6. 膨胀/加注水箱7. 发动机散热器8. LTA 散热器9. 发动机水泵10. 右后方和右前方中冷器11. 右侧缸套和缸盖 12. 机油冷却器 13. 左侧缸套和缸盖 14. 发动机V 形腔 15. 旁通管QSK60冷却系统略图 - 双级涡轮增压中冷式发动机1. 左后方中冷器和左前方中冷器2. 水管接头3. 前部中间冷却器4. 发动机节温器壳体5. LTA 节温器壳体6. LTA 水泵7. 膨胀/加注水箱8. 发动机散热器9. LTA 散热器 10. 发动机水泵11. 右后方中冷器和右前方中冷器 12. 右侧缸套和缸盖机油冷却器 13. 机油冷却器 14. 后部中间冷却器 15. 左侧缸套和缸盖 16. 发动机V 形腔 17. 旁通管LTA节温器开启 LTA节温器关闭08600178LTA 节温器壳体流程 （所示为QSK45发动机）1. 来自右侧中冷器2. 至发动机散热器3. 至LTA 散热器4. 来自LTA 散热器5. 来自左侧中冷器6. 旁通水管（至水泵）进气系统流程图QSK60进气系统 - 单级涡轮增压中冷式发动机 1. 至涡轮增压器的进气口 2. 至中冷器的涡轮增压空气 3. 涡轮增压空气通过中冷器 4. 至进气道的中冷空气注：与QSK45相似（每侧有一个涡轮增压器，前、后中冷器共用跨接管接头）QSK60进气系统 - 双级涡轮增压中冷式发动机4. 通往低压涡轮增压器的进气口5. 至中间冷却器的涡轮增压空气6. 中间冷却器7. 通往高压涡轮增压器的进气口1. 至中冷器的涡轮增压空气2. 涡轮增压空气通过中冷器3. 空气进入气缸排气系统流程图QSK45排气系统 - 单级涡轮增压中冷式发动机1. 涡轮增压器废气出口2. 排气道3. 排气歧管QSK60排气系统 - 单级涡轮增压中冷式发动机1. 排气歧管2. 涡轮增压器废气入口3. 涡轮增压器废气出口4. 排气法兰出口QSK60排气系统 - 双级涡轮增压中间冷却和中冷式发动机1. 排气歧管2. 高压涡轮增压器废气入口3. 高压涡轮增压器废气出口至低压涡轮增压器废气入口4. 低压涡轮增压器废气出口压缩空气系统流程图08600183空气压缩机冷却液、润滑油和空气流程1. 进气口2. 空气出口3. 润滑油流回油底壳4. 润滑油供应5. 冷却液进口6. 冷却液出口。
操作手册发电机组型号GGHG, GGHH配备PowerCommand® Control控制器PCC 2100英文版公告号：928-0144B 03-2004中文版公告号： 928-0144B-CH2005年8月中国北京翻译目录章节 标题页码 重要安全注意事项 (iii)1引言..............................................................................................................1-1概述...........................................................................................................................1-1如何获得服务.............................................................................................................1-1 2技术规格.......................................................................................................2-1 3控制功能.......................................................................................................3-1概述...........................................................................................................................3-1起动前检查................................................................................................................3-1控制面板电源开/关模式.............................................................................................3-2前面板........................................................................................................................3-4起动...........................................................................................................................3-6停机...........................................................................................................................3-7菜单显示和按键.......................................................................................................3-11主菜单......................................................................................................................3-13调整默认设置...........................................................................................................3-15系统消息..................................................................................................................3-15控制器设置菜单.......................................................................................................3-16发动机菜单..............................................................................................................3-18发电机菜单..............................................................................................................3-20调整菜单..................................................................................................................3-22故障菜单..................................................................................................................3-24系统菜单..................................................................................................................3-26历史菜单..................................................................................................................3-28关于菜单..................................................................................................................3-30电源切换菜单...........................................................................................................3-32警告此产品发动机所排出的废气含有加州政府认为可导致癌症、先天缺陷或其他生殖损害的化学物质。
康明斯康明斯发动机使用维护概要发动机使用维护概要使用说明发动机的操作者在发动机的使用过程中必须承担维护和保养好发动机的责任，以使康明斯柴油机为您提供最好的服务。
概述概述：：以下以下适用于所有用途的发动机适用于所有用途的发动机----新发动机起动前的说明1.加注燃油系统A．向燃油滤清器中加注清洁的柴油，柴油规格应符合国家标准。
B ．检查进油管路的密封性。
C ．检查并加注燃油箱。
2. 加注润滑系统A. 从增压器上卸下机油进油管，用50~60毫升干净润滑油润滑增压器轴承，再装回机油进油管。
B ．向曲轴箱中加注机油至油尺上的低（L ）和高位（H ）之间。
机油盘或发动机必须使用原配的机油尺。
3. 检查空气管路连接检查通往空气压缩机和空气设备（如装有）以及进排气系统密封性，所有的卡箍、接头都要紧固。
4. 检查并加注冷却液A ．卸下散热器或热交换器盖，检查发动机冷却液液位。
如需要予以添加。
B ．检视冷却液的渗漏清况；打开DCA 水清器的截流阀（从OFF 位置转向ON 位置）---新发动机的走合康明斯发动机在出厂发运前已在测功器上进行了试运转，因而可以直接投入使用。
但如果操作者在最初的100 工作小时内按下列条件操作，则可获得最长的使用寿命。
1．尽可能长时间地让发动机在3/4油门负荷范围以下工作。
2．避免发动机长时间怠速运转或在最大马力下工作超过5分钟。
3．养成操作时密切注视发动机仪表的习惯，如果机油温度达到121℃或冷却液温度超过88℃时应关小油门。
4．在走合期间内，每10小时检查一次机油油面。
维护和保养要求进气系统——必须确保进气系统清洁干净——检查进气系统是否有漏气的可能性——定期检查管路和卡箍有无损坏和松动——根据环境灰尘污染状况和进气阻力指示器的指示保养空气滤芯，检查空气滤芯橡胶密封圈和滤纸，保证其处于最佳状态——如果使用压缩空气清扫空气滤芯，必须由内向外吹扫，压缩空气压力不要超过500KPa，以免损坏滤芯，滤清器清洁次数超过5次必须予以更换。
目录序-------------------------------------2 功能介绍----------------------------3 安装说明----------------------------8 故障处理---------------------------11序电子调速系统是发动机速度调节系统，其主要任务是：保持发动机转速在设定转速运转。
机械调速和电子调速的不同之处在于：电子调速能够通过控制单元（1·Fig.1.）来“感受”实际转速与设定转速的不同，将此差值变换传给执行单元（执行器）来调节燃油流量从而增加或降低发动机转速转速，使之保持在设定转速运行。
Fig.1. 电子调速系统结构1、控制单元（调速板）4、停车阀/燃油阀2、发动机速度传感器5、电池3、执行器功能介绍发动机转速传感器发动机转速传感器安装于发动机飞轮壳上方正对飞轮，当飞轮齿经过转速传感器，传感器就产生一交流电信号（每一齿产生一个脉冲信号）。
脉冲电压在1V AC~30V AC之间转速传感器的安装螺纹是5/8”-18 UNF-2A Fig.2. 传感器部分1、转速传感器2、飞轮齿控制器（调速板）电子控制器（调速板）的基本功能是：比较输入转速信号与设定值，然后将校正或不变的指令传输给执行器。
调速板有以下调节功能，只须将黑色圆胶盖打开即可进行调节：1、调节怠速转速“IDLE”，把端子“G”和“M”短接，调节电位器（4·Fig.3.），调节频率范围在1200-4100HZ之间，顺时针调节电位器将增加怠速转速。
2、运行速度调节“SPEED”，频率调节范围在100-6000HZ，顺时针调节将增加发动机转速。
上面的调节频率来自电磁传感器（转速传感器），频率值取决于发动机飞轮齿数和发动机转速。
即：频率值=发动机转速（r/s）×发动机飞轮齿数例：CUMMINS NTA855-G1发动机齿数是118，转速在1500r/min(25r/s):25×118=2950HZ.Fig.3.调速板ESD55001、运行速度调节、设定 5、下垂调节2、增益调节、设定 6、启动燃油调节3、稳定性控制 7、转速坡度调节4、怠速调节注：不同型号调速板各电位器排列位置略有不同，请以标识为准3、增益调节“GAIN”，转速的灵敏度是通过调节“GAIN”电位器（2·Fig.3.）实现的，顺时针调节将使灵敏度增加；——顺时针调节“GAIN”电位器，直到发动机出现抖动，再旋回1/8圈；——当调整灵敏度时频率可能会有很小的变化，这个变化可通过调整“SPEED”电位器来调整。
