井下低压检漏保护装置使用及试验制度
为了防止井下低压供电系统漏电事故的发生，保证人身及矿井平安，同时为了更好的发挥我矿井下漏电保护的作用，确保低压检漏装置运行正常、动作灵敏可靠，特制定以下井下低压检漏装置的使用及试验，望各单位认真贯彻执行。
一、低压检漏保护装置的装设、使用及试验
(一)井下各变电所低压母线上的总开关应装设带漏电跳闸与漏电闭
锁功能的总检漏保护装置，低压母线上所有分支馈电开关应装设带检漏跳闸与漏电闭锁功能的选择性检漏保护装置，形成两级具有选择性的漏电保护系统。并且要求选漏保护具有一定的延时性，延时的级差时间为200-250m，不准超过250m。作为各分支开关选择性漏电保护的后备保护，不允许总检漏单独使用。
(二)井下各配电点进线端母线上的三级或四级分支开关，应装设带漏电闭锁功能的选择性检漏保护装置。与变电所内两级分支选漏保护配合形成三级或四级选择性漏电保护系统。如因开关的厂家不同，选漏保护无法配合时，第三级或四级分支开关选漏可不做漏电保护使用。
(三)磁力启动器必须具有漏电闭锁功能。
(四)各变电所内所有带漏电保护装置的开关按要求正常使用。每新搭接一趟线路在使用前，有机电电队负责对该支路开关选漏保护装置分别作一次按钮漏电跳闸试验和一次远方人工漏电跳闸试验，第三级或四级分支馈电由使用单位负责作按钮漏电跳闸试验，确保漏电保护灵敏、可靠后，方可投入使用。 (五)运行中的检漏保护装置，特别是各变电所内二级选漏保护装置，机电队值班配电工、检修电工应经常检查，保证检漏保护装置灵敏、可靠。当检查中发现电网绝缘1140v系统低于50千欧、660v系统低于30千欧时，应立即寻找出那一支路绝缘降低，并向调度室和机电科汇报。由调度室通知使用单位停电遥测，查找故障点。如果使用单位不及时查找故障，机电队在请示调度室同意后有权停止供电。
(六)运行中的二级选漏保护装置，机电队及相关区队配合每季度做一次远方人工漏电跳闸试验。试验前一天由机电队负责在调度会通报试验支路名称、影响单位、影响时间及配合事项等。有选择性的检漏保护装置做远方人工漏电跳闸试验时，总检漏保护装置应在分支开关断开后在分支开关入口处做人工漏电跳闸试验，其余支路开关应分别在支路开关的最末端做一次远方人工漏电跳闸试验，试验方法是：停最末端控制开关的电源(按正规程序操作)，在最末端的控制开关的负荷侧按不同电压等级接入试验电阻(1140v用20千欧、10w电阻;660v用11千欧10w电阻)，然后盖上外盖后送电，按下所接开关的起动按钮，观察支路馈电开关是否跳闸，如不跳闸应立即停掉支路馈电开关电源进行检查修理，处理不好不得送电，如跳闸，应先停电然后撤除试验电阻，恢复支路正常供电。

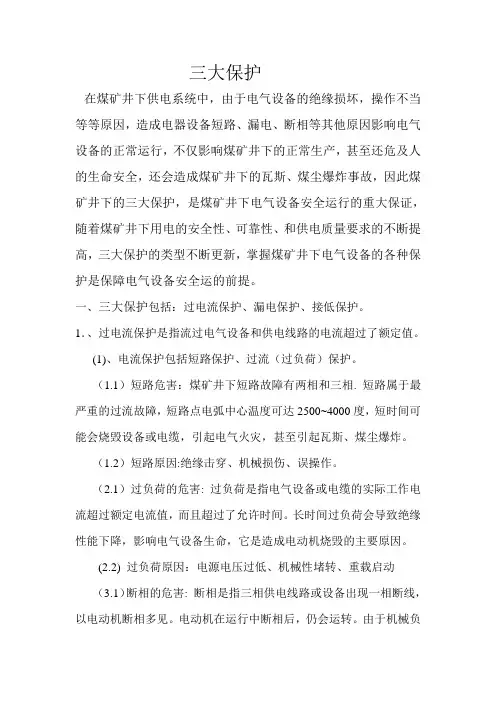

三大保护
在煤矿井下供电系统中，由于电气设备的绝缘损坏，操作不当等等原因，造成电器设备短路、漏电、断相等其他原因影响电气设备的正常运行，不仅影响煤矿井下的正常生产，甚至还危及人的生命安全，还会造成煤矿井下的瓦斯、煤尘爆炸事故，因此煤矿井下的三大保护，是煤矿井下电气设备安全运行的重大保证，随着煤矿井下用电的安全性、可靠性、和供电质量要求的不断提高，三大保护的类型不断更新，掌握煤矿井下电气设备的各种保护是保障电气设备安全运的前提。
一、三大保护包括：过电流保护、漏电保护、接低保护。
1．、过电流保护是指流过电气设备和供电线路的电流超过了额定值。
(1)、电流保护包括短路保护、过流（过负荷）保护。
（1.1）短路危害：煤矿井下短路故障有两相和三相. 短路属于最严重的过流故障，短路点电弧中心温度可达2500~4000度，短时间可能会烧毁设备或电缆，引起电气火灾，甚至引起瓦斯、煤尘爆炸。
（1.2）短路原因:绝缘击穿、机械损伤、误操作。
（2.1）过负荷的危害: 过负荷是指电气设备或电缆的实际工作电流超过额定电流值，而且超过了允许时间。长时间过负荷会导致绝缘性能下降，影响电气设备生命，它是造成电动机烧毁的主要原因。
(2.2) 过负荷原因：电源电压过低、机械性堵转、重载启动
（3.1）断相的危害: 断相是指三相供电线路或设备出现一相断线，以电动机断相多见。电动机在运行中断相后，仍会运转。由于机械负载不变，电动机工作电流会比正常的工作电流大，引起负荷。为同三相对称负荷区别，故称断相或单相断线故障。
（3.2）断相的原因：熔断器一相熔断；电缆与电缆或电缆与设备没有可靠连接；电缆芯线中一相断线。
预防过流的措施：过流保护的措施主要是加强井下电器设备的检修，保护器的整定，线路的维护，终端头的制作工艺及接线盒的制作工艺，处理好电缆的屏蔽层及电气间隙，避免人为砸伤电缆及带电移动电气设备。
1 煤矿井下低压电网短路保护装置的整定细则
第一章一般规定
第一节短路电流的计算方法
第1条选择短路保护装置的整定电流时，需计算两相短路电流值，可按公式(1)计算：
利用公式(1)计算两相短路电流时，不考虑短路电流周期分量的衰减，短路回路的接触电阻和电弧电阻也忽略不计。
若需计算三相短路电流值，可按公式(2)计算：
第2条两相短路电流还可以利用计算图(表)查出。此时可根据变压器的容量、短路点至变压器的电缆换算长度及系统电抗、高压电缆的折算长度，从表中查出。
电缆的换算长度可根据电缆的截面、实际长度，可以用公式(3)计算得出。
电缆的换算长度，是根据阻抗相等的原则将不同截面和长度的高、低压电缆换算到标准截面的长度，在380 V、660 v、1 140 V系统中，以50 mm2为标准截面；在l27 V系统中，以4mm2为标准截面。
电缆的芯线电阻值选用芯线允许温度65℃时的电阻值；电缆芯线的电抗值按0．081Ω
2 ／km计算；线路的接触电阻和电弧电阻均忽略不计。
第二节短路保护装置
第3条馈出线的电源端均需加装短路保护装置。低压电动机应具备短路、过负荷、单相断线的保护装置。
第4条 当干线上的开关不能同时保护分支线路时，则应在靠近分支点处另行加装短路保护装置。
第5条各类短路保护装置均应按本细则进行计算、整定、校验，保证灵敏可靠，不准甩掉不用，并禁止使用不合格的短路保护装置。
第二章 电缆线路的短路保护
第一节 电磁式过电流继电器的整定
第6条 1 200V及以下馈电开关过电流继电器的电流整定值，按下列规定选择。
1．对保护电缆干线的装置按公式(4)选择：
2．对保护电缆支线的装置按公式(5)选择：
目前某些爆磁力起动器装有限流热继电器，其电磁元件按上述原则整定，其热元件按公式(7)整定。
煤矿井下常用电动机的额定起动电流和额定电流可以从电动机的铭牌或技术资料中查出，并计算出电动机的额定起动电流近似值。对鼠笼式电动机，其近似值可用额定电流值乘以6；对于绕线型电动机，其近似值可用额定电流值乘以1．5；当选择起动电阻不精确时，起动电流可能大于计算值，在此情况下，整定值也要相应增大，但不能超过额定电流的2．5倍。在起动电动机时，如继电器动作，则应变更起动电阻，以降低起动电流值。

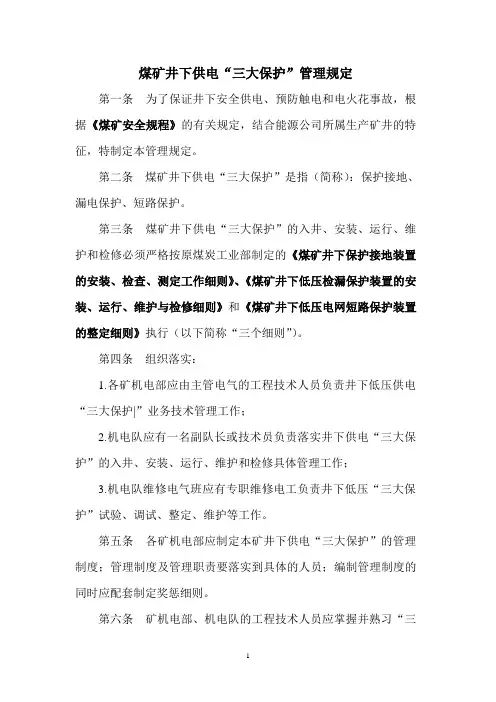

1 煤矿井下供电“三大保护”管理规定
第一条 为了保证井下安全供电、预防触电和电火花事故，根据《煤矿安全规程》的有关规定，结合能源公司所属生产矿井的特征，特制定本管理规定。
第二条 煤矿井下供电“三大保护”是指（简称）：保护接地、漏电保护、短路保护。
第三条 煤矿井下供电“三大保护”的入井、安装、运行、维护和检修必须严格按原煤炭工业部制定的《煤矿井下保护接地装置的安装、检查、测定工作细则》、《煤矿井下低压检漏保护装置的安装、运行、维护与检修细则》和《煤矿井下低压电网短路保护装置的整定细则》执行（以下简称“三个细则”）。
第四条 组织落实：
1.各矿机电部应由主管电气的工程技术人员负责井下低压供电“三大保护|”业务技术管理工作；
2.机电队应有一名副队长或技术员负责落实井下供电“三大保护”的入井、安装、运行、维护和检修具体管理工作；
3.机电队维修电气班应有专职维修电工负责井下低压“三大保护”试验、调试、整定、维护等工作。
第五条 各矿机电部应制定本矿井下供电“三大保护”的管理制度；管理制度及管理职责要落实到具体的人员；编制管理制度的同时应配套制定奖惩细则。
第六条 矿机电部、机电队的工程技术人员应掌握并熟习“三
2 个细则”并对机电维修工和负责整定的工作人员进行业务技术指导及培训工作。
第七条 由于煤矿井下生产，特别是采区和掘进头面随着开采的深度和广度在不断地变化，井下低压供电系统也是在不断的变化，这就要求井下“三大保护”必须随着供电系统的变化而变化，并随时对变化的线路、设备进行计算、整定保护，保证供电系统的安全、灵敏、可靠。
第八条 “三大保护”的基础工作
1.绘制井下低压供电系统图；绘制电气设备布置图；
2.按供电系统图计算各点的保护整定值；
3.按供电系统图设置检漏装置；
4.按电气设备布置图设置保护接地网、接地极；
5.对各点的整定值进行整定、校验；
6.对各点的接地点进行检查、测试；
