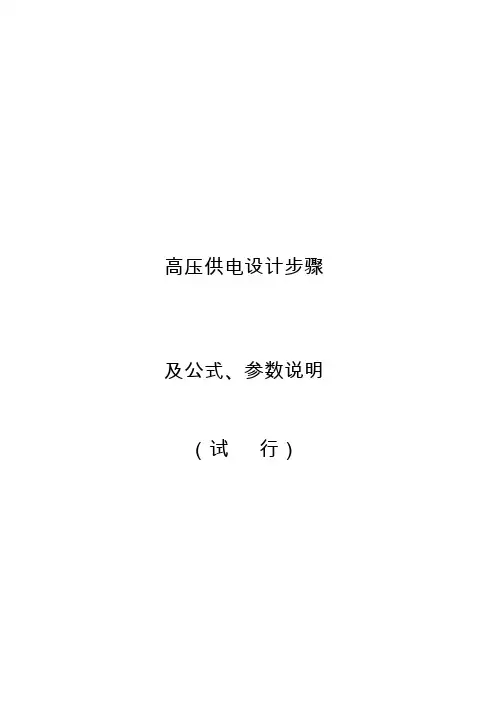

(试行)高压供电设计步骤及公式、系数等参数说明

3-110KV高压配电装置设计规范来源：发布时间：2004-5-23 16:29:183～110KV高压配电装置设计规范GB50060-92主编部门：中华人民共和国能源部批准部门：中华人民共和国建设部施行日期：1993年5月1日关于发布国家标准《3～110KV高压配电装置设计规范》的通知建标〔1992〕652号根据国家计委计综〔1986〕2630号文的要求，由能源部会同有关部门共同修订的《3～110KV高压配电装置设计规范》，已经有关部门会审。

现批准《3～110KV高压配电装置设计规范》GB50060-92为强制性国家标准，自1993年5月1日起施行。

原《工业与民用35千伏高压配电装置设计规范》GBJ6-93同时废止。

本规范由能源部负责管理，其具体解释等工作由能源部西北电力设计院负责。

出版发行由建设部标准定额研究所负责组织。

中华人民共和国建设部1992年9月25日修订说明本规范是根据国家计委计综〔1986〕2630号文的要求，由能源部西北电力设计院会同有关单位共同编制而成的。

在修订过程中，规范组进行了广泛的调查研究，认真总结了原规范执行以来的经验，吸取了部分科研成果，广泛征求了全国有关单位的意见，最后由我部会同有关部门审查定稿。

本规范共分六章和三个附录。

这次修订的主要内容有：总则，一般规定，环境条件，导体电器，安全净距，配电装置型式选择，通道及围栏，防火与蓄油设施，配电装置对建筑物及构筑物的要求。

本规范执行过程中，如发现需要修改或补充之处，请将意见和有关资料寄送西安市西北电力设计院（邮政编码：710032），并抄送我部电力规划设计总院，以便今后修订时参考。

能源部1991年6月第一章总则第1.0.1条为使高压配电装置（简称配电装置）的设计，执行我国的技术经济政策，做到安全可靠、技术先进、经济合理和维修方便，制定本规范。

第1.0.2条本规范适用于新建和扩建3～110KV配电装置工程的设计。

第1.0.3条配电装置的设计应根据电力负荷性质及容量，环境条件和运行、安装维修等要求，合理地选用设备和制定布置方案，应采用行之有效的新技术、新设备、新布置和新材料。

高低压配电工程方案一、概述高低压配电工程是指利用配电室、开闭所、配电室或配电屏将变电所的10KV、35KV或110KV电网接入，将电压降低到400V、380V、220V等工业生产电压，并供给各种配电设备，包括变压器、开关设备、保护设备、计量仪表和配电线路等。

本工程方案将就高低压配电工程的设计、施工和验收等方面做出详细的规划。

二、设计方案1. 设计原则本工程的设计原则是安全、可靠、经济、合理。

在确保供电系统正常运行的前提下，尽量采用优化的设计方案，包括设备配置、线路规划、备用容量等方面，以保证投资能够最大程度的发挥效益。

2. 设计内容（1）主接线方案根据工程需求，确定高低压配电主接线方案，包括变电所与配电设备之间的主电缆路线规划，确定电缆规格、型号、敷设形式等。

（2）配电设备配置根据工程需求，确定变压器、开关设备、计量仪表及配电线路等设备的配置和规格，以满足工业生产对电能的需求。

（3）系统保护方案制定高低压配电系统的安全保护方案，包括过载保护、短路保护、漏电保护等，以保障供电系统的安全可靠运行。

（4）配电线路规划根据工程布局，规划配电线路，包括主干线路、支路、低压开关柜至用户设备的配电线路等，确保配电系统的合理布置。

3. 设计标准本工程的设计、施工及验收等必须符合国家有关标准及规定，参照《建筑电气设计规范》、《城市配网技术规范》及国家质检总局颁布的相关技术规范标准。

三、施工方案1. 施工组织设计明确施工人员的分工和管理体系，合理安排各岗位的职责，制定施工进度计划，确保施工过程有序进行。

2. 施工准备在施工前做好现场布置工作，清理现场环境，采购和调拨所需材料和设备，为正式施工做好充分的准备。

3. 施工工艺执行设计图纸，按照规范和施工标准进行电缆铺设、设备安装及连接、线路接地等施工工艺，确保技术质量。

4. 施工管理加强对施工现场的监督和管理，质量监督员每天进行现场巡视，检查工程质量，及时发现和解决问题。

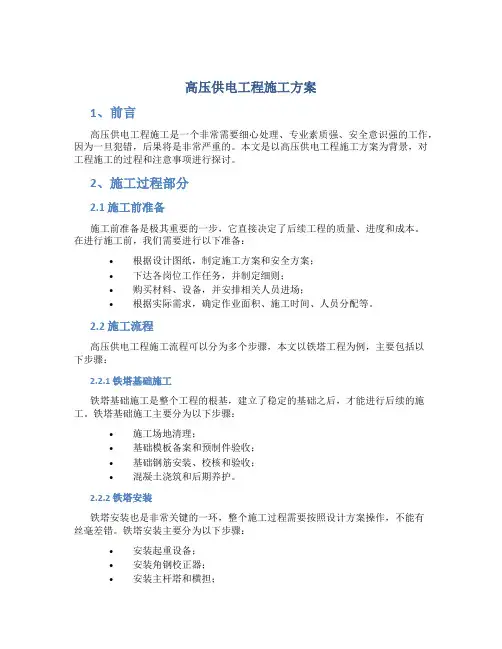

高压供电工程施工方案1、前言高压供电工程施工是一个非常需要细心处理、专业素质强、安全意识强的工作，因为一旦犯错，后果将是非常严重的。

本文是以高压供电工程施工方案为背景，对工程施工的过程和注意事项进行探讨。

2、施工过程部分2.1 施工前准备施工前准备是极其重要的一步，它直接决定了后续工程的质量、进度和成本。

在进行施工前，我们需要进行以下准备：•根据设计图纸，制定施工方案和安全方案；•下达各岗位工作任务，并制定细则；•购买材料、设备，并安排相关人员进场；•根据实际需求，确定作业面积、施工时间、人员分配等。

2.2 施工流程高压供电工程施工流程可以分为多个步骤，本文以铁塔工程为例，主要包括以下步骤：2.2.1 铁塔基础施工铁塔基础施工是整个工程的根基，建立了稳定的基础之后，才能进行后续的施工。

铁塔基础施工主要分为以下步骤：•施工场地清理；•基础模板备案和预制件验收；•基础钢筋安装、校核和验收；•混凝土浇筑和后期养护。

2.2.2 铁塔安装铁塔安装也是非常关键的一环，整个施工过程需要按照设计方案操作，不能有丝毫差错。

铁塔安装主要分为以下步骤：•安装起重设备；•安装角钢校正器；•安装主杆塔和横担；•安装上下转臂；•安装接地装置。

2.2.3 电缆敷设电缆敷设也是非常容易出差错的一步，需要对线路、材料、接头等都有很高的了解，并在操作中充分注意安全事项。

电缆敷设主要分为以下步骤：•整理缆线通道；•翻接电缆并检查有无损坏；•连接电缆。

2.3 施工后总结施工结束后，必须对此次工程的各个方面进行总结，记录好问题和不足之处，并制定对策和改进措施，以便下次施工能够更加灵活、高效、安全地进行。

同时，还要分析本次工程的经验和教训，总结出对后续工程的启示和指导。

3、注意事项部分高压供电工程施工是一个非常危险、复杂的工作，因此，在施工过程中一定要注意以下几点：•以安全为首要目标，保护好自己的生命财产安全；•对施工过程中要涉及的线路、设备等进行周密检查，保证无缺陷；•严格遵守操作规程，按照流程一步一步进行；•在施工现场设置明显标志、禁区，并进行专人管理；•拥有出色的应急处理能力，能够在发生意外情况时迅速采取措施；•注意塔身倾斜等特殊情况，及时向技术主管汇报，采取应对措施。

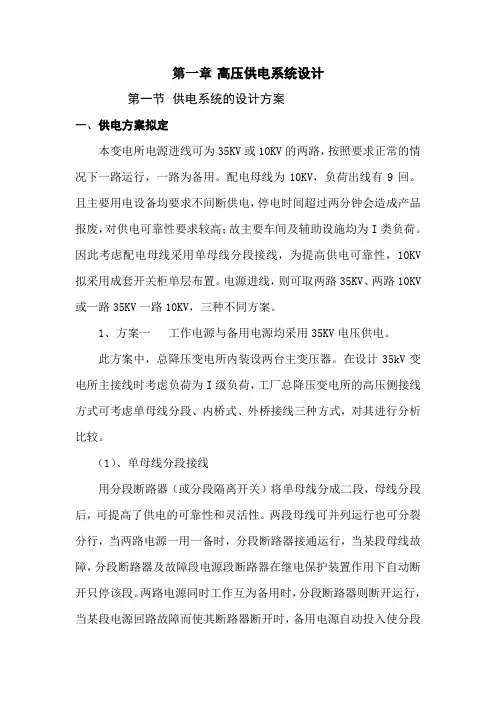

第一章高压供电系统设计第一节供电系统的设计方案一、供电方案拟定本变电所电源进线可为35KV或10KV的两路，按照要求正常的情况下一路运行，一路为备用。

配电母线为10KV，负荷出线有9回。

且主要用电设备均要求不间断供电，停电时间超过两分钟会造成产品报废，对供电可靠性要求较高；故主要车间及辅助设施均为I类负荷。

因此考虑配电母线采用单母线分段接线，为提高供电可靠性，10KV 拟采用成套开关柜单层布置。

电源进线，则可取两路35KV、两路10KV 或一路35KV一路10KV，三种不同方案。

1、方案一工作电源与备用电源均采用35KV电压供电。

此方案中，总降压变电所内装设两台主变压器。

在设计35kV变电所主接线时考虑负荷为I级负荷，工厂总降压变电所的高压侧接线方式可考虑单母线分段、内桥式、外桥接线三种方式，对其进行分析比较。

（1）、单母线分段接线用分段断路器（或分段隔离开关）将单母线分成二段，母线分段后，可提高了供电的可靠性和灵活性。

两段母线可并列运行也可分裂分行，当两路电源一用一备时，分段断路器接通运行，当某段母线故障，分段断路器及故障段电源段断路器在继电保护装置作用下自动断开只停该段。

两路电源同时工作互为备用时，分段断路器则断开运行，当某段电源回路故障而使其断路器断开时，备用电源自动投入使分段断路器接通，可保证继续供电。

可以看出单母线分段能供给一级负荷，并且由于采用分段形式，变压器一用一备，较之单母线在一定程度上大大提高了供电的可靠性和灵活性。

缺点：分段单母线接线增加了分段设备的投资和占地面积；某段母线故障或检修仍有停电问题；某回路的断路器检修，该回路停电；主要适用于35～63KV配电装置出线回路数为4～8回路时。

分段单母线接线如下图所示：（2）、内桥式接线桥连断路器QF3在QF1、QF2的变压器侧，当其中一回线路检修或故障时，其余部分不受影响，其中一回线路检修或故障时其余部分不受影响，操作较简单，但在变压器切除、投入或故障时，造成一回升路短时停运，倒闸操作较复杂；线路侧断路器检修时，线路停电时间长。

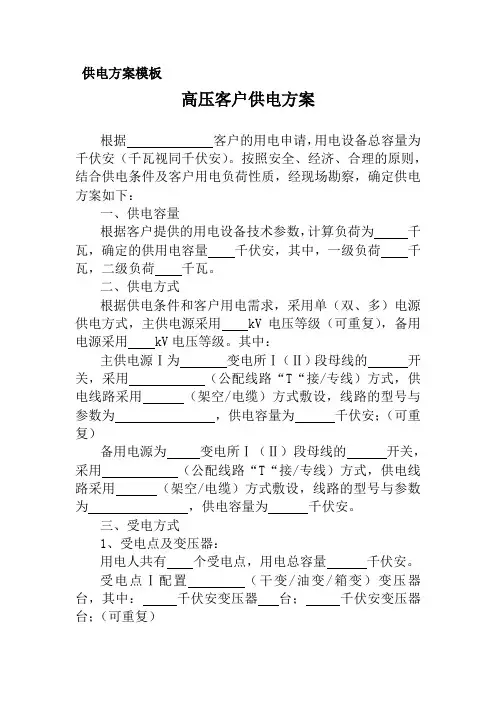

供电方案模板高压客户供电方案根据客户的用电申请，用电设备总容量为千伏安（千瓦视同千伏安）。

按照安全、经济、合理的原则，结合供电条件及客户用电负荷性质，经现场勘察，确定供电方案如下：一、供电容量根据客户提供的用电设备技术参数，计算负荷为千瓦，确定的供用电容量千伏安，其中，一级负荷千瓦，二级负荷千瓦。

二、供电方式根据供电条件和客户用电需求，采用单（双、多）电源供电方式，主供电源采用 kV电压等级（可重复），备用电源采用 kV电压等级。

其中：主供电源Ⅰ为变电所Ⅰ（Ⅱ）段母线的开关，采用（公配线路“T“接/专线）方式，供电线路采用（架空/电缆）方式敷设，线路的型号与参数为，供电容量为千伏安；（可重复）备用电源为变电所Ⅰ（Ⅱ）段母线的开关，采用（公配线路“T“接/专线）方式，供电线路采用（架空/电缆）方式敷设，线路的型号与参数为，供电容量为千伏安。

三、受电方式1、受电点及变压器：用电人共有个受电点，用电总容量千伏安。

受电点Ⅰ配置（干变/油变/箱变）变压器台，其中：千伏安变压器台；千伏安变压器台；（可重复）用电人一、二级负荷所需保安容量千伏安(千瓦)由客户自备，自备应急保安容量不低于千伏安(千瓦)。

2、配电装置：高压部分配置：进线柜（总柜）台，计量柜台，PT柜台，馈电柜台，电容柜台，其它台；低压部分配置：根据用电人需求进行设计。

3、接线方式：受电变压器电源侧采用（线路-变压器组/单母线/单母线分段/…）接线，与供电电源连接的控制设备应采用（跌落式熔断器/负荷开关/断路器/…）。

4、运行方式：5、保护装置：接地、继电保护应按相关电气规程进行设计。

客户受电装置电源侧的主备电源间应设置可靠的闭锁装置；客户应急保安电源应与主备电源间加装可靠的闭锁装置。

6、污染源监测及治理要求：用电人应按相关规定安装谐波监测及电能质量监测装置，其注入电网谐波应符合国家标准。

用电人用电设备产生的谐波，应按照“谁污染、谁治理”的原则进行治理，治理装置与工程同步设计、同步施工、同步投运。

高压供电设计步骤及公式、参数说明（试行）地面供电系统高压供电设计程序、步骤一、供电设计报告说明1-1矿井概述1-2矿井供电系统概述1-2-1矿井地面供电系统1-2-2矿井井下供电系统1-3电气安全技术措施二、矿井负荷统计（每条线路）2-1地面电源线路负荷参数统计2-2供电线路负荷参数统计（供单台变压器可按其容量计算）三、短路电流、电压损失计算3-1短路电流计算（绘制图、表，供井下变电所设计、计算时采用）3-2电压损失计算（矿井高压供电线路最远的两个点）四、矿井电源线路及高压电气设备选择、校验4-1矿井电源线路选择、校验4-2高压电气设备选择、校验五、整定保护（整定值列表汇总并与上级整定核对、防止下级整定大于上级整定。

）5-1注：高压供电设计要求有目录，页码井下变电所高压供电设计程序、步骤（建议由末级变电所向上逐级设计、计算）一、供电设计报告说明1-1变电所概述1-2变电所供电系统概述及高压供电系统确定1-3电气安全技术措施二、负荷统计（列表说明）三、高压电气设备的选择、校验四、高压电缆的选择、校验五、继电保护整定计算（计算结果、整定情况列表标明）采用的公式、系数等参数说明变压器的容量选择及校验一、采区负荷统计及变电站台确定负荷统计表名称设备型号台数电 动 机备 注额定功率kW额定电压kV额定电流 A注：启动电流、功率因数、额定效率、负荷系数等按实际情况进行选取二、 变压器容量、型号的确定移动变电站负荷统计：S b ＝djK P xe φcos ∙∑（KVA ） （煤矿电工手册—矿井供电（下）式10-3-1 ）∑⨯+=eX P P K max 6.04.0（煤矿电工手册—矿井供电（下）式10-3-3 ） 式在：S ——所计算的电力负荷总的视在功率，KVA ；∑P ——参加计算的所有用电设备（不包括备用）额定功率之和，KW ；Φcos ——参加计算的电力的平均功率因数；参照表10-3-1综采工作面取0.7;X K ——需用系数；其中：P max ——最大电动机的功率，KW ；三、选用变压器的主要技术数据表型号额定容量kVA额定电流（A ） 额定电压kV损耗K Ｗ阻抗电压％备注高压低压空载负载四、变电站电压损失：（低压供电设计中已经计算，可省略）)cos cos (%φφβx r b U U U +=（煤矿电工手册—矿井供电（下）式10-5-7 ）100%2b eb U U U =∆ （煤矿电工手册—矿井供电（下）式10-5-8 ） 式中：β——变压器的负荷系数，eeI I 2=β Ie ——正常运行时，变压器低压侧的负荷电流，A ； I2e ——变压器低压侧的额定电流，A ；Ur ——变压器在额定负荷时变压器中的电阻压降百分，%10NTNTr S P U ⨯∆=NT P ∆——变压器短路损耗，W ；S NT ——额定容量，KVAU X ——在额定负荷时变压器中的电抗压降百分数，Us ——变压器阻抗电压百分数Φc o s Φsin ——变压器负荷中的功率因数及相对应的正弦值；U2e ——变压器二次侧额定电压，V ；电缆截面的选择22)()(r S X U U U -=一、高压电缆的选择与检验1、按允许持续电流校核。

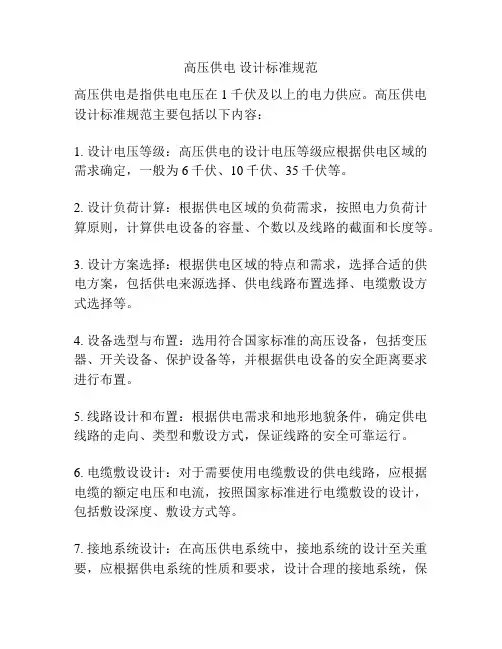

高压供电设计标准规范高压供电是指供电电压在1千伏及以上的电力供应。

高压供电设计标准规范主要包括以下内容：1. 设计电压等级：高压供电的设计电压等级应根据供电区域的需求确定，一般为6千伏、10千伏、35千伏等。

2. 设计负荷计算：根据供电区域的负荷需求，按照电力负荷计算原则，计算供电设备的容量、个数以及线路的截面和长度等。

3. 设计方案选择：根据供电区域的特点和需求，选择合适的供电方案，包括供电来源选择、供电线路布置选择、电缆敷设方式选择等。

4. 设备选型与布置：选用符合国家标准的高压设备，包括变压器、开关设备、保护设备等，并根据供电设备的安全距离要求进行布置。

5. 线路设计和布置：根据供电需求和地形地貌条件，确定供电线路的走向、类型和敷设方式，保证线路的安全可靠运行。

6. 电缆敷设设计：对于需要使用电缆敷设的供电线路，应根据电缆的额定电压和电流，按照国家标准进行电缆敷设的设计，包括敷设深度、敷设方式等。

7. 接地系统设计：在高压供电系统中，接地系统的设计至关重要，应根据供电系统的性质和要求，设计合理的接地系统，保证系统的安全运行。

8. 过电压保护：为了保护供电设备和线路免受过电压的影响，应根据供电系统的特点和要求，设计合理的过电压保护装置，确保系统的稳定运行。

9. 安全与防护：在高压供电系统的设计中，应考虑供电设备和线路的安全使用，包括设备的绝缘和接地保护，线路的防雷和过流保护等。

10. 监测与维护：针对高压供电系统的监测和维护，应设计合理的监测装置和维护措施，及时发现和处理系统中的故障和问题，保证系统的可靠性和安全性。

高压供电的设计标准规范需要充分考虑供电系统的稳定、安全、可靠等因素，通过科学合理的设计，确保供电系统能够满足用户的电力需求，并保证供电系统的正常运行。

高压供电方案案在现代社会中，高压供电方案是不可或缺的一部分，它为工业、商业以及住宅提供了稳定可靠的电力。

而随着技术的不断进步和用电需求的增加，高压供电方案也在不断发展和改进。

下面将详细介绍高压供电方案的相关内容。

一、高压供电方案的基本原理高压供电方案的基本原理是通过将电源的电压升高到一定的程度，以减小输送过程中的能量损失。

常见的高压供电方案有直流供电和交流供电两种形式。

1. 直流供电方案直流供电方案是指电源输出为直流电，一般采用直流发电机和变压器进行变压升压。

直流供电方案在输电距离较远或者对电能质量要求较高的情况下常常使用，如海底电缆输电、电力长距离输送等。

2. 交流供电方案交流供电方案是指电源输出为交流电，一般采用交流发电机和变压器进行变压升压。

交流供电方案在输电距离较短、需求较大的情况下更为常见，如工业和住宅用电。

二、高压供电方案的特点和优势高压供电方案相对于低压供电方案具有以下特点和优势：1. 能量传输损失小高压供电方案能够减小输电过程中的能量损失，因为较高的电压相对于低压而言，在传输中的电流会相应减小，从而减小了导线的电阻损耗。

2. 适应长距离输电由于高压供电方案的能耗损失小，因此适用于长距离输电，特别适用于远距离输电和大功率输电。

3. 提高电网稳定性高压供电方案能够提高电网的稳定性，减小电力系统的电压降低和电能损耗，从而提高电力系统的供电质量和稳定性。

4. 降低投资成本高压供电方案在输电时，由于能量传输损失小，可以采用更细的导线，从而减少了电线材料和电线支架的投资成本。

5. 合理利用电力资源高压供电方案能够合理利用电力资源，提高电网的输电效率，减少能源消耗，降低电网运行的成本。

三、高压供电方案的应用领域高压供电方案广泛应用于各个领域，包括工业、商业和住宅等。

1. 工业应用在工业生产中，许多设备和机器需要大量的电能供给，因此需要采用高压供电方案，保证设备的正常运行。

例如钢铁、化工、电力等行业的生产装置都需要高压供电。

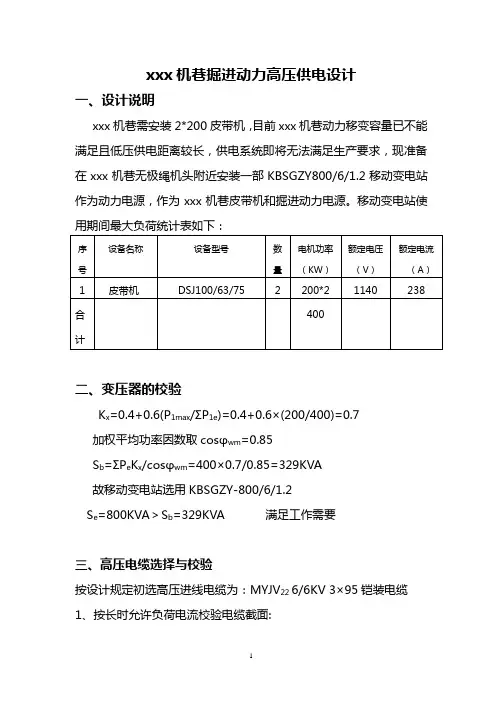

xxx机巷掘进动力高压供电设计一、设计说明xxx机巷需安装2*200皮带机，目前xxx机巷动力移变容量已不能满足且低压供电距离较长，供电系统即将无法满足生产要求，现准备在xxx机巷无极绳机头附近安装一部KBSGZY800/6/1.2移动变电站作为动力电源，作为xxx机巷皮带机和掘进动力电源。

移动变电站使用期间最大负荷统计表如下：二、变压器的校验K x=0.4+0.6(P1max/ΣP1e)=0.4+0.6×(200/400)=0.7加权平均功率因数取cosφwm=0.85S b=ΣP e K x/cosφwm=400×0.7/0.85=329KVA故移动变电站选用KBSGZY-800/6/1.2S e=800KVA＞S b=329KVA 满足工作需要三、高压电缆选择与校验按设计规定初选高压进线电缆为：MYJV22 6/6KV 3×95铠装电缆1、按长时允许负荷电流校验电缆截面:I y =329/( √3×6×0.85)=37.2A故选择MYJV 22 6/6KV 3×95型铠装聚氯乙烯护套矿用电力电缆。

其主截面为95mm 2，I fh =273A ＞I y =37.2A 满足需要 2、按经济电流密度校验高压电缆截面：A j = I fh /I j I j =2.25A/mm 2A j =37.2/2.25=16.5mm 2＜A e =95mm 2 满足需要 3、按热稳定校验电缆截面：东翼下部变电所6KV 母线上的最大短路容量经过计算为50MVA ，其最大三相稳态短路电流为：()US I d33=∞=50/ ×6=4.8KA 按下式求得变电所到综采工作面移动变电站间高压电缆的截面为：()Ct I A j3min ∞==4800×0.5/93.4=25 mm 2式中 t j ——短路电流的假想时间，即热等效时间、考虑井下的高压过电流保护为连续动作，取假想时间为t j =0.25s; C ——电缆的热稳定系数，铜芯橡套电缆C=93.4 所需最小截面min A =25 mm 2＜A e =95 mm 2 满足需要。

高低压配电设计流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 确定设计要求：了解项目的用电需求，包括负荷类型、容量、电压等级等。

10KV电力设计流程设计一个10KV电力系统的流程如下：1. 确定电力需求：根据用电负荷和设备需求，确定所需的电力容量。

2. 选择主变压器：根据电力需求和电源电压，选择合适的主变压器进行电压变换和分配。

3. 设计电缆系统：根据电力需求和设备布置，确定电缆的规格和布置方式。

4. 设计开关设备：根据电力需求和设备布置，选择合适的开关设备（例如断路器、隔离开关、负荷开关等）进行电力分配和控制。

5. 设计保护设备：根据电源电压和电力需求，选择合适的保护设备（例如过流保护器、接地保护器、跳闸保护器等）进行电力系统的安全保护。

6. 进行电流计算：根据用电负荷和电缆系统的参数，进行电流计算，以确保电力系统的稳定运行。

7. 进行电压计算：根据电缆系统的参数和电力分配方案，进行电压计算，以确保电力系统的电压稳定。

8. 进行短路计算：根据电力系统的参数和设备布置，进行短路计算，以确定系统的短路电流和故障点，从而选择合适的保护设备。

9. 设计接地系统：根据电力系统的电源电压和设备布置，设计合适的接地系统，以确保电力系统的安全运行。

10. 进行系统评估和优化：对整个电力系统进行评估，检查各个组件的性能和可靠性，并进行必要的优化和改进。

11. 编制电力系统图纸：根据设计方案和计算结果，绘制电力系统的详细布置图纸，包括电缆布置图、开关设备布置图、保护设备布置图等。

12. 实施电力系统建设：根据设计方案和图纸，进行电力系统的建设和安装，包括电缆敷设、设备安装、接地系统建设等。

13. 进行系统测试和调试：完成电力系统的建设后，进行系统测试和调试，以确保系统的正常运行和安全性。

14. 进行系统运行和维护：对电力系统进行定期检查和维护，确保系统的正常运行和可靠性。

本科毕业设计（论文）电力系统高压配电网设计摘要电力自从应用于生产以来，已成为现代生产化、生活的主要能源，在工农业、交通运输、国防、科学技术和人民生活等方面都得到了广泛的应用。

电力工业的发展水平和电气化程度是衡量一个国家国民经济发展水平的重要标志。

本设计的题目是电力系统高压配电网设计，关于一个具体的电力系统，其性能好坏直接关系的工业生产和人民生活，所以电力系统规划设计，一定要满足三个要求：可靠性、灵活性和经济性。

本设计从对原始资料开始分析，确定其装机容量以及负荷的合理性；到校验有功、无功的平衡；以及对设计出来的方案做初步的比较，接着从技术比较、经济比较对其做出精确的比较，对所确定的接线形式，进行发电厂、变电所容量型号的选择；最后进行短路、潮流和调压计算，校验所选方案、电气设备的可靠性、灵活性。

关键词负荷，功率，潮流计算本科毕业设计（论文）ABSTRCTABSTRCTSince the electricity used in production, it has become a modern production, the main energy of life, industry and agriculture, transportation, defense, science and technology and people's living conditions have been widely used…. The development of electric power industry and the level of electrification is a measure of the level of national economic development an important indicator.The design is the subject of power system planning and design of a specific power system. its performance is directly related to the industrial production and people's lives, and therefore the power system planning and design, must meet three requirements : reliability, flexibility and economy.From the design of the original data analysis began to determine the load capacity and reasonable; Check to meritorious Reactive balance; and the design of the program to do the initial comparison, and then from the technical comparison, make the economy more precise, in order to determine the main wiring system forms the main wiring plant forms; Have the right to determine the form of wiring, power plants, substations capacity models of choice, identified transformers and high voltage circuit breaker models; Finally circuit, and the surge tide, check the selected program, Electrical equipment reliability, flexibility.Key words Load，Power，power plants目录摘要 (II)ABSTRCT (III)1 绪论 (1)1.1 本课题研究背景及意义 (1)1.2 本设计原始资料的分析 (1)2 电力负荷分析 (2)2.1 系统供电负荷和发电负荷计算 (2)2.1.1 系统的供电负荷 (2)2.1.2 系统的发电负荷 (2)2.2 系统备用容量 (3)2.2.1 负荷备用容量 (3)2.2.2 事故备用容量 (3)2.2.3 检修备用容量 (3)2.3 有功功率平衡 (4)2.4 计算无功平衡 (4)2.4.1 总的无功负荷 (4)2.4.2 发电机组提供的无功功率 (4)3 初步方案的选定 (5)3.1电压等级的确定 (5)3.2 方案的初步选定及比较 (5)3.3 现在对拟定方案I的初步比较 (6)3.4 系统接线方案的详细比较 (8)3.4.1技术比较 (8)3.2.2 方案的经济比较 (12)4 主变压器的选择 (17)4.1 发电厂主变的选择要求 (17)4.2 变电所主变的选择要求 (18)4.3 发电厂、变电所主变的选择 (18)4.3.1 发电厂A主变压器 (18)4.3.2 变电所1的主变压器 (18)4.3.3 变电所2的主变压器 (18)4.3.4 变电所3的主变压器 (19)5 系统潮流计算 (20)5.1系统接线图 (20)5.1.1 计算线路，变压器参数 (20)5.2.1 计算各变电所和发电厂的运算负荷和运算功率（最大运行方式） (21)5.3.1最大运行方式下的潮流分布 (23)5.4.1 计算各变电所和发电厂的运算负荷和运算功率（最小运行方式） (25)5.5.1最小运行方式下的潮流分布 (26)6 系统调压 (30)6.1 调压方式及要求 (30)6.2 发电厂A的调压 (30)6.3 变电所1的调压 (31)6.4 变电所2的调压 (31)6.5 变电所3的调压 (32)结论 (33)参考文献 (34)附录A：系统接线图 (35)本科毕业设计（论文） 1 绪论1 绪论1.1 本课题研究背景及意义电是能量的一种表现形式。

题目：采区高压供电系统供电设计第一节概述1.已知资科某低瓦斯矿井的一个机械化采区的已知资料如下：(1)采区开拓为中间上山，其倾角为17o，分东、西两翼，每翼走向长600m。

采区分三个区段，每段长150m，工作面长130m。

煤层厚度1．8m，煤质中硬，一次采全高。

采用走向长壁后退式采煤方法，西翼开采，东翼掘进，掘进超前进行。

两班出煤，一班修整。

掘进三班生产。

采区巷道布置如图6—1所示。

(2)回采工作面采用MLS3—170型采煤机，并用HDJA-1200型金属铰接顶梁与DZ22单体液压支柱组成支架，支护煤层的顶板。

回采工作面设有YAJ—13型液压安全绞车。

(3)煤的运输方式为：在工作面内，采用SGW-150型刮板输送机及SGZ-40型转载机；在区段平巷内，采用DSP1040/800型带式输送机；在采区上山，采用胶带宽度为800m的SPJ-800型带式输送机；在轨道上山，采用75kW单滚筒绞车。

(4)煤巷掘进采用打服爆破．装煤机装煤，调度绞车调车。

上述采区各用电设备容量，技术规格列于表6—12.采区高压供电设计步骤(1)根据采区地质条件、采媒方法、巷道布置以及采区机电没备容量、分布情况，定采区变电所及采掘工作面配电点位置。

(2)采区用电设备的负荷统计，确定采匠动力变压器的容目．型号、台效，，(3)拟订采区供电系统图。

（4)选择高压配电装置和尚压电缆，(7)时高低压开关中的保护较置进行整定。

(8)绘制采区供电系统图和采区变电所设备布置图。

第二节变电所及配电点位置的确定1.变电说位置的选择在第一章第二节中已对井下中央变电所、采区变电所以及配电点的设置原则进行过讨论。

在这里仅结合本节实例具体进行讨论。

根据采区变电所位置选择原则，采区变电所要位于负荷中心，顶底板稳定且无淋水、通风好、运输方便的地方。

少的变电所向全采区供电的原则，此次我们采用的方案是：一个采区变电所和一台移动变电站联合向全采区供电。

即先在采区负荷中心的Ⅱ处建立一个固定采区变电所，另外再加一个移动变电站向回采工作面采煤机等设备供电。

高压供配电设计
高压供配电设计是指在电力系统中，针对高压电能的输送和分配，通过合理的设计和布局，实现安全、稳定、高效的供电和配电。

其核心内容包括高压电缆的选型、敷设及保护措施，高压开关设备的选择和配置，高压变压器的选用和安装，以及相关的监控、保护、控制系统的设计等。

在高压供配电设计中，要考虑的因素很多，例如容量、电压等级、载流量、线路长度、故障断电等。

其中，容量是指高压供配电系统所能承受的电量大小，通常由负荷需求决定；电压等级则是指高压系统中的电压大小，通常根据负荷需求、线路长度和输电距离等方面考虑；载流量则是指高压电流的大小，通常由电压等级、线路容量和负荷需求等因素决定；线路长度则是指高压电缆或导线的长度，通常由电力需求和地理条件决定；故障断电则是指在供配电系统中出现故障时，自动切断电源以保护系统和设备的安全。

在实际的高压供配电设计中，还需要考虑其与其他电力设备的配合和协调，例如发电机、变电站、配电室等。

因此，高压供配电设计需要具备一定的电力技术和工程设计经验，以确保整个电力系统的安全、可靠、高效运行。

- 1 -。
