建筑工程细部节点做法施工工艺【摘要】随着社会发展的需求不断增多，建筑工程的规模也在逐渐扩大，而且对工程的细部节点做法的要求也越来越高，以此来提升建筑工程的整体质量与品质。

而在建筑工程的施工中，细部节点几乎贯穿了整个工程的施工过程，每项施工环节、每个施工技术都有一定的细部节点做法的要求，这些都是需要施工人员格外注意的细节问题。

本文中主要以防水工程与钢筋混凝土结构工程为例，详细介绍了其各自不同的细部节点做法，以此来强调建筑工程中做好细部节点施工的重要性。

【关键词】建筑工程；细部节点；防水施工；钢筋连接细部节点问题是建筑工程施工中需要格外引起设计人员注意的问题，这是因为在长期的建筑施工经验中可以得知，很多建筑工程在施工或使用中所发现的质量问题，大多数情况下都是因为在一些细部节点的施工质量没能得到保证而引起的，尤其是在建筑的主体结构稳定以及防水工程中，对于细部节点的施工质量要求则更高。

可以说，细节决定成败在建筑工程施工中同样具有很大的意义。

为此，必须要加强对细部节点部位的施工质量控制管理，以全面保证建筑工程的整体施工质量。

本文中，笔者主要针对防水工程与钢混凝土工程这两项工程的细部节点做法为例进行探讨。

1.防水施工中细部节点做法防水问题一直以来都建筑工程施工中最常见的质量通病，且一直以来都没有得到有效的措施进行根治，成为了困扰施工设计人员的最大难题。

但究其根本原因，防水工程出现质量问题还是在于在防水细节部位没有做好，继而导致渗漏现象。

为此，必须要加大对防水细节部位的施工质量控制。

笔者认为，可以从以下几方面来实现对防水细节部位的施工质量控制：1.1外墙外保温在外窗的收口部位随着建筑节能要求的不断提高，外墙外保温技术逐渐被大多数工程所采用，外保温在外窗收口部位的雨水渗漏问题也随之而来，雨水顺着保温的收口部位渗漏至保温的空气层内，进而沿着外墙渗透至室内。

对于这种问题，可以采取如下措施来防治：在施工主体结构时在外窗四周浇筑凸出的混凝土边框，其凸出厚度为设计的保温层厚度。

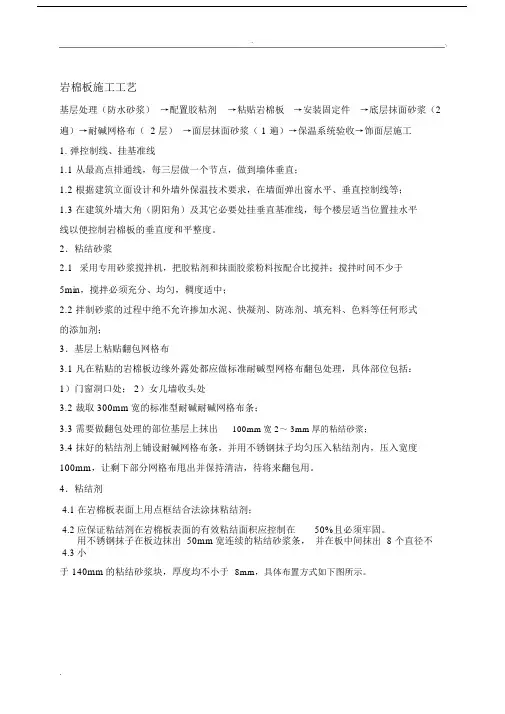

岩棉板施工工艺基层处理（防水砂浆）→配置胶粘剂→粘贴岩棉板→安装固定件→底层抹面砂浆（2遍）→耐碱网格布（ 2 层）→面层抹面砂浆（ 1 遍）→保温系统验收→饰面层施工1.弹控制线、挂基准线1.1 从最高点排通线，每三层做一个节点，做到墙体垂直；1.2 根据建筑立面设计和外墙外保温技术要求，在墙面弹出窗水平、垂直控制线等；1.3 在建筑外墙大角（阴阳角）及其它必要处挂垂直基准线，每个楼层适当位置挂水平线以便控制岩棉板的垂直度和平整度。

2．粘结砂浆2.1采用专用砂浆搅拌机，把胶粘剂和抹面胶浆粉料按配合比搅拌；搅拌时间不少于5min，搅拌必须充分、均匀，稠度适中；2.2 拌制砂浆的过程中绝不允许掺加水泥、快凝剂、防冻剂、填充料、色料等任何形式的添加剂；3．基层上粘贴翻包网格布3.1 凡在粘贴的岩棉板边缘外露处都应做标准耐碱型网格布翻包处理，具体部位包括：1）门窗洞口处； 2）女儿墙收头处3.2 裁取 300mm宽的标准型耐碱耐碱网格布条；3.3 需要做翻包处理的部位基层上抹出100mm宽 2～ 3mm厚的粘结砂浆；3.4 抹好的粘结剂上铺设耐碱网格布条，并用不锈钢抹子均匀压入粘结剂内，压入宽度100mm，让剩下部分网格布甩出并保持清洁，待将来翻包用。

4．粘结剂4.1在岩棉板表面上用点框结合法涂抹粘结剂；4.2应保证粘结剂在岩棉板表面的有效粘结面积应控制在50%且必须牢固。

4.3用不锈钢抹子在板边抹出 50mm宽连续的粘结砂浆条，并在板中间抹出 8 个直径不小于 140mm的粘结砂浆块，厚度均不小于8mm，具体布置方式如下图所示。

4.4 为了杜绝产生冷热桥，岩棉板的侧边不得涂抹粘结剂，沾到侧边的砂浆应立即刮除。

做到无碰头灰。

5．粘贴岩棉板5.1 已抹好粘结砂浆的岩棉板自下而上铺贴，岩棉板长边沿水平方向铺设粘贴；5.2 竖缝应逐行错缝1/2 板长或≥ 200mm；5.3 在墙角处两侧岩棉板应错茬搭接，并保证墙角垂直度；岩棉板5.4门窗等洞口四角处应采用整块岩棉板切割成型，不得拼接，岩棉板的接缝距洞口四角距离应大于200mm，洞口四边的其它岩棉板宽度也应不小于200mm。

施工图识读要读出哪些信息？1．对新建工程建立整体概念，熟悉施工图中的主要尺寸及相互关系。

2．检查施工图中有无错误，各图之间有无矛盾，是否有漏项等。

看图的方法是“由外向里看，由大到小看，由粗到细看，先主体，后局部，图样与说明互相对着看，建施与结施对着看”。

看图步骤如下：1）．先看目录。

了解建筑性质，是结构类型，建筑面积大小，图纸张数等信息。

2）．按照图纸目录检查各类图纸是否齐全，有无错误，标准图是哪一类。

把它们查全准备在手边以便可以随时查看。

3）．看设计说明。

了解建筑概况和施工技术要求。

4）．看总平面图。

了解建筑物的地理位置、高程、朝向及建筑有关情况，考虑如何进行定位放线。

5）．看完总平面图，依次看平面图、立面图、剖面图，通过平、立、剖面图，在脑海中逐步建立立体形象。

6）．通过平、立、剖形成建筑的轮廓以后，再通过详图了解各构件、配件的位置，及它们之间是如何连接的。

一、房屋建筑工程图是工程技术的“语言”，它能够准确地表达建筑物的外形轮廓、尺寸大小、结构构造、装修做法等。

故要求有关施工人员必须熟悉施工图的全部内容。

一套房屋建筑工程图，一般按专业分为建筑施工图、结构施工图、设备施工图（给包括的图纸1.图纸目录2.建筑设计总说明3.门窗表4.总平面图5.平面图：（首层~顶层的平面图）6.立面图（正立面图，背立面图，东立面图，西立面图）（立面图最好放在同一页纸上，一边阅读。

）7.剖面图（视情况，有多个）8. 详图（节点大样图及门窗大样图，楼梯大样图）1.图纸目录2.设计总说明3.平面布置图（基础平面布置图、楼层平面布置图、屋顶平面布置图）4.结构详图（梁板柱结构详图、基础详图、楼梯详图、屋架详图、构件详图等）5. 各大样图其它由建筑师绘制。

与建筑的结构安全无关，一般可以根据要求改动。

由建筑结构师绘制。

关系到结构受力和安全，一般不允许改动，如果改动必须通知结构师确认。

二、建筑施工图识读要点1、图纸目录及门窗表：图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建设单位或设计单位核对情况。

大跨度钢结构屋面细部节点防水施工工法大跨度钢结构屋面细部节点防水施工工法一、前言大跨度钢结构屋面是一种常见的建筑形式，其特点是梁柱结构稳定性强，但在细部节点的防水施工上存在一定的挑战。

本文将介绍一种用于大跨度钢结构屋面的细部节点防水施工工法，旨在解决目前存在的防水施工问题。

二、工法特点该工法采用可靠的防水材料和施工工艺，具有以下特点：1. 适用于各种大跨度钢结构屋面，包括工业厂房、体育馆、展览馆等。

2. 通过细部节点的完善防水措施，提高屋面整体的防水效果。

3. 采用成熟的施工工艺，确保施工质量和施工进度。

三、适应范围该工法适用于大跨度钢结构屋面，包括以下几种类型：1. 钢桁架屋面：包括正方形、长方形、多边形等形状的屋面结构。

2. 钢管结构屋面：由钢管构成的屋面结构，如球形屋面、圆锥形屋面等。

3. 钢梁-混凝土组合屋面：由钢梁和混凝土构成的组合结构。

四、工艺原理该工法通过对施工工法与实际工程之间的联系以及采取的技术措施进行分析和解释，从而说明该工法的理论依据和实际应用。

1. 施工工法与实际工程之间的联系：根据实际工程要求和设计方案，确定细部节点的具体构造和防水要求。

2. 采取的技术措施：采用高性能的防水材料，如热熔卷材、聚合物改性沥青等，确保防水层的可靠性和耐久性。

同时，根据实际情况选择合适的施工工艺，如热熔法、冷粘法等。

五、施工工艺1. 准备工作：清理施工现场，确保施工区域干净整洁。

2. 防水材料施工：根据设计要求，将防水材料铺设在细部节点上，并使用专用的热熔或冷粘设备进行固定。

3. 防水层检验：对已施工的防水层进行检查，确保无空鼓、无裂缝等问题。

4. 覆盖层施工：根据需要，将保护层或绿化层等覆盖在防水层上，提高屋面的防水和美观性。

六、劳动组织该工法需要组织一支专业的施工队伍，包括水电工、焊工、泥工等。

他们需要具备相关的专业知识和技能，能够熟练操作相关的机具设备和施工工艺。

七、机具设备该工法所需的机具设备包括：1. 防水施工设备：如热熔机、冷粘机、铺筋机等，用于将防水材料固定在细部节点上。

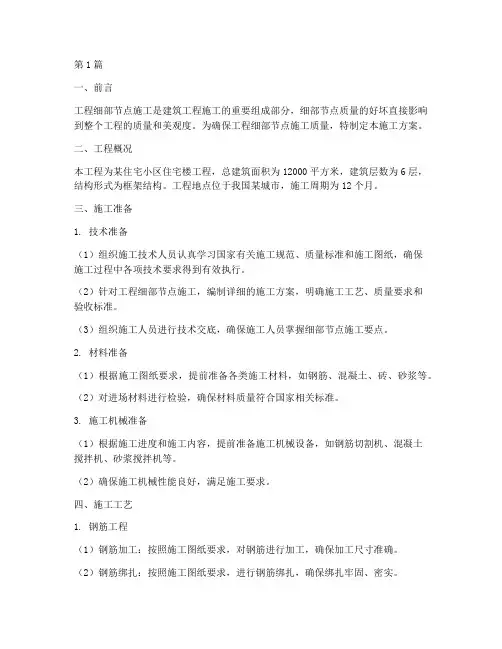

第1篇一、前言工程细部节点施工是建筑工程施工的重要组成部分，细部节点质量的好坏直接影响到整个工程的质量和美观度。

为确保工程细部节点施工质量，特制定本施工方案。

二、工程概况本工程为某住宅小区住宅楼工程，总建筑面积为12000平方米，建筑层数为6层，结构形式为框架结构。

工程地点位于我国某城市，施工周期为12个月。

三、施工准备1. 技术准备（1）组织施工技术人员认真学习国家有关施工规范、质量标准和施工图纸，确保施工过程中各项技术要求得到有效执行。

（2）针对工程细部节点施工，编制详细的施工方案，明确施工工艺、质量要求和验收标准。

（3）组织施工人员进行技术交底，确保施工人员掌握细部节点施工要点。

2. 材料准备（1）根据施工图纸要求，提前准备各类施工材料，如钢筋、混凝土、砖、砂浆等。

（2）对进场材料进行检验，确保材料质量符合国家相关标准。

3. 施工机械准备（1）根据施工进度和施工内容，提前准备施工机械设备，如钢筋切割机、混凝土搅拌机、砂浆搅拌机等。

（2）确保施工机械性能良好，满足施工要求。

四、施工工艺1. 钢筋工程（1）钢筋加工：按照施工图纸要求，对钢筋进行加工，确保加工尺寸准确。

（2）钢筋绑扎：按照施工图纸要求，进行钢筋绑扎，确保绑扎牢固、密实。

（3）钢筋连接：采用焊接或机械连接方式，确保连接质量。

2. 混凝土工程（1）混凝土搅拌：严格按照配合比进行混凝土搅拌，确保混凝土质量。

（2）混凝土浇筑：采用分层浇筑、分段施工的方式，确保混凝土密实。

（3）混凝土养护：按照规范要求进行混凝土养护，确保混凝土强度。

3. 砌体工程（1）砖块加工：按照施工图纸要求，对砖块进行加工，确保加工尺寸准确。

（2）砂浆搅拌：严格按照配合比进行砂浆搅拌，确保砂浆质量。

（3）砌筑：按照施工图纸要求，进行砌筑，确保砌体垂直、平整。

4. 细部节点施工（1）门窗安装：按照施工图纸要求，进行门窗安装，确保门窗安装牢固、密封。

（2）墙面抹灰：按照施工图纸要求，进行墙面抹灰，确保墙面平整、垂直。

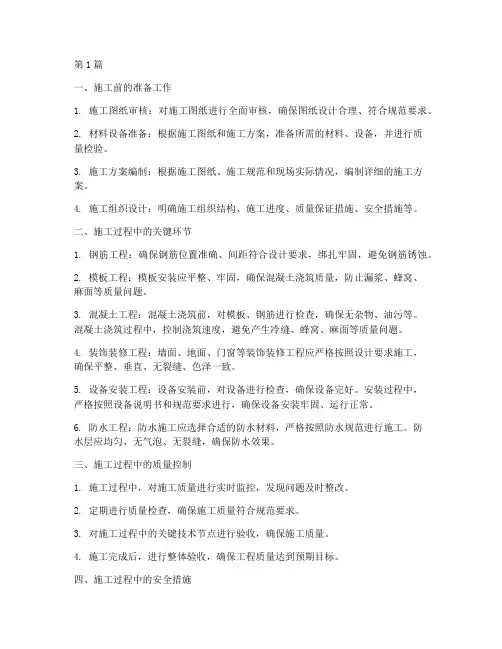

第1篇一、施工前的准备工作1. 施工图纸审核：对施工图纸进行全面审核，确保图纸设计合理、符合规范要求。

2. 材料设备准备：根据施工图纸和施工方案，准备所需的材料、设备，并进行质量检验。

3. 施工方案编制：根据施工图纸、施工规范和现场实际情况，编制详细的施工方案。

4. 施工组织设计：明确施工组织结构、施工进度、质量保证措施、安全措施等。

二、施工过程中的关键环节1. 钢筋工程：确保钢筋位置准确、间距符合设计要求，绑扎牢固，避免钢筋锈蚀。

2. 模板工程：模板安装应平整、牢固，确保混凝土浇筑质量，防止漏浆、蜂窝、麻面等质量问题。

3. 混凝土工程：混凝土浇筑前，对模板、钢筋进行检查，确保无杂物、油污等。

混凝土浇筑过程中，控制浇筑速度，避免产生冷缝、蜂窝、麻面等质量问题。

4. 装饰装修工程：墙面、地面、门窗等装饰装修工程应严格按照设计要求施工，确保平整、垂直、无裂缝、色泽一致。

5. 设备安装工程：设备安装前，对设备进行检查，确保设备完好。

安装过程中，严格按照设备说明书和规范要求进行，确保设备安装牢固、运行正常。

6. 防水工程：防水施工应选择合适的防水材料，严格按照防水规范进行施工。

防水层应均匀、无气泡、无裂缝，确保防水效果。

三、施工过程中的质量控制1. 施工过程中，对施工质量进行实时监控，发现问题及时整改。

2. 定期进行质量检查，确保施工质量符合规范要求。

3. 对施工过程中的关键技术节点进行验收，确保施工质量。

4. 施工完成后，进行整体验收，确保工程质量达到预期目标。

四、施工过程中的安全措施1. 施工现场应设置安全警示标志，提醒施工人员注意安全。

2. 施工人员应穿戴安全帽、安全带等防护用品。

3. 严格遵守施工现场的安全操作规程，确保施工安全。

4. 定期进行安全教育培训，提高施工人员的安全意识。

总之，施工细部工程施工是建筑工程施工的重要组成部分，对工程质量、安全、美观和实用具有重要意义。

在施工过程中，要严格按照规范要求，精心组织、科学施工，确保工程质量达到预期目标。

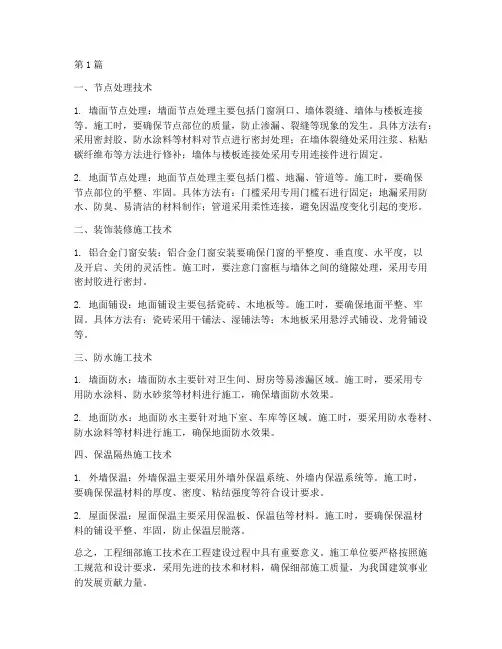

一、节点处理技术1. 墙面节点处理：墙面节点处理主要包括门窗洞口、墙体裂缝、墙体与楼板连接等。

施工时，要确保节点部位的质量，防止渗漏、裂缝等现象的发生。

具体方法有：采用密封胶、防水涂料等材料对节点进行密封处理；在墙体裂缝处采用注浆、粘贴碳纤维布等方法进行修补；墙体与楼板连接处采用专用连接件进行固定。

2. 地面节点处理：地面节点处理主要包括门槛、地漏、管道等。

施工时，要确保节点部位的平整、牢固。

具体方法有：门槛采用专用门槛石进行固定；地漏采用防水、防臭、易清洁的材料制作；管道采用柔性连接，避免因温度变化引起的变形。

二、装饰装修施工技术1. 铝合金门窗安装：铝合金门窗安装要确保门窗的平整度、垂直度、水平度，以及开启、关闭的灵活性。

施工时，要注意门窗框与墙体之间的缝隙处理，采用专用密封胶进行密封。

2. 地面铺设：地面铺设主要包括瓷砖、木地板等。

施工时，要确保地面平整、牢固。

具体方法有：瓷砖采用干铺法、湿铺法等；木地板采用悬浮式铺设、龙骨铺设等。

三、防水施工技术1. 墙面防水：墙面防水主要针对卫生间、厨房等易渗漏区域。

施工时，要采用专用防水涂料、防水砂浆等材料进行施工，确保墙面防水效果。

2. 地面防水：地面防水主要针对地下室、车库等区域。

施工时，要采用防水卷材、防水涂料等材料进行施工，确保地面防水效果。

四、保温隔热施工技术1. 外墙保温：外墙保温主要采用外墙外保温系统、外墙内保温系统等。

施工时，要确保保温材料的厚度、密度、粘结强度等符合设计要求。

2. 屋面保温：屋面保温主要采用保温板、保温毡等材料。

施工时，要确保保温材料的铺设平整、牢固，防止保温层脱落。

总之，工程细部施工技术在工程建设过程中具有重要意义。

施工单位要严格按照施工规范和设计要求，采用先进的技术和材料，确保细部施工质量，为我国建筑事业的发展贡献力量。

一、工程细部施工技术的意义1. 确保结构安全：工程细部施工技术能够确保建筑物各个部位的连接牢固，提高整体结构的稳定性，从而保障建筑物的安全。

认识高层住宅楼各施工工序容及措施工程由地下一层商铺，地上2栋33层标准层住宅成。

建筑面积：总计55253.72m2。

建筑总高均为109.5m。

该工程设计框架剪力墙结构，住宅部分为混凝土剪力墙结构。

抗震设防烈度为6度。

剪力墙抗震等级为三级（框架柱为四级）。

本工程为丙类建筑，结构安全等级为二级。

设计使用耐久年限为50年。

建筑耐火等级为一级。

屋面防水等级为Ⅱ级。

轴线投测到构件上一、钢筋工程新型塑料垫块塑料马凳有效控制了双层钢筋之间的间距塑料马凳有效控制了双层钢筋之间的间距对浇筑混凝土过程中容易受踩踏的部位采用改进过的长铁板凳控制双层钢筋间距，效果良好。

竖向钢筋采用卡具式塑料垫块定位竖向钢筋采用卡具式塑料垫块定位1板底采用塑料垫块控制保护层。

二、模板工程采用木模施工工艺。

模板进场后，首先对模板涂刷清机油，放置一周后使用。

使用前再涂刷非油性脱模剂，能有效保护模板，提高脱模性能，确保混凝土观感质量。

配模时梁柱节点、梁梁节点作为工序控制的重点，对确保混凝土成型后的观感质量非常重要。

楼面模板铺设方法吊模位置采用同强度、等厚度的混凝土垫块控制，确保吊模不下沉。

柱墙模板采用高强螺杆进行加固，确保柱墙断面准确。

外墙上下层接缝处预留模板加固连接件，使其接缝严密。

置连接螺杆外侧固定方式可拆卸连接螺杆上层柱模根部加固示意使用外墙连接件拆模后的接缝效果预埋锥体连接件拔除后的效果梁柱断面采用“步步紧”进行加固，大大降低了劳动强度，有效控制阳角漏浆的质量通病。

步步紧”混凝土外观质量质量责任标识箍筋沉降观测点标高控制线轴线控制线标高控制线施工强调样板带路，抹灰面层各面层均有清晰明确的样板墙。

梁柱节点尺寸准确，线角平直，混凝土接缝平整密实，无掉角、掉皮、漏浆、夹渣现象梁柱接头模板拆模后效果楼梯踏步混凝士后浇带预留洞、盒拉丝杆螺栓孔拉丝杆螺栓孔的堵塞，施工单位通过专用模具操作，达到了表面平整、大小圆度一致。

钢结构安装钢结构的倒角打磨、焊接门洞、构造柱细部填充墙后塞口——采用加膨胀剂的细石混凝土填塞预埋件、预埋导管混凝土地面清灰机剪力墙梯子钢筋运用柱工具钢筋运用剪力墙工具钢筋运用支撑搭设窗洞支撑柱模支撑构造柱模板混凝土墙体中的预留导管、线盒预埋电线管切割墙体后抹灰补平底板钢筋马凳支设底板SBS防水卷材施工钢筋加工：I级钢筋末端需做180°弯钩，弯曲直径D取钢筋直径d的5倍，平直部分长度取钢筋直径d的5倍；箍筋弯钩135°、平直部分长度取10 d。

建筑施工全过程图解、如何看建筑施工图1.建筑施工图的组成部分结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了，所以看懂建筑施工图就显得格外重要。

大体上建筑施工图包括以下部分：图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图（视情况，有多个），节点大样图及门窗大样图，楼梯大样图（视功能可能有多个楼梯及电梯）。

作为一个结构设计师必须认真严谨的把建筑图理一遍，不懂的地方需要向建筑及建筑图上涉及的其他专业请建，要做到绝对明了建筑的设计构思和意图。

2.图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。

门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。

3.建筑设计总说明建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据，比如：建筑物所处位置（结构中用以确定设防列度及风载雪载），黄海标高（用以计算基础大小及埋深桩顶标高等，没有黄海标高，施工中根本无法施工），墙体做法、地面做法、楼面做法...等等做法（用以确定各部分荷载），总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节。

4.建筑平面图建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能、墙体布置、门窗布置、楼梯位置等。

而一层平面图在进行上部结构建模中是不需要的（有架空层及地下室等除外），一层平面图是在做基础时使用，至于如何真正的做结构设计本文不详述，这里只讲如何看建筑施工图。

作为结构设计师在看平面图的同时，需要考虑建筑的柱网布置是否合理，不当之处应该讲出理由说服建筑修改，通常不影响建筑功能及使用效果上的修改，建筑也是会同意修改的，如果建筑不改那就只有哭哭再看图(人家是老大，没办法的...），看建筑平面图，了解了各部分建筑功能，基本上结构上的活荷载取值心中就大致有值了，了解了柱网及墙体门窗的布置，柱截面大小梁高以及梁的布置也差不多有数了，反正有墙的下面一定有梁，除非是甲方自理的隔断，轻质墙也最好是立在梁上.值得一提的是，注意看屋面平面图，通常现代建筑为了外立面的效果，都有层面构架，通常都比较复杂，需要仔细的理解建筑的构思必要的时候咨询建筑或索要效果图，力求使自己明白整个构架的三维形成是什么样子的，这样才不会出错..另外，层面是结构找坡还是建筑找坡也需要了解清楚.5.建筑立面图建筑立面图，是对建筑立面的描述，主要是外观上的效果，提供给结构师的信息，主要就是门窗在立面上的标高布置及立面布置以及立面装饰材料及凹凸变化。

精装修工程细部节点构造标准资料北京安达惠木业有限公司编制:审核:审批:1日总则一、主要编制依据:1、《建筑装饰修工程质量验收规范》GB 50210—20012、《住宅装饰装修工程施工规范》GB 50327—20013、《建筑地面工程质量验收规范》GB 50209—20024、《建筑内部装修设计防火规范》GB 50222—955、《建筑设计防火规范》GBJ 16—87(2001版)6、《房屋建筑制图统一标准》GB/T 50001—20017、《国家建筑标准设计图集》J502—1~3(内装修)二、适用范围:精装修项目(公装家装)通用标准1、墙地面石材铺贴深色系列石材采用32.5米pa普通硅酸盐水泥混合中砂或粗砂,(含泥量不大于3%)1:3配比作为结合层;浅色石材采用32.5米pa白水泥砂浆掺白石屑1:3配比作为结合层或采用专用的石材黏结剂;按产品说明书执行.2、墙地面防水处理应采用柔性防水涂料,须纵、横防水各一遍,以保证防水层密封性.厨卫湿区(如沐浴房、浴缸)的墙面防水高度不低于1800米米,干区的墙面防水高度不低于300米米.3、卫生间结构地面必须作蓄水试验,蓄水由总包负责进行,蓄水试验完成后需由监理、业主、总包单位三方签证后,并以此作为移交(装修施工方)接收手续.楼面排水系统安装完及装修施工的防水层完成后,由装修施工单位再次做蓄水试验,防水层未干前严禁蓄水试验,如蓄水过程中发现水变浑浊或乳白,说明防水层养护时间不够,防水层已被水溶解、破坏,防水失败,须重做.4、石材应做六面防护,石材六面防护须纵、横各一遍,待第一遍防护干了以后开始刷第二遍防护,完全干后铺贴.5、石材面层铺贴前应用专用锯齿状批刀背面刮一层粘结剂,晾干后再刮一层粘结剂进行铺贴.浅色石材应采用白色石材专用粘结剂.6、所有石材外露切割面(除非设计有特殊要求),否则必须进行抛光处理.7、地面石材完成后应进行晶面处理,镜面板材的镜向光泽值亮度要求不低于80光泽单位.8、大理石铺贴时应铲除背面网格布(干挂墙面除外).9、所有型钢规格符合国家标准,热镀锌处理;钢架焊接部位须作二度以上防锈处理;不锈钢石材挂件钢号为202以上、沿海项目需采用304钢号.10、淋浴房挡水条需按设计图纸要求现场弹线,结构楼面预植φ6米米圆钢,间距不大于300米米,在顶端处焊接φ6米米圆钢连接,制模浇捣翻边.翻边处地面应预先凿毛,采用细石砼(瓜子片)浇捣,挡水翻边与墙体交接处应伸入墙体20米米,并与地面统一做防水处理.11、木基层必须进行三防处理,即:防火、防潮、防虫.12、木制品要求工厂加工,现场安装.木皮厚度应不低于60丝,油漆需符合环保要求,阳角收口应在工厂制作完成后现场安装.木制品出厂前背面必须刷防潮漆或贴平衡纸,以防止表面与背面应力不平衡而导致产品变形,安装时不得在表面用枪钉固定.13、房门均须配置一只门吸或门阻,安装位置根据现场实际位置确定. 门套企口边嵌镶橡胶防撞条(色系与木饰面相同或按设计要求).房门配置三只以上合页,安装位置:上部第一合页距门顶边180米米,第二只距第一只200米米—350米米(根据门高度或按比例定),底部一只合页距门底边180米米.门扇上的五金件,如暗藏闭门器、合页、锁孔等开槽、开孔须在工厂油漆完成前开设完毕,严禁在油漆工序完成后进行,以防止油漆饰面损伤、破坏等,同时门的封边不得有暴边、开裂现象.14、吊杆应采用热镀锌成品螺纹杆,间距不大于900米米.吊杆长度大于1200米米,须采用60系主龙骨或Ｌ30x30米米热镀锌角钢作反支撑加固处理.15、主龙骨厚度为1.2米米,间距为800米米—1000米米,主龙骨按房间短跨长度起拱小于3‰.次龙骨壁厚为0.6米米,次龙骨中心间距为300米米x600米米.与墙体收口边龙骨宜采用专业Ｕ形轻钢龙骨而不宜采用木方.16、厨房、卫生间顶面如设计要求为防水石膏板吊顶,均需采用热镀锌50系列直卡式系列轻钢龙骨(A型),低位吊顶采用50系列轻钢龙骨,封单层12米米防水纸面石膏板或双层9.5米米防水纸面石膏板.17、其它空间如设计要求为石膏板吊顶需采用:高位采用单层12米米石膏板铺设,低位采用双层9.5米米石膏板铺设,板材的长边(即包封边)应沿纵向次龙骨铺设.相邻两块石膏板之间应错缝拼接,留缝4—6米米.上下两层石膏板的接缝应错开,不得在同一根龙骨上接缝(即通缝),上下层石膏板接触面须满涂刷白乳胶并用自攻螺丝固定在轻钢龙骨副龙骨上.18、安装石膏板的自攻螺丝钉帽须沉入板面0.5~1.0米米,但不应使纸面破损.钉帽涂防锈漆,待防锈漆干透后,检查是否存有螺钉钉头气孔出现,如有需整改,腻予掺防锈漆补平.石膏板安装前,须核对灯孔与龙骨的位置,严禁灯孔与主、次龙骨位置重叠(在做顶棚总平面图时,应该标注各专业终端设备位置,放线定位把相关位置返于顶棚或落地面,基层龙骨施工时就应该避免位置重叠而切断副龙骨甚至主龙骨).19、吊顶要求采用成品检修孔,规格满足检修要求.20、墙面批灰腻子调入10%清油,平整度和垂直度必须达标,横平竖直; 每个空间再定位放线阶段需“找方正”,确定阴阳角横平竖直.21、墙纸饰面应待平整度及垂直度符合施工要求后,用醇酸清漆满涂于墙面,不少于2遍,但厚度不宜过厚,并采用专业配套墙纸、墙布胶浆粘贴.22、玻璃应采用钢化玻璃,并且所有玻璃制口需四周磨边处理.23、所有需用硅胶收口部位,必须采用与周边同色(或按设计要求)中性防霉硅胶或耐候胶.24、顶棚、墙面乳胶漆标准见另案专题方案.25、顶棚、墙面皮革或布料软硬包标准见另案专题方案.目录第一章地面工程（一）地面石材工程细部构造1.室内普通地面石材施工示意图 (09)2.室内厨卫地面石材施工示意图 (10)3.阳台地面石材(砖)施工示意图 (11)4.地面地漏安装示意图 (12)5.卫生间地漏施工示意图 (13)6.移门淋浴房石材施工示意图 (14)7.开门淋浴房石材施工示意图 (15)8.厨卫门套根部防水施工示意图 (16)9.厨卫门套、门槛石安装示意图1 (17)10.楼梯地面石材饰面示意图 (18)11.石材加厚边施工示意图 (19)（二）木地板地面细部构造1.实木地板铺装示意图01 (20)2.地面木地板与门槛石界面收口节点 (21)第二章:墙面工程(一) 墙面石材饰面细部构造1.石材干挂法施工示意图01 (22)2.墙面石材U型凹槽排版示意图 (23)3.墙面石材阳角收口示意图 (24)4.墙面石材阴角收口示意图 (25)5.石材检修门示意图 (26)6.钢架台盆安装示意图 (27)7.台下柜台盆安装示意图 (28)8.卫生间玻璃隔断与大理石墙面交接施工节点 (29)9.淋浴房门预埋件安装示意图 (30)10.卫生间壁龛施工示意图 (31)11.浴缸石材收口施工示意图01 (32)12.浴缸石材收口施工示意图02 (33)13.浴缸石材收口施工示意图03 (34)14.全窗台橱柜台面翻边施工示意图 (35)15.高窗台橱柜台面翻边施工示意图 (36)16.低窗台橱柜台面翻边施工示意图 (37)(二)墙面木饰面安装示意图1．墙面直板木饰面安装示意图 (38)2．成品门套施工示意图01 (39)4．成品暗门套施工示意图 (41)5．移门示意图01 (42)6．移门示意图02 (43)(三)墙面涂料饰面细部构造1．黏土砖墙面壁纸施工示意图 (44)2．轻质砖墙面壁纸施工示意图 (45)3．轻钢龙骨隔壁纸料施工示意图 (46)4．不同材质隔墙涂料施工示意图 (47)(四)墙面瓷砖饰面细部构造1．墙面瓷砖阴阳角收口示意图 (48)2．墙面石材玻璃木饰面交接示意图 (49)(五)墙面与天花板交接面细部构造1．墙面石材与石膏板天花收口节点 (50)2．门梁部位墙纸收口示意图 (51)(六)隔墙细部构造1．地面隔墙施工示意图 (52)第三章:顶棚工程(一)吊顶细部构造:1．叠级吊顶防开裂示意图 (53)2．窗帘盒木基层接口制作示意图 (54)3．窗帘盒制作示意图 (55)5．弧形暗光槽施工示意图 (57)6．叠级吊顶暗光槽施工示意图 (58)7．吊顶检修口(不上人)示意图01 (59)8．吊顶检修口(不上人)示意图02 (60)9．吊顶检修口(上人)示意图03 (61)11．吊灯安装示意图01 (62)12．吊灯安装示意图02 (63)13．吊灯安装示意图03 (64)14．空调风口安装示意图(侧出底回) (65)15．空调风口安装示意图(底出底回) (66)16．吊顶伸缩缝施工节点 (67)17．淋浴房玻璃隔断吊顶施工节点 (68)工序: 准备工作→弹线→试拼→编号→基层处理→水泥浆结合层→石材专用粘结剂→铺地面石材→灌缝、 擦缝→晶面处理重点说明: 大 理石楼梯施工需按设计图纸要求与现场弹线,线型及防滑条的形式需按设计要求施工.深色石材采 用 32.5 米 pa 普通硅酸盐水泥混合中砂或粗砂,(含泥量不大 于 3%)1:3 配比;浅色系列石材采用 32.5 米 pa 白水泥砂浆掺白石屑 1:3 配比.项目名称 适用范围地面石材工程细部构造 楼梯踏板、洗手台面等名 称 石材加厚边施工示意图 11-1-重点说明: 为保证石材色彩、肌理的美观,台面加厚条与台面同块料中切取,切割时应从背面向上切割,背面与背面 粘结,使得拼缝处密实.项目名称 适用范围木地板地面细部构造名称室内干区客厅、卧室、书房等实木地板铺装示意图 12-1-工序:基层处理→标高定位→套浆处理→细石砼浇捣、找平→铺贴防潮膜→铺实木地板 重点说明:1．地面找平后平整度 需符合国家有关要求,且达到一定的干燥度 方可铺贴. 2．基层板铺设时应在建筑地面上铺塑料防潮薄膜,接口处互叠用胶布粘贴,防止水气进入.项目名称 适用范围木地板地面细部构造名 称 地面木板与门槛石界面收口节点图 13石材与木地板、石材与铝框、木地板与铝框-1-重点说明: 地板与石材围边交接处需预留 3 米米地板伸缩缝,采用与地板同色系的耐候胶填缝.为防止成品受污染 及控制胶缝宽度 直度 ,打胶时需先用美纹纸定位.项目名称 适用范围墙面石材饰面细部构造名称室内大 厅、电梯厅等公共空间石材干挂法施工示意图 14-1-工序:防控制线→石材排板放线→预排石材→打膨胀螺栓→安装钢骨架→安装调节片→石材开槽→石材安 装→石材填缝处理重点说明: 1．所有型钢规格符合国家标准,热镀锌处理,焊接部位做防锈处理.不锈钢石材挂件钢号为 202 以上、沿 海项目需采用 304 钢号连接配件. 2．石材厚度 要求在 20 米米以上,2500 米米高以内的墙体,竖向需采用 5 号槽钢,横向采用 40 米米×40 米米型角钢,间距根据石材的横缝排版确定,2500 米米高以上的墙体,竖向需采用 8 号槽钢,横向采 50 米米×5 米米型角钢,间距根据石材的横缝排版确定.项目名称 适用范围墙面石材饰面细部构造名称室内大 厅、电梯厅、卫生间等墙面墙面石材 U 型凹槽排版示意图 15-1-重点说明: 石材墙面横缝,需根据人体的视线高度 排布项目名称 适用范围墙面石材饰面细部构造名称室内大 厅、电梯厅、卫生间等墙面墙面石材阳角收口示意图 16-1-重点说明: 墙面石材阳角收口均需 45 度 拼接对角处理;待墙面石材全部铺贴完成后,须调制与石材同色的云石胶 作勾缝处理,勾缝必须严密;墙面石材阳角按设计要求加工.项目名称 适用范围墙面石材饰面细部构造名称室内大 厅、电梯厅、卫生间等墙面墙面石材阴角收口示意图 17-1-重点说明: 石材墙面有横缝时(如 V 字缝、凹槽)时,阴角收口均需 45°(角度 稍小 于 45°,以利于拼接)拼接对角 处理,应在工厂内加工完成.项目名称 适用范围墙面石材饰面细部构造 室内电梯厅、大 厅、走道等名称石材检修门示意图 18-1-重点说明: 1．石材暗门需采用热镀锌角钢,角钢大 小 及滚珠轴承大 小 根据门体的自重选定,焊接部位作防锈 处理. 2．石材干挂或安装、门边、框边切割面需抛光处理,钢架面采用防潮板包封.为防止门与边框碰撞,会使 石材破损,需在门与框之间安装限位链.项目名称 适用范围墙面石材饰面细部构造 卫生间下装台盆名 称 钢架台盆安装示意图 19-1-工序:放样→管线安装→基架焊接→基架墙面固定→石材工厂加工→台盆固定→现场安装 重点说明:1．台盆铁架须采用国标镀锌角钢,焊接处做防锈处理. 2．为便于台盆拆卸检修,台盆固定于固定构件上,固定构件与石材垫块用不锈钢或镀锌螺栓固定,垫块背面及台面背面粘结部位需经打毛处理用大 理石胶粘结固定,台盆与固定构件连接处需用橡皮垫 块,台盆与台面板下沿口用耐候胶密封.项目名称 适用范围墙面石材饰面细部构造 卫生间下装台盆名 称 台下柜台盆安装示意图 20-1-。

建筑工程细部节点构造标准做法
在建筑工程中，细部节点的构造是非常重要的，它决定了
整个结构的稳定性和安全性。

以下是一些常见的细部节点
构造的标准做法：
连接件选择：在细部节点的构造中，使用合适的连接件是
非常重要的。

合适的连接件可以确保节点的强度和刚度。

一般常用的连接件有螺栓连接、焊接和铆接等。

清晰的构造图纸：在进行细部节点构造前，需要有清晰的
构造图纸。

构造图纸应包括详细的细节尺寸、连接方式和
连接件规格等信息，以确保节点的准确构造。

材料的选择：在细部节点构造中，选择合适的材料非常重要。

材料的强度、耐久性和防腐性等特性需要考虑到节点
的使用环境和负载条件。

横向和纵向的连接：在细部节点构造中，横向和纵向的连
接应该考虑到节点的受力情况。

横向的连接可以使用焊接、螺栓连接或者钢筋混凝土节点等方式，而纵向的连接可以
使用钢筋等材料加固。

强化和加固：在一些需要额外强化和加固的节点上，可以
使用钢板、加筋板等材料进行增强，以提高节点的承载能
力和刚度。

考虑施工工艺：在进行细部节点构造时，需要考虑施工工艺。

确保施工过程中能够正确连接、安装和固定节点，以确保节点的质量和稳定性。

符合相关标准：在进行细部节点构造时，需要符合相关的国家建筑标准和规范。

这些标准和规范包括节点的尺寸、连接件的选择和使用、施工工艺等方面的要求。

总之，细部节点的构造标准做法是确保建筑工程的结构安全和稳定的重要环节。

以上所提到的是一些常见的标准做法，但具体要根据具体的工程需求和设计要求进行适当调整。

施工图基本知识图解一、基本知识1、标高1.1绝对标高亦称绝对高程或海拔高度,我国把青岛附近黄海的平均海平面定为绝对标高的零点,全国各地的标高均以此为基准。

1.2标高是把某地点对应的绝对标高定义为±0.000，(如名辉12#楼27.5)也称相对标高。

建筑中一般与一层室内地面对应的绝对标高为±0.000标高。

2、指北针针尖指向是北向，表示图纸上建筑物相对于北向的座向，看图方向一般按上北下南，左西右东的看图方向。

3、定位轴线3.1定位轴线是用以确定主要结构位置的线，如确定建筑的开间或柱距，进深或跨度的线称为定位轴线。

3.2标注在图样的下方与左侧，横向编号应用阿拉伯数字，从左至右顺序编写，竖向编号应用大写拉丁字母，从下至上顺序编写。

拉丁字母的I、O、Z不得用做轴线编号。

因为为了区分1、0、2等数字,只是为了避免不必要的混淆而已,GB/T50001-2001 房屋建筑制图统一标准也规定了的,不能使用。

3.3 附加定位轴线的编号，应以分数形式表示，并应按下列规定编写:两根轴线间的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号。

4、剖视的剖切符号4.1剖切符号分为两种，一种是“剖切视图符号”，一种是“剖面图(又叫断面图)符号”。

剖切视图除了断面，还包括能看见的后面的投影。

剖面图(断面图)仅仅表示断面形状，不画后面还能看见的其他投影像。

4.2 ∟的粗实线符号是剖切视图符号,字母/数字朝哪边,表示向哪边看。

断面剖切符号是一根长细线通过剖切位置，断面剖切符号标示中，标注数字在那边,就朝那边看。

(示例)5、索引符号与详图符号在施工图中,有时会因为比例问题而无法表达清楚某一局部,为方便施工需另画详图.一般用索引符号注明画出详图的位置、详图的编号以及详图所在的图纸编号。

6、引出线6.1引出线是对图样上某些部位引出做文字说明、尺寸标注和索引详图等用的，以细实线绘制。

6.2文字说明宜注写在横线的上方，也可注写在横线的端部。
