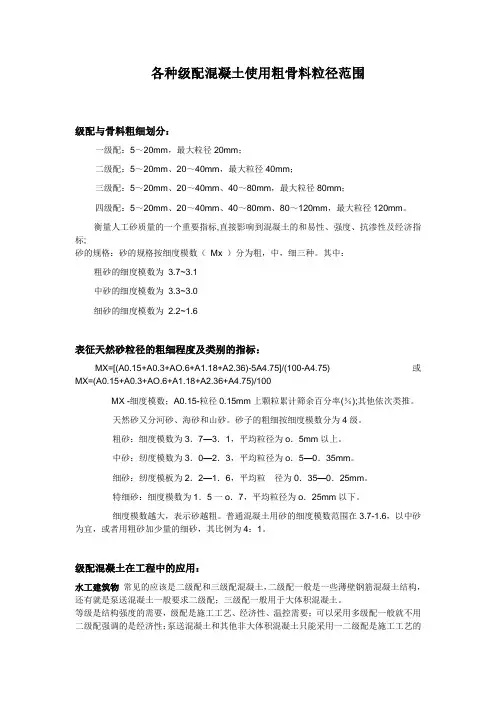

各种级配混凝土使用粗骨料粒径范围级配与骨料粗细划分：一级配：5～20mm，最大粒径20mm；二级配：5～20mm、20～40mm，最大粒径40mm；三级配：5～20mm、20～40mm、40～80mm，最大粒径80mm；四级配：5～20mm、20～40mm、40～80mm、80～120mm，最大粒径120mm。
衡量人工砂质量的一个重要指标,直接影响到混凝土的和易性、强度、抗渗性及经济指标;砂的规格：砂的规格按细度模数（Mx ）分为粗，中，细三种。
其中：粗砂的细度模数为3.7~3.1中砂的细度模数为3.3~3.0细砂的细度模数为2.2~1.6表征天然砂粒径的粗细程度及类别的指标：MX=[(A0.15+A0.3+AO.6+A1.18+A2.36)-5A4.75]/(100-A4.75)或MX=(A0.15+A0.3+AO.6+A1.18+A2.36+A4.75)/100MX -细度模数；A0.15-粒径0.15mm上颗粒累计筛余百分率(％);其他依次类推。
天然砂又分河砂、海砂和山砂。
砂子的粗细按细度模数分为4级。
粗砂：细度模数为3．7—3．1，平均粒径为o．5mm以上。
中砂：纫度模数为3．0—2．3，平均粒径为o．5—0．35mm。
细砂：纫度模板为2．2—1．6，平均粒径为0．35—0．25mm。
特细砂：细度模数为1．5一o．7，平均粒径为o．25mm以下。
细度模数越大，表示砂越粗。
普通混凝土用砂的细度模数范围在3.7-1.6，以中砂为宜，或者用粗砂加少量的细砂，其比例为4：1。
级配混凝土在工程中的应用：水工建筑物常见的应该是二级配和三级配混凝土，二级配一般是一些薄壁钢筋混凝土结构，还有就是泵送混凝土一般要求二级配；三级配一般用于大体积混凝土。
等级是结构强度的需要，级配是施工工艺、经济性、温控需要；可以采用多级配一般就不用二级配强调的是经济性；泵送混凝土和其他非大体积混凝土只能采用一二级配是施工工艺的需求；混凝土重力坝、拱坝采用的四级配又是温控和经济性的需求。
商品混凝土骨料级配标准一、前言混凝土是建筑领域中广泛应用的一种材料，而混凝土的品质又直接关系到建筑的安全性和使用寿命，因此，混凝土骨料的质量也显得非常重要。
商品混凝土骨料级配标准是指在商业生产中，按照一定的规范和要求进行骨料的筛分，以保证其质量稳定和合格性。
本文将详细阐述商品混凝土骨料级配标准的具体内容和要求。
二、骨料级配的概念骨料级配是指对原料骨料进行筛分，按照一定的比例配制出不同粒径的骨料，以达到满足混凝土强度和使用要求的目的。
骨料级配是混凝土配合比设计的关键因素之一，其好坏直接影响混凝土的品质。
三、商品混凝土骨料级配标准的分类商品混凝土骨料级配标准按照不同的使用要求和应用场合，可以分为以下几类：1.粗骨料级配标准：适用于路面、桥梁、机场跑道、堤坝、渠道等大型基础工程的混凝土骨料，其粒径一般大于5mm。
2.中骨料级配标准：适用于一般结构、板、墙、柱等建筑物的混凝土骨料，其粒径一般在5mm至2.36mm之间。
3.细骨料级配标准：适用于精细结构、路面、高强度混凝土等场合的混凝土骨料，其粒径一般小于2.36mm。
四、商品混凝土骨料级配标准的要求1.骨料的物理性质要符合国家相关标准，例如：骨料的容重、吸水率、含泥量、含尘量等。
2.骨料的级配要符合相应的标准，以保证混凝土的强度和质量稳定。
例如：在中骨料级配中，应该控制粒径在5mm至2.36mm之间的骨料的含量在60%至80%之间。
3.骨料的形状要符合相应的标准，以保证混凝土的流动性和密实性。
例如：在中骨料级配中，应该控制含有平板和长条形状骨料的比例，以保证混凝土的流动性。
4.骨料的色泽要符合相应的标准，以保证混凝土的美观度。
例如：在细骨料级配中，应该控制含有色差较大的骨料的比例，以保证混凝土的颜色均匀。
五、商品混凝土骨料级配标准的检验方法1.骨料的容重：按照GB/T 14684-2011《矿物质骨料容重和吸水率测定方法》进行测定。
2.骨料的吸水率：按照GB/T 14684-2011《矿物质骨料容重和吸水率测定方法》进行测定。
粗骨料应选用级配合理、粒形良好、质地均匀坚固、线胀系数小的洁净碎石，也可采用碎卵石或卵石，不宜采用砂岩碎石，且岩石抗压强度与混凝土强度等级之比不应小于1.5。
在混凝土中,砂、石起骨架作用,称为骨料或集料，其中粒径大于4.75 mm 的骨料称为粗骨料。
普通混凝土常用的粗骨料有碎石及卵石两种。
碎石是天然岩石、卵石或矿山废石经机械破碎、筛分制成的，粒径大于4.75 mm 的岩石颗粒。
卵石是由自然风化、水流搬运和分选、堆积而成的、粒径大于4.75 mm的岩石颗粒。
卵石和碎石颗粒的长度大于该颗粒所属相应粒级的平均粒径2.4倍者为针状颗粒；厚度小于平均粒径0.4倍者为片状颗粒（平均粒径指该粒级上、下限粒径的平均值）。
混凝土用粗骨料的技术要求有以下几方面：1.颗粒级配及最大粒径粗骨料中公称粒级的上限称为最大粒径。
当骨料粒径增大时，其比表面积减小，混凝土的水泥用量也减少，故在满足技术要求的前提下，粗骨料的最大粒径应尽量选大一些。
在钢筋混凝土工程中，粗骨料的粒径不得大于混凝土结构截面最小尺寸的1/4，并不得大于钢筋最小净距的3/4。
对于混凝土实心板，其最大粒径不宜大于板厚的1/3，并不得超过40mm。
泵送混凝土用的碎石，不应大于输送管内径的1/3，卵石不应大于输送管内径的2/5。
2.有害杂质粗骨料中所含的泥块、淤泥、细屑、硫酸盐、硫化物和有机物都是有害杂质,其含量应符合国家标准GB/T14685－2011《建筑用卵石、碎石》的规定。
另外粗骨料中严禁混入煅烧过的白云石或石灰石块。
3.针、片状颗粒粗骨料中针、片状颗粒过多，会使混凝土的和易性变差，强度降低，故粗骨料的针、片状颗粒含量应控制在一定范围内。
3.粗骨料普通混凝土常用的粗骨料有碎石和卵石。
由天然岩石或卵石经破碎、筛分而得的,粒径大于5mm的岩石颗粒,称为碎石或碎卵石。
岩石由于自然条件作用而形成的,粒径大于5mm的颗粒,称为卵石。
配置混凝土时所采用的粗骨料,应满足《建筑用碎石、卵石》(GB/T 14685-2001) 的要求。
