轴承钢的热处理工艺

轴承钢珠热处理
轴承钢珠热处理是一种重要的工艺过程，它对轴承钢珠的质量和性能有着直接影响。

热处理的目的是通过改变钢珠的组织结构和性质，提高其强度、硬度、耐磨性、耐腐蚀性等方面的性能，从而满足不同领域的使用要求。

常用的热处理方法包括调质、淬火、回火、正火、淬硬和退火等。

其中，调质是最常见的一种方法，它通过将轴承钢珠加热到适当的温度，使其组织转变为马氏体，然后迅速冷却，使钢珠表层具有高强度和硬度，内部则具有一定的韧性和塑性。

淬火是一种快速冷却的方法，它可以使钢珠表面硬度大幅度提高，但同时也会使其脆性增加，因此需要进行回火处理来提高其韧性。

正火是一种缓慢冷却的方法，它可以使钢珠组织结构更为均匀，提高其强度和韧性。

除了上述常用的热处理方法，还有一些新型的热处理技术正在不断发展，如等离子渗碳、高能束处理、激光处理等。

这些技术具有加工效率高、处理效果好、环保等优点，将在未来得到广泛应用。

在进行轴承钢珠热处理时，需要严格控制加热温度、冷却速度、保温时间等参数，以保证处理效果和产品质量。

同时，还需注意保护环境和节约能源，避免环境污染和能源浪费。

- 1 -。

高碳铬轴承钢滚动轴承零件热处理技术条件高碳铬轴承钢滚动轴承零件热处理技术条件热处理是一项重要的工艺，在高碳铬轴承钢滚动轴承零件的生产过程中起着至关重要的作用。

通过适当的热处理工艺条件，可以显著改善轴承零件的性能，提高其耐磨性、耐疲劳性和寿命，从而保障其在各种工况下的可靠运行。

首先，对于高碳铬轴承钢滚动轴承零件的热处理，要合理选择热处理温度。

一般来说，淬火温度应在750-800摄氏度之间，保温时间应根据轴承零件的厚度和尺寸进行合理调整。

淬火温度过高会导致过度退火，降低轴承零件的硬度和强度，而淬火温度过低又会使得淬透性变差，影响轴承零件的整体性能。

其次，对于高碳铬轴承钢滚动轴承零件的热处理，要注意适当的淬火介质的选择。

一般来说，可以选择水作为淬火介质，但也要根据具体情况进行调整。

如果轴承零件较大或形状复杂，可以选择油或沥青作为淬火介质，以保证零件的均匀淬火效果。

另外，高碳铬轴承钢滚动轴承零件的回火工艺也是十分重要的环节。

回火可以消除淬火过程中产生的应力，减少零件的脆性，提高其韧性。

一般来说，回火温度在150-250摄氏度之间，保温时间要根据零件的硬度和尺寸进行合理调整。

此外，对于高碳铬轴承钢滚动轴承零件的热处理，要注意在整个热处理过程中的冷却速度控制。

快速冷却可以使轴承零件达到良好的淬火效果，但过快的冷却速度也会增大零件的应力，导致开裂和变形的风险。

因此，冷却速度要根据具体的轴承零件尺寸和形状进行适当调整，以保证零件的质量和性能。

总而言之，高碳铬轴承钢滚动轴承零件的热处理技术条件包括合理选择热处理温度、淬火介质的选择、回火工艺以及冷却速度的控制。

只有在合适的工艺条件下进行热处理，才能确保高碳铬轴承钢滚动轴承零件具有良好的性能和可靠性。

因此，在实际生产中，我们必须严格按照相应的技术条件进行热处理操作，并进行必要的监控和测试，以确保最终产品的质量和性能达到要求。

GCr15轴承钢球的热处理工艺及缺陷分析摘要：本论文重点对GCr15轴承钢球热处理工艺的设计进行了讨论，同时对热处理后其可能存在的热处理工艺缺陷进行了分析。

钢球在不同热处理工艺下虽然都能达到其使用要求，但所需的成本却大不相同，因此在满足其使用要求的同时也应该注意生产成本。

热处理常常因操作、原材料等产生缺陷，但只要有正确的热处理工艺并严格按工艺进行加工热处理缺陷也是可以避免的，即使产生了缺陷也可以采取相应的措施及时修复缺陷。

关键词：GCr15 轴承钢球热处理设计热处理工艺热处理缺陷引言滚动轴承是机械工业十分重要的基础标准件之一;滚动轴承依靠元件间的滚动接触来承受载荷，与滑动轴承相比:滚动轴承具有摩擦阻力小、效率高、起动容易、安装与维护简便等优点。

缺点是耐冲击性能较差、高速重载时寿命低、噪声和振动较大。

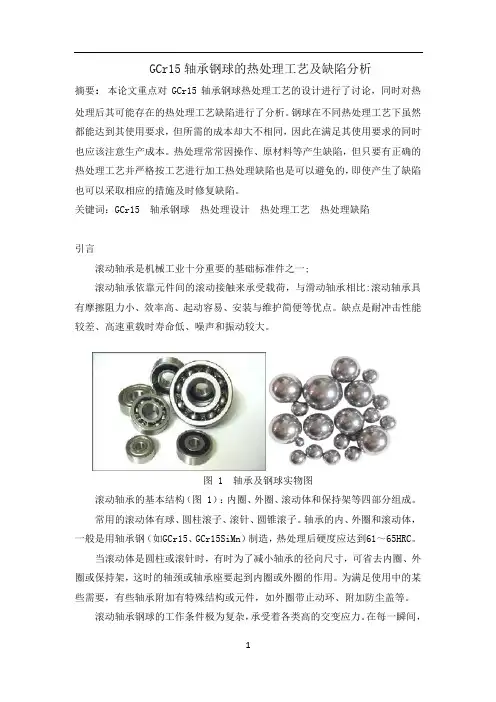

图 1 轴承及钢球实物图滚动轴承的基本结构（图 1）：内圈、外圈、滚动体和保持架等四部分组成。

常用的滚动体有球、圆柱滚子、滚针、圆锥滚子。

轴承的内、外圈和滚动体，一般是用轴承钢（如GCr15、GCr15SiMn）制造，热处理后硬度应达到61～65HRC。

当滚动体是圆柱或滚针时，有时为了减小轴承的径向尺寸，可省去内圈、外圈或保持架，这时的轴颈或轴承座要起到内圈或外圈的作用。

为满足使用中的某些需要，有些轴承附加有特殊结构或元件，如外圈带止动环、附加防尘盖等。

滚动轴承钢球的工作条件极为复杂，承受着各类高的交变应力。

在每一瞬间，只有位于轴承水平面直径以下的那几个钢球在承受载荷，而且作用在这些钢球的载荷分布也不均匀。

力的变化由零增加到最大，再由最大减小到零，周而往复得增大和减小。

在运转过程中，钢球除受到外加载荷外，还受到由于离心力所引起的载荷，这个载荷随轴承转速的提高而增加。

滚动体与套圈及保持架之间还有相对滑动，产生相对摩擦。

滚动体和套圈的工作面还受到含有水分或杂质的润滑油的化学侵蚀。

在某些情况下，轴承零件还承受着高温低温和高腐蚀介质的影响。

滚动轴承的热处理加工工艺：对于轴承，通过热处理可以具备以下性能：高的接触疲劳性，用于抵抗疲劳破坏能延长寿命；高的耐磨性，防止过早磨损，使轴承精度和旋转精度下降，影响机器运转，寿命下降；高的弹性极限，防止在接触应力下发生塑性变形；合适的硬度，能保证轴承的寿命；一定的韧性；良好的尺寸稳定性，防止轴承零件因内在组织或应力变化导致精度丧失；较高的尺寸精度；一定的抗腐蚀性和良好的工艺性（冷、热成形性，热处理性能、机械加工性能等）。

对于大多数滚动轴承钢，其热处理工艺主要为球化退火、淬火和低温回火。

球化退火：一般作为预备热处理，钢经锻造后空冷，所得组织是片层状珠光体与网状渗碳体，这种组织硬而脆，难以切削加工，在淬火过程中也容易变形和开裂。

经球化退火后，可得到球状珠光体组织，其中的渗碳体呈球状颗粒，弥散分布在铁素体基体上，不仅硬度低，便于切削加工，而且在淬火加热时，奥氏体晶体不易长大，冷却时工件变形和开裂倾向小。

淬火：淬火时采用较低的淬火温度，即下限的温度，以减少应力和残余奥氏体量，淬火介质的温度不能过高，一般为室温。

低温回火：冷处理后在进行低温及长时间的回火,以及减少应力，并获得M，以保证高硬度和高耐磨性以我国目前常用的GCr15为例：1.淬火：查相关资料，GCr15采用加热到650然后保温一段时间，再继续升温直到（820～840℃），在冷油介质中冷却。

图 12.深冷和回火采用淬火冷却以后（-75～78℃，3h）的冷处理可以使淬火后的残余奥氏体继续转变为马氏体，减少了残余奥氏体量。

冷处理后的低温回火（150～160，3h）是为了减小冷处理时所产生的内应力。

150～160℃3h时间/h冷处理-75～78℃，3h 图 23.低温人工时效和去应力退火采用低温回火处理以后，再进行（110～120℃，36h ）的长时间低温人工时效处理，有利于冷处理后尚存的极少的残余奥氏体得到稳定，并且还可以使马氏体正方度和残余应力减低至最小程度，获得高的硬度和耐磨性。
