燃烧器工作原理及调整方法燃烧器是一种常见的热能设备，其主要作用是将燃料和空气混合，并在燃烧室中进行燃烧，产生高温和高压的燃气，以满足工业和家庭生活中的热能需求。

本文将介绍燃烧器的工作原理以及调整方法，以帮助读者更好地理解和运用燃烧器。

一、燃烧器工作原理燃烧器的工作原理可以简单分为燃料供给系统、空气供给系统以及点火系统。

1. 燃料供给系统燃料供给系统主要负责将燃料引入燃烧器。

常见的燃料包括天然气、液化石油气和柴油等。

燃烧器通过喷嘴或喷管将燃料喷入燃烧室中，同时通过燃料调节阀控制燃料的流量。

燃料供给系统还包括燃料泵、燃料过滤器和燃料加热器等辅助设备，以确保燃料的顺畅供给和燃烧的稳定性。

2. 空气供给系统空气供给系统主要负责将空气引入燃烧室，与燃料混合进行燃烧。

空气供给系统通常包括风扇、进气管道和空气调节阀等组成部分。

通过调整风扇的转速和空气调节阀的开度，可以控制空气的流量和压力，以满足燃烧过程中所需的氧气含量。

3. 点火系统点火系统主要负责在燃烧室中点燃混合气体。

常见的点火方式包括电火花点火和火焰点火两种。

电火花点火通过高压电流产生火花，点燃燃料和空气混合气体。

火焰点火则是通过提供一个明火点火源，在燃烧室中点燃混合气体。

点火系统的可靠性和稳定性对燃烧器的正常运行起着重要作用。

二、燃烧器调整方法在实际应用中，燃烧器的调整是一个重要的环节，可以通过调整燃料和空气的供给来达到理想的燃烧效果和能量利用效率。

以下是一些常用的燃烧器调整方法：1. 调整燃料供给量通过调整燃料调节阀的开度来控制燃料的供给量。

通常情况下，燃料的供给量应根据燃烧能力的需求进行调整，既不能过多浪费燃料，也不能导致燃烧不充分。

合理的燃料供给量可以保证燃烧器的高效运行。

2. 调整空气供给量通过调整空气调节阀的开度和风机的转速来控制空气的供给量。

空气供给量的调整对燃烧的稳定性和效果具有重要影响。

过多的空气会导致稀释效果，减低燃烧室温度；过少的空气则会导致燃烧不完全和烟气排放。

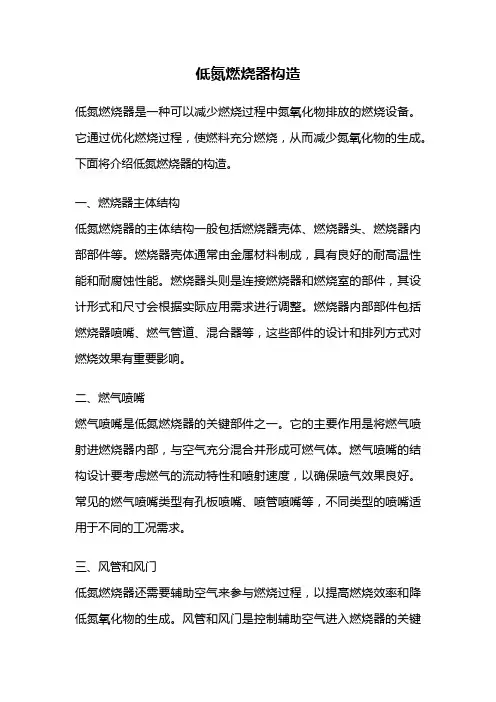

低氮燃烧器构造低氮燃烧器是一种可以减少燃烧过程中氮氧化物排放的燃烧设备。

它通过优化燃烧过程，使燃料充分燃烧，从而减少氮氧化物的生成。

下面将介绍低氮燃烧器的构造。

一、燃烧器主体结构低氮燃烧器的主体结构一般包括燃烧器壳体、燃烧器头、燃烧器内部部件等。

燃烧器壳体通常由金属材料制成，具有良好的耐高温性能和耐腐蚀性能。

燃烧器头则是连接燃烧器和燃烧室的部件，其设计形式和尺寸会根据实际应用需求进行调整。

燃烧器内部部件包括燃烧器喷嘴、燃气管道、混合器等，这些部件的设计和排列方式对燃烧效果有重要影响。

二、燃气喷嘴燃气喷嘴是低氮燃烧器的关键部件之一。

它的主要作用是将燃气喷射进燃烧器内部，与空气充分混合并形成可燃气体。

燃气喷嘴的结构设计要考虑燃气的流动特性和喷射速度，以确保喷气效果良好。

常见的燃气喷嘴类型有孔板喷嘴、喷管喷嘴等，不同类型的喷嘴适用于不同的工况需求。

三、风管和风门低氮燃烧器还需要辅助空气来参与燃烧过程，以提高燃烧效率和降低氮氧化物的生成。

风管和风门是控制辅助空气进入燃烧器的关键部件。

风管将外部空气引入燃烧器内部，而风门则调节空气的流量和进气位置。

优化风管和风门的设计可以实现辅助空气的均匀分布，提高燃烧效果。

四、混合器混合器是将燃气和空气充分混合的设备。

它通常由多个喷嘴和导流板组成，通过引导和分散气流来实现燃气和空气的混合。

混合器的设计要考虑到燃气和空气的流动速度、角度和分布均匀性等因素，以确保混合效果良好。

五、点火装置低氮燃烧器的点火装置通常采用电气点火方式。

点火装置的主要作用是在燃气和空气混合后，提供一个可靠的点火源，使混合气体快速燃烧起来。

点火装置通常由点火电极、高压发电机和控制系统等组成，通过高压电弧点火的方式实现燃烧器的点火。

低氮燃烧器的构造包括燃烧器主体结构、燃气喷嘴、风管和风门、混合器以及点火装置等部件。

这些部件通过精心设计和组合，可以实现燃烧过程的优化，减少氮氧化物的排放。

低氮燃烧器在工业生产和环保方面发挥着重要作用，对于提高燃烧效率、降低污染物排放具有重要意义。

燃烧器检修工序及质量标准
1、燃烧器结构
煤粉喷燃器，为四角布置、切向燃烧、宽调节比、上下浓淡分离摆动式燃烧器，共设A、B、C、D、E五层煤粉喷嘴，，八层二次风喷嘴，其中三层设燃油喷嘴，分别布置在AB、BC、DE层之间。

二层OFA 喷嘴，一层SOFA喷嘴。

二次风的风口与五个煤粉喷燃层呈均匀配风方式间隔布置，顶部设有独立的二次风口。

燃烧器的调整是通过煤粉喷嘴的上下摆动来完成的。

摆动的控制是通过设置在四个角的驱动装置来带动每个角风箱中的连杆和曲柄来实现的。

其中煤粉喷嘴上下摆动的角度为±27·，二次风喷嘴上下摆动的角度为±30·。

煤粉喷燃器由包括煤粉摆动喷嘴、煤粉喷管、浓淡分离隔板、二次风导流板和摆动连杆，除导流板和连杆外，其余部件均为耐热不锈钢，喷嘴与喷管用销子连接，隔板与喷管用螺栓连接。

二次风喷嘴直接用销子固定在两侧护板上。

整个燃烧器的保护采用两侧水冷套结构。

一、二次风喷管可作上下摆动，且在每一摆动连杆机构上均设有保险销，一旦整个机构中的某一连杆发生卡涩现象，则会使相应的保险销先断裂，以保护其它连杆，并能使其它连杆继续工作。

由于燃烧器的各个部件均为销子和螺栓连接，因此可根据损坏的情况更换不同的部件，便于检修。

2、燃烧器检修。

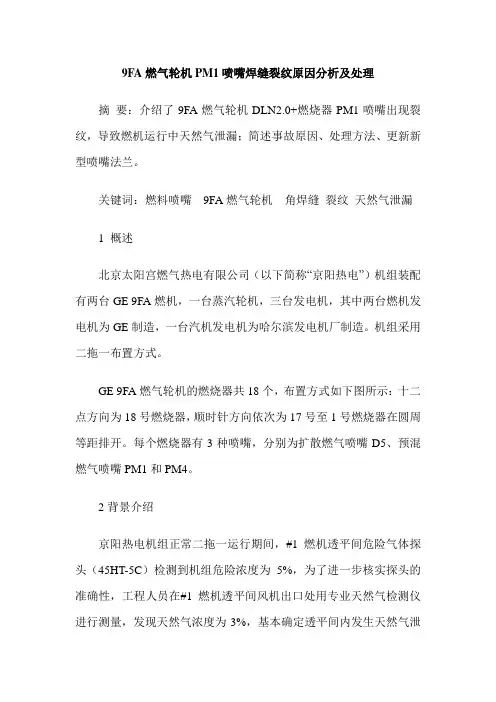

9FA燃气轮机PM1喷嘴焊缝裂纹原因分析及处理摘要：介绍了9FA燃气轮机DLN2.0+燃烧器PM1喷嘴出现裂纹，导致燃机运行中天然气泄漏；简述事故原因、处理方法、更新新型喷嘴法兰。

关键词：燃料喷嘴9FA燃气轮机角焊缝裂纹天然气泄漏1 概述北京太阳宫燃气热电有限公司（以下简称“京阳热电”）机组装配有两台GE 9FA燃机，一台蒸汽轮机，三台发电机，其中两台燃机发电机为GE制造，一台汽机发电机为哈尔滨发电机厂制造。

机组采用二拖一布置方式。

GE 9FA燃气轮机的燃烧器共18个，布置方式如下图所示：十二点方向为18号燃烧器，顺时针方向依次为17号至1号燃烧器在圆周等距排开。

每个燃烧器有3种喷嘴，分别为扩散燃气喷嘴D5、预混燃气喷嘴PM1和PM4。

2背景介绍京阳热电机组正常二拖一运行期间，#1燃机透平间危险气体探头（45HT-5C）检测到机组危险浓度为5%，为了进一步核实探头的准确性，工程人员在#1燃机透平间风机出口处用专业天然气检测仪进行测量，发现天然气浓度为3%，基本确定透平间内发生天然气泄漏。

由于#1燃机刚刚更换#5、#6燃烧器，工程人员很快确认裂纹位置仍然为#5、#6燃烧器PM1喷嘴节流孔板下游反法兰区域。

裂纹位置如下图1所示：3 异常原因分析由于刚刚更换过两个燃烧器，这次又是PM1喷嘴同样位置焊缝裂纹导致天然气泄漏的事故，因此，此次事故与#5、#6燃烧器本身的焊接质量无直接关系，基本可以断定：燃机喷嘴PM1结构存在设计缺陷。

由图1我们可以看出，PM1喷嘴法兰的焊缝为角焊缝，且裂纹多次出现在焊缝处，证明其角焊缝设计不能满足现场要求。

下面就角焊缝的强度进行详细说明。

燃机在运行期间燃烧器是静止状态的，那么我们可以认为在静载荷条件下，角焊缝只是在切应力作用下破坏的，因此其强度应按切应力进行计算。

在角焊缝中，最容易发生破坏的位置是喉部，通常以45°作为其有效面积。

图3 角焊缝计算高度的定义以表示等边三角型的直角边，表示焊缝的计算高度，那么可以得出4 处理与防范考虑到PM1喷嘴原始设计缺陷，工程人员根据以上数据计算将角焊缝改为对接焊缝连接，如下图4。
