航空发动机结构练习题库(二)

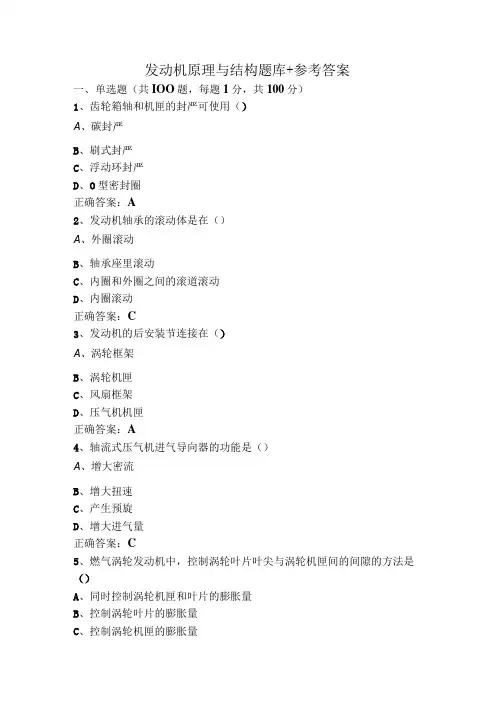

发动机原理与结构题库+参考答案一、单选题（共IOO题，每题1分，共100分）1、齿轮箱轴和机匣的封严可使用（）A、碳封严B、刷式封严C、浮动环封严D、O型密封圈正确答案：A2、发动机轴承的滚动体是在（）A、外圈滚动B、轴承座里滚动C、内圈和外圈之间的滚道滚动D、内圈滚动正确答案：C3、发动机的后安装节连接在（）A、涡轮框架B、涡轮机匣C、风扇框架D、压气机机匣正确答案：A4、轴流式压气机进气导向器的功能是（）A、增大密流B、增大扭速C、产生预旋D、增大进气量正确答案：C5、燃气涡轮发动机中，控制涡轮叶片叶尖与涡轮机匣间的间隙的方法是（）A、同时控制涡轮机匣和叶片的膨胀量B、控制涡轮叶片的膨胀量C、控制涡轮机匣的膨胀量D、控制涡轮轴的膨胀量正确答案：C6、气体或液体的静温是（）的测量A、热量B、压力C、能量D、速度正确答案：A7、燃气涡轮喷气发动机的推力与流过发动机的空气流量之比称为（）A、单位推力B、压力比C、推重比D、流量比正确答案：A8、每个转子只能有一个止推支点，这是因为（）A、转子上的止推支点只能承受转子的轴向负荷B、转子上的止推支点除承受转子的轴向负荷，径向负荷外，还决定了转子相对机匣的轴向位置C、只有转子上的止推支点决定了转子相对机匣的轴向位置D、转子上的止推支点只能承受转子的径向负荷正确答案：B9、燃气涡轮发动机使用合成滑油，应避免长时间与（）接触Λ^金属材料B、铝合金材料C、钢和铜D、皮肤正确答案：D10、轴流式压气机转速减小而偏离设计值时，压气机增压比（）A、增大，压气机流量系数逐级增大B、减小，压气机流量系数逐级增大C、增大，压气机流量系数逐级减小D、减小，压气机流量系数逐级减小正确答案：B11、空气雾化喷嘴特点（）A、严重积碳且排气冒烟B、造成燃烧室贫油C、避免局部富油D、燃油雾化要求的压力高正确答案：C12、EGT传感器一般在（）测量A、低压涡轮前B、高压涡轮前C、高压涡轮后D、低压涡轮后或低压涡轮中间级正确答案：D13、起动辅助动力装置可用的能源有（）A、从主发动机引气B、只能用地面电源车C、可用地面电源或机上电瓶D、用地面气源车正确答案：C14、在地面起动涡轮发动机时，表明起动悬挂的症候是（）A、转速超过规定的数值B、不能达到慢车转速C、进气温度低于场温D、滑油压力低正确答案：B15、在发动机控制中，当外界干扰量发生变化时，保持既定的发动机稳态工作点，这被称为（）A、动态控制B、安全限制C、过渡控制D、稳态控制正确答案：D16、滑油系统的供油泵和回油泵装在（）A、分开装在附件齿轮箱的安装座上B、装在滑油箱里C、通常在润滑组件里，并装在附件齿轮箱上D、装在转换齿轮箱正确答案：C17、高压涡轮转子叶片和导向叶片做成空心的是为了（）A、冷却B、增加燃气流路C、增加刚度D、减轻重量正确答案：A18、依靠泵元件的相对运动交替改变自由容积的泵是（）A、滑油泵B、容积式泵C、叶轮式泵D、离心泵正确答案：B19、燃气涡轮发动机EGT裕度是（）参数A、故障诊断用B、代表喘振发生C、代表性能衰退的D、重要的监视正确答案：D20、离心式压气机的最大优点是（）A、流动损失大B、级数少C、单级增压比高D、单位面积的流通能力低正确答案：C21、涡扇发动机的涵道比是（）A、流过外喊道的空气流量与流过内涵道的空气流量之比B、流过内涵道的空气流量与流过外涵道的空气流量之比C、流过发动机的空气流量与流过外涵的空气流量之比D、流过发动机的空气流量与流过内涵道的空气流量之比正确答案：A22、在发动机控制中，用以完成既定控制任务的机构总和被称为（）A、控制装置B、被控对象C、控制变量D、被控参数正确答案：A23、涡扇发动机有两股气流喷入大气，即（）A、内涵气流和涡轮出口燃气流B、高温的外涵空气流和低温的涡轮出口燃气流C、外涵气流和风扇气流D、低温的外涵空气流和高温的涡轮出口燃气流正确答案：D24、进气道的冲压比是（）A、进气道出口处的总压与赖柳总压之比B、进气道进口处的总压与来流总压之比C、进气道出口处的总压与来流静压之比D、进气道进口处的总压与来流静压之比正确答案：C25、轴流式压气机喘振时，发动机的（）A、振动减小B、EGT下降C、EPR增高D、振动加大正确答案：D26、燃气涡轮发动机启动常见故障有（）A、燃油流量小，滑油压力低，滑油温度高等B、着火C、外来物击伤D、热启动，转速悬挂，起动机不能自动脱开，喘振等正确答案：D27、液压机械式控制器的特征是（）A、由气动，机械元件组成，由压气机空气作为伺服介质B、由电子元件构成，燃油作为伺服介质C、由机械的电子的控制器共同工作D、由机械的，液压的元件组成，由燃油（或个别机型用滑油）作为控制油正确答案：D28、发动机振动值大说明（）A、旋转部件发生不平衡B、燃油过多C、润滑不足D、叶片失速正确答案：A29、发动机空中再启动是否需要起动机工作（）A、起动机冷转B、如果风车转速不够，则需要起动机工作，一般不需要C、起动机必须工作D、起动机不需要工作正确答案：B30、轴流式压气机中一级的增压比大约为（）A、20:1-25:1B、1.15:1-1,35:1C、3：1-4:1D、1：1-5:1正确答案：B31、当收缩喷管的可用落压比等于185时，喷管处于（）工作状态A、超临界B、临界C、亚临界，临界和超临界D、过渡膨胀正确答案：B32、轴流式压气机失速原因是（）A、压气机气流流速过大B、压气机气流攻角过小C、压气机气流攻角过大D、压气机流量系数过大正确答案：C33、轴承封严的作用主要是（）A、防止滑油从发动机轴承腔漏出，控制冷却空气流和防止主气流的燃气进入涡轮盘空腔B、起辅助支撑作用，增加支撑刚度C、防止滑油和燃油掺混，保证良好的润滑D、防止燃油泄漏，避免发动机失火正确答案：A34、液压反推装置阻流门的作用是（）A、可以组织内涵气流向后流动B、阻止内外涵气流流动C、反推展开时阻流门堵住外涵气流向后的通道，迫使气流转向D、增加结构强度正确答案：C35、尾喷管采用波纹型或瓣型，多管型的作用是（）A、增大排气与空气的接触面积，改变噪声模型B、排气流流向不同方向C、增加喷管强度D、增加周长正确答案：A36、燃气涡轮发动机里，压气机叶片脏能导致（）A、排气温度低B、转速高C、转速低D、排气温度高正确答案：D37、油滤压差电门的作用是（）A、当油滤前、后压差过大时，给驾驶舱信号，指示油滤堵塞B、当油滤堵塞时打开旁通活门C、当油滤损坏时打开旁通活门D、当油滤损坏时给驾驶舱信号，指示油滤损坏正确答案：A38、为了进行滑油油样分析，应在发动机（）提取油样A、停车后尽快B、起动前C^起动后尽快D、停车前正确答案：A39、一般发动机振动传感器的信号（）A、直接送到驾驶舱显示B、直接送到飞行记录器C、送到EECD、送到机载振动监视器或监视组件进行处理正确答案：D40、亚音速气流在光滑扩张型管道内流动时，气流参数变化规律是（）A、速度下降，压力升高B、速度上升，压力升高C、速度下降，压力升高D、速度上升，压力下降正确答案：A41、进入燃烧室的燃油流量与进入燃烧室的空气流量之比叫（）A、燃烧室的流量比B、燃烧室的余气系数C、燃烧室的油气比D、燃烧室的速度比正确答案：C42、高涵道比涡扇发动机推力的指示参数N1是（）A、发动机高压压气机转速B、发动机高压转子转速C、发动机中压转子转速D、发动机风扇转速正确答案：D43、滚动轴承的基本组成是（）A、支撑环和滚动体B、内圈，外圈，滚动体，保持架C、轴和轴承座D、内滚道，外滚道，滚珠，滚柱正确答案：B44、航空燃气涡轮发动机中涡轮导向叶片安装在内、外环之间时，要求（）A、紧紧地挤压配合好B、有一端是松动的C、两端都是松动的D、两端牢靠地焊接好正确答案：B45、如果自由涡轮的输出轴经过减速器带动旋翼，这是（）A、涡轴发动机B、活塞发动机C、涡桨发动机D、涡扇发动机正确答案：A46、涡轮间隙主动控制是指（）A、控制我理论叶片的膨胀B、保持引气温度恒定C、涡轮叶片和涡轮机匣同时冷却D、控制涡轮机匣的膨胀量正确答案：D47、发动机主轴承保持转子在位和旋转，同时（）A、支撑机匣B、润滑轴承C、将各种负荷传至机匣，安装节直到飞机结构D、承受各种负荷正确答案：C48、EGT代表发动机的（）A、涡轮前燃气温度B、压气机出口温度C、燃烧温度D、进气温度正确答案：A49、燃气涡轮喷气发动机稳态下共同工作条件中的功率平衡可以简化为（）A、压气机所消耗的功率不随时间而变化B、涡轮输出的功率不随时间而变化C、压气机所消耗的功率等于涡轮所输出的功率D、通过压气机的空气流量等于通过涡轮的燃气流量正确答案：C50、燃气涡轮发动机涡轮的功用是（）A、从喷管排气中吸收能量转换成机械功B、从空气中吸收能量转换成机械功C、从燃气中吸收能量，转换成驱动压气机和附件的功率D、将化学能转换成热能正确答案：C51、在涡轮喷气发动机和低涵道比的涡扇发动机中，噪声的主要来源是（）A、涡轮B、压气机C^风扇D、尾喷气流正确答案：D52、涡轮组件的基本组成是（）A、转子、静子、机匣和涡轮喷嘴内外罩B、单级和多级C、转子叶片和导向器D、燃气发生器涡轮、动力涡轮正确答案：A53、在轴流式压气机基元级内气流参数的变化是（）A、在叶轮内绝对速度增大，相对速度减小，压力和温度升高，在整流器内绝对速度减小，压力和温度升高B、在叶轮内绝对速度增大，相对速度增大，压力和温度升高，在整流器内绝对速度减小，压力和温度升高C、在叶轮内绝对速度增大，相对速度减小，压力和温度下降，在整流器内绝对速度减小，压力和温度升高D、在叶轮内绝对速度增大，相对速度增大，压力和温度下降，在整流器内绝对速度减小，压力和温度升高正确答案：A54、为什么涡轮工作叶片和导向器叶片做成扭转的（）A、叶根部位比叶尖部位有较多的功B、燃气流沿叶片长度做相等的功C、叶尖部位比叶根部位有较多的功D、温度一致正确答案：B55、燃气涡轮发动机都采用（）A、低能点火，而且总是装备单套系统B、高能点火，而且总是装备双套系统C、高能点火，而且总是装备单套系统D、低能点火，而且总是装备双套系统正确答案：B56、检查发动机内部损伤的最重要的目视检查方法是（）A、滑油油样分析B、滑油量检查C、油滤检查D、孔探检查正确答案：D57、涡轮喷气发动机的总效率等于发动机的热效率与推进效率想（）A、减B、除C、加D、乘正确答案：D58、按滚动轴承承受载荷的方向不同，可将它们分为（）两大类A、滚动轴承和滑动轴承B、向心轴承和推力型轴承C^滚珠轴承和滚棒轴承D、滑动轴承和挤压油膜轴承正确答案：B59、调压活门式滑油系统特点是（）A、工作过程中可根据工作状态的变化自动调节滑油流量B、工作过程中可根据工作状态的变化自动调节滑油压力C、在所有发动机正常工作转速下，它都提供基本恒定的供油压力D、滑油压力由增压泵转速，滑油喷嘴尺寸，轴承腔压力决定正确答案：C60、在发动机控制中，开环控制是按（）工作的A、优化原理B、反馈原理C、补偿原理D、偏差原理正确答案：C61、发动机转子上的联轴器是连接（）的组合件A、压气机与燃烧室B、涡轮与附件齿轮箱C、涡轮转子与压气机转子D、燃烧室与涡轮正确答案：C62、燃气涡轮发动机的热效率指（）A、输出的有用功与燃料燃烧所放出的热量之比B、输入能量对机械输出的有用功的比值C、燃烧释放的热量被输出的有用功来除D、机械输出的有用功对输入能量的比值正确答案：A63、轴流式压气机的整流器是用（）固定到压气机机匣上的A、销钉B、径向螺钉C、花键D、螺纹正确答案：B64、对高压涡轮叶片和导向器冷却后的空气流到何处（）A、继续冷却低压涡轮B、排气流C、通到外界D、流回压气机正确答案：B65、EEC的电源安排是（）A、使用飞机直流电B、主电源是专用发电机，飞机电源作为备用，辅助和地面试验电源C、使用飞机交流电D、仅用自己的发电机电源正确答案：B66、发动机燃油控制器位于（）A、主轮舱B、风扇机匣外侧C、附件齿轮箱燃油泵后D、电气电子舱正确答案：C67、自由涡轮常常用于驱动（）A、附件齿轮箱B、旋翼，螺旋桨C、风扇D^压气机正确答案：B68、（）压气机对于起动灵活性和改善高空性能有最大的好处A、单级离心式B、双级离心式C、多转子轴流式D、单转子轴流式正确答案：C69、在（）发动机排气流的速度和压力是影响所产生推力的主要因素A、涡轮螺旋桨B、涡轮喷气C、涡轮喷气和涡轮轴D、涡轮轴正确答案：B70、在飞行速度和飞行高度保持不变的情况下，燃气涡轮喷气发动机的燃油消耗率随发动机转速的变化规律是（）A、随着转速的增加先增加后稍有减小B、随着转速的增加而增加C、随着转速的增加先减小后稍有增加D、随着转速的增加而减小正确答案：C71、燃烧室中旋流器的功能是（）A、增加流入燃烧室空气的密度，使燃油和空气更好的掺混B、增加流入燃烧室空气的压力，使燃油和空气更好的掺混C、降低流入燃烧室空气的速度，使燃油和空气更好的掺混D、增加流入燃烧室空气的速度，使燃油和空气更好的掺混正确答案：C72、从发动机涡轮流出的燃气在进入排气系统时，为了减少摩擦损失，气流的速度要（）A、通过扩散加以升高B、通过收敛加以降低C、通过扩散加以降低D、通过收敛加以升高正确答案：C73、航空燃气涡轮发动机的压气机效率（）A、为压气机实际功与压气机理想绝热缩功之比B、为压气机流动损失功与压气机实际功之比C、为压气机理想绝热缩功与压气机实际功之比D、为压气机流动损失功与压气机理想绝热缩功正确答案：C74、发动机的供油要避免燃烧室发生（）Λ^超温和超扭B、富油熄火和贫油熄火C、喘振D、超温和超转正确答案：B75、磁堵转在滑油系统（）A、回油路上B、供油路上C、油气分离器上D、通气分系统上正确答案：A76、对气动反推装置有故障的欲签派的飞机如何做（）A、必须使反推装置不工作B、反推锁定在展开位C、液压锁定D、不需要做任何工作正确答案：A77、涡桨发动机的推进力绝大部分由螺旋桨产生，而只有（）由喷气产生A、15-20%B、20-25%C、5-10%D、10-15%正确答案：D78、在机械式液压电子监控型发动机控制器中，EEC供油计划通常（）A、比机械液压式调节器供油计划低B、比机械液压式调节器供油计划高C、与机械液压式调节器供油计划相同D、由机械式液压调节器供油计划决定正确答案：A79、发动机起动过程是指（）A、从接通起动电门到起动机脱开B、从接通起动电门到达到慢车转速C、从接通起动电门到点火断开D、从接通起动电门到自维持转速正确答案：B80、压气机清洗后注意（）A、恢复到正常状态B、打扫现场C、发动机试车烘干，记录数据，评估清洗效果D、打开封住的引气口和其他开口正确答案：C81、燃气涡轮发动机的总效率、推进效率和热效率之间的关系是（）A、总效率等于推进效率与热效率之和B、总效率等于推进效率与热效率之差C、总效率等于推进效率与热效率乘积D、热效率等于推进效率与总效率之和正确答案：C82、发动机涡轮间隙控制是对（）进行控制A、涡轮叶片叶尖和机匣之间间隙B、涡轮轴和涡轮盘之间间隙C、涡轮盘和叶片之间间隙D、涡轮轴和轴承之间间隙正确答案：A83、轴流式压气机在设计中的防喘措施有（）A、回流器，气动式喷油嘴和收敛型的流动通道B、中间级放气，可调静子叶片和多转子C、旋流器，离心喷油嘴和扩张型的流动通道D、整流器，蒸发管式喷油嘴和缩扩形的流动通道正确答案：B84、外压式超音速进气道一般限于飞行马赫数为（）时使用A、4.0以下B、2.0以下C、3.0以下D、1.5以下正确答案：B85、供给螺旋桨的功率加上喷气推力的总功率输出称（）A、燃油消耗率B、有效推力C、当量功率D、轴功率正确答案：C86、燃气涡轮喷气发动机中，对涡轮叶片的冷却是通过（）进行的A、对流，导热和气膜冷却B、倒流，潜流和附面层相互作用C、辐射，冲击和沸腾换热D、加力，回流和激波的相互作用正确答案：A87、涡喷发动机正确的启动次序是（）A、起动机运转，点火，喷油B、点火，喷油，起动机运转C、起动机运转，喷油，点火D、喷油，起动机运转，点火正确答案：A88、涡轮叶片带冠的目的是（）A、减少振动B、减少空气进入C、增加叶尖速度D、增加寿命正确答案：A89、双面进气离心式压气机是（）A、叶轮的两面有叶片的压气机B、两级离心式压气机串联C、有两个进口的压气机D、两级压气机独立地连到主轴上正确答案：A90、纯喷气和低涵道比发动机的噪声源是（）A^风扇B、齿轮箱C、尾喷气流D^压气机正确答案：C91、调压活门式滑油系统，滑油压力是（）A、随轴承腔压力变化的B、恒定的C、随发动机转速变化的D、随发动机状态变化的正确答案：B92、轴流式基元级的进口速度三角形中的叶轮进口处空气绝对速度的切向分速度代表（）A、叶轮进口处空气预旋大小B、压气机空气流量大小C、压气机轮缘功大小D、压气机转速大小正确答案：A93、亚音速喷管有（）三种工作状态A、稳定，不稳定和过渡B、亚临界，临界和超临界C、完全膨胀，不完全膨胀和过度膨胀D、定常，不定常和超定常正确答案：B94、环管型燃烧室中，在（）个火焰筒上装有点火装置A、二B、每C、一D、多正确答案：A95、监控型发动机电子控制系统中，EEC精确控制（）保证推力A、EGTB、EPR或N1C、FFD、N2正确答案：B96、压气机喘振的探测目前是依据（）来判断A、发动机转速B、油门杆位置C、涡轮出口温度D、压气机出口压力的下降率或转子的减速率正确答案：D97、流过燃油计量活门的燃油流量与活门前后压差（）A、平方根成反比B、成反比C、成正比D、平方根成正比正确答案：D98、燃气涡轮发动机的进气道一般分为（）两种类型A、单级进气道和多级进气道B、离心式进气道和轴流式进气道C、冲压式进气道和反作用式进气道D、亚音速进气道和超音速进气道正确答案：D99、轴流式压气机发生喘振的根本原因是（）A、压气机的级数多B、压气机的增压比低C、在大多数叶片上发生气流分离D、压气机的效率高正确答案：C100、反推杆（）情况下可以拉起A、推力杆在任何位置B、推力杆在慢车位C、推力杆在爬升位D、推力杆在巡航位正确答案：B。

一、填空题(请把正确答案写在试卷有下划线得空格处）容易题目1、推力就是发动机所有部件上气体轴向力得代数与。

2、航空涡轮发动机得五大部件为进气装置;压气机;燃烧室；涡轮与排气装置；其中“三大核心”部件为:压气机;燃烧室与涡轮。

3、压气机得作用提高空气压力,分成轴流式、离心式与组合式三种４、离心式压气机得组成：离心式叶轮，叶片式扩压器，压气机机匣5、压气机增压比得定义就是压气机出口压力与进口压力得比值，反映了气流在压气机内压力提高得程度。

６、压气机由转子与静子等组成,静子包括机匣与整流器７、压气机转子可分为鼓式、盘式与鼓盘式。

8、转子(工作)叶片得部分组成：叶身、榫头、中间叶根8、压气机得盘式转子可分为盘式与加强盘式。

9、压气机叶片得榫头联结形式有销钉式榫头；燕尾式榫头；与枞树形榫头.1０、压气机转子叶片通过燕尾形榫头与轮盘上燕尾形榫槽连接在轮盘。

11 压气机静子得固定形式燕尾形榫头;柱形榫头与焊接在中间环或者机匣上。

12压气机进口整流罩得功用就是减小流动损失。

１3、压气机进口整流罩做成双层得目得就是通加温热空气１4、轴流式压气机转子得组成盘;鼓(轴）与叶片.1５、压气机进口可变弯度导流叶片（或可调整流叶片)得作用就是防止压气机喘振。

16、压气机就是安装放气带或者放气活门得作用就是防止压气机喘振17、采用双转子压气机得作用就是防止压气机喘振。

18压气机机匣得基本结构形式:整体式、分半式、分段式。

19压气机机匣得功用:提高压气机效率；承受与传递得负载;包容能力２0整流叶片与机匣联接得三种基本方法:榫头联接;焊接；环２１、多级轴流式压气机由前向后，转子叶片得长度得变化规律就是逐渐缩短。

22、轴流式压气机叶栅通道形状就是扩散形.23、轴流式压气机级就是由工作叶轮与整流环组成得。

24、在轴流式压气机得工作叶轮内,气流相对速度减小,压力、密度增加.２5、在轴流式压气机得整流环内,气流绝对速度减小,压力增加。

2６、叶冠得作用：①可减少径向漏气而提高涡轮效率;②可抑制振动。

航空发动机结构强度设计习题王延荣主编北京航空航天大学能源与动力工程学院2013.3习题Chapter 11.1 简要解释下列名词术语：(1) 弯矩补偿 (2) 自然补偿 (3) 罩量调整 1.2 简要回答下列问题：(1) 发动机工作中转子叶片受哪些负荷？(2) 转子叶片应力计算中，至少应考虑哪些工作状态？(3) 航空发动机转子叶片截面上承受什么弯矩？通常采用什么方法来降低截面上的弯曲应力？(4) 离心补偿，或称弯曲补偿，在转子叶片设计中如何实现？补偿系数如何确定？ (5) 试用图说明在同一转子上压气机和涡轮转子叶片各截面的重心分布规律(沿周向及轴向)，并阐述其原因。

(6) 转子叶片的叶型截面上，通常何处应力最大？为什么？ (7) 长而薄的转子叶片，其弯曲变形对叶片应力有何影响？1.3 假设转子叶片离心负荷引起的拉伸应力沿横截面均匀分布，试写出离心拉伸应力表达式。

1.4 已知等截面转子叶片材料密度为ρ，转子的角速度为ω，叶尖与叶根截面半径分别为和，叶片的截面面积为，试导出任一半径t r r r A i R 处截面离心拉伸应力i σ的计算式。

何处最大？若叶片为变截面的，叶尖截面积为t A ，叶根截面积为r A ，截面积沿叶高按线性变化，试求出任一截面的离心拉伸应力i σ。

1.5 试写出叶片截面上气体力弯矩表达式。

1.6 试写出转子叶片截面上离心力弯矩表达式。

1.7 试写出叶片横截面上3个特征点A, B, C 处的弯曲应力表达式。

1.8 对于尺寸较大、叶型较薄的风扇/压气机转子叶片，工作时的弯曲变形对其强度有何影响？ Chapter 22.1 简要解释下列名词术语：(1) 位移法 (2) 力法 (3) 等强度盘 (4) 总安全系数 2.2 简要回答下列问题：(1) 试阐述位移法和力法的区别，对其用于轴对称薄盘的应力分析情况怎样。

(2) 试画出轮缘承受外载a σ的实心及空心等温等厚轮盘径向与周向应力沿半径的分布，以及当温度分别呈r c t r t 10)(+=和变化时实心等厚盘的热应力分布；何处应力最大，为什么？设计中可采用什么办法使轮盘中的应力分布均匀些？ 202()t r t c r =+(3) 试说明在发动机起动、停车过程中，涡轮盘上的热应力将发生怎样的变化？ 2.3 试推导轴对称薄盘的平衡方程与几何方程。

航空发动机构造答案航空发动机结构分析作业题第一章：概论1.航空燃气涡轮发动机有哪些类型？指出他们的共同点，区别和应用。

答：类型：燃气涡轮发动机分为涡轮喷气、涡轮风扇、涡轮螺旋桨、桨扇、涡轮轴发动机和垂直/短距起落动力装置。

共同点：1.燃气涡轮发动机都主要由进气装置、压气机、燃烧室、涡轮和尾喷管组成。

2.工作过程中，都分为进气、压缩、燃烧后膨胀和排气四个过程，在同一时间内不同空间完成。

3.发动机能持续工作的原因：从进气装置进入的空气在压气机中被压缩后，进入燃烧室并与那里喷入的燃油混合燃烧，生成高温高压燃气，燃气在膨胀过程中驱动涡轮做高速旋转，将部分能量转换为涡轮功，涡轮带动压气机不断吸入空气并进行压缩，使发动机能连续工作。

区别：利用能量的利用方式的不同只使用尾喷管喷出气体的反作用力作为推进力：包括涡轮风扇发动机和涡轮喷气发动机；不只使用尾喷管喷出气体的反作用力作为推进力：涡轮轴发动机，涡轮螺旋桨发动机和桨扇发动机。

应用：不带加力的涡轮喷气发动机和涡轮风扇发动机主要应用于高亚声速旅客机和运输机，带加力的涡轮喷气发动机涡轮风扇发动机适用于超声速军用飞机。

涡轮螺旋桨发动机，在大型远程运输机上，已被涡扇发动机所代替，但在中、小型运输机和通用飞机上仍有广泛用途，桨扇发动机，由于经济因素等众多原因尚未进入实用阶段，涡轮轴发动机主要应用于驱动直升机的旋翼，也可用作地面动力。

垂直/短距起落动力装置用于为垂直/短距起落飞机提供等于、大于或略小于飞机起飞重量的垂直推力，并为飞机提供水平飞行的推力。

已得到应用。

例如，英国的鹞式战斗机。

2.涡轮喷气、涡轮风扇、军用涡扇分别是在何年代问世的？答：涡轮喷气发动机是20世纪30年代，涡轮风扇发动机是1960~1962 ，军用涡扇发动机是1966~1967。

3.简述涡轮风扇发动机的基本类型。

答：按照不同的分类标准：按是否带加力：带加力的涡轮风扇发动机和不带加力的涡轮风扇发动机按内外涵道气体最后排出的方式：分排涡轮风扇发动机，混排涡轮风扇发动机目前还正在研制一种超声速通流桨扇发动机。

航空发动机考试试题航空发动机作为飞机的“心脏”，其重要性不言而喻。

为了检验大家对航空发动机相关知识的掌握程度，以下是一套精心设计的航空发动机考试试题。

一、选择题（每题 3 分，共 30 分）1、以下哪种材料通常不用于制造航空发动机的叶片？（）A 钛合金B 高温合金C 铝合金D 陶瓷2、航空发动机的推力主要取决于（）A 进气量B 燃烧温度C 排气速度D 以上都是3、涡扇发动机的涵道比越大，以下哪种性能会提高？（）A 燃油经济性B 推力C 高速性能D 机动性4、在航空发动机中，用于增加空气压力的部件是（）A 压气机B 涡轮C 燃烧室D 尾喷管5、航空发动机的热效率主要受到以下哪个因素的限制？（）A 材料耐高温性能B 燃烧效率C 机械摩擦损失D 以上都是6、哪种类型的航空发动机适用于高空高速飞行？（）A 涡桨发动机B 涡轴发动机C 涡喷发动机D 活塞发动机7、航空发动机的喘振现象主要与以下哪个部件有关？（）A 压气机B 涡轮C 燃烧室D 进气道8、以下哪种冷却方式在航空发动机中应用较为广泛？（）A 空气冷却B 液体冷却C 蒸发冷却D 辐射冷却9、航空发动机的大修间隔时间通常取决于（）A 飞行小时数B 起降次数C 飞行环境D 以上都是10、下列关于航空发动机燃烧室的描述，错误的是（）A 提供稳定的燃烧环境B 实现燃料的高效燃烧C 温度均匀分布D 不需要承受高温高压二、填空题（每题 3 分，共 30 分）1、航空发动机按照工作原理可以分为_____、＿____、＿____等类型。

2、涡扇发动机的核心机包括_____、＿____、＿____。

3、航空发动机的主要性能参数包括推力、＿____、＿____、＿____等。

4、压气机的工作原理是通过_____和_____来提高空气压力。

5、涡轮叶片通常采用_____的冷却方式。

6、航空发动机的燃油系统主要由_____、＿____、＿____等组成。

7、为了减少航空发动机的重量，常采用_____和_____等先进制造技术。

航空发动机结构复习题（以下答案仅供参考）一、缩略语（10分）FADEC: Full Authority Digital Engine ControlVBV：V ariable Bleed V alvesVSV：V ariable Stator V anesHPC：High Pressure CompressorAGB：Accessory Gearbox二、简答题（30分）1．民用航空发动机的设计要求是什么？答：（1）起飞推力和推重比，要满足要求。

（2）巡航耗油率，尽可能低。

（3）发动机结构和安装，包括安装节、外廓尺寸、重量和重心位置。

（4）可靠性、寿命和维修性，包括空中停车率、航班准点率、计划外返修率、机上寿命和每飞行小时维修工时等。

（5）污染物排放，满足机场当地环境保护局的规定。

（6）噪声，满足国际民航组织（ICAO）的规定。

2．简述燃气涡轮发动机的主要性能参数。

答：燃气涡轮发动机的主要性能参数有推力、推重比、耗油率、增压比、涡轮前燃气温度、涵道比。

3．ALF502发动机是什么类型的发动机？它有哪些优点？答：ALF502发动机是高涵道比双转子涡轮风扇发动机。

优点有：涵道比高、耗油率低、噪声小、易于维修、低成本长寿命。

4、简述FADEC的优点。

答：（1）提高发动机性能。

（2）降低燃油消耗量。

（3）提高可靠性。

（4）降低成本。

（5）易于实现发动机状态监控，易于实现与飞机控制的一体化。

5．风扇叶片叶身凸台的作用是什么？答：在叶片较长的情况下，为了避免发生危险的共振和颤振，叶身中部常常带一个减振凸台。

装配好后，凸台连成一环状，彼此制约，增加刚性，改变叶片的固有频率，降低叶片根部的弯曲扭转应力。

三、识图题（40分）1填写CFM56-3核心机的主要结构1：HPC ROTOR （高压压气机转子）2：HPC FRONT STA TOR （高压压气机前静子）3：HPC BEAR STATOR （高压压气机后静子）4：COMBUSTION CHAMBER （燃烧室内机匣）5：HPT NOZZLE SUPPORT （高压涡轮导向器支撑）6：HPT NOZZLE （高压涡轮导向器）7：HPT ROTOR （高压涡轮转子）8：HPT SHROUD AND STAGE1 LPT NOZZLE （高压涡轮耐磨层及1级低压涡轮导向器）9：COMBUSTION CASE （燃烧室外机匣）2．填写PW4000发动机的单元体结构。

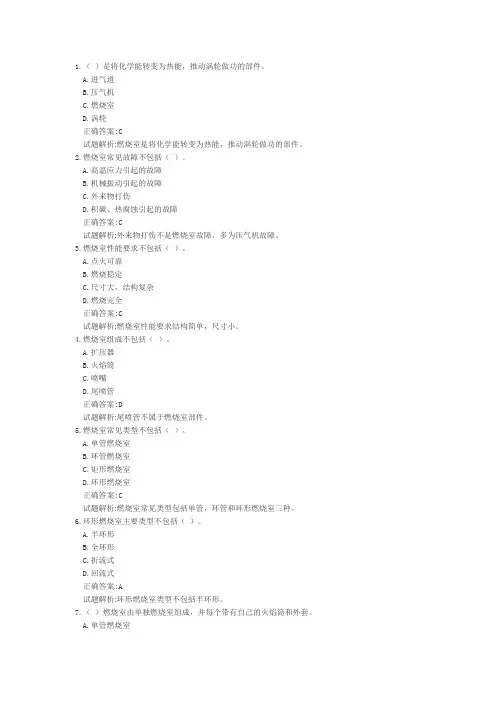

1.（）是将化学能转变为热能，推动涡轮做功的部件。

A.进气道B.压气机C.燃烧室D.涡轮正确答案:C试题解析:燃烧室是将化学能转变为热能，推动涡轮做功的部件。

2.燃烧室常见故障不包括（）。

A.高温应力引起的故障B.机械振动引起的故障C.外来物打伤D.积碳、热腐蚀引起的故障正确答案:C试题解析:外来物打伤不是燃烧室故障，多为压气机故障。

3.燃烧室性能要求不包括（）。

A.点火可靠B.燃烧稳定C.尺寸大，结构复杂D.燃烧完全正确答案:C试题解析:燃烧室性能要求结构简单，尺寸小。

4.燃烧室组成不包括（）。

A.扩压器B.火焰筒C.喷嘴D.尾喷管正确答案:D试题解析:尾喷管不属于燃烧室部件。

5.燃烧室常见类型不包括（）。

A.单管燃烧室B.环管燃烧室C.矩形燃烧室D.环形燃烧室正确答案:C试题解析:燃烧室常见类型包括单管，环管和环形燃烧室三种。

6.环形燃烧室主要类型不包括（）。

A.半环形B.全环形C.折流式D.回流式正确答案:A试题解析:环形燃烧室类型不包括半环形。

7.（）燃烧室由单独燃烧室组成，并每个带有自己的火焰筒和外套。

A.单管燃烧室B.环管燃烧室C.矩形燃烧室D.环形燃烧室正确答案:A试题解析:单管燃烧室由单独燃烧室组成，并每个带有自己的火焰筒和外套。

8.（）燃烧室由多个单独火焰筒组成，并共用内、外环形机匣。

A.单管燃烧室B.环管燃烧室C.矩形燃烧室D.环形燃烧室正确答案:B试题解析:环管燃烧室由多个单独火焰筒组成，并共用内、外环形机匣。

9.（）燃烧室由内、外机匣构成环形气流通道。

A.单管燃烧室B.环管燃烧室C.矩形燃烧室D.环形燃烧室正确答案:D试题解析:环形燃烧室由内、外机匣构成环形气流通道。

10.WP7发动机中的燃烧室属于（）。

A.单管燃烧室B.环管燃烧室C.矩形燃烧室D.环形燃烧室正确答案:B试题解析:WP7发动机中的燃烧室属于环管燃烧室。

11.JT15D发动机燃烧室类型属于（）。

A.带单独头部的环形燃烧室B.全环形燃烧室C.折流式环形燃烧室D.回流式环形燃烧室正确答案:D试题解析:JT15D发动机燃烧室类型属于回流式环形燃烧室。

1.（）是将化学能转变为热能，推动涡轮做功的部件。

A.进气道B.压气机C.燃烧室D.涡轮正确答案:C试题解析:燃烧室是将化学能转变为热能，推动涡轮做功的部件。

2.燃烧室常见故障不包括（）。

A.高温应力引起的故障B.机械振动引起的故障C.外来物打伤D.积碳、热腐蚀引起的故障正确答案:C试题解析:外来物打伤不是燃烧室故障，多为压气机故障。

3.燃烧室性能要求不包括（）。

A.点火可靠B.燃烧稳定C.尺寸大，结构复杂D.燃烧完全正确答案:C试题解析:燃烧室性能要求结构简单，尺寸小。

4.燃烧室组成不包括（）。

A.扩压器B.火焰筒C.喷嘴D.尾喷管正确答案:D试题解析:尾喷管不属于燃烧室部件。

5.燃烧室常见类型不包括（）。

A.单管燃烧室B.环管燃烧室C.矩形燃烧室D.环形燃烧室正确答案:C试题解析:燃烧室常见类型包括单管，环管和环形燃烧室三种。

6.环形燃烧室主要类型不包括（）。

A.半环形B.全环形C.折流式D.回流式正确答案:A试题解析:环形燃烧室类型不包括半环形。

7.（）燃烧室由单独燃烧室组成，并每个带有自己的火焰筒和外套。

A.单管燃烧室B.环管燃烧室C.矩形燃烧室D.环形燃烧室正确答案:A试题解析:单管燃烧室由单独燃烧室组成，并每个带有自己的火焰筒和外套。

8.（）燃烧室由多个单独火焰筒组成，并共用内、外环形机匣。

A.单管燃烧室B.环管燃烧室C.矩形燃烧室D.环形燃烧室正确答案:B试题解析:环管燃烧室由多个单独火焰筒组成，并共用内、外环形机匣。

9.（）燃烧室由内、外机匣构成环形气流通道。

A.单管燃烧室B.环管燃烧室C.矩形燃烧室D.环形燃烧室正确答案:D试题解析:环形燃烧室由内、外机匣构成环形气流通道。

10.WP7发动机中的燃烧室属于（）。

A.单管燃烧室B.环管燃烧室C.矩形燃烧室D.环形燃烧室正确答案:B试题解析:WP7发动机中的燃烧室属于环管燃烧室。

11.JT15D发动机燃烧室类型属于（）。

A.带单独头部的环形燃烧室B.全环形燃烧室C.折流式环形燃烧室D.回流式环形燃烧室正确答案:D试题解析:JT15D发动机燃烧室类型属于回流式环形燃烧室。

一、 填空（30分，每空1分）1. 气体密度是指_单位容积内气体的质量_。

从微观上讲，密度的大小代表了_气体分子的疏密程度_。

气体流过航空发动机的喷管时，其密度的变化规律是__减小__。

2．从微观上讲，气体压力是_大量气体分子无规则运动碰撞器壁的总效应_。

在比容一定的情况下，气体温度升高，引起气体压力的变化规律是_增大 。

3．定压比热是指_在压力一定的条件下，1kg 气体温度升高或降低1℃，所需吸收或放出的热量_；定压比热与定容比热的关系式可以写成 R c c v p +=。

4．绝热过程是指 气体在和外界没有任何热交换的前提下，所进行的热力过程 ；在该过程中压力和比容的关系式可以写成k v v p p )(2112=；该过程的外（容积）功的计算式可以写成)(111122v p v p k l --=。

5．“一维定常流”中“一维”是指_气流参数是一维坐标的函数_。

6.可压流的连续性方程可以写成 常数=V A ρ ，它说明_在一维定常流的条件下，流过各截面的气体流量相等_。

7. 一维定常流能量（焓）方程的一般形式是 1221222i i V V l q -+-=±±外 。

气体流过发动机的涡轮时，能量方程可以改写成 l V V i i +-=-2212221 ，此方程表示的能量转换关系是 气体焓的下降，用来对外作功和增加气体的动能 ；气体流过发动机进气道时，能量方程可以改写成常数=+22V i ，此方程表示的能量转换关系是_焓和动能之和保持不变 。

8.滞止压力（总压）是指_理想绝能条件下，将气流滞止到速度为零时的压力_。

气体流过发动机的进气道时，在不考虑流动损失的情况下，总压的变化规律是 不变_的。

9.气体的音速是指_弱扰动波气体中的传播速度_，其大小与 温度 有关。

10.理想绝能流动是指_气体在没有流动损失的情况下，与外界没有任何能量交换的流动 。

11.要使亚音速气流减速，必须采用_扩散_管道；这是因为 亚音速气流流速减小，单位面积流量下降，为了保证流量连续，管道横截面积必须增大 。

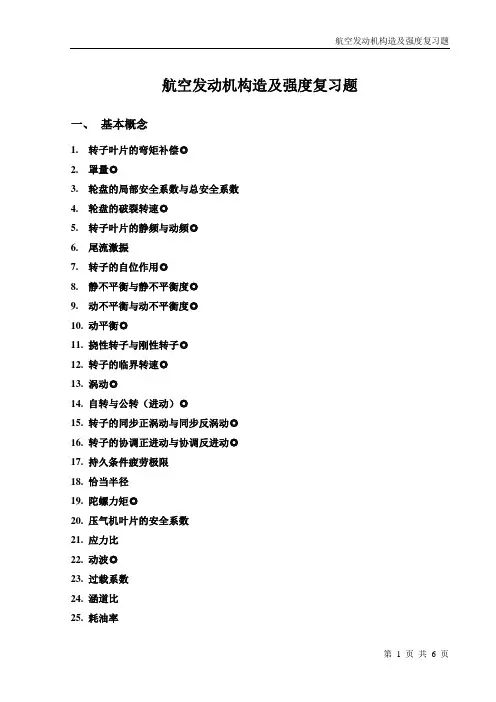

航空发动机构造及强度复习题一、基本概念1.转子叶片的弯矩补偿◎2.罩量◎3.轮盘的局部安全系数与总安全系数4.轮盘的破裂转速◎5.转子叶片的静频与动频◎6.尾流激振7.转子的自位作用◎8.静不平衡与静不平衡度◎9.动不平衡与动不平衡度◎10.动平衡◎11.挠性转子与刚性转子◎12.转子的临界转速◎13.涡动◎14.自转与公转（进动）◎15.转子的同步正涡动与同步反涡动◎16.转子的协调正进动与协调反进动◎17.持久条件疲劳极限18.恰当半径19.陀螺力矩◎20.压气机叶片的安全系数21.应力比22.动波◎23.过载系数24.涵道比25.耗油率26.增压比二、基本问题1.航空燃气涡轮发动机有哪几种基本类型？2.航空发动机工作叶片受到哪些负荷？◎3.实际叶片的振动有哪四种类型，其中哪两种危险性最大？◎4.对于等截面转子叶片的弯曲振动，其边界条件是什么？（叶片长为l）◎5.对于等截面静子叶片的弯曲振动，其边界条件是什么？（叶片长为l）◎6.风扇叶片叶身凸台的作用是什么？7.在有的涡轮叶片上采用叶冠构造，其作用是什么？8.航空燃气涡轮发动机中，两种基本类型发动机的优缺点有哪些？9.列举整流叶片与机匣联接的三种基本方法。

10.列举压气机机匣的三种基本结构形式。

11.压气机转子设计应遵循哪些基本原则？12.压气机防喘在结构设计方面有哪些措施？13.轴流式压气机转子有哪三种结构形式？各有何优缺点？14.发动机转子轴向力减荷有哪三项措施？并选其中一项说明减荷为何不影响发动机的推力。

15.叶片颤振的必要条件是什么？说明颤振与共振的区别。

◎16.排除颤振故障方法有哪些？17.疲劳破坏有哪些基本特征？18.燕尾形榫头与枞树形榫头有哪些主要特点？19.何谓动刚度，动刚度与那些因素有关？◎20.说明疲劳损伤的理论要点。

21.排除叶片共振故障应从哪几个方面考虑？举例说明各方面的具体措施。

22.航空发动机燃烧室由哪些基本构件组成？23.轮盘有几种振动形式，各举例画出一个振型图。

一、填空题（请把正确答案写在试卷有下划线的空格处）容易题目1.推力是发动机所有部件上气体轴向力的代数和。

2. 航空涡轮发动机的五大部件为进气装置；压气机；燃烧室；涡轮和排气装置；其中“三大核心”部件为：压气机；燃烧室和涡轮。

3.压气机的作用提高空气压力，分成轴流式、离心式和组合式三种4.离心式压气机的组成：离心式叶轮，叶片式扩压器，压气机机匣5.压气机增压比的定义是压气机出口压力与进口压力的比值，反映了气流在压气机内压力提高的程度。

6. 压气机由转子和静子等组成，静子包括机匣和整流器7. 压气机转子可分为鼓式、盘式和鼓盘式。

8.转子（工作）叶片的部分组成：叶身、榫头、中间叶根8.压气机的盘式转子可分为盘式和加强盘式。

9.压气机叶片的榫头联结形式有销钉式榫头；燕尾式榫头；和枞树形榫头。

10.压气机转子叶片通过燕尾形榫头与轮盘上燕尾形榫槽连接在轮盘。

11 压气机静子的固定形式燕尾形榫头；柱形榫头和焊接在中间环或者机匣上。

12压气机进口整流罩的功用是减小流动损失。

13.压气机进口整流罩做成双层的目的是通加温热空气14.轴流式压气机转子的组成盘；鼓（轴）和叶片。

15.压气机进口可变弯度导流叶片(或可调整流叶片)的作用是防止压气机喘振。

16.压气机是安装放气带或者放气活门的作用是防止压气机喘振17.采用双转子压气机的作用是防止压气机喘振。

18压气机机匣的基本结构形式：整体式、分半式、分段式。

19压气机机匣的功用：提高压气机效率；承受和传递的负载；包容能力20整流叶片与机匣联接的三种基本方法：榫头联接；焊接；环21.多级轴流式压气机由前向后，转子叶片的长度的变化规律是逐渐缩短。

22. 轴流式压气机叶栅通道形状是扩散形。

23. 轴流式压气机级是由工作叶轮和整流环组成的。

24. 在轴流式压气机的工作叶轮内，气流相对速度减小，压力、密度增加。

25. 在轴流式压气机的整流环内，气流绝对速度减小，压力增加。

26.叶冠的作用：①可减少径向漏气而提高涡轮效率；②可抑制振动。

一、填空题（请把正确答案写在试卷有下划线的空格处）容易题目1. 航空涡轮发动机的五大部件为进气装置；压气机；燃烧室；涡轮和排气装置；其中“三大核心”部件为：压气机；燃烧室和涡轮。

2. 推力是发动机所有部件上气体轴向力的代数和。

3. 轴流式压气机转子的组成盘；鼓（轴）和叶片。

4. 压气机转子叶片的组成：叶身和榫头。

5. 压气机叶片的榫头联结形式有销钉式榫头；燕尾式榫头；和枞树形榫头。

6. 压气机静子的固定形式T形（或者燕尾形）榫头；柱形榫头和焊接在中间环或者机匣上。

7. 燃气涡轮的组成：转子；静子和冷却系统。

8. 涡轮叶片的特点剖面厚；弯曲大；和内腔有冷却通道。

9. 涡轮不可拆卸式盘轴联接的方案有径向销钉联接方案；盘、轴焊接联接方案和盘轴整体方案10. 燃烧室的基本类型有：分管式；环管式；环形式；回流式和折流式。

11. 火焰筒的组成：涡流器；筒体及传焰管（连焰管）12. 加强的盘式转子是在盘式转子的基础上增加了定距环和将轴加粗。

13. 在压气机的某些截面放气的目的是防止压气机发生喘振14. 燃气涡轮发动机压气机的作用是提高空气压力。

15. 燃气涡轮发动机燃烧室的作用是燃油与空气混合并进行燃烧，提高燃气的温度。

16. 燃气涡轮发动机加力燃烧的作用是加力时，燃油与空气混合并进行燃烧，提高喷管前燃气的温度17. 燃气涡轮发动机喷管的作用是燃气在其中膨胀加速，高速喷出。

18. 外涵道是涡轮风扇发动机的附件。

19. 燃气涡轮发动机附件机匣的作用是安装和传动附件20. 影响喷气发动机推力的因素有空气流量和流过发动机的气流的速度增量。

21. 燃气涡轮发动机中，组成燃气发生器的附件有压气机、涡轮和燃烧室。

22. 航空发动机压气机的功用是提高气体压力。

23. 航空发动机压气机可以分成轴流式、离心式和组合式等三种类型。

24. 轴流式压气机叶栅通道形状是扩散形。

25. 轴流式压气机级是由工作叶轮和整流环组成的。

26. 在轴流式压气机的工作叶轮内，气流相对速度减小，压力、密度增加。

1. （）不属于热传递方式。

C A对流B 传导C 扩散D 辐射2. （）的说法是不确切的。

B A大气压力随海拔高度的增高而降低 B 大气温度随海拔高度的增高而降低 C 大气密度随海拔高度的增高而降低 D 大气湿度随着季节的不同而不同3. （）的法定计量单位是焦耳。

A-C A功。

B 功率C 热量。

D 力。

4. 表征轴流式压气机的涡扇发动机推力的参数有（）。

A-C A EPR B EGT C N1 D sfC5. 超音速气流经过正激波后（）。

B A仍为超音速气流 B 变为亚音速气流 C 变为跨音速气流 D 变为音速气流6. 超音速气流流过激波后, 气流的（）。

D A马赫数突然增大, 压力突然下降, 温度突然上升B马赫数突然下降, 压力突然下降, 温度突然上升C马赫数突然增大, 压力和温度突然下降D马赫数突然下降, 压力和温度突然上升7. 传热的基本方式有（）。

A A导热、对流和热辐射三种 B 碰撞、扩散和掺混三种 C 沸腾、蒸发和扩散三种 D 喷淋、汽化和升华三种8. 单转子燃气涡轮喷气发动机本体的主要组成部分是（）。

A A "进气道, 压气机, 燃烧室, 涡轮和喷管" B "气缸, 活塞, 连杆, 气门和曲轴" C "扩压器, 静子, 转子, 排气装置" D "螺旋桨, 减速器, 涡轮和排气管"9. 对于现代涡扇发动机，常用（）代表发动机推力。

A A低压涡轮出口总压与低压压气机进口总压之比 B 高压涡轮出口总压与压气机进口总压之比 C 高压涡轮出口总压与低压涡轮出口总压之比 D 低压涡轮出口总压与低压涡轮进口总压之比10. 发动机的实际循环热效率取决于A-B-C A发动机增压比。

B 发动机涡轮前温度 C 摩擦和加热所造成的流动损失和热阻损失。

D 发动机流量。

11. 发动机的推进效率是C A单位时间发动机产生的机械能与单位时间内发动机燃油完全燃烧时放出的热量之比。

一、选择题1．燃气涡轮发动机的核心机包括 C 。

A．压气机、燃烧室与加力燃室B．燃烧室、涡轮与加力燃室C．压气机、燃烧室与涡轮D．燃烧室、加力燃室与喷管2．在0～9截面划分法中，压气机出口截面是 B 。

A．1—1截面B．3—3截面C．4—4截面D．6—6截面3．在0～9截面划分法中，燃烧室出口截面是。

C A．1—1截面B．3—3截面C．4—4截面D．6—6截面4．发动机正常工作时，燃气涡轮发动机的涡轮是_____B____旋转的。

A．压气机带动B．燃气推动C．电动机带动D．燃气涡轮起动机带动5．气流在轴流式压气机基元级工作叶轮内流动，其_____C____。

A．相对速度增加，压力下降B．绝对速度增加，压力增加C．相对速度降低，压力增加D．绝对速度下降，压力增加6．气流在轴流式压气机基元级整流环内流动，其____C_____。

A．相对速度增加，压力下降B．绝对速度增加，压力增加C．相对速度降低，压力增加D．绝对速度下降，压力增加7．气流流过轴流式压气机，其____C_____。

A．压力下降，温度增加B．压力下降，温度下降C．压力增加，温度上升D．压力增加，温度下降8．轴流式压气机基元级工作叶轮叶片通道与整流环叶片通道的形状是____C_____。

A．工作叶轮叶片通道是扩散形的，整流环叶片通道是收敛形的B．工作叶轮叶片通道是收敛形的，整流环叶片通道是扩散形的C．工作叶轮叶片通道是扩散形的，整流环叶片通道是扩散形的D．工作叶轮叶片通道是收敛形的，整流环叶片通道是收敛形的9．轴流式压气机基元级工作叶轮与整流环的安装顺序与转动情况是_____B____。

A．工作叶轮在前，不转动；整流环在后，转动B．工作叶轮在前，转动；整流环在后，不转动C．整流环在前，不转动；工作叶轮在后，转动D．整流环在前，转动；工作叶轮在后，不转动10．轴流式压气机基元级工作叶轮与整流环的安装顺序与转动情况是_____B____。

A．工作叶轮在前，不转动；整流环在后，转动B．工作叶轮在前，转动；整流环在后，不转动C．整流环在前，不转动；工作叶轮在后，转动D．整流环在前，转动；工作叶轮在后，不转动11．多级轴流式压气机由前向后，____A_____。

A.B.C. 1.航空发动机研制和展开面对的特色不包含以下哪项〔〕。

D.技术难度大E.研制周期长F. C.花费高G. D.花费低H.正确答案:DI.试题分析:发动机研制开发耗费昂贵。

J. 2.航空发动机设计要求包含〔〕。

K.推重比低L.耗油率高M. C.维修性好N. D.可操控性差O.正确答案:CP.试题分析:航空发动机设计要求其推重比高、耗油率低、可操控性好、维修性好。

Q. 3.以下哪一种航空发动机不属于燃气涡轮发动机〔〕。

R.活塞发动机S.涡喷发动机T. C.涡扇发动机U. D.涡桨发动机V.正确答案:AW.试题分析:活塞发动机不属于燃气涡轮发动机，两者构造、原理不一样。

X. 4.燃气涡轮发动机的核心计由压气机、焚烧室和〔〕构成。

Y.进气道Z.涡轮AA. C.尾喷管BB. D.起落架CC.正确答案:BDD.试题分析:压气机、焚烧室和涡轮并称为核心计。

EE. 5.活塞发动机工作行程不包含〔〕。

FF.进气行程GG.压缩行程HH. C.膨胀行程II. D.来回行程JJ.正确答案:DKK.试题分析: 活塞发动机四个工作行程：进气、压缩、膨胀、排气。

LL. 6.燃气涡轮发动机的主要参数不包含以下哪项〔〕。

MM.推力NN.推重比OO. C.耗油率PP. D.造价QQ.正确答案:DRR.试题分析:造价不是发动机性能参数。

SS.7.对于现代涡扇发动机，常用〔〕代表发动机推力。

TT.低压涡轮出口总压与低压压气机入口总压之比B.C.高压涡轮出口总压与压气机入口总压之比D. C.高压涡轮出口总压与低压涡轮出口总压之比E. D.低压涡轮出口总压与低压涡轮入口总压之比F.正确答案:AG.试题分析:低压涡轮出口总压与低压压气机入口总压之比用来表示涡扇发动机推力。

H.发动机的推动效率是〔〕。

I.单位时间发动机产生的机械能与单位时间内发动机燃油完整焚烧时放出的热量之比。

J.发动机的推力与动能之比。

K. C.发动机推动功率与单位时间流过发动机空气的动能增量之比。

航空发动机构造及强度复习题（参考答案）一、基本概念1.转子叶片的弯矩补偿适当地设计叶片各截面重心的连线，即改变离心力弯矩，使其与气体力弯矩方向相反，互相抵消，使合成弯矩适当减小，甚至为零，称为弯矩补偿。

2.罩量通常将叶片各截面的重心相对于z轴作适当的偏移，以达到弯矩补偿的目的，这个偏移量称为罩量。

3.轮盘的局部安全系数与总安全系数局部安全系数是在轮盘工作温度与工作时数下材料的持久强度极限σt，与计算轮T盘应力中最大周向应力或径向应力之比值。

K=σt/σT max≥1.5~2.0总安全系数是由轮盘在工作条件下达到破裂或变形达到不允许的程度时的转速n，c与工作的最大转速nm ax 之比值。

K=n/nd c max4.轮盘的破裂转速随着转速的提高，轮盘负荷不断增加，在高应力区首先产生塑性变形并逐渐扩大，使应力趋于均匀，直至整个轮盘都产生塑性变形，并导致轮盘破裂，此时对应的转速称为破裂转速。

5.转子叶片的静频与动频静止着的叶片的自振频率称为静频；旋转着的叶片的自振频率称为动频；由于离心力的作用，叶片弯曲刚度增加，自振频率较静频高。

6.尾流激振气流通过发动机内流道时，在内部障碍物后（如燃烧室后）造成气流周向不均匀，从而对后面转子叶片形成激振。

7.转子的自位作用转子在超临界状态下工作时，其挠度与偏心距是反向的，即轮盘质心位于轴挠曲线的内侧，不平衡离心力相应减小，使轴挠度急剧减小，并逐渐趋于偏心距e，称为“自位”作用。

8.静不平衡与静不平衡度由不平衡力引起的不平衡称为静不平衡；静不平衡度是指静不平衡的程度，用质量与偏心矩的乘积me表示，常用单位为g⋅cm。

9.动不平衡与动不平衡度由不平衡力矩引起的不平衡称为动不平衡；动不平衡度是指动不平衡的程度，用me表示，常用单位是g⋅cm。

10.动平衡动平衡就是把转子放在动平衡机床上进行旋转，通过在指定位置上添加配重，以消除不平衡力矩。

11.挠性转子与刚性转子轴的刚性相对于支承的刚度很小的转子系统称为挠性转子；转子的刚性相对于支承的刚性很大的转子称为刚性转子。

最新资料推荐一、填空题（请把正确答案写在试卷有下划线的空格处）容易题目1. 推力是发动机所有部件上气体轴向力的代数和。

2. 航空涡轮发动机的五大部件为进气装置；压气机；燃烧室；涡轮和排气装置；其中“三大核心”部件为：压气机；燃烧室和涡——3. 压气机的作用提高空气压力，分成轴流式、离心式和组合式三种4. 离心式压气机的组成：离心式叶轮，叶片式扩压器，压气机机匣5. 压气机增压比的定义是压气机出口压力与进口压力的比值，反映了气流在压气机内压力提高的程6. 压气机由转子和静子等组成，静子包括机匣和整流________7. 压气机转子可分为鼓式、盘式和鼓盘式。

8•转子（工作）叶片的部分组成：叶身、榫头、中间叶根8. 压气机的盘式转子可分为盘式和加强盘式。

9. 压气机叶片的榫头联结形式有销钉式榫头；燕尾式榫头;和枞树形榫头。

10. 压气机转子叶片通过燕尾形榫头与轮盘上燕尾形榫槽连接在轮盘。

11压气机静子的固定形式燕尾形榫头；柱形榫头和焊接在中间环或者机匣上。

12压气机进口整流罩的功用是减小流动损失。

13. 压气机进口整流罩做成双层的目的是通加温热空气14. 轴流式压气机转子的组成盘；鼓（轴）和叶片_15. 压气机进口可变弯度导流叶片（或可调整流叶片）的作用是防止压气机喘振。

16. 压气机是安装放气带或者放气活门的作用是防止压气机喘振17. 采用双转子压气机的作用是防止压气机喘振。

18压气机机匣的基本结构形式：整体式、分半式、分段式。

19压气机机匣的功用：提高压气机效率；承受和传递的负载；包容能力20整流叶片与机匣联接的三种基本方法：榫头联接；焊接；环21. 多级轴流式压气机由前向后，转子叶片的长度的变化规律是逐渐缩__________ 短。

22. 轴流式压气机叶栅通道形状是扩散形。

23. 轴流式压气机级是由工作叶轮和整流环组成的。

24. 在轴流式压气机的工作叶轮内，气流相对速度减小，压力、密度增加。

25. 在轴流式压气机的整流环内，气流绝对速度减小，压力增加。
