航空发动机燃油喷嘴实训和实验台技术要求

航空发动机试验测试技术航空发动机是当代最精密的机械产品之一，由于航空发动机涉及气动、热工、结构与强度、控制、测试、计算机、制造技术和材料等多种学科，一台发动机内有十几个部件和系统以及数以万计的零件，其应力、温度、转速、压力、振动、间隙等工作条件远比飞机其它分系统复杂和苛刻，而且对性能、重量、适用性、可靠性、耐久性和环境特性又有很高的要求，因此发动机的研制过程是一个设计、制造、试验、修改设计的多次迭代性过程。

在有良好技术储备的基础上，研制一种新的发动机尚要做一万小时的整机试验和十万小时的部件及系统试验，需要庞大而精密的试验设备。

试验测试技术是发展先进航空发动机的关键技术之一，试验测试结果既是验证和修改发动机设计的重要依据，也是评价发动机部件和整机性能的重要判定条件。

因此“航空发动机是试出来的”已成为行业共识。

从航空发动机各组成部分的试验来分类，可分为部件试验和全台发动机的整机试验，一般也将全台发动机的试验称为试车。

部件试验主要有：进气道试验、压气机试验、平面叶栅试验、燃烧室试验、涡轮试验、加力燃烧室试验、尾喷管试验、附件试验以及零、组件的强度、振动试验等。

整机试验有：整机地面试验、高空模拟试验、环境试验和飞行试验等。

下面详细介绍几种试验。

1进气道试验研究飞行器进气道性能的风洞试验。

一般先进行小缩比尺寸模型的风洞试验，主要是验证和修改初步设计的进气道静特性。

然后还需在较大的风洞上进行l／6或l／5的缩尺模型试验，以便验证进气道全部设计要求。

进气道与发动机是共同工作的，在不同状态下都要求进气道与发动机的流量匹配和流场匹配，相容性要好。

实现相容目前主要依靠进气道与发动机联合试验。

2，压气机试验对压气机性能进行的试验。

压气机性能试验主要是在不同的转速下，测取压气机特性参数(空气流量、增压比、效率和喘振点等)，以便验证设计、计算是否正确、合理，找出不足之处，便于修改、完善设计。

压气机试验可分为：(1)压气机模型试验：用满足几何相似的缩小或放大的压气机模型件，在压气机试验台上按任务要求进行的试验。

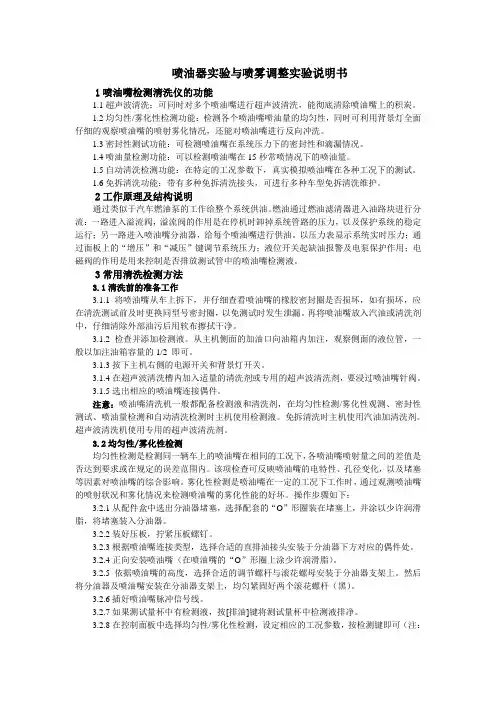

喷油器实验与喷雾调整实验说明书1喷油嘴检测清洗仪的功能1.1超声波清洗：可同时对多个喷油嘴进行超声波清洗，能彻底清除喷油嘴上的积炭。

1.2均匀性/雾化性检测功能：检测各个喷油嘴喷油量的均匀性，同时可利用背景灯全面仔细的观察喷油嘴的喷射雾化情况，还能对喷油嘴进行反向冲洗。

1.3密封性测试功能：可检测喷油嘴在系统压力下的密封性和滴漏情况。

1.4喷油量检测功能：可以检测喷油嘴在15秒常喷情况下的喷油量。

1.5自动清洗检测功能：在特定的工况参数下，真实模拟喷油嘴在各种工况下的测试。

1.6免拆清洗功能：带有多种免拆清洗接头，可进行多种车型免拆清洗维护。

2工作原理及结构说明通过类似于汽车燃油泵的工作给整个系统供油。

燃油通过燃油滤清器进入油路块进行分流：一路进入溢流阀，溢流阀的作用是在停机时卸掉系统管路的压力，以及保护系统的稳定运行；另一路进入喷油嘴分油器，给每个喷油嘴进行供油。

以压力表显示系统实时压力；通过面板上的“增压”和“减压”键调节系统压力；液位开关起缺油报警及电泵保护作用；电磁阀的作用是用来控制是否排放测试管中的喷油嘴检测液。

3常用清洗检测方法3.1清洗前的准备工作3.1.1将喷油嘴从车上拆下，并仔细查看喷油嘴的橡胶密封圈是否损坏，如有损坏，应在清洗测试前及时更换同型号密封圈，以免测试时发生泄漏。

再将喷油嘴放入汽油或清洗剂中，仔细清除外部油污后用软布擦拭干净。

3.1.2检查并添加检测液。

从主机侧面的加油口向油箱内加注，观察侧面的液位管，一般以加注油箱容量的1/2 即可。

3.1.3按下主机右侧的电源开关和背景灯开关。

3.1.4在超声波清洗槽内加入适量的清洗剂或专用的超声波清洗剂，要浸过喷油嘴针阀。

3.1.5选出相应的喷油嘴连接偶件。

注意：喷油嘴清洗机一般都配备检测液和清洗剂，在均匀性检测/雾化性观测、密封性测试、喷油量检测和自动清洗检测时主机使用检测液。

免拆清洗时主机使用汽油加清洗剂。

超声波清洗机使用专用的超声波清洗剂。

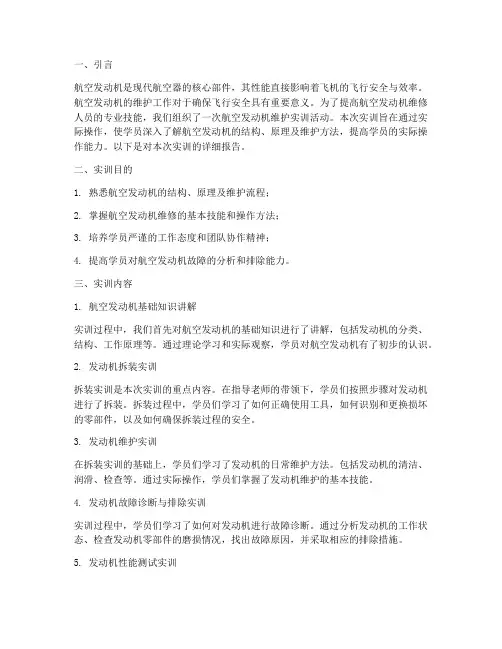

一、引言航空发动机是现代航空器的核心部件，其性能直接影响着飞机的飞行安全与效率。

航空发动机的维护工作对于确保飞行安全具有重要意义。

为了提高航空发动机维修人员的专业技能，我们组织了一次航空发动机维护实训活动。

本次实训旨在通过实际操作，使学员深入了解航空发动机的结构、原理及维护方法，提高学员的实际操作能力。

以下是对本次实训的详细报告。

二、实训目的1. 熟悉航空发动机的结构、原理及维护流程；2. 掌握航空发动机维修的基本技能和操作方法；3. 培养学员严谨的工作态度和团队协作精神；4. 提高学员对航空发动机故障的分析和排除能力。

三、实训内容1. 航空发动机基础知识讲解实训过程中，我们首先对航空发动机的基础知识进行了讲解，包括发动机的分类、结构、工作原理等。

通过理论学习和实际观察，学员对航空发动机有了初步的认识。

2. 发动机拆装实训拆装实训是本次实训的重点内容。

在指导老师的带领下，学员们按照步骤对发动机进行了拆装。

拆装过程中，学员们学习了如何正确使用工具，如何识别和更换损坏的零部件，以及如何确保拆装过程的安全。

3. 发动机维护实训在拆装实训的基础上，学员们学习了发动机的日常维护方法。

包括发动机的清洁、润滑、检查等。

通过实际操作，学员们掌握了发动机维护的基本技能。

4. 发动机故障诊断与排除实训实训过程中，学员们学习了如何对发动机进行故障诊断。

通过分析发动机的工作状态、检查发动机零部件的磨损情况，找出故障原因，并采取相应的排除措施。

5. 发动机性能测试实训为了确保发动机维修后的性能达到标准，学员们学习了发动机性能测试的方法。

通过测试发动机的功率、扭矩、转速等参数，判断发动机的维修质量。

四、实训心得1. 理论与实践相结合本次实训使我深刻认识到，理论知识是实践的基础，而实践则是检验理论知识的唯一标准。

在实训过程中，我们不仅要掌握理论知识，还要学会将其应用到实际操作中。

2. 安全第一航空发动机维修工作具有很高的风险性，因此在实训过程中，我们始终将安全放在首位。

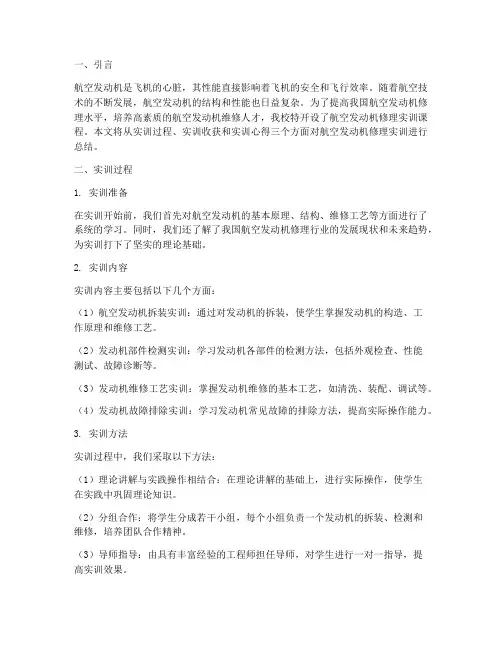

一、引言航空发动机是飞机的心脏，其性能直接影响着飞机的安全和飞行效率。

随着航空技术的不断发展，航空发动机的结构和性能也日益复杂。

为了提高我国航空发动机修理水平，培养高素质的航空发动机维修人才，我校特开设了航空发动机修理实训课程。

本文将从实训过程、实训收获和实训心得三个方面对航空发动机修理实训进行总结。

二、实训过程1. 实训准备在实训开始前，我们首先对航空发动机的基本原理、结构、维修工艺等方面进行了系统的学习。

同时，我们还了解了我国航空发动机修理行业的发展现状和未来趋势，为实训打下了坚实的理论基础。

2. 实训内容实训内容主要包括以下几个方面：（1）航空发动机拆装实训：通过对发动机的拆装，使学生掌握发动机的构造、工作原理和维修工艺。

（2）发动机部件检测实训：学习发动机各部件的检测方法，包括外观检查、性能测试、故障诊断等。

（3）发动机维修工艺实训：掌握发动机维修的基本工艺，如清洗、装配、调试等。

（4）发动机故障排除实训：学习发动机常见故障的排除方法，提高实际操作能力。

3. 实训方法实训过程中，我们采取以下方法：（1）理论讲解与实践操作相结合：在理论讲解的基础上，进行实际操作，使学生在实践中巩固理论知识。

（2）分组合作：将学生分成若干小组，每个小组负责一个发动机的拆装、检测和维修，培养团队合作精神。

（3）导师指导：由具有丰富经验的工程师担任导师，对学生进行一对一指导，提高实训效果。

三、实训收获1. 理论知识与实践能力得到提升通过实训，我们对航空发动机的结构、工作原理和维修工艺有了更加深入的了解，同时，实际操作能力的提升使我们能够更好地应对实际工作中的各种问题。

2. 团队合作意识增强在实训过程中，我们学会了与他人沟通、协作，共同完成任务，增强了团队协作意识。

3. 安全意识提高实训过程中，我们深刻认识到安全的重要性，时刻保持警惕，遵守操作规程，提高了安全意识。

四、实训心得1. 理论与实践相结合的重要性在实训过程中，我们深刻体会到理论与实践相结合的重要性。

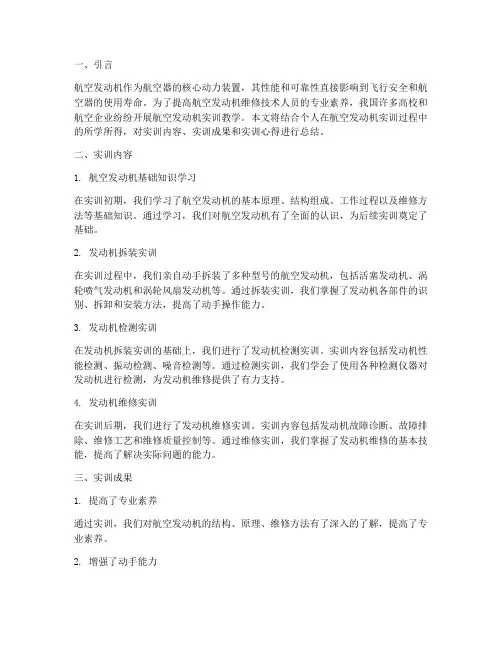

一、引言航空发动机作为航空器的核心动力装置，其性能和可靠性直接影响到飞行安全和航空器的使用寿命。

为了提高航空发动机维修技术人员的专业素养，我国许多高校和航空企业纷纷开展航空发动机实训教学。

本文将结合个人在航空发动机实训过程中的所学所得，对实训内容、实训成果和实训心得进行总结。

二、实训内容1. 航空发动机基础知识学习在实训初期，我们学习了航空发动机的基本原理、结构组成、工作过程以及维修方法等基础知识。

通过学习，我们对航空发动机有了全面的认识，为后续实训奠定了基础。

2. 发动机拆装实训在实训过程中，我们亲自动手拆装了多种型号的航空发动机，包括活塞发动机、涡轮喷气发动机和涡轮风扇发动机等。

通过拆装实训，我们掌握了发动机各部件的识别、拆卸和安装方法，提高了动手操作能力。

3. 发动机检测实训在发动机拆装实训的基础上，我们进行了发动机检测实训。

实训内容包括发动机性能检测、振动检测、噪音检测等。

通过检测实训，我们学会了使用各种检测仪器对发动机进行检测，为发动机维修提供了有力支持。

4. 发动机维修实训在实训后期，我们进行了发动机维修实训。

实训内容包括发动机故障诊断、故障排除、维修工艺和维修质量控制等。

通过维修实训，我们掌握了发动机维修的基本技能，提高了解决实际问题的能力。

三、实训成果1. 提高了专业素养通过实训，我们对航空发动机的结构、原理、维修方法有了深入的了解，提高了专业素养。

2. 增强了动手能力在实训过程中，我们亲自动手拆装、检测和维修发动机，增强了动手操作能力。

3. 培养了团队协作精神实训过程中，我们相互协作，共同完成各项任务，培养了团队协作精神。

4. 拓宽了知识面实训过程中，我们接触到了各种型号的发动机，拓宽了知识面。

四、实训心得1. 安全意识在实训过程中，我们深刻认识到安全的重要性。

每次操作前，都要确保安全措施到位，避免发生安全事故。

2. 细心严谨发动机维修工作要求我们细心严谨，一丝不苟。

在实训过程中，我们要严格遵守操作规程，确保维修质量。

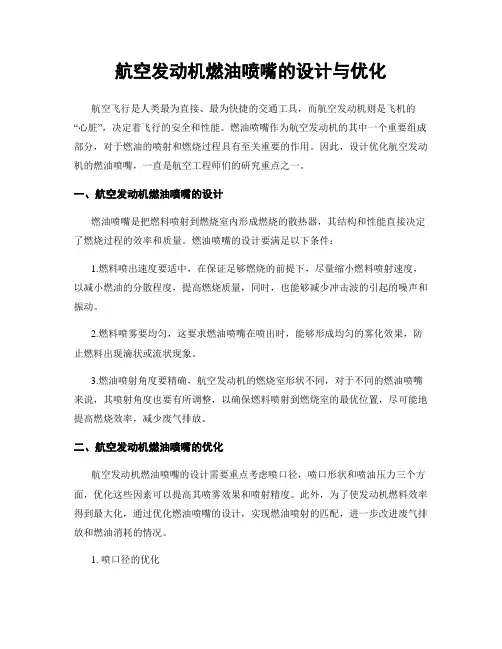

航空发动机燃油喷嘴的设计与优化航空飞行是人类最为直接、最为快捷的交通工具，而航空发动机则是飞机的“心脏”，决定着飞行的安全和性能。

燃油喷嘴作为航空发动机的其中一个重要组成部分，对于燃油的喷射和燃烧过程具有至关重要的作用。

因此，设计优化航空发动机的燃油喷嘴，一直是航空工程师们的研究重点之一。

一、航空发动机燃油喷嘴的设计燃油喷嘴是把燃料喷射到燃烧室内形成燃烧的散热器，其结构和性能直接决定了燃烧过程的效率和质量。

燃油喷嘴的设计要满足以下条件：1.燃料喷出速度要适中，在保证足够燃烧的前提下，尽量缩小燃料喷射速度，以减小燃油的分散程度，提高燃烧质量，同时，也能够减少冲击波的引起的噪声和振动。

2.燃料喷雾要均匀，这要求燃油喷嘴在喷出时，能够形成均匀的雾化效果，防止燃料出现滴状或流状现象。

3.燃油喷射角度要精确，航空发动机的燃烧室形状不同，对于不同的燃油喷嘴来说，其喷射角度也要有所调整，以确保燃料喷射到燃烧室的最优位置，尽可能地提高燃烧效率，减少废气排放。

二、航空发动机燃油喷嘴的优化航空发动机燃油喷嘴的设计需要重点考虑喷口径，喷口形状和喷油压力三个方面，优化这些因素可以提高其喷雾效果和喷射精度。

此外，为了使发动机燃料效率得到最大化，通过优化燃油喷嘴的设计，实现燃油喷射的匹配，进一步改进废气排放和燃油消耗的情况。

1. 喷口径的优化喷口径越小，则燃料能够更加均匀地喷到燃烧室中，使燃烧效率得到提高，同时还能减少喷口对空气流动的影响，使燃油消耗更加可控。

但是喷口径过小，则又会对燃油的流动和传输产生较大的阻力，需要更大的喷油压力才能达到所需要的喷射速度，此时就需要对喷油压力的控制精度加强。

2. 喷口形状的优化不同形状的喷口对于燃油喷射的效果是不同的。

一般而言，锥形燃油喷嘴的喷雾效果比较好，其射出的燃油雾滴分布相对均匀，因此，其燃烧效率更高。

同时，锥形喷嘴的流体外形结构相对简单，易于制造和维护，因此也更受航空发动机制造商的欢迎。

航空发动机试验测试技术航空发动机是当代最精密的机械产品之一，由于航空发动机涉及气动、热工、结构与强度、控制、测试、计算机、制造技术和材料等多种学科，一台发动机内有十几个部件和系统以及数以万计的零件，其应力、温度、转速、压力、振动、间隙等工作条件远比飞机其它分系统复杂和苛刻，而且对性能、重量、适用性、可靠性、耐久性和环境特性又有很高的要求，因此发动机的研制过程是一个设计、制造、试验、修改设计的多次迭代性过程。

在有良好技术储备的基础上，研制一种新的发动机尚要做一万小时的整机试验和十万小时的部件及系统试验，需要庞大而精密的试验设备。

试验测试技术是发展先进航空发动机的关键技术之一，试验测试结果既是验证和修改发动机设计的重要依据，也是评价发动机部件和整机性能的重要判定条件。

因此“航空发动机是试出来的”已成为行业共识。

从航空发动机各组成部分的试验来分类，可分为部件试验和全台发动机的整机试验，一般也将全台发动机的试验称为试车。

部件试验主要有：进气道试验、压气机试验、平面叶栅试验、燃烧室试验、涡轮试验、加力燃烧室试验、尾喷管试验、附件试验以及零、组件的强度、振动试验等。

整机试验有：整机地面试验、高空模拟试验、环境试验和飞行试验等。

下面详细介绍几种试验。

1进气道试验研究飞行器进气道性能的风洞试验。

一般先进行小缩比尺寸模型的风洞试验，主要是验证和修改初步设计的进气道静特性。

然后还需在较大的风洞上进行l／6或l／5的缩尺模型试验，以便验证进气道全部设计要求。

进气道与发动机是共同工作的，在不同状态下都要求进气道与发动机的流量匹配和流场匹配，相容性要好。

实现相容目前主要依靠进气道与发动机联合试验。

2，压气机试验对压气机性能进行的试验。

压气机性能试验主要是在不同的转速下，测取压气机特性参数(空气流量、增压比、效率和喘振点等)，以便验证设计、计算是否正确、合理，找出不足之处，便于修改、完善设计。

压气机试验可分为：(1)压气机模型试验：用满足几何相似的缩小或放大的压气机模型件，在压气机试验台上按任务要求进行的试验。

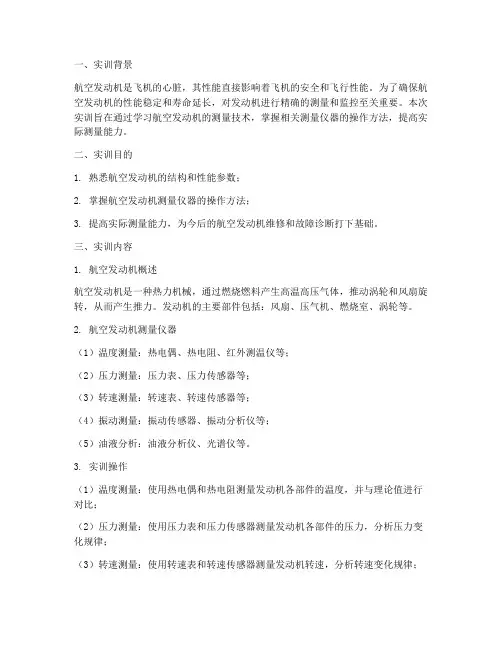

一、实训背景航空发动机是飞机的心脏，其性能直接影响着飞机的安全和飞行性能。

为了确保航空发动机的性能稳定和寿命延长，对发动机进行精确的测量和监控至关重要。

本次实训旨在通过学习航空发动机的测量技术，掌握相关测量仪器的操作方法，提高实际测量能力。

二、实训目的1. 熟悉航空发动机的结构和性能参数；2. 掌握航空发动机测量仪器的操作方法；3. 提高实际测量能力，为今后的航空发动机维修和故障诊断打下基础。

三、实训内容1. 航空发动机概述航空发动机是一种热力机械，通过燃烧燃料产生高温高压气体，推动涡轮和风扇旋转，从而产生推力。

发动机的主要部件包括：风扇、压气机、燃烧室、涡轮等。

2. 航空发动机测量仪器（1）温度测量：热电偶、热电阻、红外测温仪等；（2）压力测量：压力表、压力传感器等；（3）转速测量：转速表、转速传感器等；（4）振动测量：振动传感器、振动分析仪等；（5）油液分析：油液分析仪、光谱仪等。

3. 实训操作（1）温度测量：使用热电偶和热电阻测量发动机各部件的温度，并与理论值进行对比；（2）压力测量：使用压力表和压力传感器测量发动机各部件的压力，分析压力变化规律；（3）转速测量：使用转速表和转速传感器测量发动机转速，分析转速变化规律；（4）振动测量：使用振动传感器和振动分析仪测量发动机振动，分析振动原因；（5）油液分析：使用油液分析仪和光谱仪分析发动机油液成分，判断发动机运行状况。

四、实训成果与分析1. 温度测量：通过实际测量，发现发动机各部件的温度与理论值基本相符，说明发动机运行稳定。

2. 压力测量：在发动机运行过程中，压力变化规律与理论分析一致，进一步验证了发动机性能的稳定性。

3. 转速测量：转速测量结果表明，发动机转速在正常范围内，无异常波动。

4. 振动测量：振动测量结果显示，发动机振动幅度在允许范围内，未发现明显异常。

5. 油液分析：通过油液分析，发现发动机油液成分正常，无异常磨损和污染现象。

五、实训总结本次航空发动机测量实训，使我深刻认识到航空发动机测量技术在发动机维护和故障诊断中的重要性。

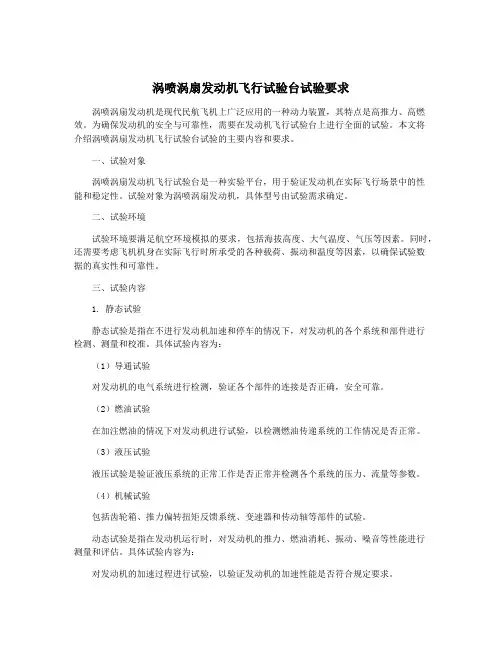

涡喷涡扇发动机飞行试验台试验要求涡喷涡扇发动机是现代民航飞机上广泛应用的一种动力装置，其特点是高推力、高燃效。

为确保发动机的安全与可靠性，需要在发动机飞行试验台上进行全面的试验。

本文将介绍涡喷涡扇发动机飞行试验台试验的主要内容和要求。

一、试验对象涡喷涡扇发动机飞行试验台是一种实验平台，用于验证发动机在实际飞行场景中的性能和稳定性。

试验对象为涡喷涡扇发动机，具体型号由试验需求确定。

二、试验环境试验环境要满足航空环境模拟的要求，包括海拔高度、大气温度、气压等因素。

同时，还需要考虑飞机机身在实际飞行时所承受的各种载荷、振动和温度等因素，以确保试验数据的真实性和可靠性。

三、试验内容1. 静态试验静态试验是指在不进行发动机加速和停车的情况下，对发动机的各个系统和部件进行检测、测量和校准。

具体试验内容为：（1）导通试验对发动机的电气系统进行检测，验证各个部件的连接是否正确，安全可靠。

（2）燃油试验在加注燃油的情况下对发动机进行试验，以检测燃油传递系统的工作情况是否正常。

（3）液压试验液压试验是验证液压系统的正常工作是否正常并检测各个系统的压力、流量等参数。

（4）机械试验包括齿轮箱、推力偏转扭矩反馈系统、变速器和传动轴等部件的试验。

动态试验是指在发动机运行时，对发动机的推力、燃油消耗、振动、噪音等性能进行测量和评估。

具体试验内容为：对发动机的加速过程进行试验，以验证发动机的加速性能是否符合规定要求。

对发动机在恒定功率下的工作情况进行试验，以检测燃油消耗、推力、温度等参数。

在发动机负载变化的情况下，对发动机的工作情况进行试验，以验证发动机在负载变化时的性能和稳定性。

（4）振动和噪音试验对发动机振动和噪音水平进行测量和评价，以确定发动机是否符合国际标准和运行要求。

四、试验要求1. 合理安排试验时间，确保试验持续时间充足。

2. 严格按照试验方案进行试验，实验室成员应遵守对应的试验程序。

3. 试验前对试验数据、试验设备和试验环境进行充分评估，评估后确认后再进行试验。

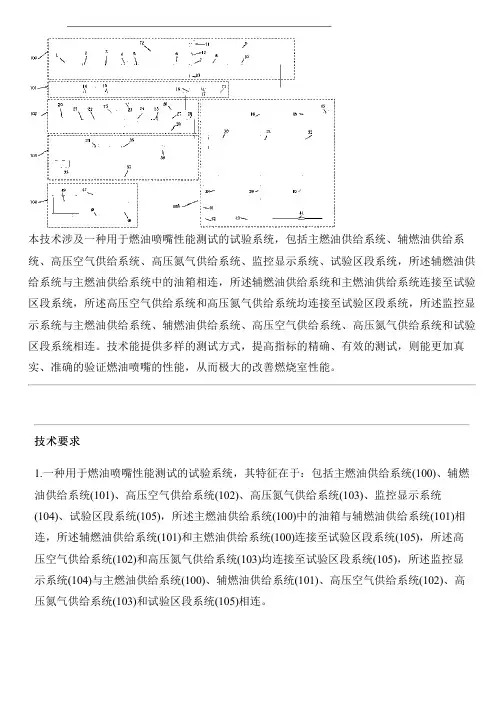

本技术涉及一种用于燃油喷嘴性能测试的试验系统，包括主燃油供给系统、辅燃油供给系统、高压空气供给系统、高压氮气供给系统、监控显示系统、试验区段系统，所述辅燃油供给系统与主燃油供给系统中的油箱相连，所述辅燃油供给系统和主燃油供给系统连接至试验区段系统，所述高压空气供给系统和高压氮气供给系统均连接至试验区段系统，所述监控显示系统与主燃油供给系统、辅燃油供给系统、高压空气供给系统、高压氮气供给系统和试验区段系统相连。

技术能提供多样的测试方式，提高指标的精确、有效的测试，则能更加真实、准确的验证燃油喷嘴的性能，从而极大的改善燃烧室性能。

技术要求1.一种用于燃油喷嘴性能测试的试验系统，其特征在于：包括主燃油供给系统(100)、辅燃油供给系统(101)、高压空气供给系统(102)、高压氮气供给系统(103)、监控显示系统(104)、试验区段系统(105)，所述主燃油供给系统(100)中的油箱与辅燃油供给系统(101)相连，所述辅燃油供给系统(101)和主燃油供给系统(100)连接至试验区段系统(105)，所述高压空气供给系统(102)和高压氮气供给系统(103)均连接至试验区段系统(105)，所述监控显示系统(104)与主燃油供给系统(100)、辅燃油供给系统(101)、高压空气供给系统(102)、高压氮气供给系统(103)和试验区段系统(105)相连。

油供给系统(100)包括油箱(1)，所述油箱(1)的输出端与第一关断阀(2)的输入端相连，所述第一关断阀(2)的输出端与第一油过滤器(3)的输入端相连，所述第一油过滤器(3)的输出端与高压油泵(4)的输入端相连，所述高压油泵(4)的输出端与第一减压阀(5)的输入端相连，所述第一减压阀(5)的输出端与储能器组(72)的输入端相连，所述储能器组(72)的输出端与电加热器(6)的输入端相连，所述电加热器(6)的输出端与换热器(7)的输入端相连，所述换热器(7)的输出端与高量程流量计(8)的输入端相连，所述高量程流量计(8)的输出端与低流量计关断阀(10)的输入端相连，低量程流量计(9)并接在所述低流量计关断阀(10)上，所述低量程流量计(9)的输出端与试验区段系统(105)的输入端相连。

PCN喷油嘴打靶流量试验台技术要求（研发用设备）1检测零件ＰＣＮ喷油嘴2喷油嘴打靶流量试验台技术要求2.1ＰＣＮ打靶流量效率检测。

2.2试验方式：采用手工上下料，自动气动夹紧，每次装夹２件。

2.3试验油为15W402.4靶高范围１５０－２６０ｍｍ2.5靶孔８ｍｍ－１０ｍｍ2.6试验台压力０－５００Ｋｐａ2.7试验台流量０－３０Ｌ／ｍｉｎ2.8试验台温度20~120±2℃3 PCN喷油嘴打靶流量试验台工作原理3.1 PCN喷油嘴打靶时，通过靶孔机油收集在集油盒里，回收到油箱内。

在打靶开始时，采集喷嘴出口实时流量信号。

3.2 PCN喷油嘴打靶流量试验台，通过在每个工件进油口端的压力传感器，实时检测工件在工作时的压力。

3.3 PCN喷油嘴打靶流量试验台，通过在每个工件进油口端的流量传感器，实时检测工件在工作时的流量。

3.4 工件采用向上喷射，经过集油盒收集。

当工件不合格时人工观察，工件打靶偏离方向。

4 主要技术指标：4.1采用工业控制计算机控制、windo ws编程、模拟量模块、温度模块采集压力传感器、温度传感器、流量传感器模拟量信号，数据处理、显示成压力、流量、温度等数据4.2 利用工业控制计算机数据存储器容量，历史保存试验日期、试验样件零件号，流量效率数据；或某个温度下，压力动态变化，压力、流量数据；流量与压力、流量与温度的曲线可以进行实时显示，并能够打印4.3 采用工业控制计算机控制、模拟量输出，继电器控制，3匹工业用制冷机组与加热器转换。

保证介质温度在控制范围内正负2度4.4 采用17寸液晶屏、显示试验参数；液晶屏安装位置要求防油，要求配有键盘、鼠标。

4.5 考虑工作环境，全部试验操作功能元件设置在操作面板4.6 显示屏功能画面要求：试验用油温度、打靶时间、打靶流量1A，打靶流量2A、显示零件号、喷嘴压力，已打靶数、不合格数、建立数据库，试验样件不同压力下喷嘴压力、喷嘴流量实时数据检测、显示，并能保存数据库内，可进行打印。

航空发动机燃油系统的仿真与优化设计随着航空业的不断发展和技术进步，航空发动机的燃油系统也变得越来越复杂，其性能与可靠性对整个飞机的安全和经济性都有着重要的影响。

在航空发动机设计中，燃油系统是其中一个关键的系统，其设计优化也是非常重要的。

因此，采用仿真技术对燃油系统进行优化设计，已经成为了一种主流的方法。

一、航空发动机燃油系统的组成航空发动机燃油系统主要由燃油供应系统、燃油喷射系统、燃油燃烧系统和燃油管理系统等组成。

其中，燃油供应系统主要负责将燃油从油箱输送到燃油喷射系统中，而燃油喷射系统则负责将燃油喷射进入燃烧室中，燃烧后产生动力。

燃油管理系统则是对燃油进行管理控制的系统，包括燃油油量、供应等参数的控制。

二、航空发动机燃油系统仿真的重要性在航空发动机的设计过程中，针对燃油系统的优化设计是非常关键的。

通过使用仿真软件对燃油系统进行仿真与模拟，可以有效的优化燃油系统的设计，提高燃油系统的性能和可靠性。

首先，通过仿真分析可以得出燃油系统的参数，例如：燃油流量、燃油压力、燃油温度等参数。

这些参数对于设计燃油系统来说非常重要，通过优化这些参数可以提高燃油系统的效率和可靠性，同时减少能源浪费和对环境的影响。

其次，通过仿真软件可以对燃油喷射系统进行优化设计。

例如：采用不同的喷油器材质和结构、喷雾角度的改变等来改善燃油的喷射效果，不仅可以提高燃油的利用率，减少排放和噪音，还可以提高燃烧效率，减少燃油消耗和降低运行成本。

另外，通过仿真可以对燃油系统中的任何一个组件进行维护和升级。

例如：可以检查燃油油泵、燃油高压泵、燃油喷油嘴等配件的有效性和安全性，对其进行修理或升级，以确保发动机长期稳定、安全的运行和最佳性能。

三、航空发动机燃油系统仿真的优势与传统的试验方法相比，采用仿真技术来优化燃油系统设计有着许多优势，包括：1. 时间和成本的节约在航空发动机设计中，通过实验检测来测试不同的燃油系统设计可能需要花费巨额资金和数月时间。

航空发动机燃烧室燃油喷嘴I.燃烧室的基本类型1.单管燃烧室〔无燃油喷嘴〕单管燃烧室由多个(一般是8～16个)单个燃烧室组成。

它们之间有联焰管相联，起传播火焰和均压的作用。

在早期的涡轮喷气发动机用得较多，与离心式压气机配合使用，在结构上比较简单。

可以单独的拆换，维护比较方便。

缺点主要是它的空间利用率低；在重量上不仅本身比较重，而且因为它不能传递涡轮和压气机壳体上的扭矩，还要增加其他结构部件(轴承机匣)的重量。

2.联管燃烧室〔无燃油喷嘴〕与单管燃烧室相同的是：联管燃烧室也是有单独的火焰筒。

但是这些火焰筒被包容在一个共同的环形腔道里。

联管燃烧室的优点是结构比较紧凑，外壳可传递扭矩，因而有利于减轻发动机的结构重量。

此外，它的火焰筒与单管燃烧室相似，因而对设计调试仍较方便。

3.环形燃烧室〔现代主流燃烧室，有一圈燃油喷嘴〕由四个同心的圆筒组成。

在火焰筒的头部装有一圈燃油喷嘴和火焰稳定装置。

与压气机出口和涡轮进口的环形气流通道可以有很好的气动配合，可以减少流动损失，缩短燃烧室头部的扩压段。

可以得到较均匀的出口周向温度场。

空间利用率最高，壳体结构有利于扭矩和力的传递。

更有利于减轻重量。

缺点首先是沿圆周均匀分布的各个离心喷嘴喷油所形成的燃油分布和环形通道的进气不易配合好。

设计调试比较困难，需要有大型的气源设备。

使用中装拆维护也比较复杂。

环形燃烧室〔含喷嘴位置〕清晰图II.燃烧室的气动原理和技术指标根据气流走燃烧室内的流动方式，环形燃烧室又可以进一步分为直流式、折流式和回流式。

III.燃油喷嘴IV.燃油喷嘴的市场研究〔付费〕航空发动机燃油喷嘴市场消费能力及需求潜力调研报告:// chinacir2013年中国航空发动机燃油喷嘴市场调查及投资策略分析报告://www irV.燃油喷嘴的生产厂家欧美航空发动机制造商，都是将航发燃烧室的喷嘴和涡流器外包到专门的供货商，这些供货商具有设计和制造喷嘴的能力，最著名的喷嘴供货商是Parker公司，它设计和制造了GE、普惠、和R.R. 三大发动机制造公司的大部分发动机燃油喷嘴。

航空发动机燃油喷嘴实训和实验台技术要求为完成我院教学大纲中关于发动机燃油系统实训内容的教学要求，使机电维修专业的学生实训更加接近实际工作要求。

学生可以通过对航空发动机燃油喷嘴的检测试验过程，对发动机附件维修的整个过程有更加深入的了解。

我们拟建设一个燃油喷嘴实验台，该实验台的技术要求详述如下：1、总体设计要求拟以三种型号发动机的燃油喷嘴作为实训和实验的附件，型号分别为CFM56-3发动机、涡喷6发动机和斯贝515发动机。

采用航空煤油为实验用油液，模拟真实的燃油喷射过程，通过检测固定工况下燃油喷嘴的喷射角度来说明喷嘴的检测是否合格。

发动机燃油喷嘴由我方提供。

实验台共分两个区域，一个是操作工作区，一个是实验观察区。

操作区内包含操作面板和相应的显示仪表，以便控制和调节供油压力；实验观察区则包含固定工装和观察窗口，以便于学生们能够拆装和更换不同型号燃油喷嘴并清晰地观察到喷嘴的实验结果。

故整体实验台需要采用不锈钢板材制作，观察窗口需要采用钢化透明玻璃制作，以保证观察效果和实验台寿命。

显示仪表包括三个燃油喷嘴的供油压力表和一个流量表等。

依据发动机燃油喷嘴实际的工作情况，燃油喷嘴的供油压力分别为两种工况：15PSI,和120PSI，这两种工况下分别对应两种燃油喷射角度：64度和125度（针对CFM56机型）。

故燃油供给压力应该可以在0到150PSI 之间可以调节，燃油供给流量也是可调的且最大供油量为10L/MIN.。

2、外观设计要求外观设计以方便学生操作和观察为主，结实耐用和安全。

3、主要附件技术要求供油泵：为齿轮泵，供油压力和流量都可以调节，最大供油压力为150PSI，最大供油量为10L/MIN。

符合航空煤油为油液的特殊供压要求。

电动机：功率根据供油泵的型号配套。

供油管：不锈钢供油管。

压力表：最大显示压力为200 PSI即可调压阀：全部采用不锈钢球阀。

航空涡轮发动机使用的喷油嘴有离心式喷油嘴、气动式喷油嘴、蒸发管式喷油嘴和甩油喷嘴。

离心式喷油嘴内装有一个旋流器，其工作原理如图所示。

燃油从切向孔进入旋流室内，在旋流室内作急速的旋转运动，燃油从喷孔喷出后，受惯性力和空气撞击力的作用破裂成无数细小的油珠，从而获得良好的雾化结果。

由于发动机在不同的转速下工作时，所需油量的变化很大。

大转速时的供油量，一般比小转速时的供油量大十几至几十倍。

只有一条通路面积的单路喷油嘴就不能满足要求，所以目前有的发动机使用双路离心喷油嘴。

离心喷嘴的优点是能够形成均匀的混合气保证燃烧室在宽广的混合比例范围内工作，工作可靠，结构坚固易于调试，在航空发动机中使用广泛。

其缺点是1，供油压力要求高2，存在高温富油区，易造成发烟污染3，出口温度场不均匀4，与环形燃烧室不协调。

气动式喷油嘴的出现,克服了离心式喷油嘴的以下两个缺点：喷油量与喷油雾化质量都直接与供油压力相关：在大供油量时,由于雾化质量好，大部分是小直径的油珠,由于其动量小,都聚集在喷油嘴附近,容易形成积炭。

而气动式喷油嘴油量的改变是依靠供油压力，而雾化质量则依靠另外的气动因素。

气动式喷嘴油气混合均匀，避免了主燃区的局部富油区，减少了冒烟和积碳；火焰呈蓝色，辐射热量少使火焰筒壁温较低，气动喷嘴不要求很高的供油压力，而且在较宽的工作范围内，喷雾锥角大致保持不变，所以容易使燃烧室出口温度场分布比较均匀稳定。

气动式喷嘴简化了供油管道仅用单管供油。

其缺点是：由于油气充分掺混贫油熄火极限大大降低，使燃烧室稳定工作范围变窄；在启动时，气流速度较低，压力较小，雾化不良。

在装用蒸发管的燃烧室内，油气的混合提前在蒸发管内进行，如图所示。

经在 T 型热管壁加热蒸发，进一步与这部分高温空气掺合。

实践证明使用蒸发管的燃烧室燃烧效率较高，不冒烟，出口温度场比较稳定。

这种蒸发管式的供油装置与环形燃烧室相回合,得到广泛的应用。

甩油喷嘴在高转速、小流量的折流环形燃烧室中得到广泛运用。
