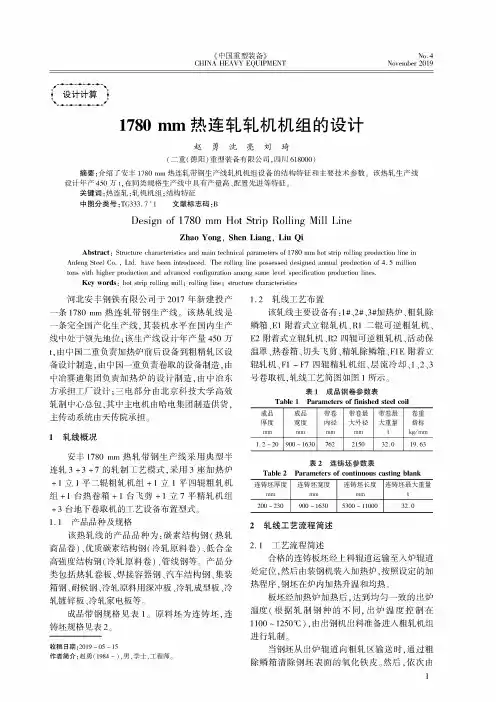

1780精轧机工作辊设计

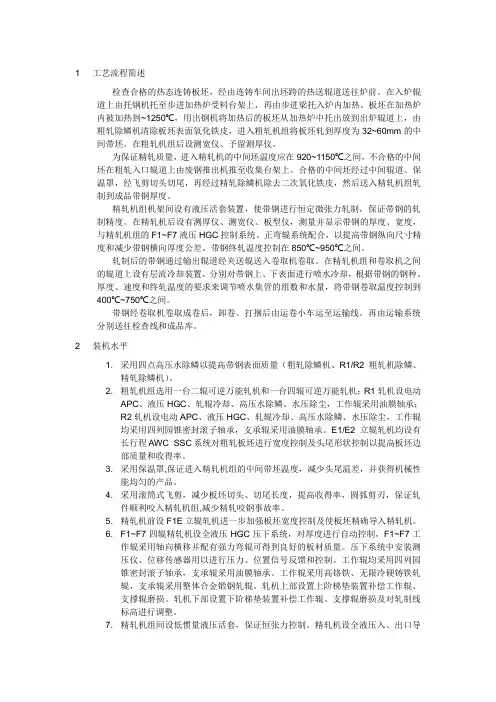

1 工艺流程简述检查合格的热态连铸板坯，经由连铸车间出坯跨的热送辊道送往炉前。

在入炉辊道上由托钢机托至步进加热炉受料台架上，再由步进梁托入炉内加热。

板坯在加热炉内被加热到~1250℃，用出钢机将加热后的板坯从加热炉中托出放到出炉辊道上，由粗轧除鳞机清除板坯表面氧化铁皮，进入粗轧机组将板坯轧到厚度为32~60mm的中间带坯。

在粗轧机组后设测宽仪、予留测厚仪。

为保证精轧质量，进入精轧机的中间坯温度应在920~1150℃之间，不合格的中间坯在粗轧入口辊道上由废钢推出机推至收集台架上。

合格的中间坯经过中间辊道、保温罩，经飞剪切头切尾，再经过精轧除鳞机除去二次氧化铁皮，然后送入精轧机组轧制到成品带钢厚度。

精轧机组机架间设有液压活套装置，使带钢进行恒定微张力轧制，保证带钢的轧制精度。

在精轧机后设有测厚仪、测宽仪、板型仪，测量并显示带钢的厚度、宽度，与精轧机组的F1~F7液压HGC控制系统、正弯辊系统配合，以提高带钢纵向尺寸精度和减少带钢横向厚度公差。

带钢终轧温度控制在850℃~950℃之间。

轧制后的带钢通过输出辊道经夹送辊送入卷取机卷取。

在精轧机组和卷取机之间的辊道上设有层流冷却装置，分别对带钢上、下表面进行喷水冷却，根据带钢的钢种、厚度、速度和终轧温度的要求来调节喷水集管的组数和水量，将带钢卷取温度控制到400℃~750℃之间。

带钢经卷取机卷取成卷后，卸卷、打捆后由运卷小车运至运输线。

再由运输系统分别送往检查线和成品库。

2 装机水平1. 采用四点高压水除鳞以提高带钢表面质量（粗轧除鳞机、R1/R2粗轧机除鳞、精轧除鳞机）。

2. 粗轧机组选用一台二辊可逆万能轧机和一台四辊可逆万能轧机；R1轧机设电动APC、液压HGC、轧辊冷却、高压水除鳞、水压除尘，工作辊采用油膜轴承；R2轧机设电动APC、液压HGC、轧辊冷却、高压水除鳞、水压除尘，工作辊均采用四列园锥密封滚子轴承，支承辊采用油膜轴承。

E1/E2立辊轧机均设有长行程AWC· SSC系统对粗轧板坯进行宽度控制及头尾形状控制以提高板坯边部质量和收得率。

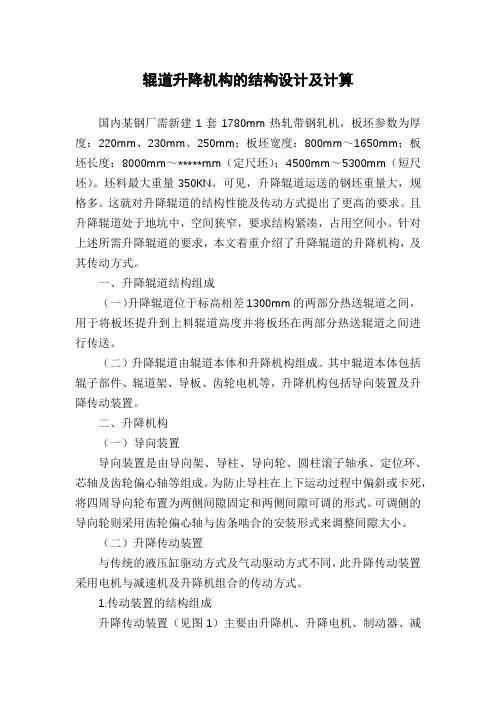

辊道升降机构的结构设计及计算国内某钢厂需新建1套1780mm热轧带钢轧机，板坯参数为厚度：220mm、230mm、250mm；板坯宽度：800mm～1650mm；板坯长度：8000mm～*****mm（定尺坯）；4500mm～5300mm（短尺坯）。

坯料最大重量350KN。

可见，升降辊道运送的钢坯重量大，规格多。

这就对升降辊道的结构性能及传动方式提出了更高的要求。

且升降辊道处于地坑中，空间狭窄，要求结构紧凑，占用空间小。

针对上述所需升降辊道的要求，本文着重介绍了升降辊道的升降机构，及其传动方式。

一、升降辊道结构组成（一）升降辊道位于标高相差1300mm的两部分热送辊道之间，用于将板坯提升到上料辊道高度并将板坯在两部分热送辊道之间进行传送。

（二）升降辊道由辊道本体和升降机构组成。

其中辊道本体包括辊子部件、辊道架、导板、齿轮电机等，升降机构包括导向装置及升降传动装置。

二、升降机构（一）导向装置导向装置是由导向架、导柱、导向轮、圆柱滚子轴承、定位环、芯轴及齿轮偏心轴等组成。

为防止导柱在上下运动过程中偏斜或卡死，将四周导向轮布置为两侧间隙固定和两侧间隙可调的形式。

可调侧的导向轮则采用齿轮偏心轴与齿条啮合的安装形式来调整间隙大小。

（二）升降传动装置与传统的液压缸驱动方式及气动驱动方式不同，此升降传动装置采用电机与减速机及升降机组合的传动方式。

1.传动装置的结构组成升降传动装置（见图1）主要由升降机、升降电机、制动器、减速机等组成。

减速机是等比例传动型式。

升降电机与中间减速机连接，通过传动轴等比输出到两侧减速机，减速机再分别等比输出并直接带动两侧升降机，实现辊道升降运动。

1—升降机1；2—升降机2；3—升降电机；4—制动器；5—减速机；6—传动轴图1 升降传动装置布置图2.与其他传动方式比较与液压缸驱动形式及气缸驱动的形式相比，升降辊道中利用电机-减速机-升降机的升降传动方式，具有如下优点：（1）此传动型式能够有效地节省空间。

柳钢科技2009年中南·泛珠三角地区第五届1前言在板带钢生产的四辊轧机中，工作辊直接与轧件接触，使轧件发生塑性变形，对于板带的表面质量和板形密切联系；支撑辊承受了绝大部分的弯曲力矩，对于生产的稳定运行，特别是板带钢横断面的板形影响极大。

支撑辊对生产的影响占据了重要地位。

一方面，支撑辊更换周期比较长，特别是有事故发生时，对轧线影响很大；另一方面，支撑辊的制造成本高，一支就达到上百万元，支撑辊发生事故，损失了支撑辊的使用直径，造成很大的经济损失。

安钢1780热连轧投产不久，就发生了粗轧机支撑辊端部掉块儿的严重事故，本文就此对支撑辊的剥落掉块儿原因进行了分析，并有针对性地采取了相应的改进预防措施。

21780热连轧的基本情况1780热连轧是安钢产品结构调整战略规划的重要生产线之一，一期先建2座步进梁式加热炉、1架带立辊的四辊可逆式粗轧机、1台飞剪、7架连轧四辊精轧机、2台卷取机，年产量为175万吨。

二期再增建1座步进梁式加热炉、1架两辊粗轧机和1台卷取机，年产量可达350万吨，并增设一套年产量为80万吨的平整分卷机组。

其工艺布置见图1。

轧线的轧辊情况见表1。

3粗轧机R2支撑辊边部剥落情况发生辊端剥落的支撑辊，为R2粗轧机下支撑辊，累计轧钢11.4万吨，辊身传动侧一端发生边部掉块现象，周向近1000mm，轴向最宽200mm，径向最大90mm。

下机以后辊面测量硬度，最高达HS71.2。

从支撑辊边部掉块断口的形貌看，断口的裂纹起源是发生在辊面，其他部位未发现肉眼可见的夹杂或裂纹源扩展的缺陷存在。

由此现象判断，此部位发生掉肉主要是边部应力太大1780热连轧支撑辊剥落的原因分析及预防措施安跃良张玉强（安阳钢铁股份有限公司）摘要对安钢1780热连轧粗轧机支撑辊边部剥落掉块儿进行了分析，认为加工硬化、磨损不均匀、疲劳微裂纹、辊身边部倒角设计不合理是造成轧辊剥落的主要原因，结合实际使用情况，提出了合理的使用维护方法与预防措施。

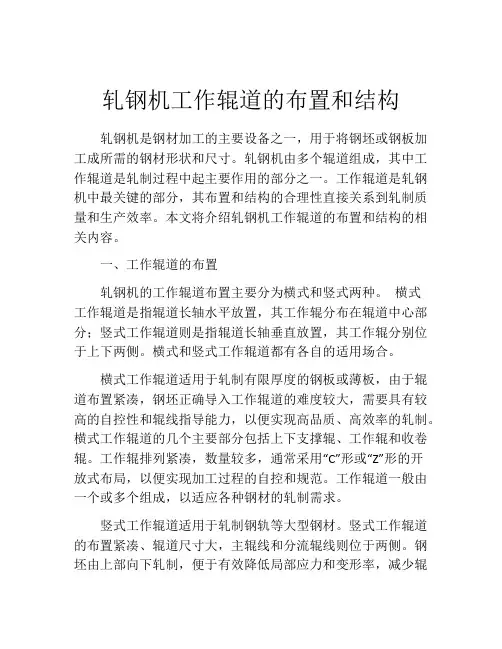

轧钢机工作辊道的布置和结构轧钢机是钢材加工的主要设备之一，用于将钢坯或钢板加工成所需的钢材形状和尺寸。

轧钢机由多个辊道组成，其中工作辊道是轧制过程中起主要作用的部分之一。

工作辊道是轧钢机中最关键的部分，其布置和结构的合理性直接关系到轧制质量和生产效率。

本文将介绍轧钢机工作辊道的布置和结构的相关内容。

一、工作辊道的布置轧钢机的工作辊道布置主要分为横式和竖式两种。

横式工作辊道是指辊道长轴水平放置，其工作辊分布在辊道中心部分；竖式工作辊道则是指辊道长轴垂直放置，其工作辊分别位于上下两侧。

横式和竖式工作辊道都有各自的适用场合。

横式工作辊道适用于轧制有限厚度的钢板或薄板，由于辊道布置紧凑，钢坯正确导入工作辊道的难度较大，需要具有较高的自控性和辊线指导能力，以便实现高品质、高效率的轧制。

横式工作辊道的几个主要部分包括上下支撑辊、工作辊和收卷辊。

工作辊排列紧凑，数量较多，通常采用“C”形或“Z”形的开放式布局，以便实现加工过程的自控和规范。

工作辊道一般由一个或多个组成，以适应各种钢材的轧制需求。

竖式工作辊道适用于轧制钢轨等大型钢材。

竖式工作辊道的布置紧凑、辊道尺寸大，主辊线和分流辊线则位于两侧。

钢坯由上部向下轧制，便于有效降低局部应力和变形率，减少辊道变形和断边现象的发生，同时也有利于轧制质量和生产效率的提高。

二、工作辊道的结构轧钢机工作辊道结构设计要考虑到钢坯的规格、材质、厚度、轧制宽度和轧制工艺等多种因素。

为了达到预期的轧制效果，还必须考虑辊道尺寸、直径、材质与表面硬度、辊道形状和滚道线速度等因素对轧制工艺的影响。

1.支撑辊的设计支撑辊是辊道中最重要的部件之一，它能够支撑工作辊的运动，防止其发生过度变形和损坏。

支撑辊应具有较高的稳定性、耐高温、耐磨损、高精度和高刚度等特点。

2.工作辊的设计工作辊是轧制过程中和钢材直接接触的部件，它需要具备耐磨损、高强度和高精度等特性。

通常采用合金工具钢或高速钢制造，表面采用镀铬、氮化或其他处理技术加强表面硬度。

轧辊机构设计目录一、设计题目·······································二、原始设计数据和设计要求························三、运动方案选择····································四、工艺动作分析····································五、运动尺寸确定····································六、机构布置示意图··································七、参考资料········································一、设计题目轧机是由送料辊送进铸坯，由于工作辊将铸坯轧制成一定尺寸的方形、矩形或圆形截面坯料的初轧机。

机械毕业设计（论文）-轧管机轧辊侧压机构设计（全套图纸） .doc辽宁科技大学毕业设计(论文)题目：轧管机轧辊侧压机构设计院系：机械工程与自动化学院专业班级：机设12-4班学生姓名：指导教师：2016年06月轧管机轧辊侧压机构设计摘要钢管在钢铁产品中属于经济断面、不可替代的重要品种。

轧管机作为生产无缝钢管的主要设备之一，其主要作用是对钢管进行轧制，而在轧制前，轧辊侧压装置必不可少，因为其对轧辊辊缝的调节将直接影响无缝钢管的质量。

本课题利用减速器传动、蜗轮蜗杆传动等基本原理，拟定出合理的侧压传动装置的零件图以及装配图，经过合理的计算,确定侧压装置的力能参数，然后按这些参数来选用各个零部件的规格并进行系统的结构设计来达到设计一套完整的轧辊侧压装置的目的。

该侧压装置包括减速器传动、蜗轮蜗杆传动两个传动部分，还包括液压缸平衡装置，电动机等，各个部分的设计，结构合理，强度以及寿命等都满足要求，符合实际应用的需求。

关键词：轧制压力；侧压机构；侧压电机；减速器；蜗轮蜗杆全套图纸，加153893706The Design of Mill Roll Side Pressure MechanismAbstractSteel pipe in steel products belong to economic section and irreplaceable important species.As one of the main equipment for production of steel tube mill,the main function is to rolling of steel tube ,and before rolling,roll side pressure device is necessary ,because the adjustment of roll gap will directly affect the quality of seamless steeltube.This topic using reducer drive,worm gear and worm drive,such as basic principles,work out a reasonable lateral pressure can force transmission device parameter,then according to these parameters to choose the specifications of the various parts and the structure of the system design to design a set of complete roll the purpose of the lateral pressure device.The lateral pressure device including gear reducer,worm gear and worm drive two transmission parts,including hydraulic cylinder balancing device,motor and so on,each part of the design,rational structure,strength and life all meet the requirements such as meeting the needs of practical application.Keyword:Rolling pressure；Lateral pressure institutions；Lateral pressure motor；Lateral pressure motor；Reducer；Worm gear and worm目录1绪论 (1)1.1 选题背景及目的 (1)1.2 钢管生产工艺及其国民经济中的主要地位与作用 (1)1.2.1 钢管生产方法及工艺 (1)1.2.2 钢管在国民经济中的地位与作用 (2)1.3 国内外轧管机械的发展状况 (3)1.3.1 无缝钢管生产工艺技术发展的三个阶段 (3)1.3.2 穿孔机的发展 (3)1.3.3 轧管机的发展概况 (3)1.3.4 定减径机（包括张力减径）的发展 (4)1.4 课题设计的内容和方法 (4)1.4.1 课题设计的内容 (4)1.4.2 课题设计的方法 (4)2总体方案选择 (5)2.1设计的原始参数 (5)2.2 方案的选择 (5)2.2.1 系统动力源的选择 (5)2.2.2 传动装置的选择 (5)2.2.3 执行装置的选择 (6)2.3 总体方案简图 (6)3 二辊斜轧穿孔的力参数 (8)3.1 轧制压力 (8)3.1.1 变形区长度的确定 (8)3.1.2 接触面宽度的确定 (9)3.1.3 轧制压力的计算 (11)4侧压电机的选择 (12)4.1 侧压螺丝主要尺寸的确定 (12)4.2 侧压螺丝的传动力矩 (13)4.3 侧压电机的选择 (15)4.4 电动机的校核 (16)5 侧压平衡系统的确定 (18)5.1 平衡方法的选择 (18)5.2 侧压装置平衡力的计算 (18)5.3 平衡液压缸的计算 (18)5.3.1 液压缸柱塞直径的计算 (18)5.3.2 液压缸柱塞直径的校核 (19)5.3.3 液压缸壁厚的校核 (19)6 主要零部件强度计算 (21)6.1 传动比分配及标准减速器的选取 (21)6.1.1 传动比分配 (21)6.1.2 标准减速器的选取 (21)6.1.3 标准减速器的校核 (21)6.2 蜗轮蜗杆的设计与校核 (22)6.3 减速器各轴及蜗杆动力参数计算 (27)6.4 蜗杆轴的设计 (28)6.5 蜗杆传动校核 (29)6.6 轴承的寿命计算 (33)6.7 侧压螺丝的强度计算 (34)6.8 侧压螺母的设计校核 (35)7 系统的润滑 (38)7.1 润滑剂的分类 (38)7.2 蜗轮蜗杆的润滑 (38)7.3 滚动轴承的润滑................................................................................ 错误!未定义书签。

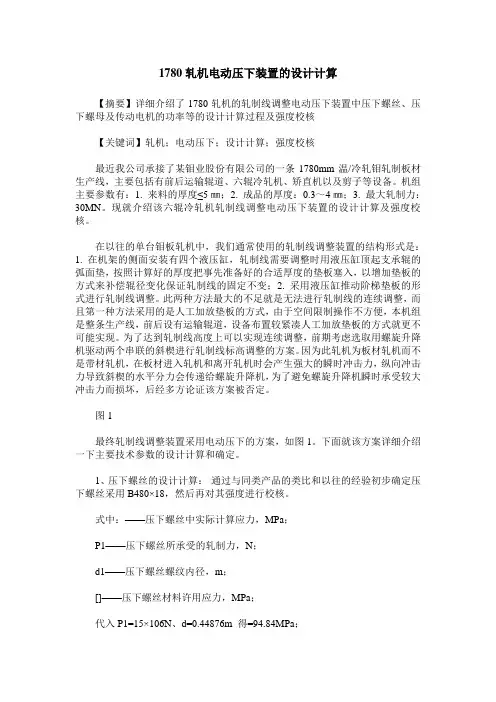

1780轧机电动压下装置的设计计算【摘要】详细介绍了1780轧机的轧制线调整电动压下装置中压下螺丝、压下螺母及传动电机的功率等的设计计算过程及强度校核【关键词】轧机；电动压下；设计计算；强度校核最近我公司承接了某钼业股份有限公司的一条1780mm温/冷轧钼轧制板材生产线，主要包括有前后运输辊道、六辊冷轧机、矫直机以及剪子等设备。

机组主要参数有：1. 来料的厚度≤5㎜；2. 成品的厚度：0.3～4㎜；3. 最大轧制力：30MN。

现就介绍该六辊冷轧机轧制线调整电动压下装置的设计计算及强度校核。

在以往的单台钼板轧机中，我们通常使用的轧制线调整装置的结构形式是：1. 在机架的侧面安装有四个液压缸，轧制线需要调整时用液压缸顶起支承辊的弧面垫，按照计算好的厚度把事先准备好的合适厚度的垫板塞入，以增加垫板的方式来补偿辊径变化保证轧制线的固定不变；2. 采用液压缸推动阶梯垫板的形式进行轧制线调整。

此两种方法最大的不足就是无法进行轧制线的连续调整，而且第一种方法采用的是人工加放垫板的方式，由于空间限制操作不方便，本机组是整条生产线，前后设有运输辊道，设备布置较紧凑人工加放垫板的方式就更不可能实现。

为了达到轧制线高度上可以实现连续调整，前期考虑选取用螺旋升降机驱动两个串联的斜楔进行轧制线标高调整的方案。

因为此轧机为板材轧机而不是带材轧机，在板材进入轧机和离开轧机时会产生强大的瞬时冲击力，纵向冲击力导致斜楔的水平分力会传递给螺旋升降机，为了避免螺旋升降机瞬时承受较大冲击力而损坏，后经多方论证该方案被否定。

图1最终轧制线调整装置采用电动压下的方案，如图1。

下面就该方案详细介绍一下主要技术参数的设计计算和确定。

1、压下螺丝的设计计算：通过与同类产品的类比和以往的经验初步确定压下螺丝采用B480×18，然后再对其强度进行校核。

式中：——压下螺丝中实际计算应力，MPa；P1——压下螺丝所承受的轧制力，N；d1——压下螺丝螺纹内径，m；[]——压下螺丝材料许用应力，MPa；代入P1=15×106N、d=0.44876m 得=94.84MPa；而[]=压下螺丝材质采用42CrMo，=690～840MPa，代入得n=7.3～8.8，符合n≥6的要求。
