户内电磁锁操作

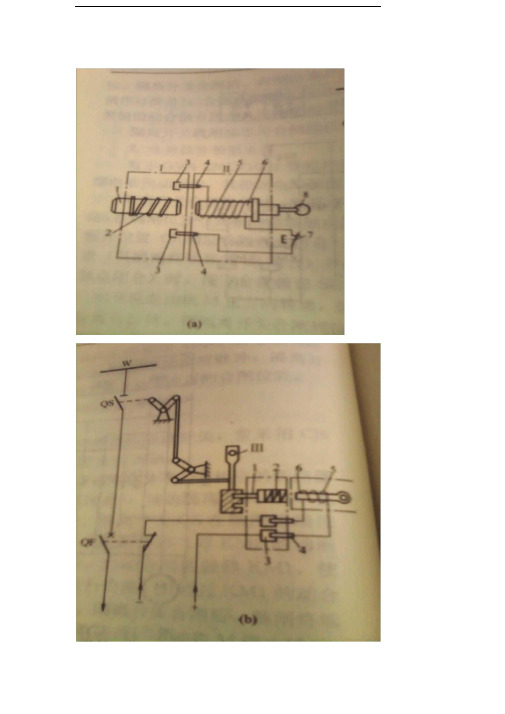

图 2-14 电磁锁
(a)电磁锁结构图. (b)电磁锁工作原
理图
I 一电锁；II —电钥匙；III —操作手柄；1—锁芯；2—弹簧； 3 —插座； 4 —插头；
5—线圈； 6 —电磁铁；7 —解除按钮；8 —钥匙环
田归4 _ 7
⑹也斛側賂山也■■讪吧#. I
1电師II电幅|和鼬丨雜"g補斤I
吨*何「时加作电軸啲丁作钢如［肥14 (b)所小“无出;;压力作I 时•用电喇恤册側.戚，曲皿打当需曼虾・触IW刪伽删则时哼■二怖J 帧开关QS5M" /豐豐点胎/甌耐俪馳*，側电也能:| 人髓3内.難5申曲电敲汕便电畝6復■化此锁芯h WT开了,此删膿作手帕即可扛罪离开丸藕开关躺后.取下电勰瞅4,腸*5濟电.岸放就h就1鋤簣2压力作肝,对人抵孔内.竝誹手瓦需要合上霜开关峨作过帖上楚过翟类饥
由此可见硼册球融ttihiwi孤*。

电磁锁工作原理电磁锁是一种常见的电子安全设备，广泛应用于门禁系统、防盗系统等领域。

它通过电磁力的作用来实现锁定和解锁的功能。

本文将详细介绍电磁锁的工作原理，包括其构造、工作方式以及应用场景等。

一、电磁锁的构造电磁锁主要由电磁铁、锁体和控制电路组成。

1. 电磁铁：电磁铁是电磁锁的核心部件，它由线圈、铁芯和防护壳组成。

线圈通电时会产生磁场，铁芯则会受到磁力的作用。

电磁铁的强度和线圈的匝数有关，通常使用的是直流电磁铁。

2. 锁体：锁体是电磁锁的机械部分，通常由锁舌、锁壳和锁芯组成。

锁舌可以固定在门框上，当锁体上电时，锁舌会被磁力吸住，从而实现锁定的功能。

3. 控制电路：控制电路是电磁锁的控制部分，它负责控制电磁铁的通断。

通常包括电源、开关、继电器等元件。

当控制电路通电时，电磁铁会被激活，产生磁力，从而实现锁定或解锁的功能。

二、电磁锁的工作方式电磁锁主要通过电磁力的作用来实现锁定和解锁的功能。

具体工作方式如下：1. 锁定状态：当控制电路通电时，电磁铁会被激活，产生磁力。

这时，锁舌会被吸住，与锁壳紧密结合，门被牢固地锁定住。

只有断开控制电路的通电，电磁铁才会失去磁力，锁舌才能被释放，门才能打开。

2. 解锁状态：当控制电路断电时，电磁铁失去磁力，锁舌会被释放。

这时，门可以被推开，实现解锁的功能。

通常，电磁锁还会配备开关按钮或感应器，用于触发控制电路的通断，从而实现远程控制的功能。

三、电磁锁的应用场景电磁锁由于其安全、可靠的特点，被广泛应用于各种场景，包括但不限于以下几个方面：1. 门禁系统：电磁锁可以与门禁系统相结合，用于控制出入口的开关。

只有在授权的情况下，才能解锁门禁系统，从而实现安全管理的目的。

2. 防盗系统：电磁锁可以与防盗系统相结合，用于防止非法入侵。

当防盗系统检测到异常情况时，会触发电磁锁的解锁功能，从而实现报警和防止不法分子进入的目的。

3. 紧急疏散：电磁锁可以作为紧急疏散通道的控制装置。

在紧急情况下，只需按下开关按钮，电磁锁即可解锁，从而确保人员能够迅速疏散。

12
18
5
38
10
15
2
32
12
18
5
38 (10000,10000ST型號選配)
10003M1000010000ST Unit: mm
埋入型電磁鎖安裝使用說明書
能微微調動，讓吸附板和電磁
鎖吸附面能緊密結合而無間隙
使吸力達到最高。

依照型號之不同，配件有所不同。

+
.
N.C.
Power Input Sensor Output
無法上鎖
問題 引起原因 如何排除
拉力不足
無訊號輸出
無電源
吸附板與電磁鎖吸附面有阻礙輸入功率不足
電磁鎖外部加二極體
確認電源線是否正確接到電磁鎖？確認電源供應器是否有電？
確認控制電磁鎖的門禁系統Relay 接點是否正確(N.C.)?
確認吸附板表面是否有變形？
確認吸附板是否加橡膠墊片？
確認吸附板與電磁鎖二者吸附面是否清潔無雜物？確認電磁鎖內部12/24VDC 規格是否設定正確？確認到電磁鎖的末端電壓/流是否設定正確？
電磁鎖內部已加保護裝置，請移除任何的二極體。

修正吸附板與電磁鎖的磁簧位置正確貼齊。

電源線與訊號線不可使用同一絞線，否則會互為干擾。

吸附板與電磁鎖接觸面不正確。

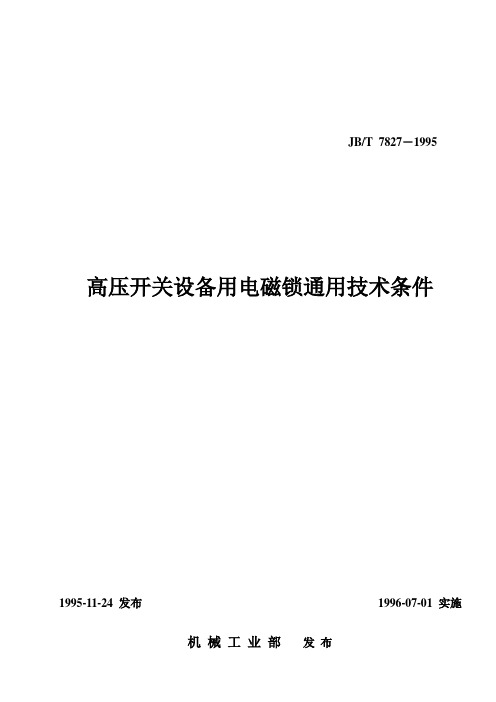

JB/T7827－1995 高压开关设备用电磁锁通用技术条件1995-11-24 发布1996-07-01 实施JB/T7827－1995前言本标准用以代替JB/DQ 2181—86《高压开关设备用电磁锁通用技术条件》。

本标准与JB/DQ 2181—86的差别在于：a) 增加了前言；b) 修订了“解锁”、“自动复位”、“手动复位”三个术语的定义，增加了“锁定保险”这一术语的定义；c) 完善了使用环境条件；d) 补充了派生的电磁锁、用作门锁的电磁锁和湿热带型电磁锁的型号编制方法；e) 重新规定了工频试验电压值，给定了相应的海拔修正系数；f) 提出了户外电磁锁外壳机械强度的原则要求；g) 增加了具有锁定保险功能的电磁锁的锁定保险试验的试验方法；h) 温升试验方面，删去了用插接式元件控制导电回路的电磁锁的有关规定；i) 根据新国标，对湿热试验、长霉试验、盐雾试验的内容作了局部修改；j) 具体明确了户外电磁锁防雨试验的试验方法和合格判据；k) 调整了定期进行寿命试验的年限，补充了定期进行温升试验的年限；l) 取消了“模拟误操作试验”的要求；m) 出厂试验方面，增加了抽试电磁铁线圈匝间绝缘的规定。

本标准从1996年7月1日起实施。

本标准自生效之日起，同时代替JB/DQ 2181—86。

本标准由全国高压开关设备标准化技术委员会提出并归口。

本标准起草单位：沈阳高压开关厂、西安高压电器研究所、西安高压开关厂二分厂、江山市开关厂、镇江电工器材厂。

本标准主要起草人：杨大锟、沈聿修、柯自力。

中华人民共和国机械行业标准高压开关设备用电磁锁通用技术条件JB/T7827－1995代替JB/DQ 2181—86 1范围本标准规定了高压开关设备用电磁锁（以下简称电磁锁）的使用环境条件、产品型号编制方法和基本参数、技术要求、试验方法、检验规则以及标志、包装、运输和贮存等内容。

本标准适用于高压开关设备防止电气误操作用的电磁锁。

2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

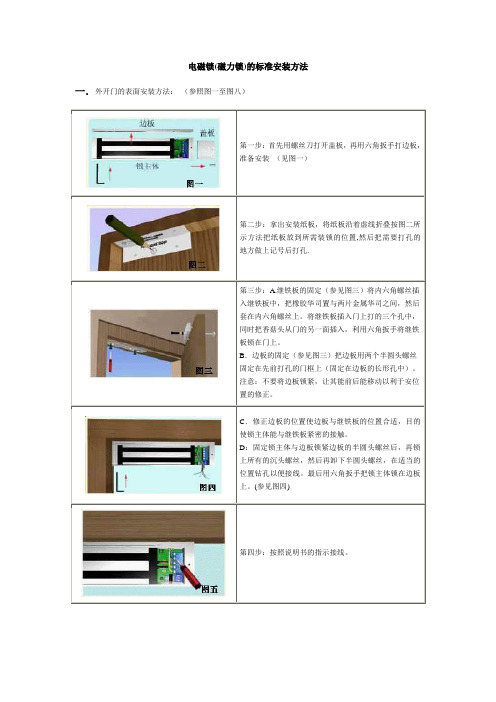

电磁锁(磁力锁)的标准安装方法一．外开门的表面安装方法：（参照图一至图八）第一步：首先用螺丝刀打开盖板，再用六角扳手打边板，准备安装（见图一）第二步：拿出安装纸板，将纸板沿着虚线折叠按图二所示方法把纸板放到所需装锁的位置,然后把需要打孔的地方做上记号后打孔.第三步：A.继铁板的固定（参见图三）将内六角螺丝插入继铁板中，把橡胶华司置与两片金属华司之间，然后套在内六角螺丝上。

将继铁板插入门上打的三个孔中，同时把香菇头从门的另一面插入，利用六角扳手将继铁板锁在门上。

B．边板的固定（参见图三）把边板用两个半圆头螺丝固定在先前打孔的门框上（固定在边板的长形孔中）。

注意：不要将边板锁紧，让其能前后能移动以利于安位置的修正。

C．修正边板的位置使边板与继铁板的位置合适，目的使锁主体能与继铁板紧密的接触。

D：固定锁主体与边板锁紧边板的半圆头螺丝后，再锁上所有的沉头螺丝，然后再卸下半圆头螺丝，在适当的位置钻孔以便接线。

最后用六角扳手把锁主体锁在边板上。

(参见图四)第四步：按照说明书的指示接线。

第五步：盖上盖板，把小铝柱体塞进锁主体参见图五的螺丝孔中。

参见图六图七与图八所示为典型的外开门外置式的安装式样★安装注意事项在安装继铁板的时候，不要把它锁紧，让其能轻微摇摆以利于和锁主体自然的结合。

二、内开门的表面安装(ZL型支架的安装方法）：解决外装磁力锁的内装问题。

内开门做表面安装时需要有辅助配件来协助安装，我们选用富有装饰性的优质进口铝材来制做这种安装配件：Z&L支架。

每套Z&L支架含三块铝材配件,其中较长的一块L1是配给锁主体使用;另外两块较短的Z2、Z3配给继铁板用。

Z2是安装在门上的，边上有五个沉孔，是用于固定在门上;Z3是用于固定继铁板的,边上有三个孔,中心孔应与继铁板的中心孔对齐.下面介绍安装方法。

a. 先将Z&L支架中的L1支架放在装锁的位置上，用M5*25的自攻螺丝固定于门框或墙面上。

电磁锁(磁力锁)的标准安装方法一．外开门的表面安装方法：（参照图一至图八）★ 安装注意事项在安装继铁板的时候，不要把它锁紧，让其能轻微摇摆以利于和锁主体自然的结合。

二、内开门的表面安装 (ZL 型支架的安装方法）： 解决外装磁力锁的内装问题。

内开门做表面安装时需要有辅助配件来协助安装，我们选用富有装饰性的优质进口铝材来制做这种安装配件：Z&L 支架。

每套Z&L 支架含三块铝材配件,其中较长的一块L1是配给锁主体使用;另外两块较短的 Z2、Z3配给继铁板用。

Z2是安装在门上的，边上有五个沉孔，是用于固定在门上;Z3是用于固定继铁板的,边上有三个孔,中心孔应与继铁板的中心孔对齐.下面介绍安装方法。

a. 先将Z&L 支架中的L1支架放在装锁的位置上，用M5*25的自攻螺丝固定于门框或墙面上。

b ．用六角扳手将锁主体锁在L1支架上。

c. 对应于L1支架的位置把Z2支架固定在门上。

d. 将继铁板插入Z1的三个孔中假固定,然后门关好，使磁铁和继铁板紧密吻合，确定Z1、Z2 的衔接位置。

（Z1与Z2的相对位置根据门的厚度可以调节）。

e. 将Z1、Z2锁紧，然后将继铁板用M8*25内六角螺丝固定于Z1上（将螺丝、铁板、垫圈、橡胶垫圈依次穿入）。

f. 如果是双扇门，可以用两个Z &L支架三、埋入式（内置式）安装法：内开门与外开门的埋入式安装方法一致对于木门来说，如果门挡边的尺寸够埋入锁主体的话，安装非常简单，只需挖一个合适的槽，锁埋进后锁上螺丝即可，一般的施工人员见锁就会安装。

铝合金门的门框一般都是空心的，针对这一特点，我们设计了两种安装方法。

A．内衬木块法（请参考图十、图十一）：在门框里放入一块大小合适的木头作衬，再锁螺丝。

此种方法取材方便，安装简单。

在实际安装中大多采用这种方法。

B．利用安装配件法：此种方法是利用我们提供的配件（四孔铁板+U型铁），使安装更加简便。

图十图十一★安装注意事项在做埋入式安装时一定注意门挡边的尺寸要稍大于所选锁的尺寸。

电磁锁(磁力锁)的标准安装方法一．外开门的表面安装方法：（参照图一至图八）★ 安装注意事项在安装继铁板的时候，不要把它锁紧，让其能轻微摇摆以利于和锁主体自然的结合。

二、内开门的表面安装 (ZL 型支架的安装方法）： 解决外装磁力锁的内装问题。

内开门做表面安装时需要有辅助配件来协助安装，我们选用富有装饰性的优质进口铝材来制做这种安装配件：Z&L 支架。

每套Z&L 支架含三块铝材配件,其中较长的一块L1是配给锁主体使用;另外两块较短的 Z2、Z3配给继铁板用。

Z2是安装在门上的，边上有五个沉孔，是用于固定在门上;Z3是用于固定继铁板的,边上有三个孔,中心孔应与继铁板的中心孔对齐.下面介绍安装方法。

a. 先将Z&L 支架中的L1支架放在装锁的位置上，用M5*25的自攻螺丝固定于门框或墙面上。

b ．用六角扳手将锁主体锁在L1支架上。

c. 对应于L1支架的位置把Z2支架固定在门上。

d. 将继铁板插入Z1的三个孔中假固定,然后门关好，使磁铁和继铁板紧密吻合，确定Z1、Z2 的衔接位置。

（Z1与Z2的相对位置根据门的厚度可以调节）。

e. 将Z1、Z2锁紧，然后将继铁板用M8*25内六角螺丝固定于Z1上（将螺丝、铁板、垫圈、橡胶垫圈依次穿入）。

f. 如果是双扇门，可以用两个Z &L支架三、埋入式（内置式）安装法：内开门与外开门的埋入式安装方法一致对于木门来说，如果门挡边的尺寸够埋入锁主体的话，安装非常简单，只需挖一个合适的槽，锁埋进后锁上螺丝即可，一般的施工人员见锁就会安装。

铝合金门的门框一般都是空心的，针对这一特点，我们设计了两种安装方法。

A．内衬木块法（请参考图十、图十一）：在门框里放入一块大小合适的木头作衬，再锁螺丝。

此种方法取材方便，安装简单。

在实际安装中大多采用这种方法。

B．利用安装配件法：此种方法是利用我们提供的配件（四孔铁板+U型铁），使安装更加简便。

图十图十一★安装注意事项在做埋入式安装时一定注意门挡边的尺寸要稍大于所选锁的尺寸。

电磁锁工作原理
△什么叫电磁锁
电磁锁定义：电磁锁也叫磁力锁，它的设计是利用电磁感应的原理使门进行打开与关闭。

目前的电磁锁没有复杂的机械结构，因此，非常适合在安全通道的门使用，如逃生门、消防门等区域。

电磁锁的功能分类：当前，电磁锁不仅使用在消防门等区域，而且还使用在电力设施等户外区域。

电磁锁按照功能性的不同可分为:户内电磁门锁、电磁刀闸锁、DSW户外电磁锁、DSN(W)3-J接地电磁锁。

△电磁锁工作原理
电磁锁原理：电磁锁是利用电生磁的原理，当有电流通过硅钢片时，电磁锁会产生巨大的吸引力而仅仅吸住铁板达到锁门的效果。

当控制电磁锁的门禁系统受到门禁卡的感应时会断电，电磁锁会失去吸引力而打开门。

目前电磁锁的吸引力强度单位是磅，测试方法是通过静态加压的方法获得。

静态加压就是电磁锁通电后慢慢地增加对吸附磁铁的拉力，当超出电磁锁的吸力时瞬间拉开吸附铁板，那么这个数值就是电磁锁的拉力值。

电磁门锁工作原理电磁门锁是一种通过电磁原理实现的门禁控制系统，广泛应用于各种场合，如商业大厦、办公楼、酒店和学校等。

电磁门锁通过电磁力对门锁进行控制，可以实现远程开闭门的功能，同时也具备高度的安全性和便利性。

本文将介绍电磁门锁的工作原理、结构组成、安装方式及优缺点等方面的知识，为读者详细解析电磁门锁的工作原理。

一、电磁门锁的工作原理1.1 电磁门锁的基本原理电磁门锁是由电磁铁和对应的控制系统组成的，其工作原理基于电磁原理。

当电磁门锁通电时，电磁铁内部产生电磁力，吸引锁体上的铁芯，从而实现门锁的闭合；反之，断电时电磁力消失，铁芯脱离吸合位置，门锁开启。

通过这种方式，实现了对门锁的控制。

1.2 电磁门锁的结构组成电磁门锁一般由电磁铁、锁体、控制系统和供电系统组成。

电磁铁是实现电磁吸合的关键部件，而锁体则是实现开闭门锁的重要组成部分。

控制系统则包括了电源控制模块、信号接收模块和控制面板等组件，用于对电磁门锁进行远程控制和管理。

供电系统则为电磁门锁提供工作电源，可以采用交流或直流供电方式。

1.3 电磁门锁的工作过程电磁门锁的工作过程包括门锁关闭和门锁开启两个基本环节。

当控制系统对电磁门锁通电时，电磁铁内部产生磁场，吸引锁体上的铁芯，从而实现门锁的闭合；而当控制系统断电时，电磁力消失，铁芯脱离吸合位置，门锁开启。

通过控制系统对电磁门锁通断电，可以实现对门锁的远程控制。

1.4 电磁门锁的安全性和便利性电磁门锁具有较高的安全性和便利性。

电磁门锁可以实现远程控制，可以通过远程控制器或接入管理系统实现对门锁的控制，避免了传统机械锁的开合困难和易损性。

电磁门锁可以实现自动开闭门功能，便于行人出入，提高了出入口的通行效率。

电磁门锁在紧急情况下可以进行紧急解锁，确保人员的安全。

电磁门锁具有更高的实用性和安全性。

二、电磁门锁的应用领域和安装方式2.1 电磁门锁的应用领域电磁门锁广泛应用于各种场合，包括商业大厦、办公楼、酒店、学校和住宅小区等。

电磁锁的安装方法
电磁锁是一种常见的门禁设备，广泛应用于各种场所的门禁控制系统中。

它通过电磁力将门锁紧，起到安全控制和防盗的作用。

正确的安装是保证电磁锁正常使用的关键，下面我们来介绍一下电磁锁的安装方法。

首先，准备工作。

在安装电磁锁之前，需要对安装环境进行评估，确保门框和门扇的尺寸符合电磁锁的安装要求。

同时，还需要准备好安装所需的工具和材料，如螺丝刀、螺丝、螺母、电钻等。

其次，安装电磁锁主体。

首先确定电磁锁的安装位置，然后使用电钻在门框和门扇上打孔，安装电磁锁主体。

在安装过程中，要确保电磁锁主体安装牢固，不得有松动现象，以免影响电磁锁的使用效果。

接着，连接电磁锁控制线路。

将电磁锁的控制线路引出，连接到门禁控制系统的控制器上。

在连接线路时，要注意线路的接头要牢固可靠，以确保电磁锁的正常使用。

然后，调试电磁锁。

完成电磁锁的安装后，需要对电磁锁进行调试。

首先检查电磁锁的通电情况，确认电磁锁能够正常工作。

然后通过门禁控制系统对电磁锁进行开锁和闭锁测试，确保电磁锁的开关灵活可靠。

最后，进行安全检查。

安装完成后，对电磁锁进行全面的安全检查，确保电磁锁的安装符合安全要求，没有安全隐患。

同时，还需要对电磁锁的外观进行清洁和保养，以延长电磁锁的使用寿命。

总之，电磁锁的安装需要严格按照操作规程进行，确保每一个步骤都符合安装要求。

只有正确安装电磁锁，才能保证其正常使用，提高门禁系统的安全性和稳定性。

希望以上内容能对您有所帮助，谢谢阅读！。
