伸缩缝安装监理细则

  • 格式：doc
  • 大小：170.00 KB
  • 文档页数：9

B13 苏州工业园区南环路东延工程 建设单位： 苏州工业园区地产经营管理公司 代建单位： 南京隧桥管理公司 监理单位： 江苏华宁交通工程咨询监理公司 承包单位： 上海一市政、南京润盛集团 宏润建设集团

B13- 016 苏州工业园区南环路东延工程高架桥 工程

监理实施细则 （伸缩缝安装） 内容提要： 专业工程特点 监理工作流程 监理工作控制目标及控制要点 监理工作方法及措施

项目监理机构（章）： 专业监理工程师： 总监理工程师： 日 期： 伸缩缝安装工程监理细则 第 2 页 共 9 页 一、工程概况 南环路东延工程呈东西走向，西接东南环立交，东至车斜路，设计全长7311.51m。其中高架桥长3.43km。高架桥共分三个标段，各标段的伸缩缝设计型号见表，全桥共计80条伸缩缝，1060延米，设计采用WBZ-80（100、120）型钢伸缩缝，地面桥梁伸缩缝12条。 标段 墩号 伸缩缝设计宽度（mm） 伸缩缝型号 长度（m）

高架桥一标段 Z0 60 WBZ-80 37 Z2 60 WBZ-80 35.6 Z5 60 WBZ-80 35.4 Z8 60 WBZ-100 38.7 Z12 60 WBZ-100 34.5 Z16 60 WBZ-100 26 Z19 60 WBZ-80 26 Z22 60 WBZ-80 26 Z25 60 WBZ-80 26 Z28 60 WBZ-80 26 Z31 60 WBZ-80 26 Z35 60 WBZ-80 36 A3 60 WBZ-80 8.5 A5 60 WBZ-80 8.5 合计 条数：27条 长度：390.2m

高架桥二标段 Z38 60 WBZ-80 36 Z40 60 WBZ-80 34.5 Z43 60 WBZ-80 26 Z45 60 WBZ-80 26 Z48 60 WBZ-80 26 Z51 60 WBZ-80 26 Z54 60 WBZ-80 26 Z56 60 WBZ-80 26 Z59 60 WBZ-80 34.5 Z61 60 WBZ-80 34.5 Z64 60 WBZ-80 46 Z68 60 WBZ-80 26 B2 60 WBZ-80 8.5 B4 60 WBZ-80 8.5 C1 60 WBZ-80 8.5 D1 60 WBZ-80 8.5 D5 60 WBZ-80 8.5 合计： 条数：32条 长度：410m

高架桥三标段 Z71 60 WBZ-100 26 Z75 60 WBZ-100 26 Z79 60 WBZ-100 26 Z83 60 WBZ-100 26 Z86 60 WBZ-120 26 Z89 60 WBZ-120 26 Z93 60 WBZ-100 26 Z97 60 WBZ-100 26 Z101 60 WBZ-100 26 Z104 60 WBZ-80 26 Q6 60 WBZ-80 合计 条数：21条 长度：260m 伸缩缝安装工程监理细则 第 3 页 共 9 页 二、专业工程特点 1、高架及地面桥梁的伸缩缝数量多、工程量大、工期紧，要求配备足够的施工人员。 2、本工程须创国优精品工程，对伸缩缝的安装质量要求高，特别是平整度的控制要好，这对生产厂家的产品质量和安装水平提出了更高的要求。 三、监理依据 1、《工程承包合同》及补遗书 2、《工程监理合同》及补遗书 3、《公路桥涵施工技术规范》（JTJ041-2000） 4、有关各项部颁试验规程和国家标准 5、本工程的设计文件及变更通知 6、批准的施工方案 7、材料供应厂家的安装作业指导书或说明书 8、其它有关会议、联系单等技术文件 四、施工监理工作流程图 伸缩缝安装工程监理细则

第 4 页 共 9 页 施工工艺 监理工作

五、本工程的伸缩缝安装须达到的质量目标 纵向平整度（mm） -2 ~ -1 3m直尺量测 横向平整度（mm） 2 3m直尺量测

梁板施工锚固件预埋 监理按设计图检查锚固件的预埋质量，包括数量、位置、预埋件型号

检查伸缩缝的预留间隙是否符合设计要求 梁板安装或现浇施工

检查填缝情况 砂袋或其它拆除材料填充空隙 铺筑桥面铺装、铺筑沥青砼路面 按相关细则、规范进行监理 伸缩缝材料的厂家申报 审批伸缩缝供应厂家 编制桥面伸缩缝施工专项方案 审批施工方案 伸缩缝材料进场申报 检查材料质量 伸缩缝预留槽切割、清理 检查切割尺寸、清理质量 整理预埋钢筋，必要时植筋 检查预埋筋整理情况，督促检查植筋质量

伸缩缝装置安装与固定 临时固定后检查纵横向平整度、检查焊接质量，再次检查纵横向平整度

浇筑钢纤维混凝土 安装嵌缝条 旁站砼浇筑、检查砼面的纵横向平整度

养 生 检查养生情况 成品检验 中间验收

检查嵌缝条安装质量 伸缩缝安装工程监理细则

第 5 页 共 9 页 六、施工阶段监理工作内容、要点和工作方法 一） 铺筑沥青砼路面及之前的各道工序，本细则省略。 二） 伸缩缝生产供应厂家确定 承包人： 根据设计文件和指挥部有关文件的要求选择伸缩缝供应厂家，优先选择质量、业绩、信誉，均在国内知名的厂家，并向监理申报不少于三家的拟选择厂家名单，以备监理考察审批。 监理： 根据承包人申报的厂家，仔细筛选，首先须审查厂家的资质情况，然后审查产品的质量、业绩、信誉，最后审查厂家的生产能力，对厂家的生产质量、业绩、能力，必要时应联合质监站、业主等对其进行实地考察，并形成考察报告。监理通过对厂家的审查，剔除不符合本工程要求的厂家，签署同意选用的厂家名单，以便施工单位与合格的厂家签定合同。 三） 施工方案的编写、申报、审批 承包人： 根据设计文件、规范、现场条件、工期等的要求，结合选定厂家的产品技术特点，编制施工方案，方案应是针对性、操作性，对关键工艺方法应具体详细描述，同时施工单位须根据本工程的工期要求，确定详细的施工顺序和施工计划，施工方案编写完毕及时向监理申报。 监理： 认真审查方案，尤应对施工方案中的平整度、（纵横向）控制，钢纤维砼质量控制等关键技术进行重点审查，审查合格签署监理意见。 四） 伸缩缝材料的进场申报 承包人： 伸缩缝材料进场须按批向监理报验，进场材料均需具备出厂合格证、产品说明书和安装施工操作手册，不具备相关合格手续等质量证明文件的材料不得进场，材料不得露天堆放，并应垫高30cm，吊装应按标记的吊点进行。 监理： 对承包人进场申报的材料进行逐根检查，检查的主要内容是： 1、表观检查：有无型钢弯曲情况，防锈涂层质量（须为垫镀锌产品），橡胶止水带有无破裂（应为天然橡胶），各种加强钢筋、固定钢板的配置是否符合设计。 2、检查伸缩缝的型号、各种尺寸、钢材型号、尺寸、间距、型钢直顺度等指标是否符合设计、规范及厂家说明书要求。 3、对伸缩缝材料必要时送专门试验室检查。监理对已检查合格的伸缩缝逐条作醒目的检验合格标记（如用油漆签名）。 伸缩缝安装工程监理细则 第 6 页 共 9 页 4、检查随批材料出厂合格证。 五） 伸缩缝预留槽切割、清理 承包人： 1、沥青砼面层铺设完毕，须按设计要求的尺寸、深度对沥青砼和铺装层砼进行切割，并凿除砼。设计图规定为纵向每侧35cm，若遇松散沥青砼或普通砼应继续扩大凿除范围，并横向拉直，切缝须弹线切割。 2、对预留缝槽的宽度进行检查，若缝宽不符设计要求时应进行修整。 3、对预留槽及梁体缝隙内的垃圾进行仔细的清理、特别对捍入缝内的砼块等硬物须清除彻底，避免影响梁体自由胀缩。 4、预留槽清理检查完毕报监理检查验收。 监理： 1、检查切割后的预留槽宽度是否满足设计要求。 2、检查梁体缩宽是否符合设计要求，若缝宽过大或过小应考虑与设计联系更换伸缩缝装置类型。 3、检查预留槽及梁体缝内的清理质量，注意松散砼是否凿除，梁体缝内硬物必须彻底清干净。 六） 整理预埋钢筋和植筋施工 承包人： 1、对预埋钢筋的整理主要是调整预埋钢筋的位置、尺寸、高度、形状等。 2、预埋钢筋有遗漏或数量不足或不满足伸缩缝型钢固定需要等均需植筋，植筋可采用化学法植筋，植筋的深度、数量、钢筋型号规格、粘接方式等均须满足设计要求，并保证强度和耐久性（植筋的方案应在施工方案中写明）。 3、钢筋整理及植筋完毕向监理提交检验申请。 监理： 对现场检查钢筋整理质量、旁站植筋的质量，对植筋的方法、工艺需严格把握（特别是植筋深度、粘结剂、钢筋的大小、长度、种类等）。 七） 伸缩装置安装与固定 承包人： 1、梁端预留缝槽须用聚笨乙烯泡沫板填实、不漏浆。 2、根据安装温度调整伸缩装置的间隙大小，设计要求安装温度50C-250C之间，安装伸缩缝时的温度调整值J=35-0.7t（t为安装时温度）。厂家可根据自身产品特点，提供计算数据。 3、安装时伸缩装置的中心线与桥梁中心线重合，偏差不应大于10mm，伸缩装置顺桥向

合集下载

伸缩缝施工方案

伸缩缝施工方案

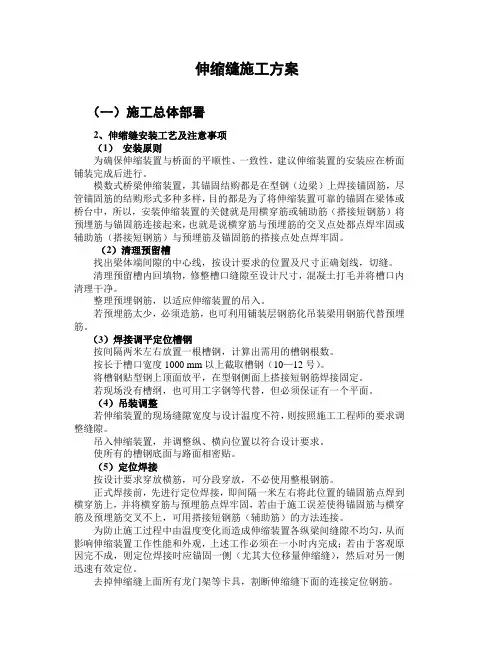

伸缩缝施工方案（一）施工总体部署2、伸缩缝安装工艺及注意事项（1）安装原则为确保伸缩装置与桥面的平顺性、一致性，建议伸缩装置的安装应在桥面铺装完成后进行。

模数式桥梁伸缩装置，其锚固结购都是在型钢（边梁）上焊接锚固筋，尽管锚固筋的结购形式多种多样，目的都是为了将伸缩装置可靠的锚固在梁体或桥台中，所以，安装伸缩装置的关健就是用横穿筋或辅助筋（搭接短钢筋）将预埋筋与锚固筋连接起来，也就是说横穿筋与预埋筋的交叉点处都点焊牢固或辅助筋（搭接短钢筋）与预埋筋及锚固筋的搭接点处点焊牢固。

（2）清理预留槽找出梁体端间隙的中心线，按设计要求的位置及尺寸正确划线，切缝。

清理预留槽内回填物，修整槽口缝隙至设计尺寸，混凝土打毛并将槽口内清理干净。

整理预埋钢筋，以适应伸缩装置的吊入。

若预埋筋太少，必须造筋，也可利用铺装层钢筋化吊装梁用钢筋代替预埋筋。

（3）焊接调平定位槽钢按间隔两米左右放置一根槽钢，计算出需用的槽钢根数。

按长于槽口宽度1000 mm以上截取槽钢（10—12号）。

将槽钢贴型钢上顶面放平，在型钢侧面上搭接短钢筋焊接固定。

若现场没有槽纲，也可用工字钢等代替，但必须保证有一个平面。

（4）吊装调整若伸缩装置的现场缝隙宽度与设计温度不符，则按照施工工程师的要求调整缝隙。

吊入伸缩装置，并调整纵、横向位置以符合设计要求。

使所有的槽钢底面与路面相密贴。

（5）定位焊接按设计要求穿放横筋，可分段穿放，不必使用整根钢筋。

正式焊接前，先进行定位焊接，即间隔一米左右将此位置的锚固筋点焊到横穿筋上，并将横穿筋与预埋筋点焊牢固，若由于施工误差使得锚固筋与横穿筋及预埋筋交叉不上，可用搭接短钢筋（辅助筋）的方法连接。

为防止施工过程中由温度变化而造成伸缩装置各纵梁间缝隙不均匀，从而影响伸缩装置工作性能和外观，上述工作必须在一小时内完成；若由于客观原因完不成，则定位焊接时应锚固一侧（尤其大位移量伸缩缝），然后对另一侧迅速有效定位。

去掉伸缩缝上面所有龙门架等卡具，割断伸缩缝下面的连接定位钢筋。

伸缩缝

伸缩缝

伸缩缝建筑伸缩缝也称为伸缩缝，是指为防止建筑物构件由于气候温度变化（热胀、冷缩），使结构产生裂缝或破坏而沿建筑物或者构筑物施工缝方向的适当部位设置的一条构造缝。

伸缩缝是将基础以上的建筑构件如墙体、楼板、屋顶（木屋顶除外）等分成两个独立部分，使建筑物或构筑物沿长方向可做水平伸缩。

类型及简介桥梁伸缩缝有GQF-C型、GQF-Z型、GQF-E型、GQF-F型、GQF-MZL型,全都是采用热轧整体成型的异形钢材设计的桥梁伸缩缝产品。

其中GQF-C型、GQF-Z型、GQF-L型、GQF-F型桥梁伸缩装置适用于伸缩量80mm以下的的桥梁, GQF-MZL型桥梁伸缩装置型是由边梁、中梁、横梁和连动机构组成的模数式桥梁伸缩缝装置,适用于伸缩量80mm-1200mm的大中跨度桥梁.伸缩缝指的是为适应材料胀缩变形对结构的影响而在结构中设置的间隙。

什么是伸缩缝，以及它的作用？伸缩缝又称温度缝，是建筑工程常用名词之一。

其主要作用是防止房屋因气候变化而产生裂缝。

衡水长泰工程橡胶有限公司的说明中写到其做法为：沿建筑物长度方向每隔一定距离预留缝隙，将建筑物从屋顶、墙体、楼层等地面以上构件全部断开，建筑物基础因其埋在地下受温度变化影响小，不必断开。

伸缩缝的宽度一般为2厘米到3厘米，缝内填保温材料，两条伸缩缝的间距在建筑结构规范中有明确规定。

若建筑物平面尺寸过长，因热胀冷缩的缘故，可能导致在结构中产生过大的温度应力，需在结构一定长度位置设缝将建筑分成几部分，该缝即为温度缝。

对不同的结构体系，伸缩缝间的距离不同，我国现行规范《混凝土结构设计规范》GB50010-2010对此有专门规定。

伸缩缝构结要求（1）在平行、垂直于桥梁轴线的两个方向均能自由伸缩（2）牢固可靠（3）车辆驶过应平顺、无突跳与噪声（4）防水及防止杂物渗入阻塞（5）安装、检查、养护、消除污物都要简易方便伸缩缝的应用为满足桥面变形的要求，通常在两梁端之间、梁端与桥台之间或桥梁的铰接位置上设置伸缩缝。

伸缩缝施工工艺和方法及伸缩缝的安装步骤

伸缩缝施工工艺和方法及伸缩缝的安装步骤

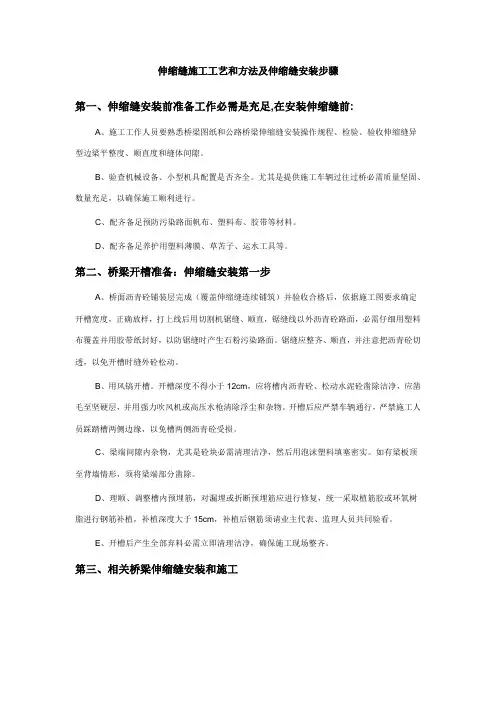

伸缩缝施工工艺和方法及伸缩缝安装步骤第一、伸缩缝安装前准备工作必需是充足,在安装伸缩缝前:A、施工工作人员要熟悉桥梁图纸和公路桥梁伸缩缝安装操作规程、检验、验收伸缩缝异型边梁平整度、顺直度和缝体间隙。

B、验查机械设备、小型机具配置是否齐全。

尤其是提供施工车辆过往过桥必需质量坚固、数量充足，以确保施工顺利进行。

C、配齐备足预防污染路面帆布、塑料布、胶带等材料。

D、配齐备足养护用塑料薄膜、草苫子、运水工具等。

第二、桥梁开槽准备：伸缩缝安装第一步A、桥面沥青砼铺装层完成（覆盖伸缩缝连续铺筑）并验收合格后，依据施工图要求确定开槽宽度，正确放样，打上线后用切割机锯缝、顺直，锯缝线以外沥青砼路面，必需仔细用塑料布覆盖并用胶带纸封好，以防锯缝时产生石粉污染路面。

锯缝应整齐、顺直，并注意把沥青砼切透，以免开槽时缝外砼松动。

B、用风镐开槽。

开槽深度不得小于12cm，应将槽内沥青砼、松动水泥砼凿除洁净，应凿毛至坚硬层，并用强力吹风机或高压水枪清除浮尘和杂物。

开槽后应严禁车辆通行，严禁施工人员踩踏槽两侧边缘，以免槽两侧沥青砼受损。

C、梁端间隙内杂物，尤其是砼块必需清理洁净，然后用泡沫塑料填塞密实。

如有梁板顶至背墙情形，须将梁端部分凿除。

D、理顺、调整槽内预埋筋，对漏埋或折断预埋筋应进行修复，统一采取植筋胶或环氧树脂进行钢筋补植，补植深度大于15cm，补植后钢筋须请业主代表、监理人员共同验看。

E、开槽后产生全部弃料必需立即清理洁净，确保施工现场整齐。

第三、相关桥梁伸缩缝安装和施工A GQF-C型、GQF-Z型、GQF-L型、GQF-F型伸缩缝安装之前，安装时实际气温和出厂时温度有较大出入时，须调整组装定位空隙值，伸缩缝定位宽度误差为±2mm，要求误差为同一符号，不许可一条缝不一样位置上同时出现正负误差。

B 安装时伸缩缝中心线和梁端中心线相重合。

假如伸缩缝较长，需将伸缩装缝分段运输，到现场后再对接，对接时，应将两段伸缩缝上平面置于同一水平面上，使两段伸缩缝接口处紧密靠拢，并校直调正。

伸缩缝施工方案

伸缩缝施工方案

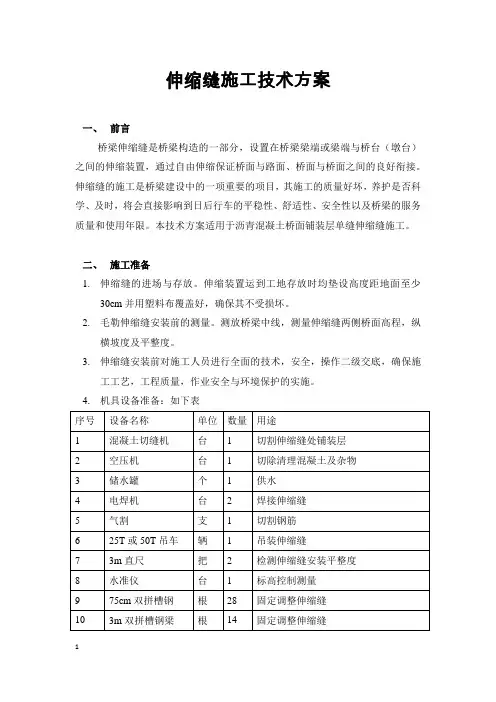

伸缩缝施工技术方案一、前言桥梁伸缩缝是桥梁构造的一部分，设置在桥梁梁端或梁端与桥台（墩台）之间的伸缩装置，通过自由伸缩保证桥面与路面、桥面与桥面之间的良好衔接。
