模拟试题四
考试要求（10分）
（1）、设置A3图幅，用粗实线画出边框（400X277），按尺寸在右下角绘制标题栏，在对
应框内填写姓名和准考证号，字高7。
（2）、尺寸标注按图中格式，其余参数：字高为3.5mm,箭头长度为3.5mm,尺寸界线延伸为2mm，其余参数使用系统缺省配置。
（3）、分层绘图。图层、颜色、线型要求如下：
层名 颜色 线型 用途
0 黑/白 实线 粗实线
1 红 实线 细实线
2 洋红 虚线 虚线
3 紫 点划线 中心线
4 兰 实线 尺寸线
5 兰 实线 文字
其余参数使用系统缺省配置。另外需要建立的图层，考生自行设置。
（4）将所有图形储存在一个文件中，均匀布置在边框线内。存盘前使图框充满屏幕，
文件名采用准考证号码。
2、按1：1绘制图形，并标注尺寸。（25分）
抄画1号零件图，并按1：1完成装配图。

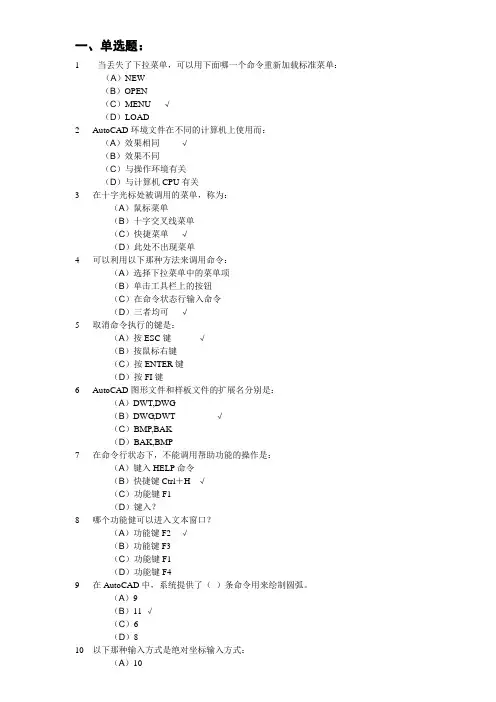

一、单选题：
1 当丢失了下拉菜单，可以用下面哪一个命令重新加载标准菜单：
（A）NEW
（B）OPEN
（C）MENU √
（D）LOAD
2 AutoCAD环境文件在不同的计算机上使用而：
（A）效果相同 √
（B）效果不同
（C）与操作环境有关
（D）与计算机CPU有关
3 在十字光标处被调用的菜单，称为：
（A）鼠标菜单
（B）十字交叉线菜单
（C）快捷菜单 √
（D）此处不出现菜单
4 可以利用以下那种方法来调用命令：
（A）选择下拉菜单中的菜单项
（B）单击工具栏上的按钮
（C）在命令状态行输入命令
（D）三者均可 √
5 取消命令执行的键是：
（A）按ESC键 √
（B）按鼠标右键
（C）按ENTER键
（D）按FI键
6 AutoCAD图形文件和样板文件的扩展名分别是：
（A）DWT,DWG
（B）DWG,DWT √
（C）BMP,BAK
（D）BAK,BMP
7 在命令行状态下，不能调用帮助功能的操作是：
（A）键入HELP命令
（B）快捷键Ctrl＋H √
（C）功能键F1
（D）键入？
8 哪个功能健可以进入文本窗口？
（A）功能键F2 √
（B）功能键F3
（C）功能键F1
（D）功能键F4
9 在AutoCAD中，系统提供了（ ）条命令用来绘制圆弧。
（A）9
（B）11 √
（C）6
（D）8
10 以下那种输入方式是绝对坐标输入方式：
CAD测试题及其解析4（模具）
1:绘制直线时，第一点坐标为(60,80)，第二点坐标为(@30,40)绘制的直线长度为______ [单选题] *
A:100
B:150
C:44.72
D:50(正确答案)
:多行文字分解后会是____________ [单选题] *
A:单行文字(正确答案)
B:多行文字
C:多个文字
D:系统提示不可以分解
:弹出对象捕捉快捷菜单的正确方法是_____ [单选题] *
A:Ctrl+鼠标右键(正确答案)
B:Ctrl+Alt
C:Spacebar
D:Ctrl+Shift
:在进行打断操作时，系统要求指定第二打断点时，这是输入@然后回车结束，其结果是________ [单选题] *
A:没有实现打断
B:在第一打断点处将对象一分为二，打断距离为零(正确答案)
C:从第一打断点处将对象另一部分删除 D:系统要求指定第二打断点
:环形阵列的方向规定是_____ [单选题] *
A:逆时针(正确答案)
B:顺时针
C:根据阵列中设置
C:根据阵列中设置 D:没有规定，任意方向
:多线对象最多由_______条平行线构成。 [单选题] *
A:10条
B:12条
C:24条
D:16条(正确答案)
:以下关于“图层转换器”说法正确的是_________ [单选题] *
A:只能在名称相同的图层中间转换特性
B:“转换为”列表框可以多选
C:“转换自”列表框可以单选
D:可以在“图层转换器”中清除所有未参照的图层(正确答案)
:插入快的大小_________ [单选题] *
A:与快建立时的大小一致
B:比例因子大于或等于1
C:X和Y方向的缩放比例应相同
D:可以只对X方向进行缩放(正确答案)
:将填充图案应用于图形的多个区域，如果要修改一个区域的填充图案而不影响其他区域，则__________ [单选题] * A:删除图案，然后重新对该区域进行填充
B:将图案分解
CAD考试试题库及参考答案
一、选择题
1. CAD的全称是（ ）
A. 计算机辅助设计
B. 计算机辅助制造
C. 计算机辅助教学
D. 计算机辅助绘图
答案：A
2. AutoCAD软件中，下列哪个命令可以创建一个矩形？（ ）
A. LINE
B. CIRCLE
C. RECTANGLE
D. POLYGON
答案：C
3. 在AutoCAD中，以下哪个命令用于修剪图形对象？（ ） A. TRIM
B. EXTEND
C. ERASE
D. SCALE
答案：A
4. 在AutoCAD中，以下哪个命令可以创建一个圆？（ ）
A. LINE
B. CIRCLE
C. ARC
D. donut
答案：B
5. 在AutoCAD中，以下哪个命令可以调整图形对象的线型比例？（ ）
A. LINETYPE
B. LWEIGHT
C. LTSCALE
D. MLSCALE 答案：C
二、填空题
6. 在AutoCAD中，使用__________命令可以创建一个多边形。
答案：POLYGON
7. 在AutoCAD中，使用__________命令可以调整图形对象的线宽。
答案：LWEIGHT
8. 在AutoCAD中，__________键用于撤销上一步操作。
答案：Ctrl + Z
9. 在AutoCAD中，__________键用于重做撤销的操作。
答案：Ctrl + Y
10. 在AutoCAD中，__________命令用于创建一个尺寸标注。
答案：DIM
三、判断题 11. 在AutoCAD中，使用ERASE命令可以删除图形对象。（ ）
答案：正确
12. 在AutoCAD中，使用EXTEND命令可以延伸图形对象。（ ）
答案：正确
13. 在AutoCAD中，使用SCALE命令可以缩放图形对象。（ ）
答案：正确
14. 在AutoCAD中，使用MIRROR命令可以镜像图形对象。（ ）
答案：正确
一、单选题：
1 当丢失了下拉菜单，可以用下面哪一个命令重新加载标准菜单：
（A）NEW （B）OPEN （C）MENU √ （D）LOAD
2 AutoCAD环境文件在不同的计算机上使用而：
（A）效果相同 √ （B）效果不同
（C）与操作环境有关 （D）与计算机CPU有关
3 在十字光标处被调用的菜单，称为：
（A）鼠标菜单 B）十字交叉线菜单 （C）快捷菜单 √ （D）此处不出现菜单
4 可以利用以下那种方法来调用命令：
（A）选择下拉菜单中的菜单项 （B）单击工具栏上的按钮
（C）在命令状态行输入命令 （D）三者均可 √
5 取消命令执行的键是：
（A）按ESC键 √ （B）按鼠标右键 （C）按ENTER键 （D）按FI键
6 AutoCAD图形文件和样板文件的扩展名分别是：
（A）DWT,DWG （B）DWG,DWT （C）BMP,BAK （D）BAK,BMP
7 在命令行状态下，不能调用帮助功能的操作是：
（A）键入HELP命令 （B）快捷键Ctrl＋H √ （C）功能键F1 （D）键入？
8 哪个功能健可以进入文本窗口？
（A）功能键F2 √ （B）功能键F3 （C）功能键F1 （D）功能键F4
9 在AutoCAD中，系统提供了（ ）条命令用来绘制圆弧。
（A）9 （B）11 √ （C）6 （D）8
10 以下那种输入方式是绝对坐标输入方式：
（A）10 （B）＠10，10，0 （C）10，10，0 √ （D）＠10＜０
11 当前图层（）被关闭，（）被冻结：
（A）不能，可以 （B）不能，不能 （C）可以，可以 （D）可以，不能 √
12 如果从起点为（５，５），要画出与X轴正方向成３０度夹角，长度为５０的直线段应输入：
