简述pn结的原理
PN结是半导体器件中最基本的结构之一，由P型和N型半导体材料的结合构成。它是半导体器件中广泛应用的基础，例如二极管、MOSFET、BJT等。
PN结的原理基于P型和N型半导体材料中的掺杂。在P型半导体中，杂质原子掺入了少量的三价元素，如硼（B）。这些元素的原子核位于材料晶格中心，但外层电子数为三个，其中一个电子不和晶格原子绑定。这个自由电子会产生电导性，并成为N型材料的基础。另一方面，在N型材料中，杂质原子掺入了少量的五价元素，如磷（P）。这些元素具有五个外层电子，其中四个与晶格原子形成共价键，而多出的一个电子不形成共价键，形成内在的价带，使得该区域易于导电，并构成P型材料的基础。当P型和N型材料以合适的方式接触时，就形成了PN结。
当P型区域的原子与N型区域的原子接触时，它们之间的电子会发生扩散。在P型区域，自由电子向N型区域扩散，填补了N型区域的电子空位。同时，P型区域的空穴也会向N型区域扩散，填补N型区域的空穴空位。这个扩散过程会导致P型区域中形成一个带正电的区域和N型区域中形成一个带负电的区域，形成了空间电荷区。
在PN结中的空间电荷区中，多数载流子（自由电子和空穴）被吸引和结合，几乎没有运动，形成被禁区，没有任何电荷运动。因此，PN结呈现出无电流的状态，称为"截止"状态。
当为PN结施加正向偏压时，也就是将P型端电压高于N型端，空间电荷区会变窄，多数载流子会继续扩散和移动，形成电流。当施加的正向电压达到一定值时，空间电荷区会突破，电流会急剧增加。此时，PN结处于导通状态，电流可以顺着正向施加电压的方向流动，形成二极管的正向电流。
相反，当为PN结施加反向偏压时，也就是将N型端电压高于P型端，空间电荷区会变宽，导致电子和空穴的扩散减少，形成微小的电流流动，称为反向饱和电流。反向电流随着反向电压增加而迅速增加。当反向电压增加到达一定值时，PN结会出现击穿现象，电流急剧增加，称为击穿电流。
- 1 - pn结电流方向
PN结是半导体器件中最基本的元件之一，也是现代电子技术中最为重要的器件之一。PN结的正向电流和反向电流是PN结的两个基本特性，本文将详细介绍PN结的电流方向及其相关知识。
一、PN结的基本结构与特性
PN结是由n型半导体和p型半导体组成的结构，其中，n型半导体中的电子浓度高于空穴浓度，p型半导体中的空穴浓度高于电子浓度。当n型半导体与p型半导体相接触时，由于电子和空穴的扩散作用，会在接触面上形成一个极薄的耗尽层，即PN结。
PN结具有正向电流和反向电流两种基本特性。正向电流是指在PN结两端加正电压时，电子从n型半导体向p型半导体移动，同时空穴从p型半导体向n型半导体移动，形成一个电流，即正向电流。反向电流是指在PN结两端加负电压时，电子从p型半导体向n型半导体移动，同时空穴从n型半导体向p型半导体移动，形成一个电流，即反向电流。
二、PN结正向电流的方向
PN结的正向电流方向是从p区向n区流动。当PN结两端加正电压时，p区的正电荷向PN结中心移动，同时n区的负电荷也向PN结中心移动，这样就会形成一个电场，使得电子和空穴向PN结中心移动，形成正向电流。
在PN结正向电流的过程中，电子从n型半导体向p型半导体移动，空穴从p型半导体向n型半导体移动，这样就会形成一个电流， - 2 - 即正向电流。正向电流的方向是从p型半导体向n型半导体流动。
三、PN结反向电流的方向
PN结的反向电流方向是从n区向p区流动。当PN结两端加负电压时，n区的负电荷向PN结中心移动，同时p区的正电荷也向PN结中心移动，这样就会形成一个电场，使得电子和空穴向PN结两端移动，形成反向电流。
在PN结反向电流的过程中，电子从p型半导体向n型半导体移动，空穴从n型半导体向p型半导体移动，这样就会形成一个电流，即反向电流。反向电流的方向是从n型半导体向p型半导体流动。
第 1 页 共 2 页 pn结曲率效应
（实用版）
目录
1.引言
2.PN 结的定义和性质
3.PN 结曲率效应的定义和原理
4.PN 结曲率效应的影响和应用
5.结论
正文
【引言】
PN 结是半导体材料中的重要结构，由 P 型半导体和 N 型半导体相互接触而形成。PN 结具有单向导电性，是二极管、三极管等电子器件的基本组成部分。在实际应用中，PN 结的曲率效应会引起电场分布的改变，从而影响器件的性能。本文将对 PN 结曲率效应进行详细介绍。
【PN 结的定义和性质】
PN 结是由 P 型半导体和 N 型半导体相互接触形成的结构，具有单向导电性。当 P 型半导体与 N 型半导体接触时，电子和空穴将从 P 型区向 N 型区扩散，形成一个耗尽层，使得 PN 结具有稳定的电场分布。PN 结的主要性质包括单向导电性、整流性、阻尼性等。
【PN 结曲率效应的定义和原理】
PN 结曲率效应是指当 PN 结的界面曲率发生变化时，其内部电场分布和导电性能发生改变的现象。PN 结曲率效应的原理是由于界面曲率的变化导致电场线在空间分布的改变，从而影响载流子的运动和分布。具体来说，当 PN 结的曲率半径越大，电场强度分布越均匀，导电性能越好；反之，当曲率半径越小，电场强度分布越不均匀，导电性能越差。 第 2 页 共 2 页 【PN 结曲率效应的影响和应用】
PN 结曲率效应对半导体器件的性能具有重要影响。首先，曲率效应会影响 PN 结的整流性能。在实际应用中，整流器件需要具有较高的整流效率，因此需要选择具有合适曲率的 PN 结。其次，曲率效应还会影响 PN
结的阻尼性能。阻尼性能是指器件在开关状态下，电流迅速变化的能力。具有较高阻尼性能的器件可以减小开关损耗，提高器件的可靠性。因此，在设计半导体器件时，需要充分考虑 PN 结曲率效应对器件性能的影响。
【结论】
PN 结曲率效应是半导体器件设计中需要考虑的重要因素。通过合理控制 PN 结的曲率，可以优化器件的整流性能和阻尼性能，提高器件的可靠性和稳定性。

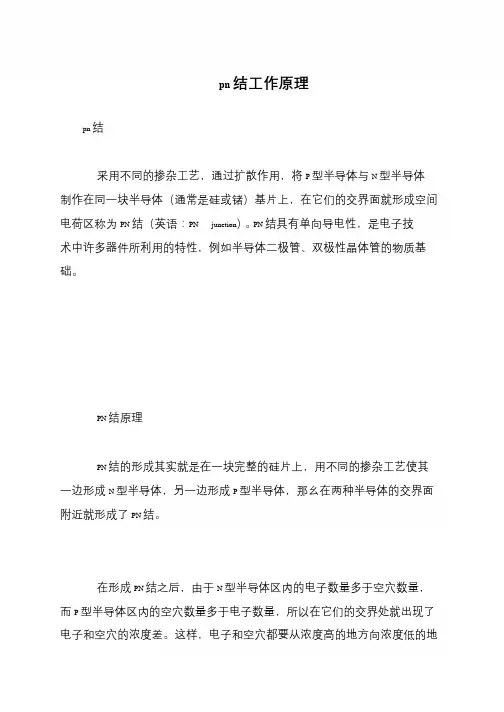

pn 结工作原理
pn 结
采用不同的掺杂工艺，通过扩散作用，将 P 型半导体与 N 型半导体
制作在同一块半导体（通常是硅或锗）基片上，在它们的交界面就形成空间
电荷区称为 PN 结（英语：PN junction）。PN 结具有单向导电性，是电子技
术中许多器件所利用的特性，例如半导体二极管、双极性晶体管的物质基
础。
PN 结原理
PN 结的形成其实就是在一块完整的硅片上，用不同的掺杂工艺使其
一边形成 N 型半导体，另一边形成 P 型半导体，那幺在两种半导体的交界面
附近就形成了 PN 结。
在形成 PN 结之后，由于 N 型半导体区内的电子数量多于空穴数量，
而 P 型半导体区内的空穴数量多于电子数量，所以在它们的交界处就出现了
电子和空穴的浓度差。这样，电子和空穴都要从浓度高的地方向浓度低的地方扩散。此时将在 N 型半导体和 P 型半导体的结合面上形成如下物理过程如
下：
最后，多子的扩散和少子的漂移达到动态平衡。在 P 型半导体和 N
型半导体的结合面两侧，留下离子薄层，这个离子薄层形成的空间电荷区称
为 PN 结。PN 结的内电场方向由 N 区指向 P 区。在空间电荷区，由于缺少多
子，所以也称耗尽层。
pn 结工作原理
如果将 PN 结加正向电压，即 P 区接正极，N 区接负极，如右图所
示。由于外加电压的电场方向和 PN 结内电场方向相反。在外电场的作用
下，内电场将会被削弱，使得阻挡层变窄，扩散运动因此增强。这样多数载
流子将在外电场力的驱动下源源不断地通过 PN 结，形成较大的扩散电流，
称为正向电流。
由此可见 PN 结正向导电时，其电阻是很小的。加反向电压时 PN 结
变宽，反向电流很小；如果 PN 结加反向电压，如下图所示：
此时，由于外加电场的方向与内电场一致，增强了内电场，多数载流
子扩散运动减弱，没有正向电流通过 PN 结，只有少数载流子的漂移运动形
