(完整word版)常用图纸编号规则及图纸要求

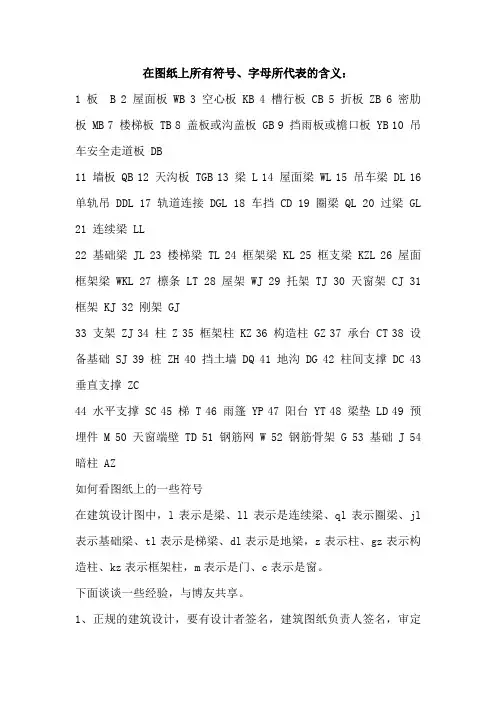

在图纸上所有符号、字母所代表的含义：

1 板 B 2 屋面板 WB 3 空心板 KB 4 槽行板 CB 5 折板 ZB 6 密肋板 MB 7 楼梯板 TB 8 盖板或沟盖板 GB 9 挡雨板或檐口板 YB 10 吊车安全走道板 DB

11 墙板 QB 12 天沟板 TGB 13 梁 L 14 屋面梁 WL 15 吊车梁 DL 16

单轨吊 DDL 17 轨道连接 DGL 18 车挡 CD 19 圈梁 QL 20 过梁 GL

21 连续梁 LL

22 基础梁 JL 23 楼梯梁 TL 24 框架梁 KL 25 框支梁 KZL 26 屋面框架梁 WKL 27 檩条 LT 28 屋架 WJ 29 托架 TJ 30 天窗架 CJ 31

框架 KJ 32 刚架 GJ

33 支架 ZJ 34 柱 Z 35 框架柱 KZ 36 构造柱 GZ 37 承台 CT 38 设备基础 SJ 39 桩 ZH 40 挡土墙 DQ 41 地沟 DG 42 柱间支撑 DC 43

垂直支撑 ZC

44 水平支撑 SC 45 梯 T 46 雨篷 YP 47 阳台 YT 48 梁垫 LD 49 预埋件 M 50 天窗端壁 TD 51 钢筋网 W 52 钢筋骨架 G 53 基础 J 54

暗柱 AZ

如何看图纸上的一些符号

在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

下面谈谈一些经验，与博友共享。

1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。“建筑用料说明”中，在各小项的前面有打上“√ ”的，为该设计所采用的做法。没有打勾的，非该设计所采用的做法。

cad图纸编号规范

CAD图纸编制对于企业的生产和管理来说非常重要，它体现了企业的专业水平和管理能力。为确保CAD图纸编制的精准和规范，制定了一些CAD图纸编号规范，本文将对这些规范进行探讨。

一、设计文件名称

设计文件名称应当简要明确，以便于人们快速理解，同时又能够准确反应其内容和等级。一般建议使用“工程名称+专业名称+序号”来进行命名。在专业名称上建议使用针对性的代号，以便于管理和查阅。

二、图纸分类

图纸分类是保证图纸编制和管理系统化和科学化的基础，只有合理的分类，才能准确识别和管理图纸。主要分为三类：建筑专业、结构专业和机电专业。

三、图纸编码规范

图纸编码规范是制定和管理图纸编码方案的基础，包括：专业编码、序号编码、版本编码等。其中，专业编码用x表示，序号编码用y表示。版本编码为z，每次提交新的版本时，z的数值加1。

四、图名编制规范

图名编制规范是为了统一图名格式，使得所有图名都可以被标准化，以方便后期的分类和检索。一般建议使用“x（专业代号）y（序号）-z（版本）-名称”，例如：C01-00-01 概况图、E01-01-00

门式起重机。

五、CAD图层命名规范

CAD图层的命名对于CAD图纸的编制非常重要，它涉及到后期CAD图纸的查询和维护。一般建议对CAD图层进行“专业+图层名称”的命名，例如：ELEC-WIRE。

六、标注规范

标注是CAD图纸的重要组成部分，也是CAD图纸中非常常见的一种元素。因此，在标注规范中，需要涉及到标注的字体、字号、颜色、标注的箭头等等。

七、字体规范

字体规范对于CAD图纸编制非常重要，因为它影响了CAD图纸的阅读效果和可读性。一般建议使用专业熟悉的字体，例如宋体。

八、线型和箭头规范

线型和箭头规范是用于描绘CAD图纸中线条和箭头的形态，为了提高绘图效率和精度。一般建议系统提前定义好线型和箭头的库，在绘制CAD图纸的时候直接调用即可。

总结

结构设计编号命名规范

结构设计室

本规范适用于结构设计室各类设计图纸、物料加工清单的编号，包括电力电子传动研发产品、台箱柜产品及工程项目，主要内容包括设计图纸编号、物料加工清单编号、电子文件命名规范及标准模板清单。

一 设计图纸编号

结构设计图纸编号分为产品和工程项目两种，产品设计图纸编号分电力电子传动研发产品和台箱柜两种， ECM项目除外。工程项目结构设计过程中要优先借用产品设计图纸，尽量减少工程项目中进行重复性结构设计工作。

1. 产品设计图纸编号

由“产品编号”+“三级分类编号”+“序列编号”+“版本编号”共14位数字或大写英文字母（其中I、O、Z不得使用）组成，图纸编号具有唯一性。

图纸编号分为A、B、C、D、E、F、G七个字段，其中，产品编号由编号字段A+B组成，可查询“自主产品编号表”。

三级分类编号由编号字段C+D+E组成，C、D、E分别由“各级分类代码”+“分级序列编号”共2位或3位组成，后级分类编号归属于前级分类编号，各级分类代码如下：

序号 分类代码 含 义 备 注

1 A 装配图

2 B 材料表

3 K 开孔图

4 P 零件图

5 M 加工工艺文件

6 W 焊接图

7 0 Null 无分级分类编号

序列编号、分级序列编号由1~Y或01~YY依次按升序编号，且序列编号由编号字段F表示，当字段F为“00”时，表示系列化零件的总图号。

版本编号由编号字段G表示，且按照A~Y依次按升序编号。

1.1 电力电子传动研发产品

编号字段“C”由三位组成，编号字段“E”由两位组成，以交交变频MVC1110-1K6/3K5为例进行说明，产品编号为4528： 编号位数 1 2 3 4 5 6 7 8 9 10 11 12 13 14

编号 4 5 2 8 P 0 1 P 1 P 1 0 1 A

编号字段 A B C D E F G

注：规定编号字段“C”为P0T代表此产品测试工夹具或临时零件图纸编号

cad图纸编号规则

图纸编号很重要，主要是为了更方便分类、查找、索引等，那么你知道cad图纸编号的规则吗?下面由店铺为大家整理的cad图纸编号规则，希望对大家有帮助!

cad图纸编号规则

图纸编号规则一般由企业制度中进行规定，一般由字母+数字组成，字母为公司简写或公司代号，数字分为以下几种：产品号或项目号、产品下部件号或分项目号、零件图或项目部件图号码，具体情况由企业根据实际情况进行规定及图号分配。

构件编号一般是用汉字的汉语拼音缩写字母

。一般规定：

Z——柱 KZ——框架柱

L——梁 KL——框架梁

B——板 PB——平板 WB——屋面板

GZ——构造柱YP——雨棚

T——楼梯

总装配图:XXX-00

部件1装配图：XXX-01-00

零件图1:XXX-01-01

零件图2:XXX-01-02

零件图3:XXX-01-03 ……

部件2装配图:XXX-02-00

零件图1:XXX-02-01

零件图2:XXX-02-02

零件图3:XXX-02-03 ……

部件3装配图:XXX-03-00 ……

“XXX”是这套设备字母代号，可以用其英文简写或拼音开头的字母。一般装配图后都有“—00”，其下的零件图就接在后面编“01、02、03„„”，依此类推。 但是每个设计单位有时用自己的符号，这就要看图纸说明了。
