浙江谱创仪器有限公司仪器机械图纸编号规则根据本企业机械产品设计要求的需要，参照GB/T 17825.3—1999,《CAD文件管理编号原则》的规定，JB/T 5054.4-2000《产品图样及设计文件编号原则》现将机械图纸编号做如下规定：
1、图纸编号由8位数字及英文字母组成；
2、仪器代码由三位数字组成（研发部门提供具体的仪器/产品代号）；
3、部件的序号，由大写英文字母A、B、C…Z表示，各部件都必须有相应的装配图，其中总装图用0表示；
4、图纸类型分为两种，Z（装配图）、L（零件图）；
5、图纸的序号，应在其所属（产品或部件）的范围内编号，以流水号的形式编写( 从001至999)，零件图、装配图的图纸序号可相同；
6、如借用其它仪器上的零部件，可以在借用的机械图纸图号后加JY字母，作为本仪器的图号存档。
以SC-2型COD速测仪为例（假设该仪器代码为001）：
001-0-Z-000 ----------- 0 表示总装图
001-0-L-001 ……015 ----------- 总装图内相应的零件
001-A-Z-001 ……003 ----------- A 表示机壳部件（组装件）001-A-L-001 ……015 ----------- 机壳部件内相应的零件
001-B-Z-001 ……003 ----------- B 表示消解池部件（组装件）001-B-L-001 ……015 ----------- 消解池部件内相应的零件……
002-A-L-001-JY ----------- 表示借用
如有侵权请联系告知删除，感谢你们的配合！。
图纸编码及管理制度第一章总则第一条为了规范图纸编码及管理工作，提高工程施工效率，保证工程质量，制订本制度。
第二条本制度适用于所有涉及图纸编码及管理的工程项目，适用范围包括设计、施工、监理等各个环节。
第三条图纸编码及管理应遵循合理性、规范性、实用性和完备性的原则，确保图纸信息的准确性和一致性。
第四条各项目部门应根据工程实际情况，结合本制度制定相应的操作规程，并严格执行。
第五条图纸编码及管理工作应由专人负责，确保图纸的准确性和保密性。
第二章图纸编码第六条图纸编码是根据工程项目的实际需求对图纸进行编号管理的过程。
第七条图纸编码应遵循“工程代号+年份+编码”的原则，确保图纸编码的唯一性和规范性。
第八条图纸编码的规则包括以下几个方面：（一）工程代号：由工程项目的类型、地点、项目名称等信息组成，用于区分不同的工程项目。
（二）年份：表示图纸编码的年份，以便对图纸进行分类和管理。
（三）编码：根据工程建设的不同阶段、不同专业等信息对图纸进行分类编号。
第九条图纸编码应在图纸制作阶段确定，由专人负责统一管理，确保图纸编码的正确性和有效性。
第十条图纸编码应根据项目的实际情况进行调整，确保图纸信息的及时更新和管理。
第三章图纸管理第十一条图纸管理是指对图纸进行收集、整理、存档、传递等管理活动的过程。
第十二条图纸管理应遵循“一图一档、分类存档、保密存储、定期更新”的原则，确保图纸信息的安全性和可靠性。
第十三条各项目部门应制定相应的图纸管理规程，明确图纸管理人员的职责和权限，实行专人管理。
第十四条图纸管理包括以下几个方面：（一）图纸收集：在图纸制作阶段对图纸进行收集整理，并按照编码进行分类存放。
（二）图纸传递：确保图纸信息的传递顺畅，及时传达给相关部门或人员。
（三）图纸存档：对图纸进行规范存放，确保图纸信息的安全性和完整性。
（四）图纸更新：定期对图纸进行检查和更新，确保图纸信息的及时更新和管理。
第十五条图纸管理应定期开展检查和评估工作，确保图纸管理工作的有效性和规范性。
图纸编号规则文件号：ZH/QE-C06-01版本：A/0受控：编制：日期：审核：日期：批准：日期：2015-3-26发布2015-3-26实施文件修订记录一、目的为规范图纸编号及图纸标题栏的编制方法，统一编号形式和标题栏的使用，特制订本规定。
二、范围本规定适用于公司以下图纸编号的编制和标题栏的使用：1、零部件图纸2、电气图纸3、结构图纸4、安装布置图5、外来图纸6、任务单四、要求1、每种产品、部件、零件的图纸应遵循“一件一号”的原则，均应有独立的编号；2、同一产品、部件及零件的图纸用数张图纸绘出时，各张图纸号应相同。
3、通用件的编号可采用被通用件的图纸编号。
4、本公司出图的外购件、外协件，其图号由本厂给出；外购、外协件由外购、外协单位设计出图要由公司技术质保部给予验证确认，并给出公司内部图号。
5、产品开发中如出现零、部件相互借用时，图纸的编号应按最先开发的产品图纸编号为准，借用关系应借用最先开发的产品，不准间接借用。
6、产品中通用性高，使用范围较广的零部件应尽快转换为通用件。
技术部门应编制通用件目录和通用件图册，供相关部门查阅使用。
相关部门负责设计变更的申请与确认,并依技术部发布的设计变更通知单内容配合相关工作的实施与落实。
五、图纸编号的编制规则1、电气图纸编号规则电气图纸编号按产品名称分类编号的方法进行编号，分类编号其代号的基本部分由图纸识别码、特征号（图纸分类代码）、分类号（产品分类码）、识别号（产品零部件顺序号）四部分组成。
图纸编号区位及含义图纸分类含产品合同记录编号(《技术部工作流程记录表》编号)和图纸年份。
产品类别代码见表1。
表1产品类别代码图纸分类代码用短横线隔开，用于同一项目中相同产品的不同图纸中图号的区分，采用数字、字母或数字加字母的形式进行编号；图纸序号用短横线隔开,编号从01开始，依次顺延。
图纸的初始版本号为A,第一次改动，其版本号为B，第二次改动版本号为C，依次顺延。
（图纸版本号体现在标题栏内）电气图纸编号示例：ZH15001GY-01-01图纸顺序号图纸分类代码产品类别代码合同记录号图纸年份企业代号2、结构图纸编号规则结构图纸分为标准图纸和非标准图纸，标准图纸可以用于不同项目相同产品的设计中，非标准图纸需要针对不同项目进行新的设计。
图纸编号规则文件号：ZH/QE-C06-012015-3-26 发布2015-3-26 实施版本：A/0受控:编制：日期:审核：日期:批准：日期:文件修订记录、目的为规范图纸编号及图纸标题栏的编制方法，统一编号形式和标题栏的使用，特制订本规定。
二、范围本规定适用于公司以下图纸编号的编制和标题栏的使用：1、零部件图纸2、电气图纸3、结构图纸4、安装布置图5、外来图纸6、任务单四、要求1、每种产品、部件、零件的图纸应遵循“一件一号”的原则，均应有独立的编号；2、同一产品、部件及零件的图纸用数张图纸绘出时，各张图纸号应相同。
3、通用件的编号可采用被通用件的图纸编号。
4、本公司出图的外购件、外协件，其图号由本厂给出；外购、外协件由外购、外协单位设计出图要由公司技术质保部给予验证确认，并给出公司内部图号5、产品开发中如出现零、部件相互借用时，图纸的编号应按最先开发的产品图纸编号为准，借用关系应借用最先开发的产品，不准间接借用。
6、产品中通用性高，使用范围较广的零部件应尽快转换为通用件。
技术部门应编制通用件目录和通用件图册，供相关部门查阅使用。
相关部门负责设计变更的申请与确认，并依技术部发布的设计变更通知单内容配合相关工作的实施与落实。
五、图纸编号的编制规则1、电气图纸编号规则电气图纸编号按产品名称分类编号的方法进行编号，分类编号其代号的基本部分由图纸识别码、特征号（图纸分类代码）、分类号（产品分类码）、识别号（产品零部件顺序号）四部分组成。
图纸编号区位及含义图纸分类含产品合同记录编号（《技术部工作流程记录表》编号）和图纸年份。
产品类别代码见表1。
1产品类别代码表图纸分类代码用短横线隔开，用于同一项目中相同产品的不同图纸中图号的区分，采用数字、字母或数字加字母的形式进行编号；图纸序号用短横线隔开，编号从01开始，依次顺延。
图纸的初始版本号为A,第一次改动，其版本号为B,第二次改动版本号为C,依次顺延。
（图纸版本号体现在标题栏内）电气图纸编号示例：图纸顺序号图纸分类代码产品类别代码合同记录号图纸年份企业代号结构图纸分为标准图纸和非标准图纸，标准图纸可以用于不同项目相同产品的设计中，非标准图纸需要针对不同项目进行新的设计。
图纸编号管理制度一、总则为规范图纸编号的管理，提高图纸管理效率，保障项目建设质量，特制定本制度。
二、适用范围本制度适用于公司内所有项目的图纸编号管理工作。
三、图纸编号的原则1、唯一性原则：每份图纸应有唯一的编号，不得重复。
2、规范性原则：图纸编号应符合公司规定的格式和规范。
3、一致性原则：同一项目内的图纸编号应保持一致。
四、图纸编号管理责任1、工程部门负责图纸的编制、审批和管理工作。
2、项目经理负责对项目内图纸编号的监督和检查。
3、公司管理部门负责制定和修订相关的图纸编号管理制度。
五、图纸编号的编制规范1、图纸编号由字母和数字组成，例如：TD001、TD002等。
2、字母部分代表项目名称，如“TD”代表某个项目的图纸。
3、数字部分代表图纸的顺序，按照编制顺序递增。
4、图纸编号应在图纸上清晰标注，不得模糊不清。
5、新建项目的图纸编号应从001开始，后续顺序递增。
六、图纸编号管理流程1、图纸编制：工程部门根据项目需求编制图纸，并填写编号。
2、审批签发：项目经理审查图纸并签发，确认编号正确。
3、备案存档：公司管理部门将图纸编号记录并存档，备查。
4、使用管理：工程部门使用图纸时应核对编号是否正确。
5、变更管理：如有图纸变更，应及时调整图纸编号。
七、图纸编号管理制度的执行1、所有项目部门应遵守本制度，并严格执行图纸编号管理规定。
2、如有违反本制度的行为，将进行相应的处理，严肃负责。
3、在实际应用中如有需要修改的地方，应及时向管理部门提出，经批准后方可执行。
八、附则本制度经公司领导小组审定，并于XX年XX月XX日正式执行。
以上为图纸编号管理制度的详细内容，希望各部门遵守执行，确保项目的顺利进行和质量保障。
关于图纸编号规则的说明
此次设计的图纸编号原则是：
1、体现我公司产品的特点：品种多，用料杂，有总成有部件等情况。
2、简练的原则，易于记忆，体现逻辑性。
3、可扩展性，可以在编号中上增加其他的产品品种。
不影响编号结构。
4、体现产品的单一性，不会重号，也不会一号多用。
总成产品：
代表产品类别流水号
代表产品材质技术图纸层次结构：
总成图纸以1表示
分总成图以2表示
标注的对应关系
8、产品类别：
空调系统KT 润滑系统RH
冷却系统LQ 涡轮增压WZ
气路系统QL 农机部件NJ
9、材质类别：
钢s 铝 a 不锈钢n 铜 c 橡胶r 特氟龙t
10、图纸编号：
总成图 1 分总成图 2。
浙江谱创仪器有限公司仪器机械图纸编号规则根据本企业机械产品设计要求的需要，参照GB/T 17825.3—1999,《CAD 文件管理编号原则》的规定，JB/T 5054.4-2000《产品图样及设计文件编号原则》现将机械图纸编号做如下规定：
1、图纸编号由8位数字及英文字母组成；
2、仪器代码由三位数字组成（研发部门提供具体的仪器/产品代号）；
3、部件的序号，由大写英文字母A、B、C…Z表示，各部件都必须有相应的装配图，其中总装图用0表示；
4、图纸类型分为两种，Z（装配图）、L（零件图）；
5、图纸的序号，应在其所属（产品或部件）的范围内编号，以流水号的形式编写( 从001至999)，零件图、装配图的图纸序号可相同；
6、如借用其它仪器上的零部件，可以在借用的机械图纸图号后加JY字母，作为本仪器的图号存档。
以SC-2型COD速测仪为例（假设该仪器代码为001）：
001-0-Z-000 ----------- 0 表示总装图
001-0-L-001 ……015 ----------- 总装图内相应的零件
001-A-Z-001 ……003 ----------- A 表示机壳部件（组装件）
001-A-L-001 ……015 ----------- 机壳部件内相应的零件
001-B-Z-001 ……003 ----------- B 表示消解池部件（组装件）
001-B-L-001 ……015 ----------- 消解池部件内相应的零件
……
002-A-L-001-JY ----------- 表示借用。

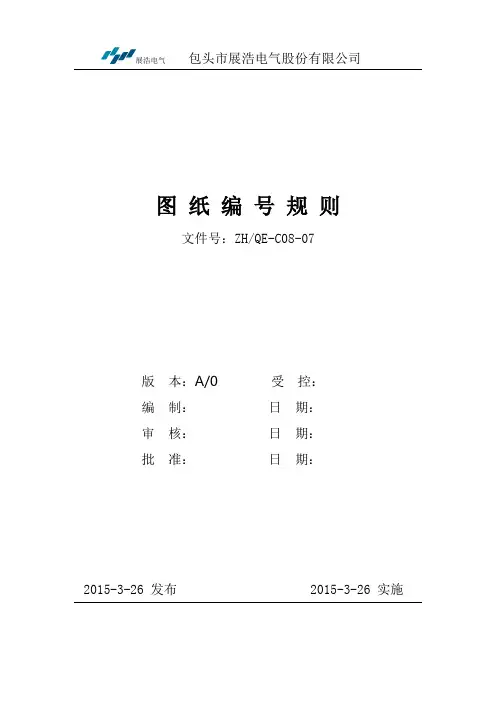

展浩电气包头市展浩电气股份有限公司图纸编号规则文件号：ZH/QE-C08-07版本：A/0 受控：编制：日期：审核：日期：批准：日期：2015-3-26 发布 2015-3-26 实施文件修订记录一、目的为规范产品图样编号及图纸标题栏的编制方法，统一编号形式和标题栏的使用，特制订本规定。
二、范围本规定适用于公司以下产品图样编号的编制和标题栏的使用：1、产品零部件图纸2、电气图纸3、结构图纸4、安装布置图四、要求1、每种产品、部件、零件的图样应遵循“一件一号”的原则，均应有独立的编号；2、同一产品、部件及零件的图样用数张图纸绘出时，各张图样号应相同。
3、通用件的编号可采用被通用件的图纸编号。
4、本公司出图的外购件、外协件，其图号由本厂给出；外购、外协件由外购、外协单位设计出图要由公司技术质保部给予验证确认，并给出公司内部图号。
5、产品开发中如出现零、部件相互借用时，图样的编号应按最先开发的产品图样编号为准，借用关系应借用最先开发的产品，不准间接借用。
6、产品中通用性高，使用范围较广的零部件应尽快转换为通用件。
技术部门应编制通用件目录和通用件图册，供相关部门查阅使用。
相关部门负责设计变更的申请与确认, 并依技术部发布的设计变更通知单内容配合相关工作的实施与落实。
五、产品图样编号的编制规则1、电气图纸编号规则电气图纸编号按产品名称分类编号的方法进行编号，分类编号其代号的基本部分由图样识别码、特征号（图纸分类代码）、分类号（产品分类码）、识别号（产品零部件顺序号）、尾注号(图纸版本号)五部分组成。
图样编号区位及含义图样分类含产品合同记录编号(《技术部工作流程记录表》编号)和图纸年份。
表1 产品类别代码图纸分类代码用短横线隔开，用于同一项目中相同产品的不同图纸中图号的区分，采用数字、字母或数字加字母的形式进行编号；产品图纸序号用短横线隔开,编号从01开始，依次顺延。
尾注号需用短横线隔开，图纸第一次改动，其版本号为A，第二次改动版本号为B，依次顺延。
仪器机械图纸编号规则
根据本企业机械产品设计要求的需要，参照GB/T 17825.3—1999,《CAD文件管理编号原则》的规定，JB/T 5054.4-2000《产品图样及设计文件编号原则》现将机械图纸编号做如下规定：
1、图纸编号由8位数字及英文字母组成；
2、仪器代码由三位数字组成（研发部门提供具体的仪器/产品代号）；
3、部件的序号，由大写英文字母A、B、C…Z表示，各部件都必须有相应的装配图，其中总装图用0表示；
4、图纸类型分为两种，Z（装配图）、L（零件图）；
5、图纸的序号，应在其所属（产品或部件）的范围内编号，以流水号的形式编写( 从001至999)，零件图、装配图的图纸序号可相同；
6、如借用其它仪器上的零部件，可以在借用的机械图纸图号后加JY 字母，作为本仪器的图号存档。
以SC-2型COD速测仪为例（假设该仪器代码为001）：
001-0-Z-000 ----------- 0 表示总装图
001-0-L-001 ……015 ----------- 总装图内相应的零件
001-A-Z-001 ……003 ----------- A 表示机壳部件（组装件）
001-A-L-001 ……015 ----------- 机壳部件内相应的零件
001-B-Z-001 ……003 ----------- B 表示消解池部件（组装件）
001-B-L-001 ……015 ----------- 消解池部件内相应的零件
……
002-A-L-001-JY ----------- 表示借用。
