无机房电梯 目前国内无机房电梯最高速度可达2.5m/s, 提升高度70米，载重量1600KG 随着建筑业的发展，进入９０年代世界各大电梯公司纷纷研制出无机房电梯，无机房电梯成了电梯行业的热门话题，也成了各种电梯展和电梯技术研讨会的热点。 无机房电梯不是简单的将电梯的机房去掉，而是电梯设计观念上的变革和进步。无机房电梯的应用，节省了建筑物的空间，减少了建筑成本。省掉建筑物顶端的机房给建筑物的外观设计带来更大的灵活性。更重要的是随之应用的一些新技术，新部件，使电梯的性能进一步提高，更加节省能源，更加环保。无机房电梯是电梯工业的一个重要的发展方向。 如今，各大电梯公司推出的无机房电梯，要么申请了专利，如通力电梯公司采用碟形无齿同步曳引机制造的无机房电梯；要么采用了自己的专有技术，如OTIS公司最近推出的GEN2无机房电梯，采用钢丝带取代了钢丝绳，使得主机的驱动轮直径也相应减少，曳引机体积更小。
一、无机房电梯常见的井道布置形式 １．主机上置式 这种布置方式中，主机放在井道顶层轿厢和电梯井道壁之间的空间，为了使控制柜和主机之间的连线足够短，一般将控制柜放在顶层的厅门旁边，这样也便于检修和维护。
２．主机下置式 主机放在井道的底坑部分，放在底坑轿厢和对重之间的投影空间上，控制柜一般采取壁挂形式。这种放置方式给检修和维护也提供了方便． ３．主机放在轿厢上 主机放在轿厢的顶部，控制柜放在轿厢侧面，这种布置方式，随行电缆的数量比较多。 ４．主机和控制柜放在井道侧壁的开孔空间内 这种方式对主机和控制柜的尺寸无特殊要求，但是要求开孔部份的建筑要有足够厚度，并要留有检修门． 几种无机房电梯井道布置示意图如下： 主机上置式 主机下置式 主机置于轿箱顶 二、无机房电梯对驱动主机和控制系统的要求
大家知道无机房电梯省去了传统的电梯机房，一般情况下将电梯驱动主机和控制系统以及一些其它的部件统统放到了井道中。相应的对电梯的主机和控制系统提出了一些特殊的要求： １、对主机的要求 Ａ、结构紧凑，功率密度高，适于安装在井道内。 Ｂ、噪音低，振动小，运行平稳舒适。 Ｃ、平均无故障时间长。

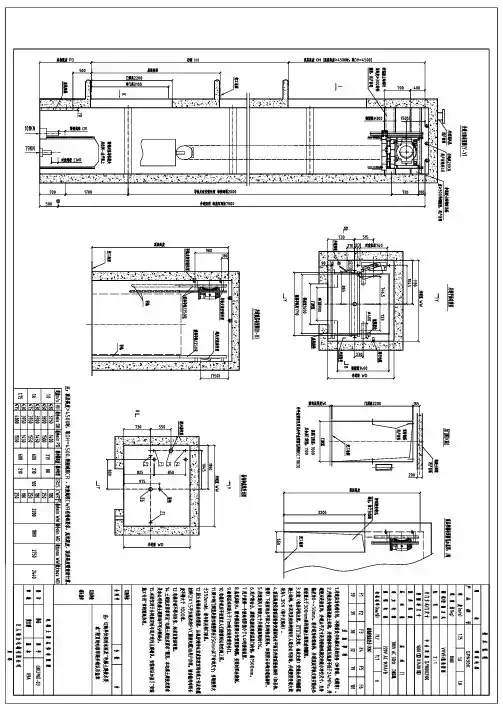

通力电梯技术规格表 1 / 3
一、通力电梯技术规格表
数 量 （DT1-1/DT1-2） 共计 2 部
电梯名称 无机房无阻截客梯含消防功能
规格型号 KONE3000
载 重 1000kg
速 度 1.6 m/s
层/ 站/ 门 8/8/8
停站序 B,1 →7
井道尺寸 2200mm（宽）× 2200mm（深）
顶层高度 4200mm
底坑深度 1600mm
提升升度 28500mm
控制方式 2 台群控（ IC 刷卡功能）
驱动方式 交流变压变频智能化控制，永磁同步驱动。
开门方式 交流变频变压调速，中分自动门。
轿厢尺寸 1600mm（宽）× 1500mm（深）× 2400mm（高）
开门净尺寸 900mm（宽）× 2100mm（深）
门保护系统 自动光幕保护门
轿壁轿门 发纹不锈钢
厅门门套 厅门、小门套用材：发纹不锈钢
门槛 硬质铝合金
轿厢通风 配制低噪声轴流隐蔽式风扇通风。
轿厢地板 预留装潢厚度（ 20mm）和装潢重量， 由招标人负责铺设大理石地板。
轿厢控制箱 液晶显示，设微动式不锈钢按钮。控制厢面板为发纹不锈钢资料。
轿厢设计 运行环境隔音、防震、通风。轿厢顶：简洁明快，通风流畅，照明
光明柔和雅观，不可以直射。 通力电梯技术规格表 2 / 3
楼层显示及 轿厢地址，数字显示运行方向，箭头显示呼叫按钮，微动不锈钢按
呼叫按钮 钮面板资料：发纹不锈钢
二、通力电梯功能设置表
1 司机服务（配基站锁）
2 防捣乱功能
3 轿内液晶显示
4 超载保护
5 光幕保护
6 满载控制
7 轿内紧急照明
8 逼迫关门
9 失速保护（防冲顶、防坠落）
10 首层驻停
11 轿厢照明自动关闭
12 轿厢风扇自动关闭
13 轿内对讲机
14 故障自检测
15 除掉错误呼叫
16 轿内反向指令除掉
17 轿内照明自动控制
18 轿顶检修操作
通力电梯无机房/小机房技术文件、基本参数、主要特点产品介绍
通力3000无机房电梯简介：
1996年，通力无机房作为世界上第一个切实可行和高效的无机房电梯概念诞生了，可称做为革命性的电梯概念。到2005年底，通力已售出250,000多台无机房电梯，其中180,000多台投入运行。丰富的经验和全球性的成功，确保了通力在无机房电梯技术领域的领导地位。
无机房概念由通力碟式马达曳引技术激发。碟形曳引机可以很适当地放在标准电梯井道中，装在导轨上。因此电梯只需要轿厢运行的井道，而无需额外机房。
通力3000无齿轮小机房电梯简介：
通力3000小机房电梯解决方案，仅仅需要一个置于井道上方且面积很小的机房。它不但能节约建筑成本，也能优化建筑空间。因此以通力EcoDisc碟式马达为驱动的小机房电梯，尤其适合中高层建筑楼宇。
通力永磁EcoDisc®永磁同步无齿轮碟式马达介绍
`测速反馈器定子曳引轮转子制动器减震橡胶垫
结构特点：
• 转子及定子为扁平的圆环结构，1∶1直径比。
• 轴向设计节省稀土永磁材料的用料。
• 扁平的碟式设计，显著节省空间，获得更大曳引力。
优点：
功率/ 扭矩比率一直保持行业第一；
电动机定子线圈的直径总是大于曳引轮的直径，且曳引轮的直径可有较大的变化范围，可经济地获得电梯所需的速度和驱动转矩；转速较低，运行可靠，特别是低转速大转矩运转状态时性能优越；
与其他厂家相比，在可比较的技术规格下，KONE电梯的马达功率可以减少20％；驱动电流减小30％；每小时最大启动次数增加20％以上；）通力 EcoDisc 马达是永磁同步轴向设计;
其拥有业内最高的节能率（最低的输出功率和启动电流）
是因为功率/扭矩比的优化设计;
紧凑的机械结构；
曳引轮与转子整合在一起；
使用专利转子技术；
通力EcoDisc 马达的独特技术，使通力电梯在业内依然保持着最领先的技术地位。
KONE 1000 Freight Elevator
通力电梯有限公司
版本1.0 有机房货梯电气原理图 KONE 1000 Freight Elevator 微机控制调速电梯原理图
© 2009 通力电梯有限公司 版权所有 1 (26)
123456ABCDEFGH654321HGFEDCBARSTUVWMAC380L1L2ABCL3A'B'C'滤波器Z2B2B12RZ制动电阻1L1T1L3L1T3T1KM1L3主接触器1T3KM2主接触器200RZ3BKU制动单元18.5KW或以上变频器需加制动单元电机UVWMCMAM1M21234JP2.2TA2TA11PG-B22354612VAB0VPG主控制板JP17.9变频器故障运行信号U1VS-G7变频器JP2.10JP5.5JP17.8JP17.10A300QF1主断路器配电箱JP11.5JP11.7JP11.8JP11.10JP11.9JP11.6JP11.4JP11.3S1 正转S2 反转S8 基极封锁KM1主接触器153主控制板A300Y10Y11Y12Y14Y13Y15S6 多段速端口2S5 多段速端口1S7 多段速端口3SC 公共端54L2L1L3KA19相序继电器注:本图适用于VVVF且变频器为YASKAWA-G7GL1L2NPEL3L1(05,F1)L2(05,E1)版本通力电梯有限公司A审核设计图号标准化批准页码G3001009(B)1驱动回路沈祝元L1(06,F1)L2(06,E1)KONE 1000 Freight Elevator 微机控制调速电梯原理图
